Branchement nmea4wifi et traceur

Bonjour tout le monde,

Je suis en galère car je pompe rien.
Je souhaite brancher le traceur au nmea4wifi et j’ai même pas une led qui s’allume.

Pourriez vous me donner un coup de main ?

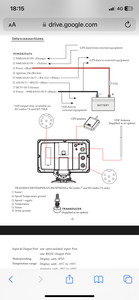

J’ai mis en pj les notices de connexion

Merci à vous

L'équipage
#traceur#wifi
SeterSeter
09 déc. 2023
matelot@19001matelot@19001
09 déc. 2023

Sur la photo on semble voir un brin qui fait court-circuit entre le + et le -, un fusible a dû sauter quelque part ...

LeMoko:Comme Matelot, recoupe tes fils retorsade et retour dans le bornier si ton fil est trop gros et que tu ne peux pas le remplacer par plus fin, alors avant de torsader tu coupes 3 a 4 brins au raz de l'isolant ·le 09 déc. 2023 15:23
Ajouter un commentairePublier
SeterSeter
09 déc. 2023

Non il n’y a pas de court circuit les fils ne se touchent pas
Je suis en phase de test et ce n’est pas le branchement définitif bien entendu

LeMoko:Ok·le 09 déc. 2023 18:45
Ajouter un commentairePublier
zouipzouip
09 déc. 2023

Quelle marque/type de traceur ?
Quoi d' autre veux tu connecter en filaire au nmea4wifi?

SeterSeter
09 déc. 2023

Le traceur est un onwa kp708, j’ai en plus le pilote, Ais et vhf a brancher

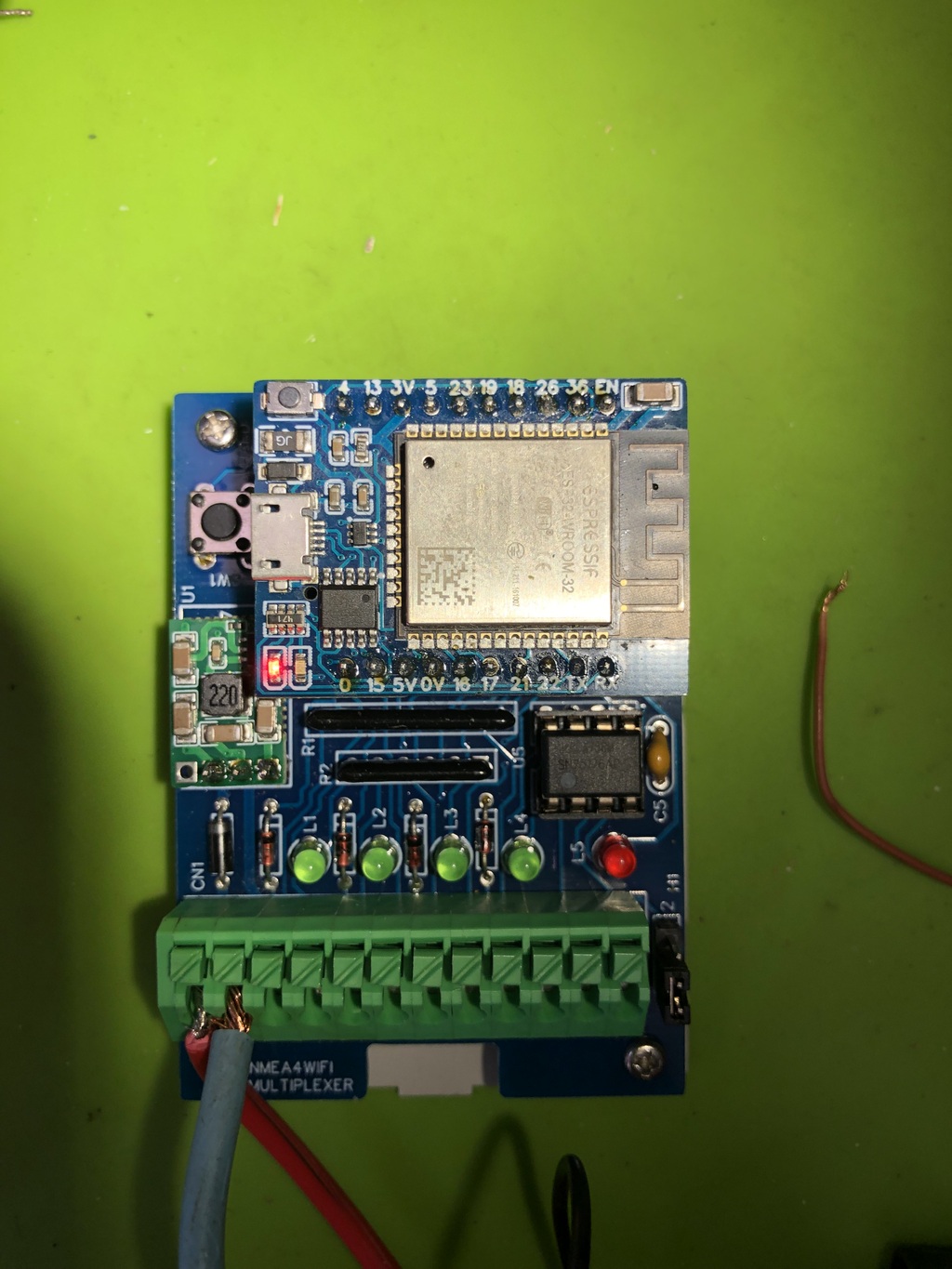

J’ai avancé, la première diode verte correspondant à ais s’allume.
La rouge sur lequel j’ai branché le traceur s’allume également mais j’ai aucune info qui remonte de l’ais au traceur

Voile ou j’en suis pour l’instant et dans le boîtier nmea4wifi en debug mode j’ai enfin des infos mais j’y comprends rien

zouip:J' ai l' impression que tu branches au petit bonheur la chance....il faut d' abord faire un schéma de principeTu as 4 entrées dispos sur le multiplexeur et 1 seule sortie filaire: ce sera par exemple l' AIS sur A2B2 et le traceur (par ses bornes d' entrée soit 1 et 2 sur ton schéma) sur A5B5 qui est la seule sortie ;ceci pour avoir la position des autres sur le traceurensuite le pilote sur l' entrée A1B1 (si il est lui-même relié à d' autres appareils tu auras aussi leurs données )Après tout ce joue sur la page de programmation du multiplexeur : qui vers quoi et à quelle vitesse...Il faut aussi configurer les vitesses sur chaque appareilPour la VHF tu verras plus tard selon quelle est ASN ou pas, avec gps ou pas·le 09 déc. 2023 17:55
Ajouter un commentairePublier
SeterSeter
09 déc. 202309 déc. 2023

Merci de ta réponse, c’est bien ce que j’ai fait mais ça ne fonctionne pas. Le traceur ne voit rien et ne reçoit rien de lais.
J’avais fait un plan de principe.

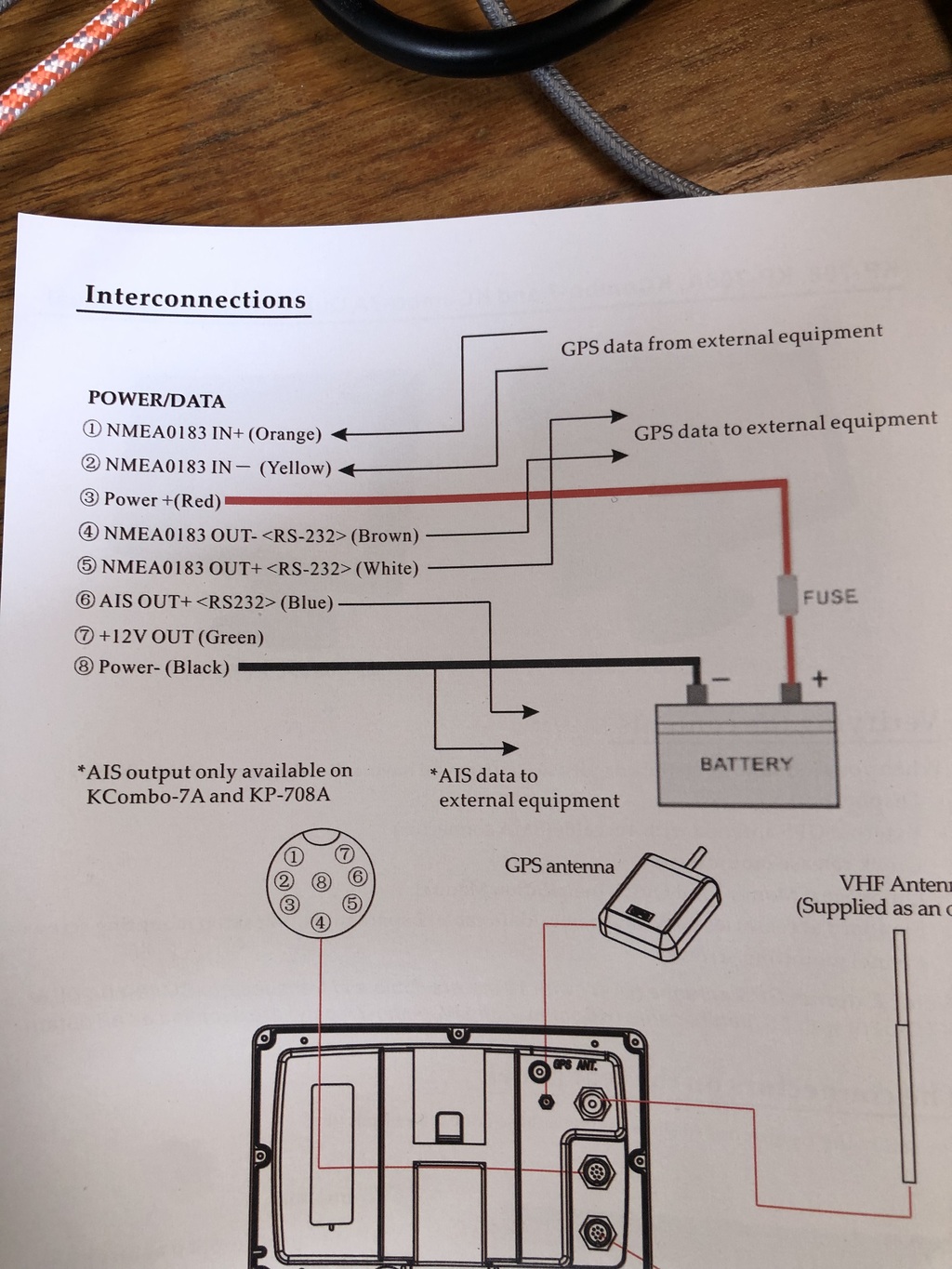

Pour autant j’ai trouvé un autre plan de câblage du kp708

LeMoko:Pour info vitesse AIS c'est 38000 bauds·le 09 déc. 2023 18:50
pepere:Quand je vois ton schéma , j’ai l’impression que ton traceur n’est capable que de prendre d’un appareil externe que les données gps. On voit AIS out. Mais pas IN. Et GPS IN externe . ·le 10 déc. 2023 10:42
Seter:Merci de te poser sur mon soucis.Le traceur a une antenne gps brancher indépendante sur le traceur·le 10 déc. 2023 10:44
LeMoko:Oui Pepere j'avais le même doute·le 10 déc. 2023 11:53
Ajouter un commentairePublier
zouipzouip
09 déc. 2023

Qu' as tu inscrit dans la page de configuration ?
en particulier dans les cases P1>P5 P2>P5 etc...

LeMokoLeMoko
09 déc. 2023

Bonjour Seter

Dans premier temps si tu as un pc portable avec open cpn tu le connectes en wifi afin de valider le fonctionnement du multiplexeur.

Le Moko

SeterSeter
09 déc. 202309 déc. 2023

Le multiplexeur envoi bien les données AIS en Wifi à l'Ipad.

J'ai brancher le orange en A5 et le jaune en B5 du traceur sur le multiplexeur

Pour P1 : 38400 et la case P1 vers P5 est cochée

zouip:ok ça c' est bon P5 doit etre à 38400le traceur onwa 708 se met normalement tout seul à 38400 en entrée NMEA0183essaie un truc : débranche le jaune de l entrée B5, connecte un fil entre le ground de la sortie5 du nmea4 et le ground du onwa la 8 d apres le schéma onwa·le 10 déc. 2023 10:39
LeMoko:Point important le multiplexeur marche, débranche ton antenne gps du traceur si il y a, et dans un premier temps envoie uniquement des infos GPS vers ton traceur selon schéma de branchement cela validera le système ·le 10 déc. 2023 11:58
Ajouter un commentairePublier
SeterSeter
10 déc. 2023

On sait jamais si quelqu’un veut bien me filer un coup de main sur Gruissan je suis preneur

Merci

SeterSeter
10 déc. 2023

J'ai branché en entrée :
L'AIS KS200A le blanc TX+ sur A1 et le bleu RX- TX- sur B1 avec dans le menu envoi de la donnée vers A1 > P5
Le traceur KP708 le blanc NMEA OUT (rs232) sur A2 et une masse sur B2 juste en entrée

Et NMEA IN + le orange sur A5 et NMEA IN le jaune sur B5

Au niveau du multiplexeur
P1 clignote 1 fois toutes les secondes
P2 clignote rapidement 3 à 4 fois par seconde puis recommence
P5 clignote une fois toutes les secondes

Je ne comprends toujours pas pourquoi dans le traceur j'ai aucune donnée qui rentre

LeMoko:Peut être faire un test en branchant directement l'ais sur le traceur si tu as rien il te faut dons plancher sur le traceur·le 10 déc. 2023 20:30
Ajouter un commentairePublier
SeterSeter
10 déc. 2023

C’est ce que j’ai fait et rien du tout. J’ai envoyé un mail à onwa

Ça me gonfle sévère cette histoire

LeMoko:Désolé je n 'avais pas compris j'ai peur que la remarque pépère soit la juste " pas d'entrée ais"·le 10 déc. 2023 20:59
Ajouter un commentairePublier
Schnaps Schnaps
11 déc. 2023

L'Onwa KP708 ne reçoit pas L'AIS.

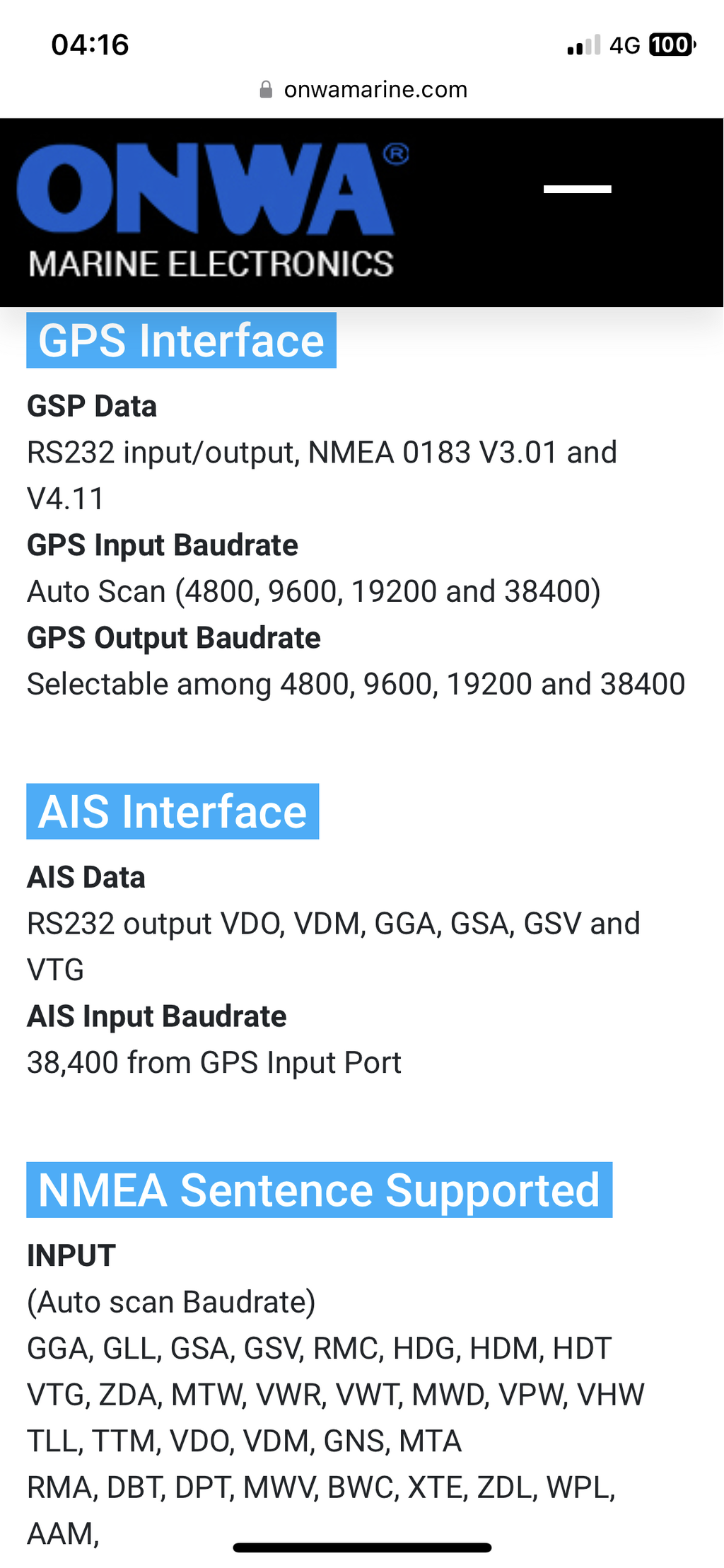

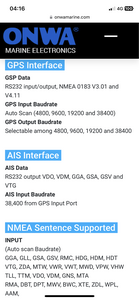

Pour cela, il faut le Onwa KP708A...

SeterSeter
11 déc. 202311 déc. 2023

Le onwa kp708a a l’ais d’origine.
Le 708 non mais a travers le ks200 il devrait le recevoir?
Sur la notice si je comprends c’est noté

Et pour le pilote et la vhf rt550 ? J’ai rien du tout non plus. Bizarre

peperepepere
11 déc. 2023

As tu vu cette subtilité ?

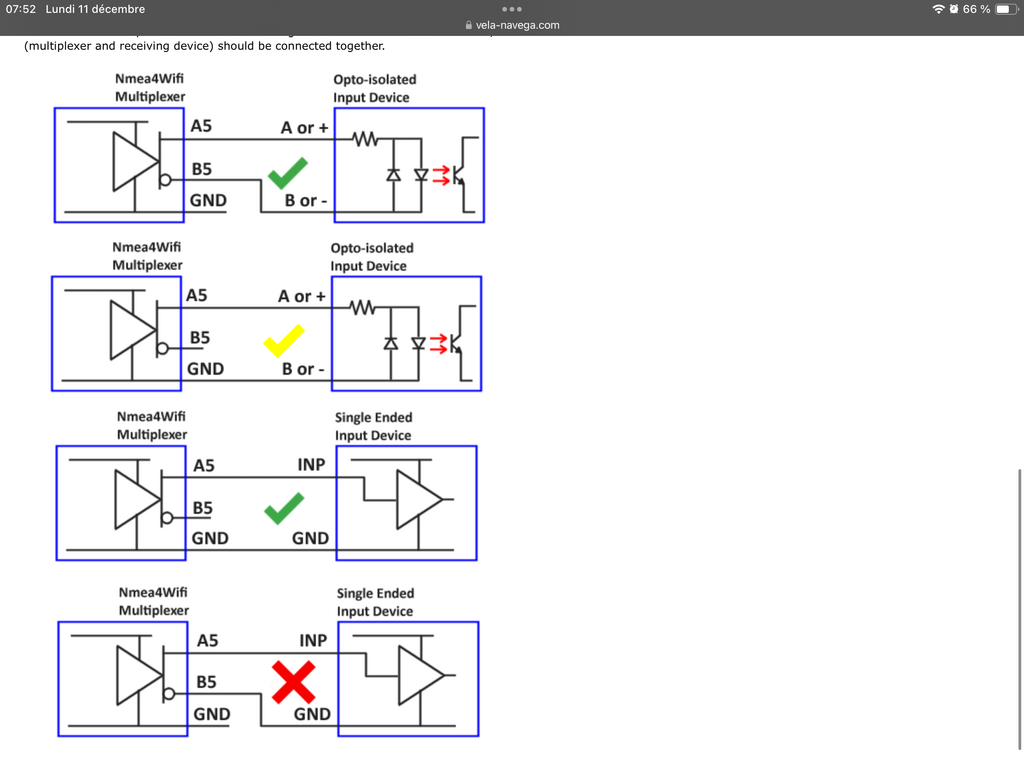

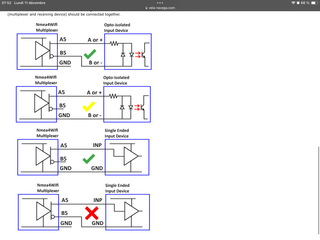

pepere:Si ton traceur n’est pas opto isolé tu ne dois pas brancher B5 à ton traceur mais uniquement la masse ·le 11 déc. 2023 08:14
Ajouter un commentairePublier
SeterSeter
18 déc. 2023

J’ai réussi à faire fonctionner en direct mais impossible via le multiplexeur.

Par contre avec une sortie au multiplexeur, comment je peux faire pour brancher avec des vitesses différentes :
- la vhf
- le pilote

Car pour l’instant c’est l’un ou l’autre

Merci
