Branchement NMEA 0183 entre GPS garmin 128 et VHF Lowrance link 5

Merci d'avoir répondu à mon message, mais avant de faire des tests avec openCPN, dans la rubrique "quel micro ordinateur choisir?" vous dites que le GPS peut être branché directement sur un port com ou sur la VHF qui est elle-même branchée sur un port com. J'aurai 3 questions à vous poser:
1- Déjà il faudrait définir le matériel qu'il faut pour brancher un GPS sur un port com, parce-que le cable qui sort du GPS ou de la VHF sont des fils libres sans prise. Je suppose qu'il faille souder les bons fils qui sortent du GPS ou de la VHF sur une DB-9 femelle et brancher ensuite cette DB-9 femelle sur un port com.
2- Il y a longtemps qu'il n'y a plus de port com sur les portables (plus de 10 ans) donc il faut obligatoirement un adaptateur serie-USB c'est- a dire une prise DB-9 mâle et une prise USB sur l'autre extrémité.
3- Comment se présente un multiplexeur? est ce qu'il s'agit d'un boitier qui contient plusieurs DB-9 mâles et une sortie USB?
Merci pour votre réponse

Bonjour Valrick6,

1- Déjà il faudrait définir le matériel qu'il faut pour brancher un GPS sur un port com, parce-que le cable qui sort du GPS ou de la VHF sont des fils libres sans prise. Je suppose qu'il faille souder les bons fils qui sortent du GPS ou de la VHF sur une DB-9 femelle et brancher ensuite cette DB-9 femelle sur un port com.

Hum .... Vous commencez votre phrase par "Déjà il faudrait définir le matériel ...". Sauf votre respect, c'est défini dans la page web en question. Mais était ce assez clair ? Voici quelques indications supplémentaires pour lire cette page.

a) Cela fait plusieurs années que j'utilise personnellement un garmin 72H qui du point de vu du câble qui en sort, possède les même fils qu'un garmin 128. Je suis en mesure de le préciser parce que, j'ai aussi en stock un garmin 128.
b) Concernant le matériel, et la façon dont les fils sont à relier entre eux, il me semble que c'est expliqué dans la page. Il faut cliquer, en haut de la page, sur le lien "Exemple de branchement du GPS/VHF/PC".
Cela vous amènera plus bas dans la page sur le chapitre ad-hoc.
Ce chapitre décrit, pour trois type de GPS, certes sommairement, la liste du matériel nécessaire et la façon de brancher les différents fils, mais, c'est décrit.
Le GPS garmin 128 est l'exemple n°3.
Pour la liste du matériel nécessaire, voyez, pour le garmin 128, à gauche dans la page. Pour la façon de relier les fils, voyez à droite dans la page.
Il était question d'un câble NMEA. Le détail concernant ce câble est indépendant du type de GPS. Il a donc été décrit une seule fois, dans l'exemple n°1. C'est spécifié, dans l'exemple n°3. Donc, remontez dans l'exemple n°1 et voyez de quoi il est question.

Il était question d'un câble NMEA. Je l'avais appelé ainsi mais effectivement des fils sont parcourus par des phrases NMEA tant en sortie du GPS qu'en sortie de la VHF (sauf les fils d'alimentation électrique).
Dans la description qui était faite, le câble NMEA était celui qui relie la VHF au PC. Il est constitué par certains fils qui sortent de la VHF, une prise femelle DB9, un câble RS232/USB
La description des branchements prêtait à confusion, je l'ai re-rédigé ce matin, en espérant que c'est un peu plus clair.

Donc, merci de m'avoir posé cette question qui m'a obligé à relire mon texte et à le modifier.

2- Il y a longtemps qu'il n'y a plus de port com sur les portables (plus de 10 ans) donc il faut obligatoirement un adaptateur série-USB c'est- a dire une prise DB-9 mâle et une prise USB sur l'autre extrémité.

C'était déjà expliqué dans la page, mais après la modification de ce matin, j'espère que c'est encore plus clair maintenant.

3- Comment se présente un multiplexeur? est ce qu'il s'agit d'un boitier qui contient plusieurs DB-9 mâles et une sortie USB?

OUI et NON. Sur les multiplexeurs que je connais, on branche directement les fils qui sortent de la VHF sur le multiplexeur.

Mais on trouve aussi des multiplexeurs WIFI. Dans ce cas, plus de câble USB entre le multiplexeur et le PC. La liaison ce fait par WIFI (ou blutooth)

Tapez "Multiplexeur" dans google ou n'importe quel autre moteur de recherche et vous aurez beaucoup de modèles à votre disposition.

Cdlmt, gilletarom.

Bonsoir,
J'ai donc branché le fil bleu Out + du GPS 128 sur le fil jaune In + de la VHF et le noir Ground du GPS sur le fil vert In - de la VHF. ça ne fonctionnait pas ...jusqu'à ce que je règle le GPS à 4800 bds au lieu de 9600 et là ça fonctionne: la position apparait sur l'écran de la VHF; ça m'inquiète un peu car avant j'avais directement branché le GPS sur mon PC Dell et ça fonctionnait à 9600 bds. Qu'est ce que ça va changer au niveau de Maxsea Time Zero que je passe de 9600 bds à 4800 bds?
Demain, je vais brancher la VHF à mon PC Dell. A ce propos, est ce que vous pouvez me confirmer que quand on regarde de face une DB-9 femelle avec les 5 pins en haut et les 4 pins en bas, la pin n°1 est à droite et on va jusqu'à 5 de droite à gauche?
D'autre part, il n'y a que 2 fils à brancher sur la DB-9 pour brancher la VHF sur le PC? (le fil orange out + sur la pin 2 et le fil noir ground sur la pin 5)
Alors, comment ça se fait que quand j'avais directement le GPS branché sur le PC j'avais 3 fils soudés sur la DB-9 ?:
-le bleu out +sur la pin 2
-le marron In (+ ou - ?)sur la pin 3
-le noir - sur la pin 5
Merci pour la réponse

1° Pour MaxSea, je ne sais pas répondre. Peut être y a t il un réglage semblable à faire dans MaxSea en le pssant aussi de 9600 à 4800.

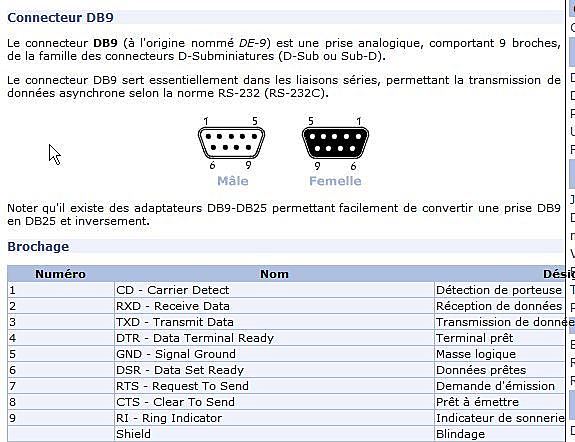

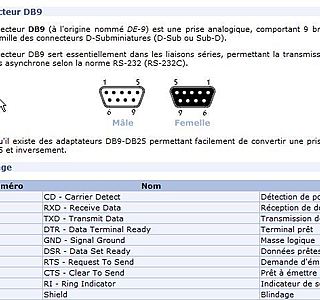

2° Connecteur, voir copie d'écran ci dessous

3° Pourquoi 3 fils avant et deux maintenant ?

Je ne suis pas certain de savoir répondre.

Mais j'observe que du GPS vers la VHF, vous avez maintenant 3 fils.

Il me parait logique que, au préalable, lorsque le GPS était directement branché sur le PC, il y ait eu aussi 3 fil.

Bonjour,
Après le branchement de mon GPS sur ma VHF ASN Lowrance LInk-5 avec succès, je suis passé à la deuxième phase: celle du branchement de la sortie de ma VHF sur la DB-9 femelle et sur mon PC Dell par l'intermédiaire de mon adaptateur RS232-USB. Après avoir passé toute la matinée sur ce branchement, je peux affirmer qu'il n'y a aucune donnée GPS qui transite par les fils NMEA OUT + et - de la Lowrance Link-5!
Je vais régler ce problème avec un amplificateur NMEA 1 entrée/4 sorties;
Une dernière question: est-il nécessaire que cet amplificateur ait des sorties isolées?
Merci pour la réponse

Bonsoir,
Non il n'y a pas de réglage permettant le passage de la position à la sortie de la VHF; il n'y a que simplement l'affichage ou non de la position;
L'amplificateur ne me servira pas d'ampli mais de hub parallèle c'est à dire à distribuer à chaque périphérique: PC , VHF, radar, pilote ... la position à l'aide des 2 fils bleu et noir du GPS avec des sorties isolées.

Bonsoir,

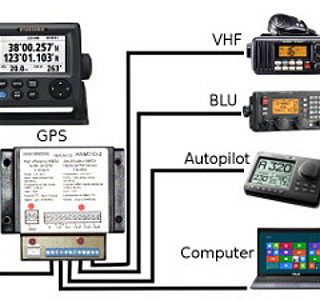

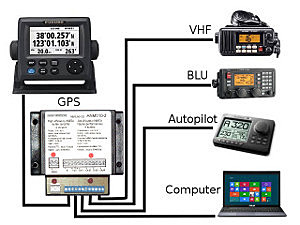

Il suffit d'une prise USB ou de série RS232 sur le PC car le PC ne reçoit que les 2 fils de sortie du GPS comme chaque périphérique: voir l'image jointe.
D'autre part, je n'ai rien contre le logiciel OpenCPN, mais dans Maxsea Time Zero, il y a un menu "connexion" d'où on peut gérer la connexion, la vitesse en baud soit automatiquement soit en manuel. De toute façon, ce n'est pas un problème de logiciel mais un problème physique de cables qui se règlera qu'avec un hub: les 2 fils de sortie du GPS sont branchés à l'entrée de l'ampli et on connecte le PC, la VHF, le radar, l'autopilot aux sorties de l'ampli comme sur l'image jointe.
