Branchement moteur guindeau Lofrans scorpion

Bonjour,
J'ai acheté un guindeau d'occase Lofrans type Scorpion.
Il s'agit d'un moteur 12Volts 500w, 4 fils.

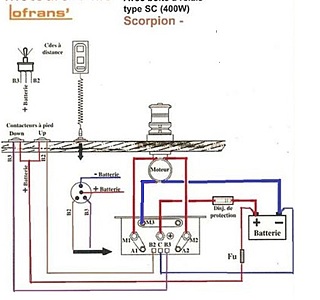

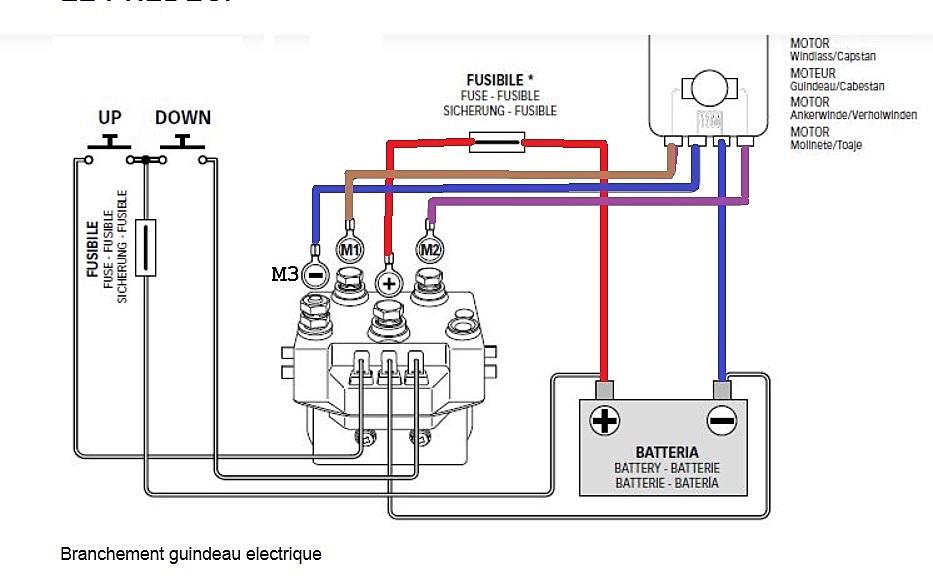

J'ai bien trouvé le schéma de branchement électrique mais je n'ai pas le réperage des câbles qui sortent du moteur électrique, M1, M2, M3 et Négatif.
Du coup j'ai ouvert le moteur et il y a 2 câbles noirs qui sont branchés sur les charbons et 2 câbles gris qui vont plus loin mais je n'ai pas démonté pour voir à quoi ils sont raccordés.
Cfr photos en annexe.
Qq'un pourrait-il m'aider à déterminer M1, M2, M3 et le négatif?
Peut-être en utilisant un ohm-mètre?
Merci

DVM

03 avr. 2019

Tous
Non lu

il te faut un relais spécifique à 4 bornes dess... fritz the cat03 avr. 2019

Oui Alain... Mais si j'ai bien compris le pr... Phil Ouzo03 avr. 2019

ce guindeau tourne dans les deux sens par inver... fritz the cat03 avr. 2019

Merci fritz de cat et phil ose off. En fait le... DVM03 avr. 2019

Salut, Selon moi et amha, si je m'en tiens au... Mamita16 juin 2020

Merci Mamita, Dans ce cas, le négatif et M3 ... DVM04 avr. 2019

fritz the cat

03 avr. 2019

il te faut un relais spécifique à 4 bornes dessus il y a M1 M2 M3 et le négatif .
autrement c'est la galère
alain

Répondre

Phil Ouzo

03 avr. 2019

Oui Alain...

Mais si j'ai bien compris le problème, c'est que les fils ne sont pas repérés et que DVM voudrait le faire...

2 fils alimentent le rotor via le porte charbon
et 2 fils alimentent le stator

mais lesquels ??? et dans quel sens

Répondre

fritz the cat

03 avr. 2019

ce guindeau tourne dans les deux sens par inversion de polarité
si on n'a pas le schéma on ne s'en sort pas .normalement il est vendu avec son relais spécifique .
autrement il faut 4 relais repos travail pour le confectionner .
un moteur à point milieu deux relais suffisent mais là ce n'est pas le cas
alain

Répondre

DVM

03 avr. 2019

Merci fritz de cat et phil ose off.
En fait le relais je l’ai et c.est bien un 4 poles.
Le tout c’est de savoir comment connecter le moteur au relais, ne connaissant pas le reperage des cables moteur.
Comme l’a bien resume phil ose off.
Meme si j.ai l’helice, c.est la qu’est l’os!!!!

Répondre

Mamita

04 avr. 201916 juin 2020

Salut,

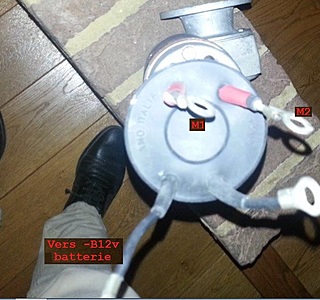

Selon moi et amha, si je m'en tiens aux schémas du Scorpion , les 2 fils avec du scotch rouge seraient M1 et M2 : ces 2 fils peuvent s'invertir sans risque.
Le troisième de la photo serait M3, et c'est un négatif -12v qui va du moteur au relais borne M3.
Le quatrième (qui te passe au raz des godasses !) serait l'autre négatif -12v qui part du moteur et qui va se brancher sur la borne négative de la batterie du guindeau.
J'aurai bien aimé voir la longueur et le bout du fil qui te passe au raz des godasses !
Mamita
