Branchement éolienne aerogen 4

Et le victron il est ou ?

Sur le régulateur Aerogen j'ai juste un cable rouge et noir et deux gris (pour le dissipateur)
Dans ma logique il faudrait que l'éolienne passe a travers le régulateur avant d aller a la batterie...?

Régulateur sur la batterie, bien sûr. Le schéma officiel ici: www.atmbmarine.com[...]en4.pdf

Alors, là, y a un truc qui m'échappe. La question était bien (copié-collé) "comment brancher mon éolienne Aerogen4 et son regulateur"?

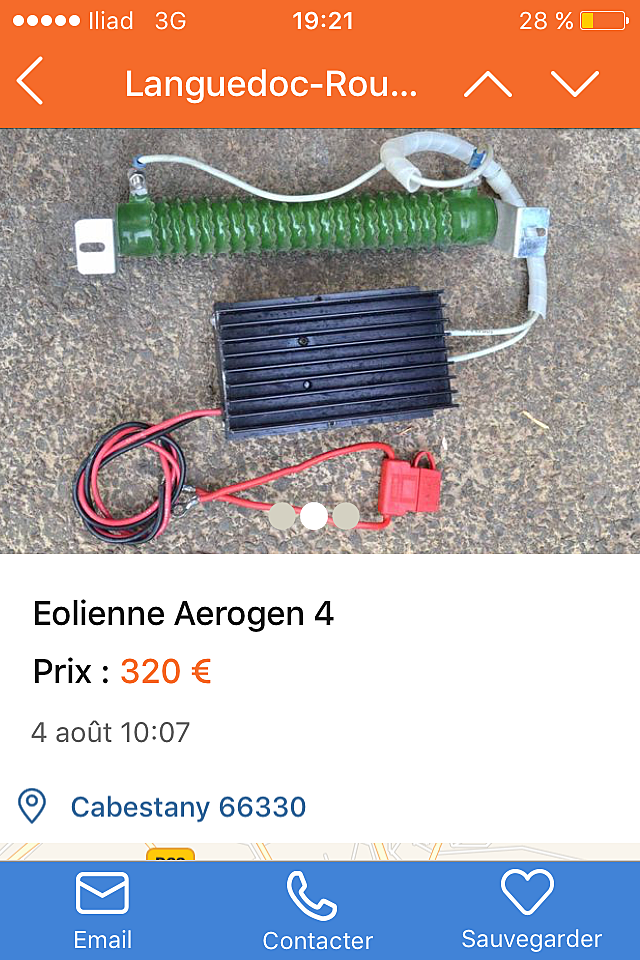

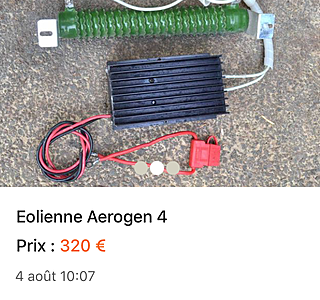

Y aurait-il une photo du régulateur ou une étiquette pour l'identifier?

En effet, soit ce n'est pas le bon régulateur (pourtant, ça y ressemble), soit les fils entrants depuis l'éolienne ont été arrachés ou sectionnés à la base. Curieux. Il faudrait y jeter un œil de plus près, en particulier du coté opposé aux deux fils gris.

Non, je ne pense pas. Sur toute la gamme, il y a toujours d'un coté un fil rouge et un noir pour ce qui vient de l'éolienne et de l'autre coté un ou deux couples de fils rouges/noirs (selon le modèle) et deux fils gris à brancher à la résistance de décharge.
www.atmbmarine.com[...]4TB.pdf
(rectification pour 2 fils gris)

Et pas moyen d ajuster la tension comme sur la notice. Aucune vis de reglage sur le boitier

Je ne connais pas ce modèle mais dans ce cas, il faut donc juste connecter les fils rouges au plus batterie et éolienne et les noirs au négatif. Puis, quand ça tourne, surveiller les tensions. Ce régulateur doit juste avoir la fonction limiteur de charge.
