branchement electrique nani 2.40he

Bonjour

Est-ce que quelqu’un a un alternateur de ce type il y a seulement deux fils de même couleur qui en partent et vont après sur un régulateur.Je voudrais savoir comment effectuer mes branchement moteur répartiteur batteries
Merci

andlechat

21 avr. 2014

Tous
Non lu

up merci andlechat21 avr. 2014

up merci andlechat25 avr. 2014

Ce type d'alternateur est un modèle a excitatio... domino5616 juin 2020

Merci beaucoup domino j'y vois déjà beaucoup pl... andlechat26 avr. 2014

Ce type d'alternateur est monté d'origine sur l... domino5626 avr. 2014

encore une petite demande domino J'ai du mal... andlechat26 avr. 2014

https://www.dropbox.com/s/vpbtuniaf2u2943/works... domino5627 avr. 2014

Bonjour Domino56, Si tu as tjrs les 3 pages qu... Altair3309 mai 2019

mon msg est il bien parti ? Altair3309 mai 2019

Merci beaucoup domino andlechat27 avr. 2014

Voici un lien pour télécharger un document sur ... domino5609 mai 2019

Merci beaucoup Domino pour la reponse rapide. D... Altair3310 mai 2019

salut a tous, Concernant le Nanni 2.40 HE , s... Mamita09 mai 2019

Merci beaucoup Mamita , Comme pour Domino56 , a... Altair3310 mai 2019

andlechat

21 avr. 2014

up
merci

Répondre

andlechat

25 avr. 2014

up
merci

Répondre

domino56

25 avr. 201416 juin 2020

Ce type d'alternateur est un modèle a excitation par aimants, de faible puissance, très peu utilisé, rien de comparable avec un alternateur a excitation séparée et régulation utilisé actuellement.

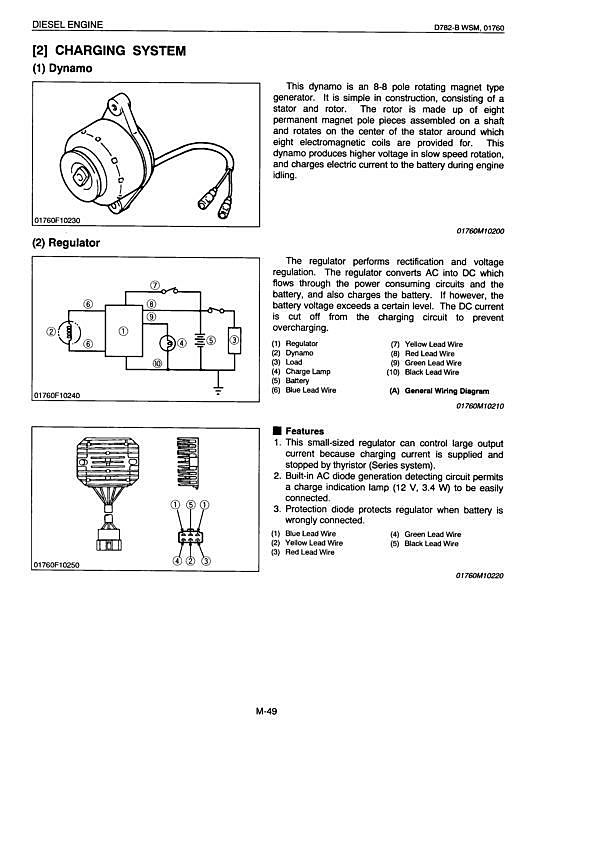

voici la fiche technique de ton modèle:

Répondre

andlechat

26 avr. 201426 avr. 2014

Merci beaucoup domino j'y vois déjà beaucoup plus clair la question que je me pose maintenant est est-ce que ce type d'alternateur est suffisant pour maintenir la charge de deux batteries de 60 A

Répondre

domino56

26 avr. 2014

Ce type d'alternateur est monté d'origine sur les bases KUBOTA, MITSUBISHI,etc versions industrielles et agricoles. C'est juste bon pour une batterie de démarrage de 35Ah. le minimum quoi!
Pour un montage sérieux sur un bateau, prévoir son remplacement par un modèle plus puissant et a excitation séparée (provenance automobile) qui sera plus adapté.

Répondre

andlechat

26 avr. 2014

encore une petite demande domino

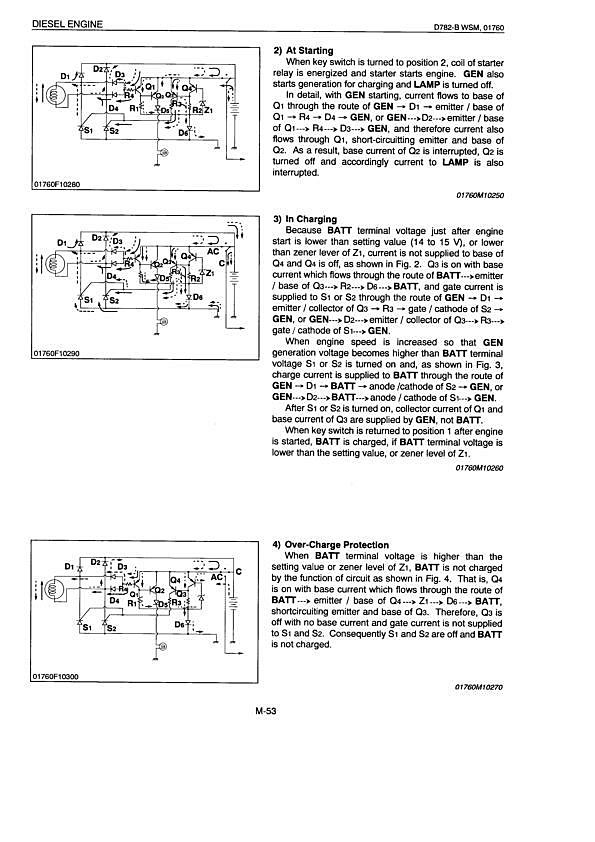

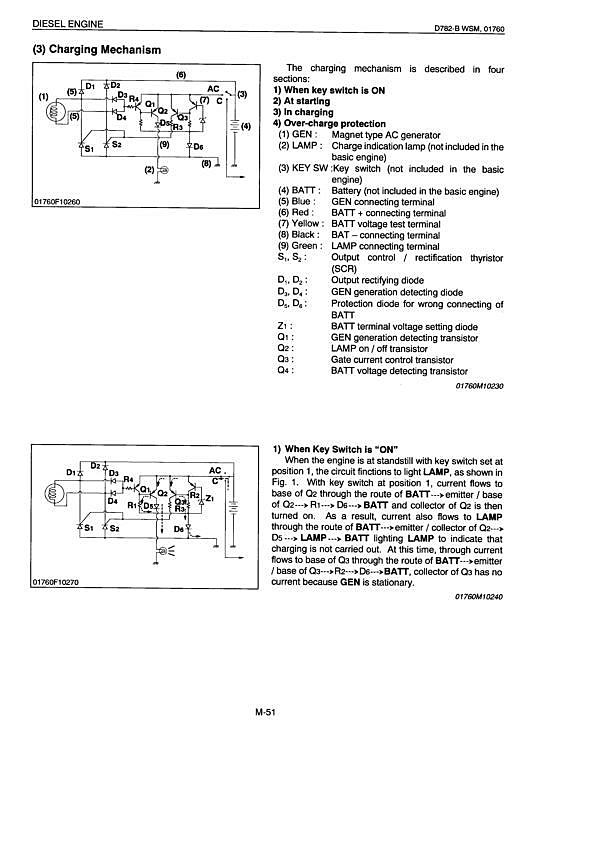

J'ai du mal à bien distinguer les schémas des circuits sur les deux dernières photos est ce que tu peut me donner les liens
des pages.
merci

Répondre

domino56

27 avr. 2014


Répondre

Altair33

09 mai 2019

Bonjour Domino56,
Si tu as tjrs les 3 pages que tu avais mis sur dropbox concernant le redresseur Kubota / Nanni , je serai preneur car j'ai un recablage a faire sur un 2.40 HE .
Si tu as la ref. du workshop manual Kubota pour ce modele, je pourrais la chercher sur le net. Grand Merci.

Répondre

Altair33

09 mai 2019

mon msg est il bien parti ?

Répondre

andlechat

27 avr. 2014

Merci beaucoup domino

Répondre

domino56

09 mai 201909 mai 2019

Voici un lien pour télécharger un document sur les 2 modèles d'alternateurs
le modèle a excitation par aimants permanents est appelé "Dynamo"
le classique a inducteurs bobinés est appelé "Alternator"
www.cjoint.com[...]CIT.pdf

Je n'ai pas de doc atelier sur le 2.40HE, mais j'ai le 2.45HE
www.cjoint.com[...]FnUW27u

Répondre

Altair33

10 mai 2019

Merci beaucoup Domino pour la reponse rapide. Doc tres utile peu facile a trouver sur les vieux moteurs...

Répondre

Mamita

09 mai 2019

salut a tous,
Concernant le Nanni 2.40 HE , si ca peut aider...
(Il y a un schéma électrique en page 19)
www.google.com[...]/url
