Branchement d'une VHF sur un GPS

Bonjour
Je souhaite connecter ma VHF Navicom RT 550 BT à mon GPS Raymarine multifonction a série 7.
quelqu'un a t'il déjà fait ce branchement ? quelles sont les couleurs de fils pour la connection VHF/GPS.
Merci pour votre réponse

#VHF

Lukbat

07 oct. 2016

Tous
Non lu

Regardes les notices des appareils, tu dois br... Ar Vag, le grisant... :-|07 oct. 2016

Et malheureusement la couleur des fils ne corre... AICA08 oct. 2016

la couleur c'est une chose mais sur les docs il... pendruig08 oct. 2016

c'est le data+ sur le -si ça ne marche pas tu ... fritz the cat08 oct. 2016

bien vérifier dans le menu du gps que les donné... ailesurlo08 oct. 2016

salut, Je pense que tu vas trouver ton bonheur... Mamita08 oct. 2016

Re, Apparemment le lien ne marche pas , alors... Mamita16 juin 2020

Re Essai: adresse du lien https://www.goo... Mamita08 oct. 2016

Ar Vag, le grisant... :-|

07 oct. 2016

Regardes les notices des appareils,
tu dois brancher une sortie NMEA- du GPS vers une entrée NMEA- de la VHF,
et une sortie NMEA+ du GPS vers une entrée NMEA+ de la VHF.
Pas plus compliqué.

Répondre

AICA

08 oct. 2016

Et malheureusement la couleur des fils ne correspond pas forcement sur les deux appareils.

Répondre

pendruig

08 oct. 2016

la couleur c'est une chose mais sur les docs il y a noté à quoi cela correspond.

Répondre

fritz the cat

08 oct. 201608 oct. 2016

c'est le data+ sur le -si ça ne marche pas tu inverses tu ne risques rien quelques fois le retour se fait par le négatif batteries ,comme mlr par exemple
alain

Répondre

ailesurlo

08 oct. 2016

bien vérifier dans le menu du gps que les données sont bien sur la sortie

Répondre

Mamita

08 oct. 2016

salut,
Je pense que tu vas trouver ton bonheur là:

Mamita

Répondre

Mamita

08 oct. 201616 juin 2020

Re,

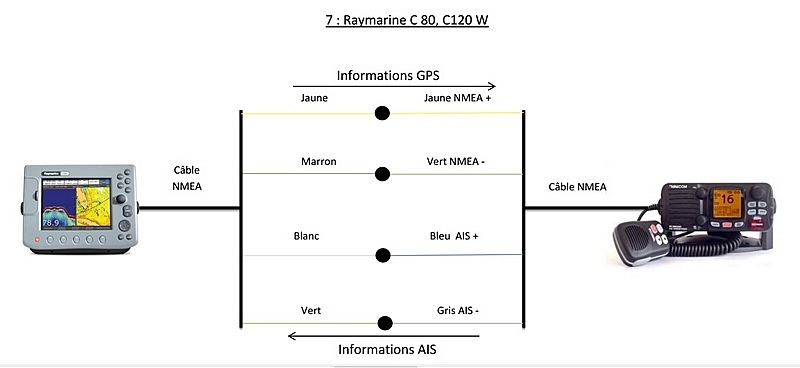

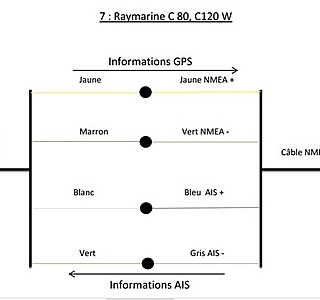

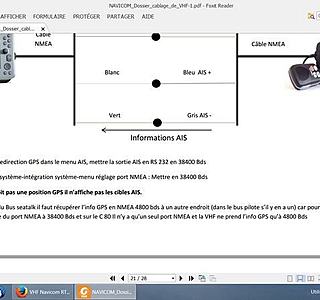

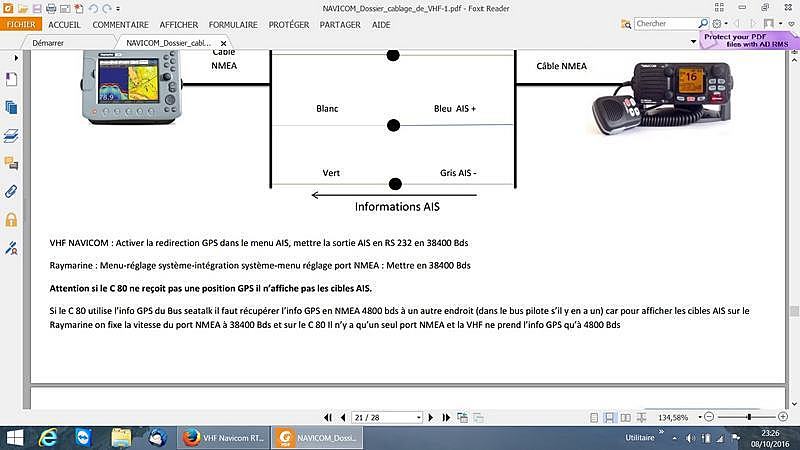

Apparemment le lien ne marche pas , alors je fais une capture d'écran... en 2 fois !
Mamita
