Branchement d'un (vieux) loch/speedo

Salut,

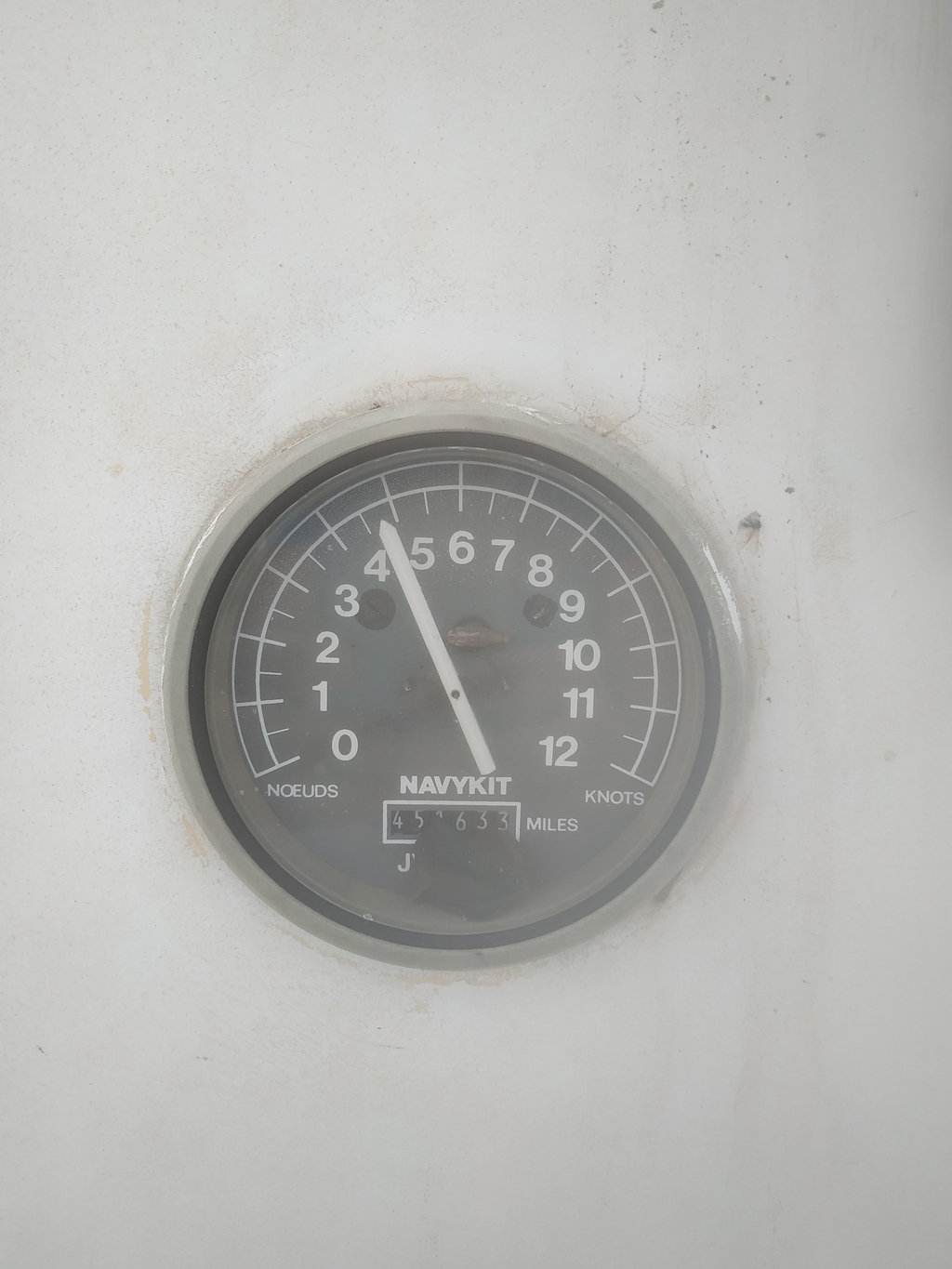

Sur mon Kelt 7.60, il y a un vieux loch/speedo (cf. photo).

Je suis en train d'installer un nouveau tableau électrique 12V, et j'en profite pour contrôler toutes les connexions.

Le capteur du loch est raccordé au compteur par un câble (jusqu'ici tout va bien ;) ). Puis du compteur sort un câble à 3 fils : 2 étaient raccordés au + et - de l'ancien tableau (tout va toujours bien) ... mais le 3ème fil était raccordé à l'alimentation de la lumière du compas ... et là je ne comprends pas.

Si quelqu'un sait comment se raccorde ce vieux loch, je suis preneur.

De plus, est-ce qu'il y moyen de tester à sec, si le loch fonctionne correctement (ou pas) à sec (car le voilier est pour le moment dans un chantier à terre) ?

D'autre part, tant qu'à être à sec, y a-t'il de l'entretien à faire sur le loch ?

Vous l'aurez compris : je n'y connais rien en loch/speedo ! Mais je sais lire la vitesse (et la distance) quand il fonctionne et je veux bien apprendre.

L'équipage
#loch
SailingFroggySailingFroggy
11 oct. 2022
kivoilakivoila
11 oct. 2022

Peut-être simplement l'éclairage du cadran, non ?

Guillaume34:+112 noeuds... optimiste ce speedo :p·le 11 oct. 2022 09:28
Ajouter un commentairePublier
bil56bil56
11 oct. 2022

eh oui, le 2eme + pour l'éclairage du cadran ...

ecumeurecumeur
11 oct. 2022

Pour savoir si le système fonctionne, sans préjuger de sa précision, il faut faire tourner la roue à aubes de la sonde après avoir branché l'ensemble.
Pour cela, on peut utiliser le flux d'air d'un sèche cheveu par exemple.

mocitoomocitoo
11 oct. 2022

451 000 MN, la vache il a navigué ton bateau...

SailingFroggy:Et oui, il est de 1980, et l'ancien propriétaire a bien navigué avec (mais à priori pas plus loin que la Corse).·le 12 oct. 2022 12:05
Hubert, de Cherbourg:c'est un compteur à deux décimales de chez Jybelec·le 17 oct. 2022 10:21
Ajouter un commentairePublier
SailingFroggySailingFroggy
12 oct. 2022

Merci pour vos réponses, je retiens :
- le fil à brancher sur l'éclairage des instruments (que je comptais coupler à l'éclairage des feux de navigation)
- un sèche cheveux (ou pistolet à air chaud) pour tester l'affichage du Loch : juste pour voir si l'aiguille bouge.

Louarn:Moi je souffle dessus, ça suffit à faire décoller l aiguille·le 12 oct. 2022 13:32
Ajouter un commentairePublier
SailingFroggySailingFroggy
17 oct. 2022

Bonjour,

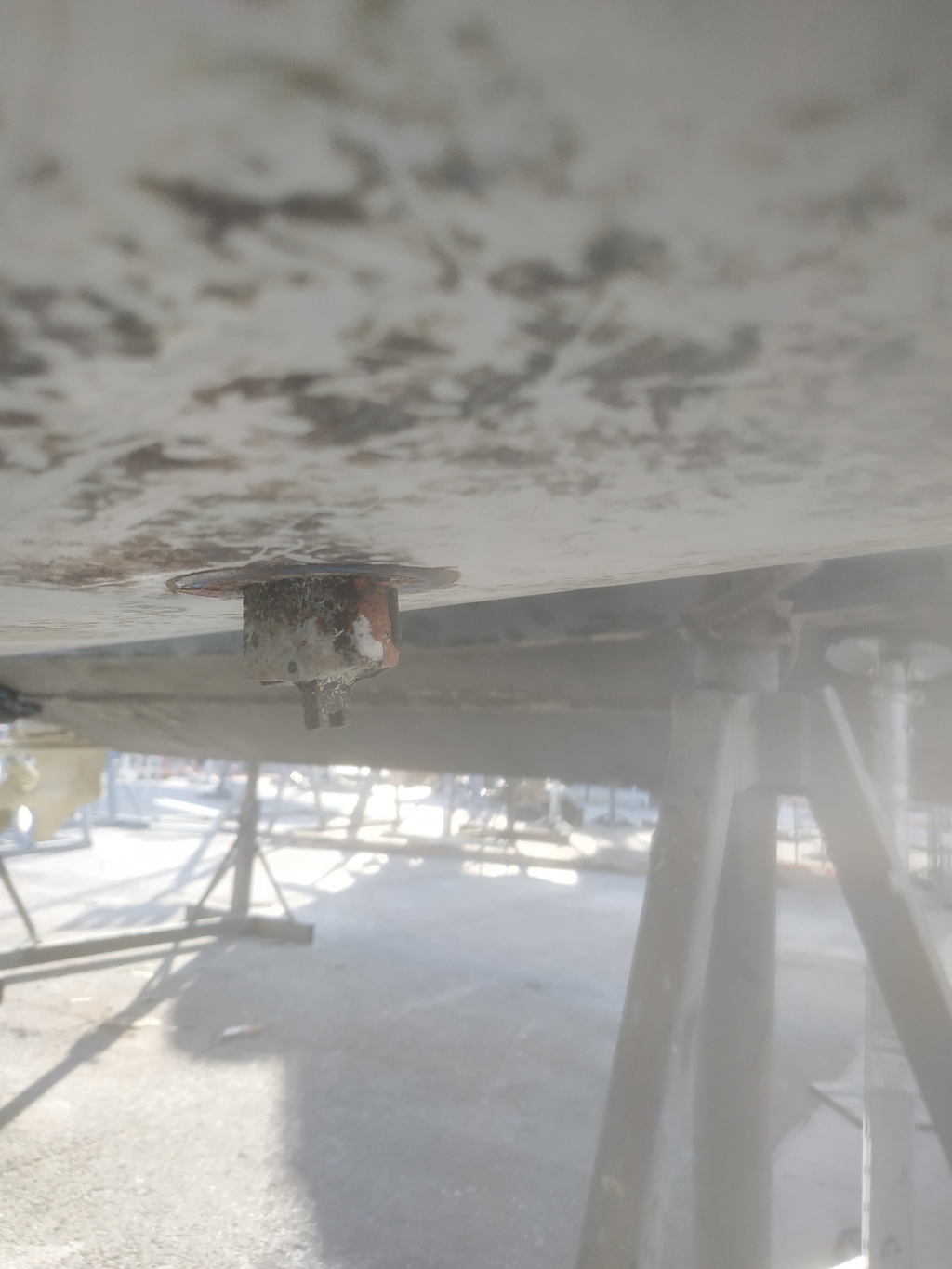

Alors j'ai regardé le capteur : je n'y connais rien mais je pense qu'il manque quelque chose (voir la photo) ! ;)

J'ai vu que l'on pouvait acheter des roues à aubes (par exemple, sur SVB) mais comment savoir quel modèle choisir ? Je n'ai trouvé de référence de la marque Navykit nulle part (seulement pour du parquet :) ).

Est-ce qu'il y aurait moyen de tester si la sonde fonctionne avant d'investir du temps et de l'argent pour remplacer la roue à aube ?

J'ai essayé de sortir la sonde mais je n'y suis pas arrivé : faut-il juste la tirer vers le haut (j'ai essayé mais ce n'est pas venu : je n'ai pas forcé quand même) ? ou bien ça se dévisse ? ou il y a une autre manipulation à effectuer ?

EbraballEbraball
17 oct. 2022

Généralement, l'axe de la roue à aube ne dépasse pas de la coque, y a t'il un trou pour l'axe dans les deux pattes, et y a t'il un logement dans le support pour la roue à aube ? Sinon, cela pourrait ressembler à un vieux système par électrodes, maintenant abandonné, je crois. Cela risque d'être délicat à remettre en état.

Ebraball:C'est peut-être tout simplement une sonde qui a été trop enfoncée et dépasse de la coque. Avant d'essayer de la retirer, tu dois soigneusement nettoyer tout ce qui pourrait gêner le coulissement.·le 17 oct. 2022 10:04
Ajouter un commentairePublier
Hubert, de CherbourgHubert, de Cherbourg
17 oct. 2022

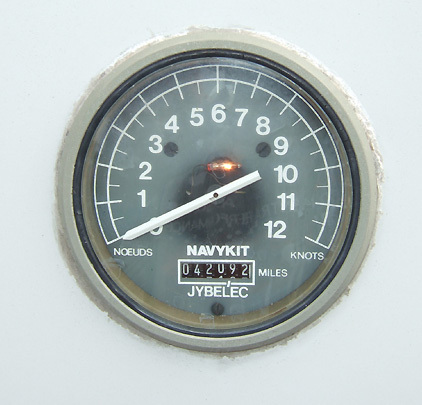

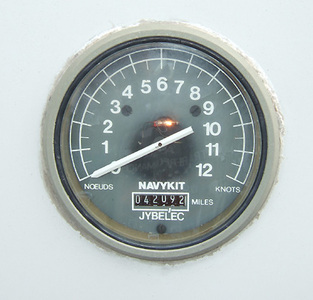

sur cette photo on voit la décimale

SailingFroggySailingFroggy
18 oct. 2022

Je vais essayer de démonter le capteur pour le remettre au niveau de la coque.

Et j'essayerai de construire une roue à aubes en carton, juste pour voir si cela fait bouger le cadran.

Sinon je remplacerai le tout ... dommage, j'aurai bien aimé conservé l'ancien cadran.

Hubert, de Cherbourg:il y a des petits aimants dans les pales des la roue à aubes·le 18 oct. 2022 22:01
SailingFroggy:ah, merci pour l'info, je passerai un aimant devant pour essayer de l'activer.
Aussi un capteur optique sous un bateau ce n'était pas très logique.·le 19 oct. 2022 00:53
Ajouter un commentairePublier
SailingFroggySailingFroggy
11 nov. 2022

Bon, j'ai progressé :

  • alors le capteur a bien une roue à aubes, mais il était très encrassé. En nettoyant l'ailette visible, je mes suis rendu compte qu'elle bougeait. En nettoyant encore plus, j'ai réussi à tout faire tourner. C'est une des ailettes qu'on voit sur la photo (mais qui a perdu son aimant).
  • Cependant quand je mets en route l'appareil, l'aiguille monte au bout de 2 secondes à 4 noeuds et y reste en oscillant légèrement !
    Est-ce que quelqu'un a une solution pour réparer simplement ?

Si je ne trouve pas de solution simple, je pense que je vais remplacer ce speedo par et reboucher le trou du capteur. Dans un premier temps, ça sera largement suffisant.

FredericLFredericL
11 nov. 2022

Un speedo GPS donne la vitesse sur le fonds et ne remplace pas vraiment un speedo qui te donne ta vitesse sur l'eau.
Tu auras la même info sur un téléphone ou une tablette qui pourra te servir pour la nav.

SailingFroggy:Oui, je sais tout ça mais le téléphone et la tablette ne sont pas forcément toujours simple à lire en navigation (accessibilité, lisibilité etc). Et oui, ce n'est que la vitesse sur le fond ... mais comme dit dans un premier temps, ça sera suffisant ... et quand je voudrais des informations plus fines, j'installerai un speedo avec un capteur électromagnétique. Ca ne me pose pas de souci de percer à nouveau pour installer un capteur : le capteur actuel est très mal placé au milieu du plancher de la cabine (et il dépasse du plancher) !·le 12 nov. 2022 00:03
FredericL:La tablette est surtout utile avec un logiciel de navigation. On peut se passer de l'info vitesse, moins de la profondeur. ·le 12 nov. 2022 00:11
Ajouter un commentairePublier
SailingFroggySailingFroggy
12 nov. 2022

Alors est ce que vous pensez que c'est réparable ou bien je passe à autre chose ?

SailingFroggySailingFroggy
13 nov. 2022

Alors aucun spécialiste du Navykit de Jybelec ?
(juste pour faire remonter)

LouarnLouarn
14 nov. 2022

Y a t il des piles dans ton speedo ?

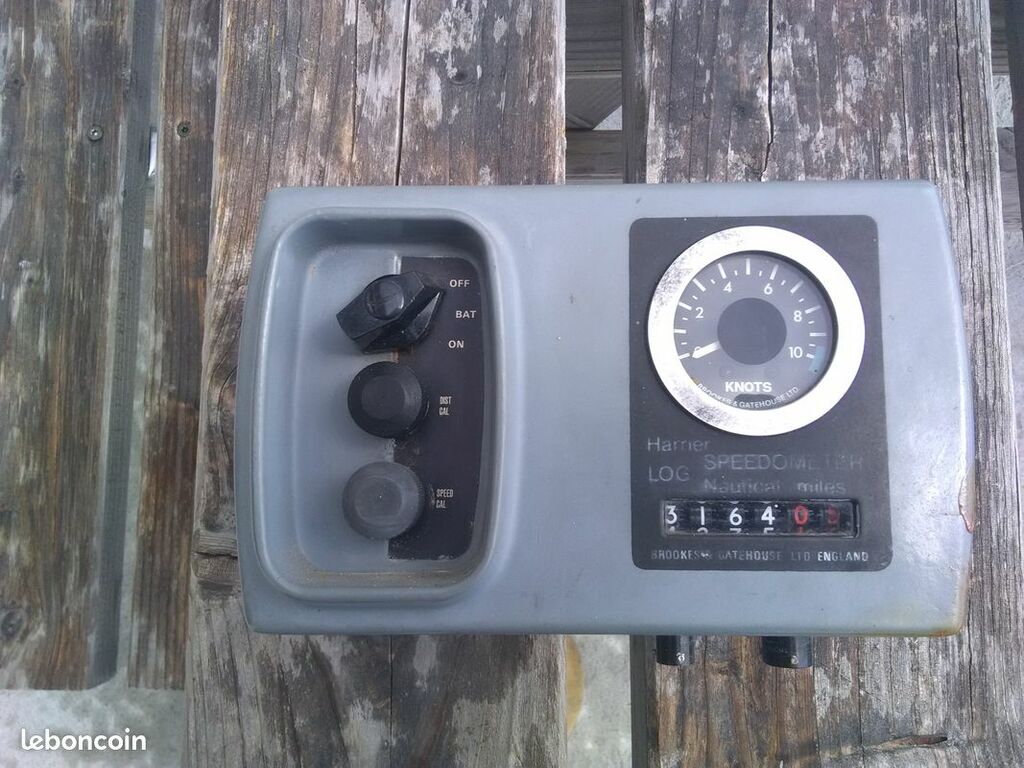

Sur un vieux speedo monté sur un bateau de mon oncle, il y avait une position pour tester les piles (bouton en haut a gauche sur l'image)

SailingFroggy:A priori, non pas de piles : il est connecté à la batterie du bord.·le 15 nov. 2022 02:35
Ajouter un commentairePublier
