Branchement d'un AIS NASA radar

la notice ici www.nasamarine.com[...]dar.pdf

il y a une page ou est montré le schéma de branchement ...

J'en ai monté un avant de partir 2 semaines. C'est une aide précieuse la nuit car tu peux voir de suite s'il y a risque de collision avec les bateaux repérés. Pour le branchement, j'ai acheté une antenne VHF 1er prix (+/- 40€) que j'ai fixé sur le panneau solaire et je recevais à une quarantaine de milles. L'avantage, c'est que cette antenne peut servir d'antenne de secours pour la VHF fixe. Pour le branchement, c'est conforme au plan du manuel. Pour info, j'ai branché l'AIS et la VHF sur la sortie NMEA du GPS sans mettre de multiplexeur (aucun soucis de parasitage). Si tu as besoin, j'ai la notice en français.

Bon ben ça marche nickel, une chose de plus de faite.
Merci à vous!

l'écran est avec le nord en haut .
alain

Oups doublon...

Bonjour, J'ai un clipper ais radar sans doc, ancien modèle, faux contact derrière, quelqu'un aurait le détail pour le déposer d'une cloison? Merci d'avance

Bonjour Il y a deux étriers en forme de U qui à l'arrière plaque le récepteur contre la cloison. Il faut dévisser les deux écrous moletés et enlever les étriers. Mais si le montage a été fait serré ou pire collé le démontage sera plus délicat.
Bon courage.

Nickel,merci, un seul étrier,je mettrai une photo au retour. Le GPS était pas câblé !

media1.svb-media.de[...]-31.pdf

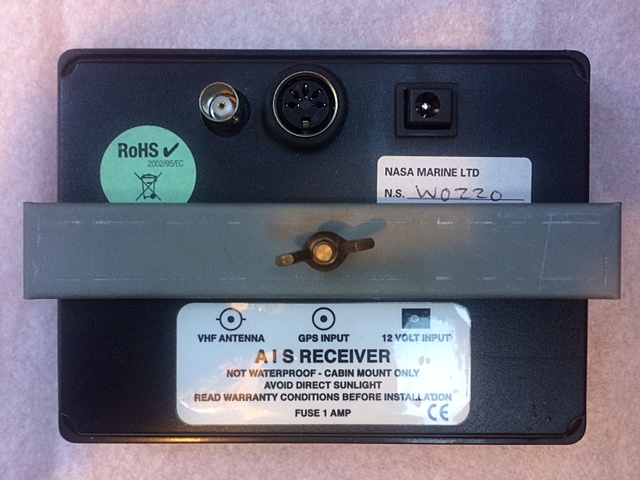

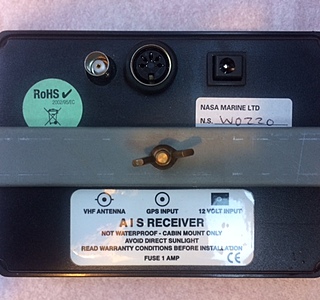

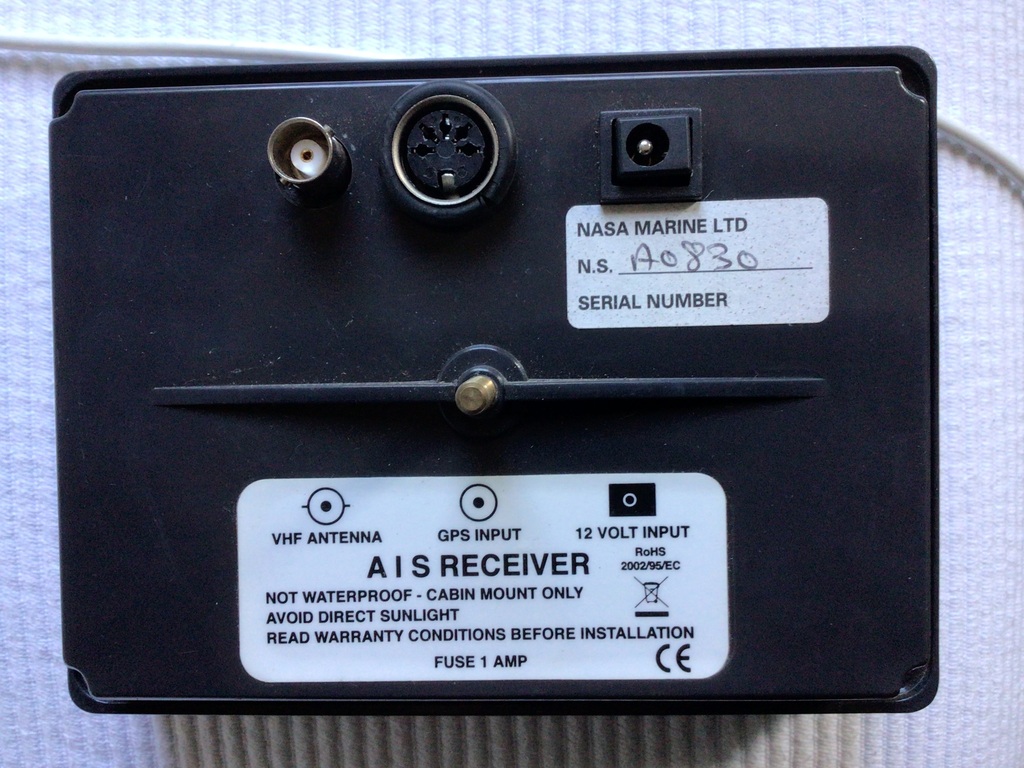

Voilà la face arrière au cas où ça en aiderait un autre

Bonjour à tous !
Je vous contacte car j'ai moi uassi une question à propos de l'installation de cet AIS.

J'ai actuellement sur mon bateau un transpondeur AIS qui envoie les données en NMEA et les affiche sur un Multigraphic NKE dans le cockpit. Je trouve la page AIS sur le mutigraphic très lente et pas pratique, j'ai donc cherché un deuxième écran sur lequel je pourrais afficher l'AIS et je suis tombé sur un de ces "AIS SART RADAR" d'occasion.

J'ai plusieurs questions et je n'arrive pas à trouver les réponses sur la documentation.
1) L'appareil fonctionne exclusivement en réception c'est bien ça ?
2) Si oui, puis-je garder mon transpondeur actuel et le relier en NMEA à cet appareil juste pour afficher les données ? Ou bien l'appareil fonctionne-t-il uniquement avec l'antenne branchée dessus directement ?

Merci beaucoup
Léo

Merci pour la réponse Franck !
Pour le GPS j'ai possibilité d'apporter l'info en NMEA, par contre pour l'antenne est-ce qu'il existe un moyen d'utiliser ma seule antenne VHF de tête de mat?
Elle est pour le moment reliée à un splitter pour l'utiliser pour la VHF et le transpondeur AIS.

Merci
Léo
