branchement compte tour

bonjour a tous!! voila j ai un ptit soucis de branchement entre mon ancien compte tour et le nouveau sachant entre les 2 j ai un indicateur de voltage batterie et 3 fils qui arrive de la commande violet,gris & noir.merci a vous pour vos réponses.(blok rouge ancien compte tour , blok blanc le nouveau , blok bleu voltage batterie )

didier34

27 juil. 2018

Tous
Non lu

Salut, On voit de tout sur tes photos... Un ... Mamita27 juil. 2018

les 2 premieres c est bien l ancien compte tour... didier3427 juil. 2018

concernant les 2 dernieres photos c est un comp... didier3427 juil. 2018

Re, Desolé, mais je ne comprends toujours pas... Mamita27 juil. 2018

Re Avec le schema c'est mieux ! Mamita16 juin 2020

bonjour & merci beaucoup pour les réponses ! didier3428 juil. 2018

Mamita

27 juil. 2018

Salut,
On voit de tout sur tes photos...
Un voltmètre, un compte tours Essence 7000 T/mn , un compte tours Diesel 4000 T/mn, un compte-tours (certainement de 4L !) pour le CT blanc ?
Mamita

Répondre

didier34

27 juil. 2018

les 2 premieres c est bien l ancien compte tour essence qui etait branché sur 1 mariner 115cv 2t. Sur la 3 eme c est le voltmètre , sur la 4 eme photos (blok bleu ) c est le dessous du voltmètre , sur les 2 dernières c est le dessus et dessous du nouveau compte tour avec affichage des heures qui sera monté sur un mariner 90 cv 4t.

Répondre

didier34

27 juil. 2018

concernant les 2 dernieres photos c est un compte tour special bateau acheter neuf sur le site ruedelamer.

Répondre

Mamita

27 juil. 2018

Re,
Desolé, mais je ne comprends toujours pas pourquoi un CT diesel (reglé à 4000 T/mn, pour un moteur essence (90cv 4 t)qui va tourner bien plus haut (5500 T/mn ?)...

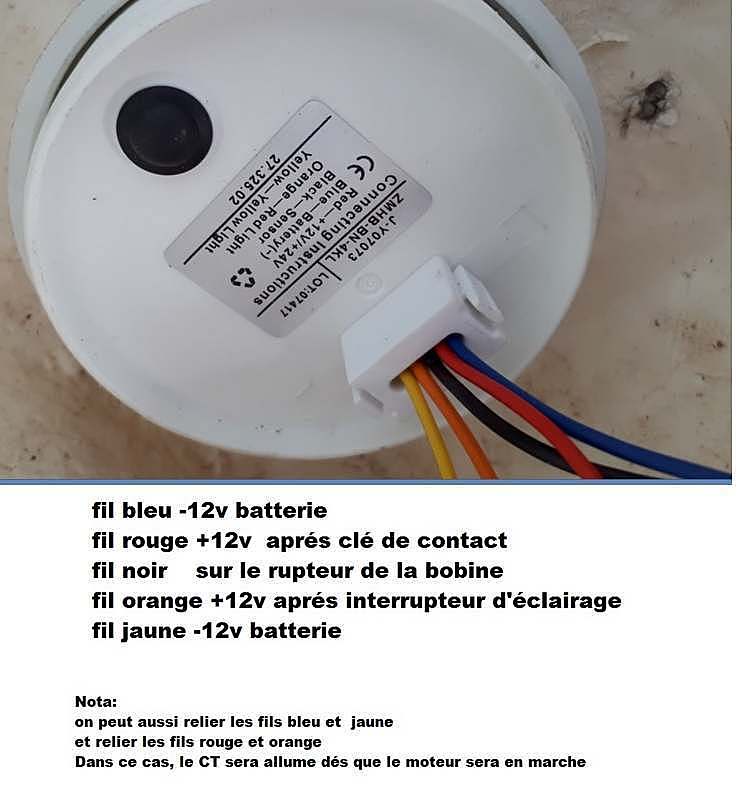

Toutefois , voila comment brancher ce type de CT (c'est marqué dessus!).
Mamita

Répondre

Mamita

27 juil. 201816 juin 2020

Re
Avec le schema c'est mieux !
