branchement boitier récepteur quick R02

Bonjour
je souhaite raccorder le boitier récepteur quick R02 sur le relais de mon guindeau , en théorie c'est un inter télécommandé par voie radio qui se connecte en parallèle sur la télécommande filaire (3 fils) sauf que le schéma de câblage fourni dans la doc est peu clair et je ne trouve rien sur internet comme précision
quelqu'un a t il déjà effectué ce branchement et peut il m’éclairer

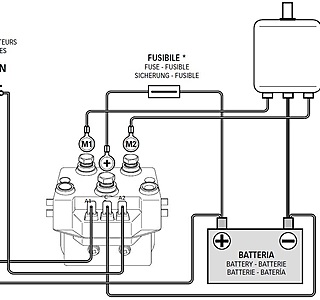

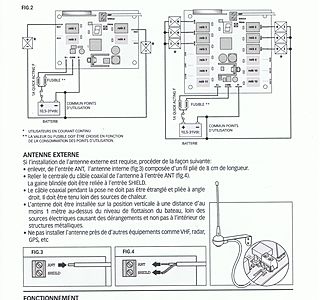

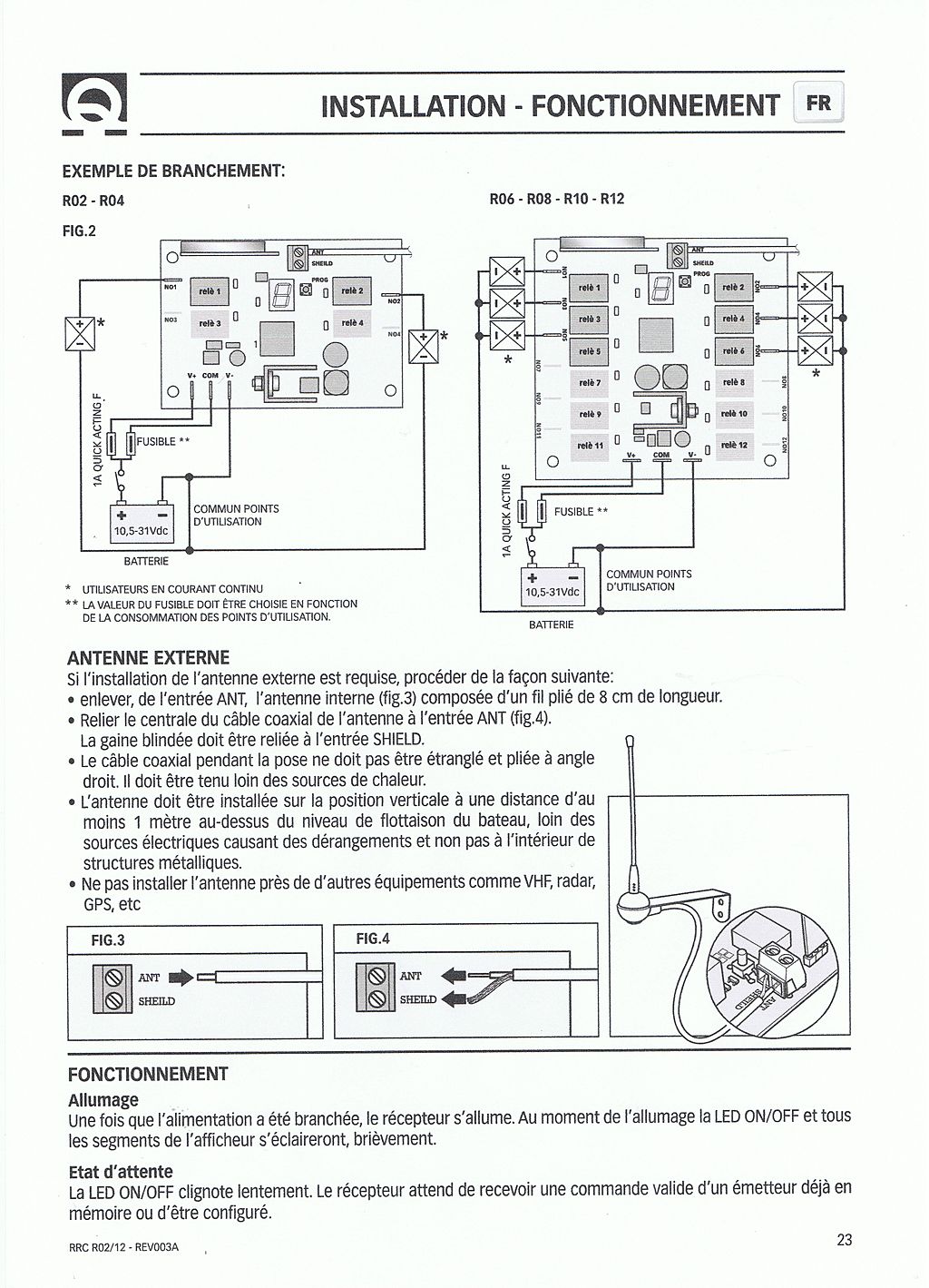

je joins le montage de mon relais et télécommande actuel et le schéma de la notice du R02
je penche pour sortie nr 1 boitier sur A1 relais et sortie nr2 sur A2 mais je ne comprends pas le raccordement "commun points d'utilisation" relié sur le plan
merci de votre aide

##electronique

LARBALETTE13

14 fév. 2020

Tous
Non lu

il manque un fichier LARBALETTE1316 juin 2020

ton boitier tu l'alimentes entre le + du relais... fritz the cat15 fév. 2020

Donc si je comprends bien pour éviter une c....... LARBALETTE1315 fév. 2020

Bonjour, J'ai exactement le même problème que ... Benjacque05 mars 2023

bonsoir je suppose que tu veux commander ton g... LARBALETTE1307 mars 2023

Merci Larbalette, c est très explicite. Un g... Benjacque09 mars 2023

LARBALETTE13

14 fév. 202016 juin 2020

il manque un fichier

Répondre

fritz the cat

15 fév. 2020

ton boitier tu l'alimentes entre le + du relais et le moins du relais au centre
ce moins tu le renvoies au point milieu de ta télécommande et les deux sorties des relais de chaque coté du relais comme les contacts à pied

Répondre

LARBALETTE13

15 fév. 2020

Donc si je comprends bien pour éviter une c....ie
coté boitier récepteur on trouve :
a partir du câble d'alimentation le + sur v+ et une dérivation + sur le com au centre
le - sur v- qui sera relié également sur le - coté relais de puissance borne centrale C
et les sorties + relais 1 et 2 du boitier respectivement sur les bornes A1 et A2 du relais de puissance en parallèle des contacts à pieds

Répondre

Benjacque

05 mars 2023

Bonjour,
J'ai exactement le même problème que LARBALETTE.
La notice livrée avec le récepteur R02 n'est vraiment pas explicite.

Est ce que l'indication ci dessus a fonctionné?

Je ne comprends pas très bien ce qui est décrit ci dessus. Quelqu"un à t'il à la possibilité de m'expliquer quoi va sur qui?

Je vous remercie de votre aide.

Répondre

LARBALETTE13

07 mars 2023

bonsoir
je suppose que tu veux commander ton guindeau par une télécommande sans fil
le récepteur R02 se raccorde en parallèle sur le relai de puissance du guindeau
sur ses bornes A1 A2 ET C tu as surement déjà une télécommande filaire ou des poussoirs à pieds de branchés

sur le R02 tu raccordes le - venant de ta batterie sur la borne V-
le + de la batterie (qui traverse éventuellement un interrupteur au tableau et un fusible de 2 A) se raccorde à la borne V+
tu relies la borne com également sur le + de la batterie (pontage entre V+ et com )
Puis tu relies la sortie nr 1 vers la borne A1 du relai et la sortie nr 2 vers la borne A2
Ton boitier sera à présent en service et il te reste à programmer la télécommande sans fil (voir la notice)

Répondre

Benjacque

09 mars 2023

Merci Larbalette, c est très explicite.

Un grand merci pour cette explication.

Répondre
