Branchement Alternateur yanmar YS8

Bonjour,
Remettant en marche mon moteur yanmar YS8, je ne sais pas comment brancher mon alternateur avec ma batterie et le moteur.
Veuillez trouver ci- contre 2 photos
Lamarque est italienne, macheti
Merci davance

L'équipage
penmourenpenmouren
08 jan. 2017
ElectElect
08 jan. 2017

Ne serait-ce pas un vieux Magneti.....Magneti-Marelli plus exactement...!

Répondre
MamitaMamita
08 jan. 201716 juin 2020

Salut Penmouren,
Oui c'est Magneto Marelli; la masse se fait par la carcasse.

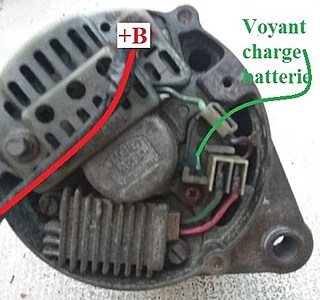

A mon avis, le gros fil (+B)va certainement au +B du demarreur.
Le petit fil qui doit venir de la lampe témoin charge batterie, va sur la borne faston de l'alternateur indiquée en vert dur le schéma ci joint.
Inutile de te dire que ces bornes doivent etre propres, car actuellement elles sont vert-de-gris et oxydées: un bon coup de toile émeri s'impose ...
Mamita

Répondre
simbadsimbad
08 jan. 201708 jan. 2017

oui je veux...Mamita a bien raison
et un bon nettoyage et même un démontage complet pour nettoyer l'intérieur qui doit être ds le même état, les balais à décoincer, les bagues d'inducteur à nettoyer, enlever tous les copeaux, vérifier les roulements...
remise à neuf quoi
mieux vaut faire avant remontage que mettre en doute le fonctionnement lors des essais
JL.C

Répondre
ElectElect
08 jan. 201708 jan. 2017

Ce n'était pas rare de voir la tension de ce genre d'alternateur ne monter qu'à 13.8V donc pour compléter ce qui a été dit, mesurer sa tension (batterie pleine) qui devrait atteindre les 14.2V.

Répondre
