Branchement ais sur Raymarine E80

Hello Yoshi,

Su la photo, tu as branché l'AIS sur le pilote auto Raymarine ?
Et pourquoi pas sur le traceur E80 ?

Amicalement.
FX

Merci pour ta remarque, je pensais que le MNEA communiquait. De retour sur le bateau, je vais le brancher sur le traceur. Et voir ce qu'il en sera;

.
Bonjour,
L'info - disponible sur le lien suivant - date un peu, mais si cela peut dépanner....

www.schnaps.fr[...]les.php
:litjournal:

tu l'a branché ou et comment? Le 38k est prévu sur le E80 pour l'ais. je n'ai pas de fils in et out, seulement + et -.

Tu as le E80 dans le cockpit, tu as tiré des fils jusqu'au E80?

Oui.

Hello,

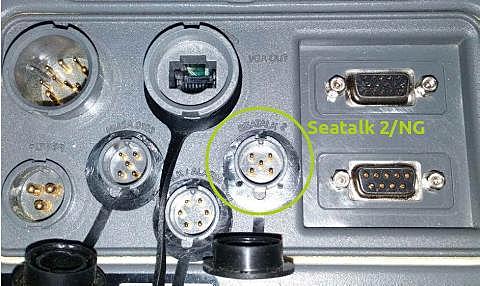

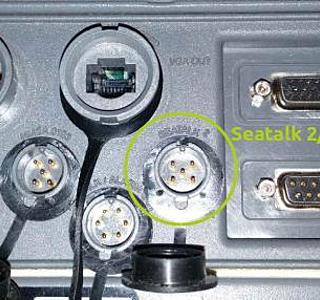

L'arrière de ton E80 doit ressembler à peu près à la photo jointe. L'un des connecteurs 5 contacts est sérigraphié "NMEA0183"
Il faudra que tu y branches un cordon Raymarine de la référence R08004.

www.ebay.fr[...]8309015

Mais tu dois pouvoir le faire commander chez Accastillage Diffusion par exemple.

Ce cordon se termine par des fils libres à raccorder aux 2 fils NMEA vers l'AIS

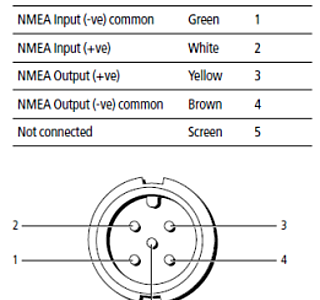

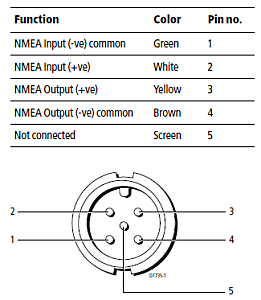

Les fils sont les 1 et le 2.
- Le 2 BLANC vers la borne + OUT de l'AIS
- Le 1 VERT vers la borne - OUT, Common,... de l'AIS

Ensuite, le reste, c'est du paramétrage. Comme dit Laurent, voir la doc du E80

Mais avant de démonter le E80 du cockpit, regarde s'il n'y aurait pas déjà un fil tiré vers la Table à Cartes, peut être en attente, ou déjà branché sur des appareils du bord.

Amicalement.
FX

Bonjour,

J'ai branché, mais le traceur m'indique toujours no AIS. Il est parametré en 38k!
Le branchement que tu indiques correspond au schéma de Schnaps, sauf que sur son schéma c'est la prise femelle. J'ai récupéré le connecteur sur un vieil Autohelm qui a 6 contacts mais qui rentre dans le connecteur mâle du traceur . Les couleurs ne collent pas mais avec un ohmmètre, on retrouve les pins 1 et 2. Je ne pense pas qu'en inversant le + et le - cela puise fonctionner.
Donc je sèche!

le seul parametrage sur le E80 c'est de le mettre à 38400 bauds; mais je vais relire la doc!!!!

le seul parametrage sur le E80 c'est de le mettre à 38400 bauds; mais je vais relire la doc!!!!

le seul parametrage sur le E80 c'est de le mettre à 38400 bauds; mais je vais relire la doc!!!!

Alors on est deux à sécher :-(

Coté connectique tu as l'air bon.
Le pb doit peut-être maintenant être du coté du paramétrage des appareils.
Et là honnêtement, au milieu des menus qui sont de plus en plus touffus je n'ai pas d'idée.

Sans vouloir remuer le couteau dans la plaie, les branchements en NMEA2000 sont vraiment plus simples que le 0183. Le Weekend dernier j'ai connecté une VHF AIS sur un réseau, j'ai mis plus de temps à visser l'appareil qu'à le paramétrer.

Amicalement.
FX

Un grand merci pour ces tuyaux, très complets. j'ai déjà paramètré le E80, il ne manque que le branchement, ce qui va être fait dès mon retour sur le bateau, fin octobre. Il y a un AD à PSL, 100$ pour le cable chez ebay, ca me parait salé.

Merci. Je vais chercher. Et il y a des chances que l'on te rajoute la tva française.
