branché un ST4000 à la place d'un SPX5

Bonjour,

J'ai un pilote sur barre à roue SPX5 qui a cramé et j'envisage de brancher en lieu et place mon vérin ST 4000, est-ce compatible? Sur la notice du ST4000 il est précisé qu'il a besoin de sa propre source d'alimentation alors que le moteur de SPX5 est alimenté à partir du calculateur. Quelqu'un a t'il déjà effectué un tel montage?

Merci, par avance, pour vos réponses.

L'équipage
gwenhadugwenhadu
16 avr. 2017
outremeroutremer
16 avr. 2017

Avec le ST4000 et comme beaucoup de PA, le vérin est contrôlé par le pont en H intégré au circuit imprimé qui porte toute l'électronique du PA. Donc comme pour tous les PA le circuit d'alimentation de l'ensemble doit être à la hauteur.

Répondre
gwenhadugwenhadu
16 avr. 2017

donc si je comprends bien il me faut alimenter le vérin directement mais comment le calculateur donnera ses ordres au vérin, il me faudra réaliser quel branchement pour lier les deux? C'est là où je coince dans ma réflexion.

Répondre
outremeroutremer
16 avr. 201716 juin 2020

Non, le vérin est alimenté-piloté directement par le boitier ST4000 qui est une unité complète avec le pont en H intégré.
En PJ le manuel de service avec le schéma du circuit

ST_4000__Service_Manual.pdf
Répondre
gwenhadugwenhadu
16 avr. 2017

ok pour le boitier du ST4000 mais ce que je voudrai c'est brancher le vérin sur soit le calculateur du SPX5 soit sur le boitier de commande du SPX5. Est-ce que cela est possible ? Outre que mon pilote sur la barre à roue est cramé, le boîtier de commande du ST4000 ne fonctionne plus sur les touches -1 et -10, d'où mon idée de combiner les deux systèmes avec ce qui fonctionne encore dans ces deux pilotes auto.

Répondre
fritz the catfritz the cat
17 avr. 2017

tu peux brancher ton vérin à la place sur la sortie puissance du xp5
c'est une sortie à renversement de polarité pareil ,très bon ,très bon pas cher ...
alain

Répondre
gwenhadugwenhadu
17 avr. 2017

Bonjour, Alain

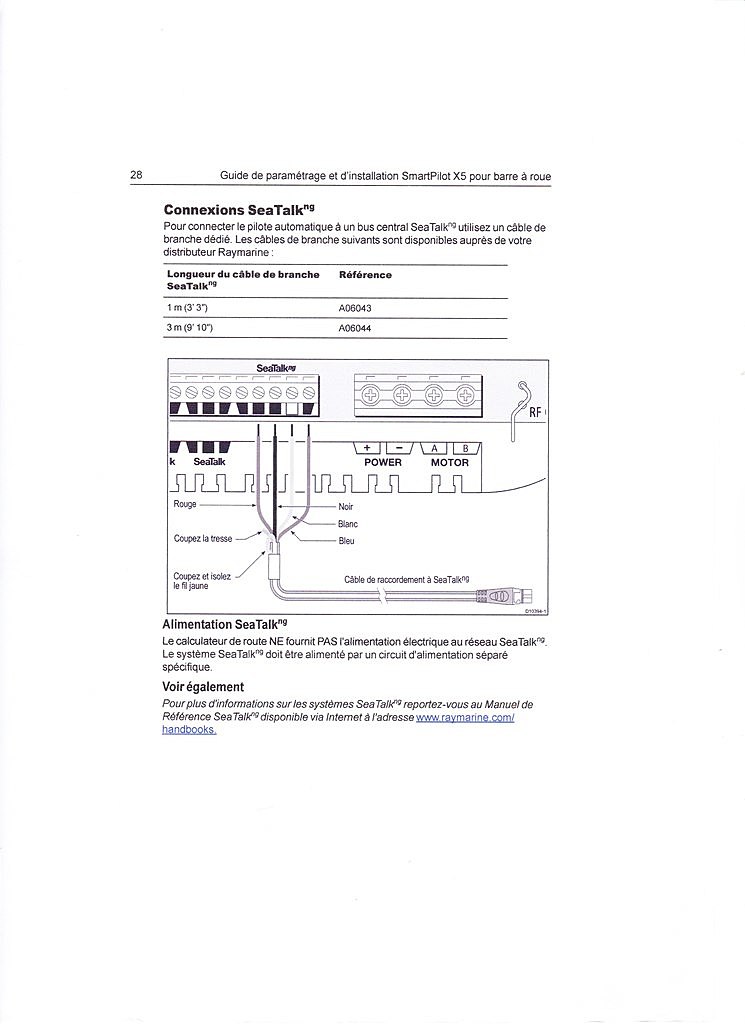

Je le branche sur power ou sur motor comme sur le schéma, car le moteur du spx5 sur la colonne de barre partait de la prise motor A/B

Répondre
gwenhadugwenhadu
17 avr. 201716 juin 2020

j'ai oublié la PJ

Répondre
fritz the catfritz the cat
17 avr. 201717 avr. 2017

sur motor ,power c'est l'alimentation ,si ça ne marche pas dans un sens tu peux inverser sans risques
alain

Répondre
gwenhadugwenhadu
17 avr. 2017

OK ça fonctionne mais j'ai dû m'y reprendre à deux fois en changeant la polarité sur la prise, le vérin partait en butée et m'affichait un message "mot stall". Par contre je pense qu'il me faudra reprendre le paramétrage car dans le port, certes avec un bon mistral, le bateau bougeait un peu et le vérin ne restait pas fixe il poussait ou reprenait la barre sur des angles assez importants.

Répondre
