Bout dehors

J'ai déjà acheté sur ce site : ok mais un bout dehors est échantillonné bien différemment d'un tube tout bête .
J'y réfléchi aussi et vais surement me tourner vers eux :

Ce post tombe bien...
Je suis en train d'en faire un pour mon Trident 80...je suis parti de l'idée d'un Heossien...très adroit de ses mains et qui a à aussi des idées... :pouce:
Donc, j'ai bêtement copié....
On récupère un mât de PAV en carbone... l'idéal est un 100/100 carbone bien sur... La partie inférieure vas servir de bout dehors...ça fait 2,50 m!
Pour renforcer le tube qui risquerait de flamber, cause manque d'épaisseur, j'ai collé le tube supérieur à l'intérieur.l'extremite dépasse encore de 70 cm et on recolle encore au bout ! J'en suis là pour l'instant...
C'est déjà un pieu. Très léger . Pour améliorer encore, je vais enrouler autour du tube de la tresse de carbone en unidirectionnel en recouvrant deux tiers à chaque tour....on fait un premier passage, puis un second en sens inverse. Donc, deux couches croisées. Ensuite, on enroulé un tissu d'arrachage, qui vas servir à enlever l'excédent de résine. Puis on met sous vide 24 heures.
Dernière opération, on fait un tunnel en carton, recouvert de couvertures, on met la pièce à l'intérieur et un petit chauffage soufflant au bout.un thermomètre électronique pour régler la température vers 78/80° et c'est parti pour etuver 24 h
À la sortie....petit ponçage et peinture polyuréthane...( Le carbone craint les UV...)
Bon bricolage...
Je ne parle pas des fixations sur le pont....il faut que je retourne espionner :mdr:

Une petit système que je trouve assez génial... mais malheureusement hors de prix : trogear.com[...]/

A ce tarif, ce n'est plus un prix, mais un foutage de gueule de première catégorie... :lavache:

Bonjour Now

Je réalise actuellement un bout dehors avec un rond en inox de 25mm.

Questions: de quelle longueur dépasse ce bout dehors de l'avant du bateau ?
Quelle est le diamètre de ce tube ou rond.?

Il n'y a donc pas de sous barbe au vue de la photo.

Mon système est également très rapide pour la mise en place.

Pour le moment j'ai 75 cm en avant du bateau, mais possibilité de diminuer. Je ferai des essais sans sous barbe, et après je verrais bien.

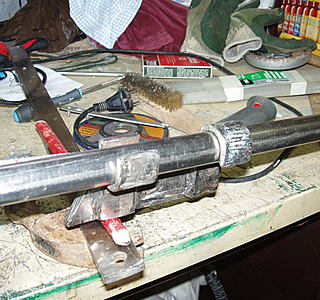

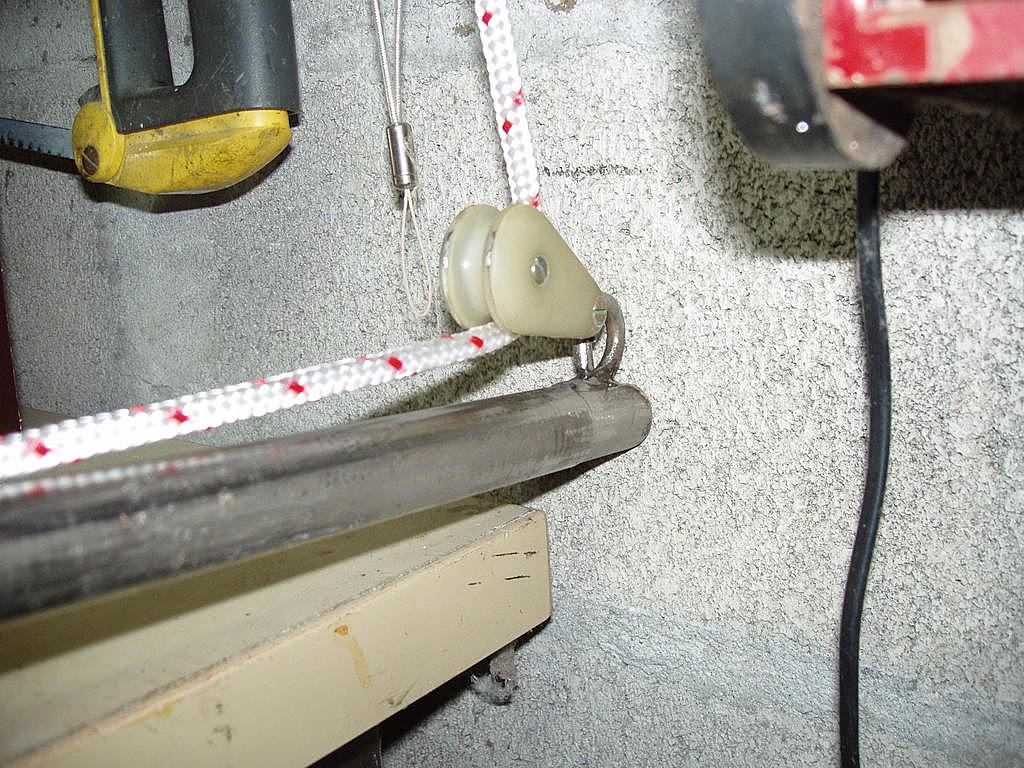

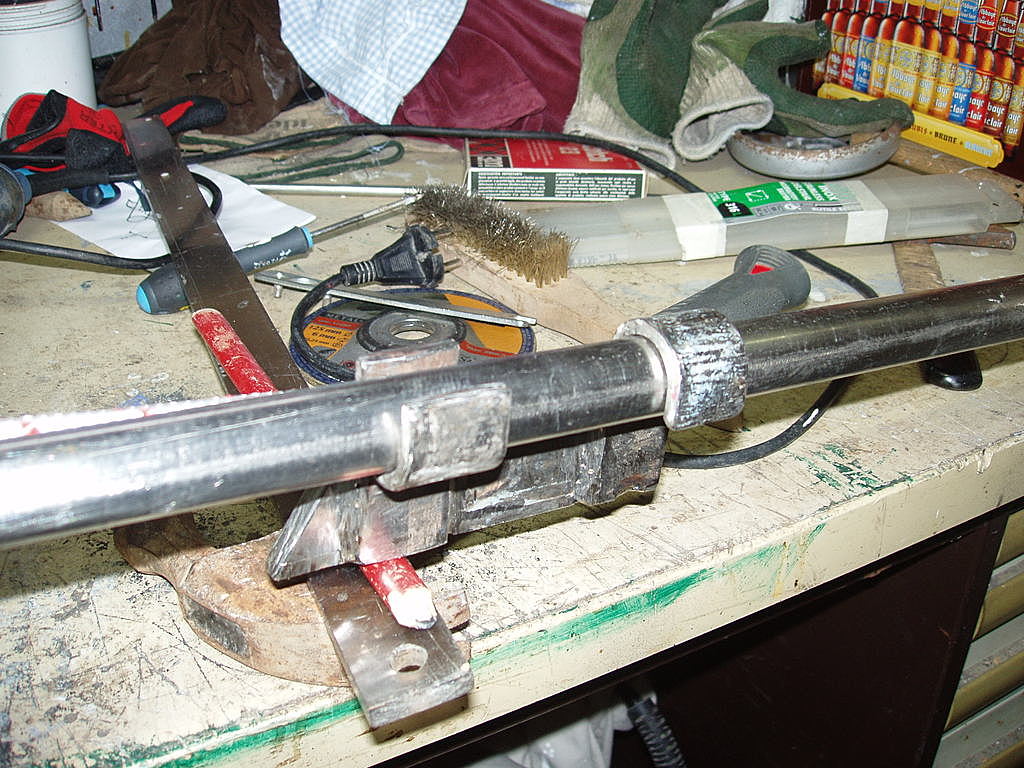

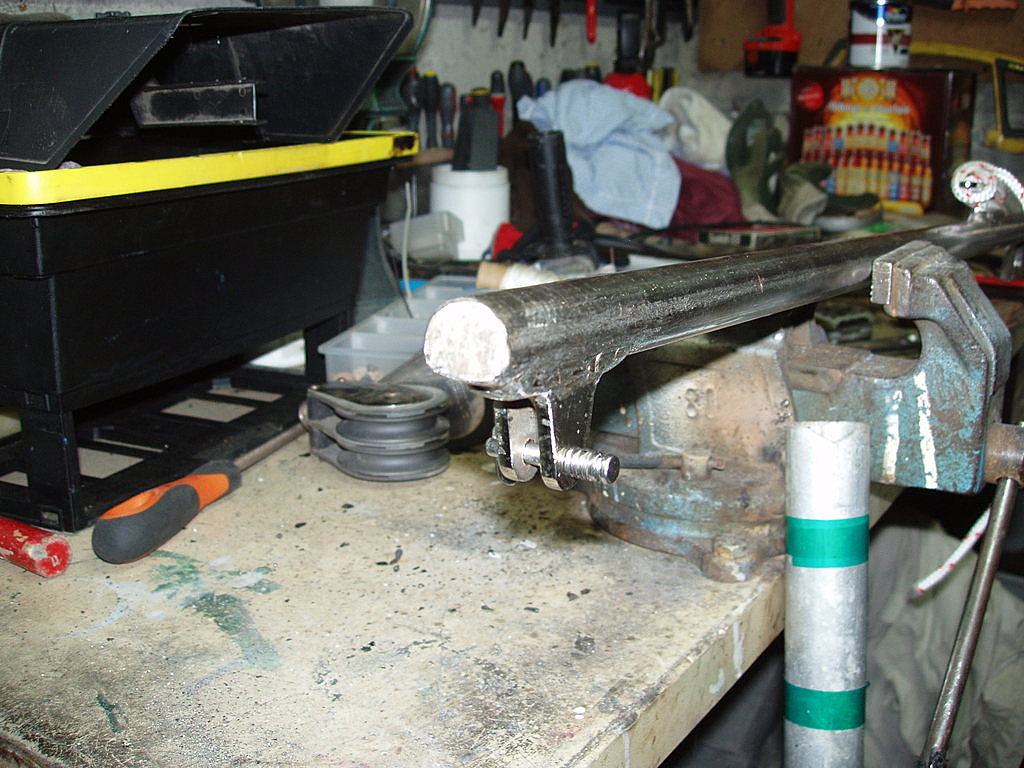

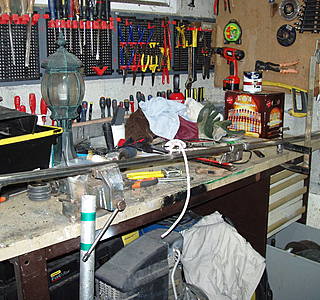

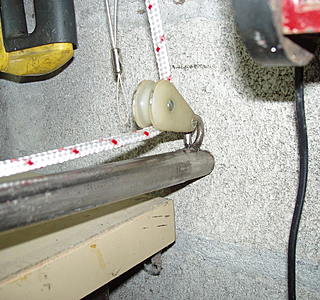

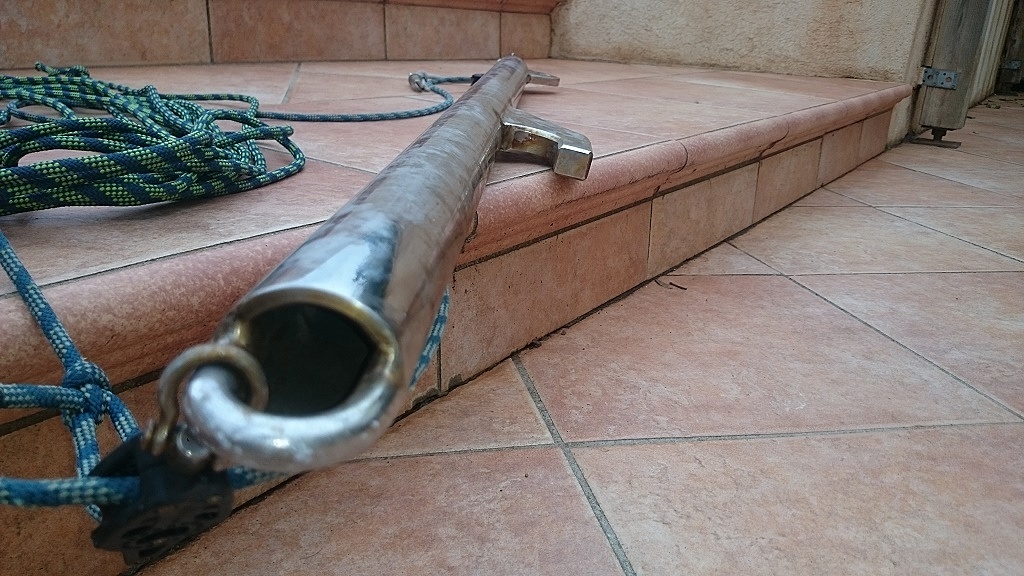

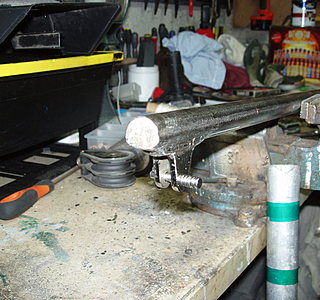

Quelques photos de la réalisation en cours de chantier.

OK Merci

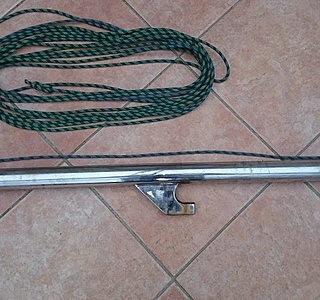

Je suis dans la phase du polissage de l'inox

Le mât de PAV est creux....le diamètre intérieur au bout est de 38 mm! Donc, je vais usiner une bague en téflon qui sera vissée au bout du tube et qui vas laisser passer le cordage qui sera accroché au point d'amures de la voile.
Il vas jusqu'au cockpit et permet de laisser filer l'amure au vent arrière et de l'etarquer au travers...me fais je bien comprendre ?
La fixation du bout dehors à l'avant sera un anneau en inox soudé sur une plaque du même métal ... vissé sur le pont, le plus en avant possible. À l'arrière idem, plus une bague qui laissera passer le bout....
L'essentiel est que l'extrémité du mât soit bien dans l'axe du bateau.
Pas d'anneau sur l'étrave du Trident, donc pas de sous barbe.
Ce matin, fabrication du support pour enrouler le tissu de carbone...manque plus qu'un peu de chaleur...
:heu:

Pourquoi en effet ne pas faire un bout débours en rond plein inox petite section ou carbone
En général les bouts dehors que l on trouve dans le commerce sont en tube creux aluminium ou inox de diamètre 75
Pourquoi si gros ?

la flexion est proportionnelle au diamètre, c'est pour ça que plus le diamètre est gros plus il résistera aux efforts de flexion.
un tube à poids égal à un rond plein résistera beaucoup mieux (diamètre plus important)
sur mon bateau le bout dehors , tube inox de 60mm de diamètre et 45 cm de porte à faux c'est légèrement plié, c'est dire les efforts qui s'appliquent!
attention un bout-dehors avec sous barbe ne sera pas soumis aux mêmes contraintes qu'un autre sans sous-barbe.
la sous barbe transforme une partie des contrainte de flexion en charge de compression.

excusez moi si je suis un peut naïf mais les constructeurs de bateaux ne prevois pas un bout dehors ?
a acheter en option ?

Bonjour à tous,

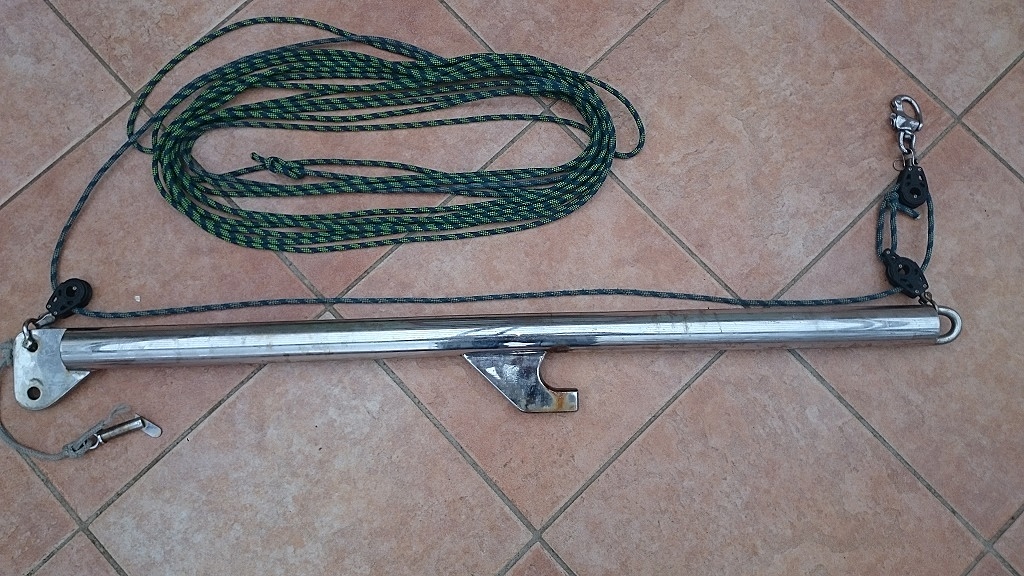

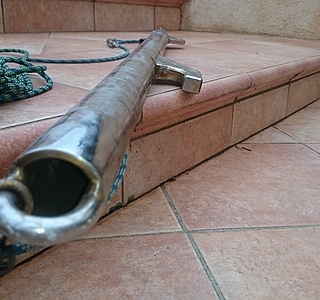

un autre bout dehors "bricolé" vu ce matin :

:reflechi:

Elle s'est dévissée car elle était montée avec des écrous standard sans contre écrou.
J'ai rigole quand il dit " j'y crois pas qu'elle se soit dévissée !! "
En pensant... Gros malin, c'était pourtant inévitable :mdr:
Remontée avec des écrous freinés il ne devrait plus avoir de problème.
Pour souder il lui aurait fallu la cadène en alu, et le faire faire probablement, c'est un e autre histoire.
