Besoin d´infos et de retour sur écran pour Raspberry PI

Bonjour tout le monde !!!

Bon je me suis lancé à intégrer une framboise sur la table à cartes. Tout les composants sont achetés sauf l´écran et j´avoue que le vaste choix et les nombreux avis que l´on peut trouver sur la toile n´aide pas forcément à faire son choix...

J´ai deux problématiques :

  • pouvoir connecter deux écrans sur les ports mini hdmi de mon rasperry (un 15 pouces à la table à cartes et un 8 pouces dans le cockpit)
  • l´alimentation des écrans... Je me dis qu´alimenter un écran en USB C risque de tirer un peu sur la tronche de la framboise (surtout si les deux écrans venait à être allumés en même temps... Peut être que votre retour d´expérience indiquera que ca se fait bien.
  • un détail mais l´écran table à cartes doit avoir un support VESA pour un montage articulé propre.

Il me semble qu´il y a trois options possibles (corrigez moi si je suis dans l´erreur):

1/ écran de pc lambda solution la moins cher. Prévoir alimentation fonction du matériel (souvent un convertisseur 12v -> 15v). Connexion en HDMI à la framboise. A priori plus gourmand en énergie que les autres options et semble désormais difficilement trouvable en 15 pouces... Pas fan de l´idée mais peut être à tort !

2/ écran alimenté directement en 12v en mode industriel (ex : )
Pas de soucis pour l´alimentation via le raspberry, y a t il réellement un intérêt de prendre du tactile ? Le côté industriel avec carcasse métallique pourrait laisser penser que c´est plus costaud mais est ce réellement le cas ? Faible resolution 1024768 contre 19201080 pour un écran gamer...

3/ écran gamer alimenté en USB C ( ) semble un bon compromis mais par contre semble vraiment light en terme de robustesse...

Dans l´idée si vous avez des liens pour d´autres écrans, des retours concernant vos choix et configuration n´hésitez pas à partager ! Il faut que je me décide et je n´y arrive pas ça fait 3 jours que je tourne en rond !!!

Merci d´avance

L'équipage
#raspberry
AvA eKeAvA eKe
19 juil. 2020
Fabien83Fabien83
19 juil. 202019 juil. 2020

Bonjour,
à la table à cartes j'ai un LG 24MP88HV-S 24 pouces. Support VESA et alim en 19V via un petit convertisseur 12-19V Amazon.

Si tu prends un écran alimenté par usb, tu n'es pas obligé de l'alimenter via le RPi. Tu peux l'alimenter via une alim propre. Ça me paraît le mieux, une alim pour le RPi et une par écran. Moi j'ai acheté ça :
www.amazon.fr[...]9JXRSEK

Au cockpit j'ai opté pour une tablette avec OpenCPN et j'ai le infos ais qui sont sur le réseau du bord (kplex) donc je les ai à la table à cartes et aussi sur la tablette dans le cockpit. Trouver un écran résistant à l'environnement extérieur et faire un gros trou pour l'installer me paraît plus compliqué et beaucoup moins souple que d'avoir une tablette en coque étanche. En plus tu peux prendre une tablette en 11 pouces qui sera plus sympa qu'un écran fixe en seulement 8 pouces.

AvA eKe:Mais du coup ta tablette en mode répéteur bosse en wifi avec ta centrale de navigation ? Ayant un petout petit matelot à bord j'avoue essayer d'éliminer tout ce qui est ondes au maximum... Donc wifi pas glop pour moi et je trouvais l'idée du cable HDMI qui court dans le plafond moins "aggressive". ·le 19 juil. 2020 15:42
Fabien83:Ah oui dans mon cas le wifi est malheureusement incontournable. A la maison j'ai tout gardé en filaire pendant longtemps mais avec l'arrivée des tablettes je me suis résigné à utiliser le wifi. Du coup wifi au bateau aussi. Je comprends très bien ta position. Par contre est-ce que tu n'aurais pas intérêt à trouver un traceur de cartes d'occasion qui sera prévu pour être installé dehors dans le cockpit ? (luminosité forte et bonne étanchéité) ·le 19 juil. 2020 15:50
AvA eKe:J'ai déjà un traceur qui ets d'ailleurs le seul GPS du bord... (nouveau voilier) je doute de la fiabilité du bouzin (même si c'est étiqueté " Standard Horizon") et led cartes en C-Map sont vraiment honereuses même en seconde main. L'ecran déporté dans le cockpit serait zu final plus un bonus qu'une vrai nécessité (mais bonus sympa quand même).·le 19 juil. 2020 15:54
jdmuys:Le plus gros émetteur d’ondes autour de toi, tu ne pourras pas le supprimer. C’est le soleil. Il nous inonde d’ondes électro-magnétiques sur un large spectre depuis plus de 4 milliards d’années. Ça nous fait assez de recul pour savoir qu’elles ne sont nocives que quand elles sont ionisantes. Tu peux brancher un wifi en toute quiétude. ·le 19 juil. 2020 23:01
Ajouter un commentairePublier
outremeroutremer
19 juil. 2020

Le plus rationnel est d'avoir des écrans alimentés en autonome et de brancher dessus les sorties de ou des ordinateurs à la mode du moment. Comme tout est sujet à panne en plus on simplifie nettement le dépannage. Le Raspberry IV chauffe vraiment beaucoup, cela n'arrange pas les choses.

AvA eKe:A priori les problèmes de chauffe du PI4 ont été corrigés sur la version 1.2 4GB et sur la version 8GB. Reste que ce sue tu dis est plein de bon sens... Merci·le 19 juil. 2020 15:40
Now:Bonjour, Le Pi 3 ne chauffe pas du tout et suffit pour faire un traceur.·le 19 juil. 2020 17:04
BMayer (LauBen):Voir même un RPi 2...·le 19 juil. 2020 17:34
Fabien83:Idem, j'ai un Pi2 model b, ça marche bien. Ça rame à peine une demi seconde quand je zoome sur OpenCPN mais vu ce que ça consomme c'est un très petit inconvénient. ·le 19 juil. 2020 17:38
AvA eKe:Je me suis décidé sur le pi4 8gb car différence de prix pas folle. En terme de conso certes ça boit un peu plus mais pas tant que ça... Reste à voir la chauffe, j'ai prévu un dissipateur en alu sans ventilo conseillé sur un autre post qui devrait faire le boulot. ·le 19 juil. 2020 18:13
Tai:Pour la chauffe pas de problèmes, j ai mis un ventilo au cas où et aux Antilles il reste sous les 50 degres·le 28 août 2020 14:06
Ajouter un commentairePublier
duduzanziduduzanzi
19 juil. 2020

j'utilise une tv de camping car ou de bateau alimenté en 12 v Connection en hdmi acheté 30€ SUR lbc avec le support vesa .

AvA eKe:Effectivement j'ai oublié d'énumérer cette option. Ça donne quoi en terme de qualité d'image (notamment pour le texte)? Équivalent moniteur de pc ou un peu délavé "flou"? Concernant la consommation il me semble avoir lu qu'en général c'était assez gourmand (sauf modèle eco coûteux) . Tu sais combien ça croque en AMP/h ? ·le 19 juil. 2020 16:50
Sarkis:J'ai une tv achetée chez electro depot. C'est une 20 pouces en 12v. Elle est donnée pour 19w. Connection hdmi et image de très bonne qualité. Le texte reste parfaitement lisible. Je l'ai raccordée à mon RPI 2B avec openplotter et une clé gps. Tout va bien.·le 19 juil. 2020 19:26
AvA eKe:Merci pour le retour Sarkis·le 19 juil. 2020 21:57
Now:J'avais ça aussi sur mon ancien bateau, une TV 12v, c'est vrai que ça marche bien aussi et c'est pas cher.·le 19 juil. 2020 22:27
Sarkis:Pour préciser, j'ai payé cette télé 99 euros. Electro dépot vend régulièrement ce type de télé en 12 v à des prix très bas. Je l'ai installée sur un bras articulé deavnt la table à carte. Elle me sert d'écran pour mon RPI et il suffit de la pivoter pour l'utiliser en télé (rarement d'ailleurs) confortablement allongés sur les banquettes du carré.·le 19 juil. 2020 23:25
Sarkis:Le bras articulé: www.amazon.fr[...]o04_s00 ·le 19 juil. 2020 23:27
Ajouter un commentairePublier
NowNow
19 juil. 202019 juil. 2020

Bonjour,

J'ai un 13,3" hdmi non tactile à la TAC, il y a les fixation VESA au dos.

Si tu comptes utiliser OpenCpn, il n'est pas trop fait pour une interface tactile à priori.

Pour l'interface, j'ai pris un mini clavier avec souri intégrée qui est très pratique (Rii mini X8).

J'en avait parlé ici (clavier et écran) : www.hisse-et-oh.com[...]du-bord

AvA eKe:Yes et merci à posteriori car j'ai acheté ce clavier suite à ton post ! Par contre j'y e ne comprends pas comment tu gère l'alim de ton écran n. Tu as coupé le fil pour garder la fiche et connecté + et - sur les fiches du GPIO du pi ? ·le 19 juil. 2020 17:42
Now:Pour l'écran, j'ai effectivement coupé le cordon pour récupéré la fiche, mais il n'est pas branché sur le GPIO du Pi, mais sur la petite alimentation que j'ai intégrée au boitier du Pi et qui alimente donc le Pi et l'écran à partir du 12v du bord.. ·le 19 juil. 2020 18:32
AvA eKe:Merci grâce à toi je sais dorénavant que ce moniteur tourne en 5v et permet un branchement simple ! ·le 19 juil. 2020 21:56
AvA eKe:Pour faire suite à cette question concernant l'alimentation. Mon écran m'a été livré mais sans bloc alimentation 220v. Il m'a juste été fourni une fiche adaptée à la connectique d'alimentation en 5v de l'écran. Le hic c'est que je n'ai aucune idée de la polarité... Aurais tu moyen de tester ta fiche pour voir si le plot du centre est positif ou négatif ? ·le 27 août 2020 12:07
Ajouter un commentairePublier
jeanlouisjeanlouis
19 juil. 2020

Bonjour
j'ai mis cet écran à la table à carte et il va bien
fr.aliexpress.com[...]69.html
il possède les 4 trous de fixation pour un support mais j'ai bricolé quelque chose de plus simple avec des clips et un tube de diamètre 25mm
fr.aliexpress.com[...]48.html

AvA eKe:Je l'ai vu conseillé sur un autre post et il fait partie de la sélection car vraiment pas cher. Du coup comment tu gère l'alim sur le pi ? USB ou secteur ? ·le 19 juil. 2020 18:02
jeanlouis:il est connecté sur un pc mais conviendra parfaitement pour un raspberry.il peut être alimenté de 2 façon : 5v USB ou 12v ·le 19 juil. 2020 22:02
jeanlouis:je n'avais pas lu les commentaires suivants.l'alimentation 12 v passe par un convertisseur 12 v par sécurité, je n'ai pas osé brancher en direct sur la batterie de bord·le 19 juil. 2020 22:07
AvA eKe:Juste un truc étrange. J'ai commandé et reçu le même produit et l'alimentation en direct sur le mien est en 5v et non 12v... ·le 27 août 2020 12:04
Aristideus:Rien d'étrange, il y a les 2. Du 5v via la prise usb, du 12v via la prise Jack cc. J'ai aussi un écran similaire avec les 2 possibilités, le transfo est dedans !Édit : par sécurité essayer d'abord en 5v sur le 2 entrées, nos amis chinois ne sont peut être pas rigoureux sur les descriptifs ! ·le 27 août 2020 23:27
Ajouter un commentairePublier
BMayer (LauBen)BMayer (LauBen)
19 juil. 2020

LauBen a un 24"VESA, marque boulanger, alimenté directement en 12v...

AvA eKe:24" je peux pas me permettre :) Mais du coup l'alim 12v tu as placé un convertisseur 12v->12v pour empêcher les surtensions où l'ecran tolère jusqu'à 15v ? Difficile de trouver ce genre d'information sur les fiches produits sur le net.... ·le 19 juil. 2020 17:46
BMayer (LauBen):Alimentation directe. Cerise sur le gâteau, pour charger les batteries PbCa au moteur, j'ai un Sterling, c-a-d qu'il y a allègrement plus de 15V quand ça charge.Et il y a un interrupteur pour couper le 12v à l'écran, bien sûr.·le 27 août 2020 13:08
Aristideus:Il vaut mieux quand même mettre un adaptateur dc-dc, cela coûtera moins cher que l'écran à changer ! Les composants électroniques surtout bas de gamme, n'aiment pas les surtensions, cela peut passer mais cela jouera sur la durée de vie·le 27 août 2020 18:39
BMayer (LauBen):Il fonctionne tellement peu souvent...·le 27 août 2020 20:41
Aristideus:Il faut surtout qu'il fonctionne quand on en a besoin !L'interrupteur est celui de l'écran ou un interrupteur bipolaire sur la ligne ? Car dans le premier cas s'il s'agit d'un mode "veille" il est possible qu'une partie de l'alimentation soit encore sous tension donc soumise aux fluctuations des volts·le 27 août 2020 22:31
BMayer (LauBen):Un bipolaire sur la ligne :-)·le 27 août 2020 23:29
Aristideus:Respect ! 😄·le 28 août 2020 13:28
Ajouter un commentairePublier
AvA eKeAvA eKe
19 juil. 2020

Différence consommation entre les modèles de PI. La différence entre le 3 et le 4 est bien réelle mais me semble minime. Le gros post de consommation étant l'écran...

consommation

yannbisyannbis
20 juil. 2020

beaucoup d'écran standards vendus en 220v sont en fait alimentés en 12v via une alim externe (comme un PC portable)
C'est rarement écrit sur l descriptif, on le comprend parfois aux photos, ou a voir en magasin.
Du coup ce sont des produits grand public pas chers, voire d'occasion en 15" ça se trouve

LeMoko:Bonjour Yannbis beaucoup c 'est un peu fort ...oui cela existe mais tu as aussi en 19v sans être spécifier.Le Moko·le 27 août 2020 15:45
Ajouter un commentairePublier
TaiTai
21 juil. 2020

Tu peux tout à fait démonter un écran de pc portable et y mettre un contrôler 12v, c est facile. Nous on a un écran 12v, vendu chez kubii, tactile. C est nickel mais parfois un peu petit.

Fabien83Fabien83
21 juil. 2020

Un petit tuto pour l'installation d'un controlleur 12V :
www.manweodyssey.com[...]bateau/

AvA eKeAvA eKe
27 août 202027 août 2020

J'ai finalement opté pour suggéré par Jean Louis. Je l'ai bien reçu mais pas encore mis en route car un doute m'habite...

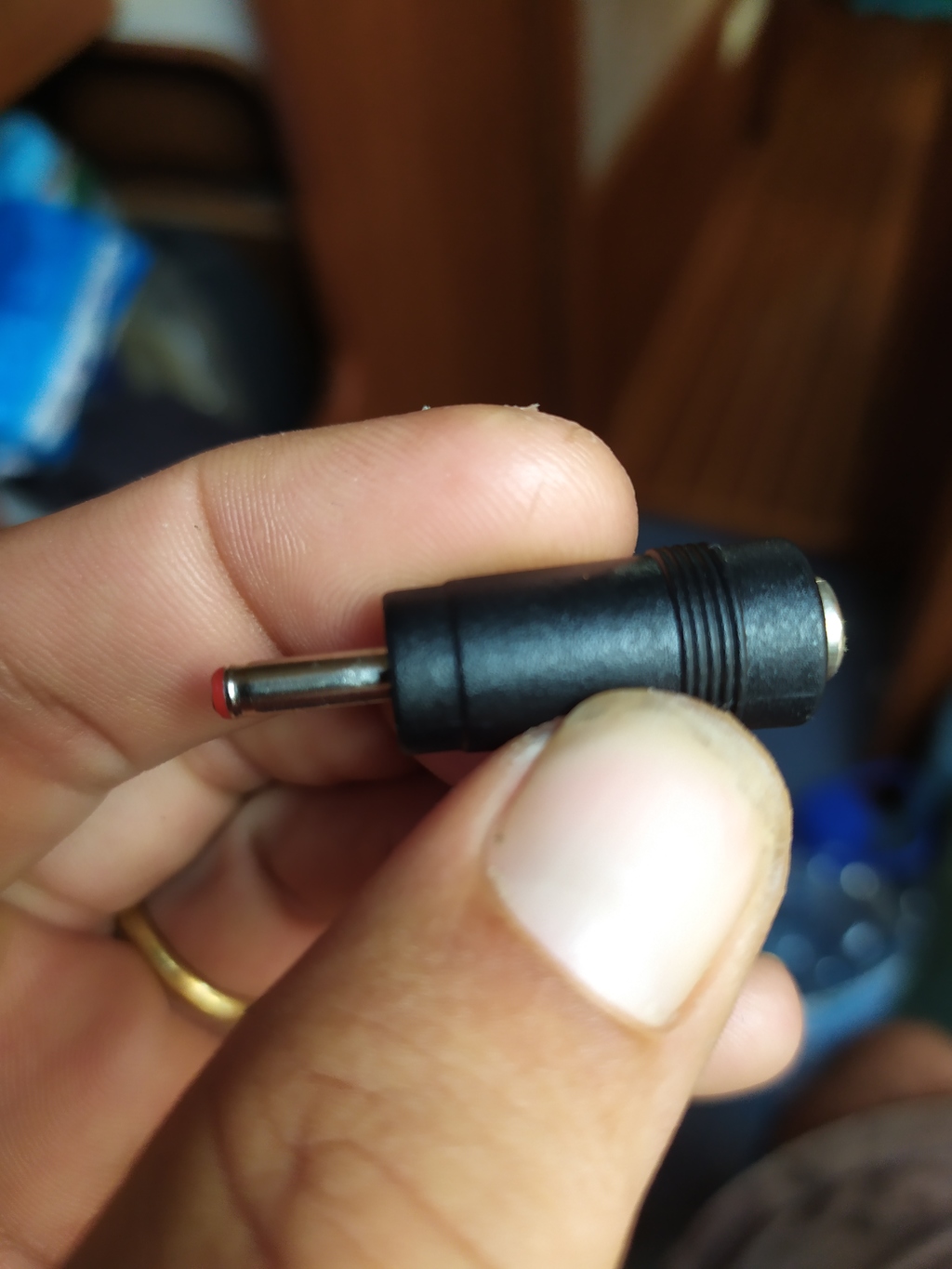

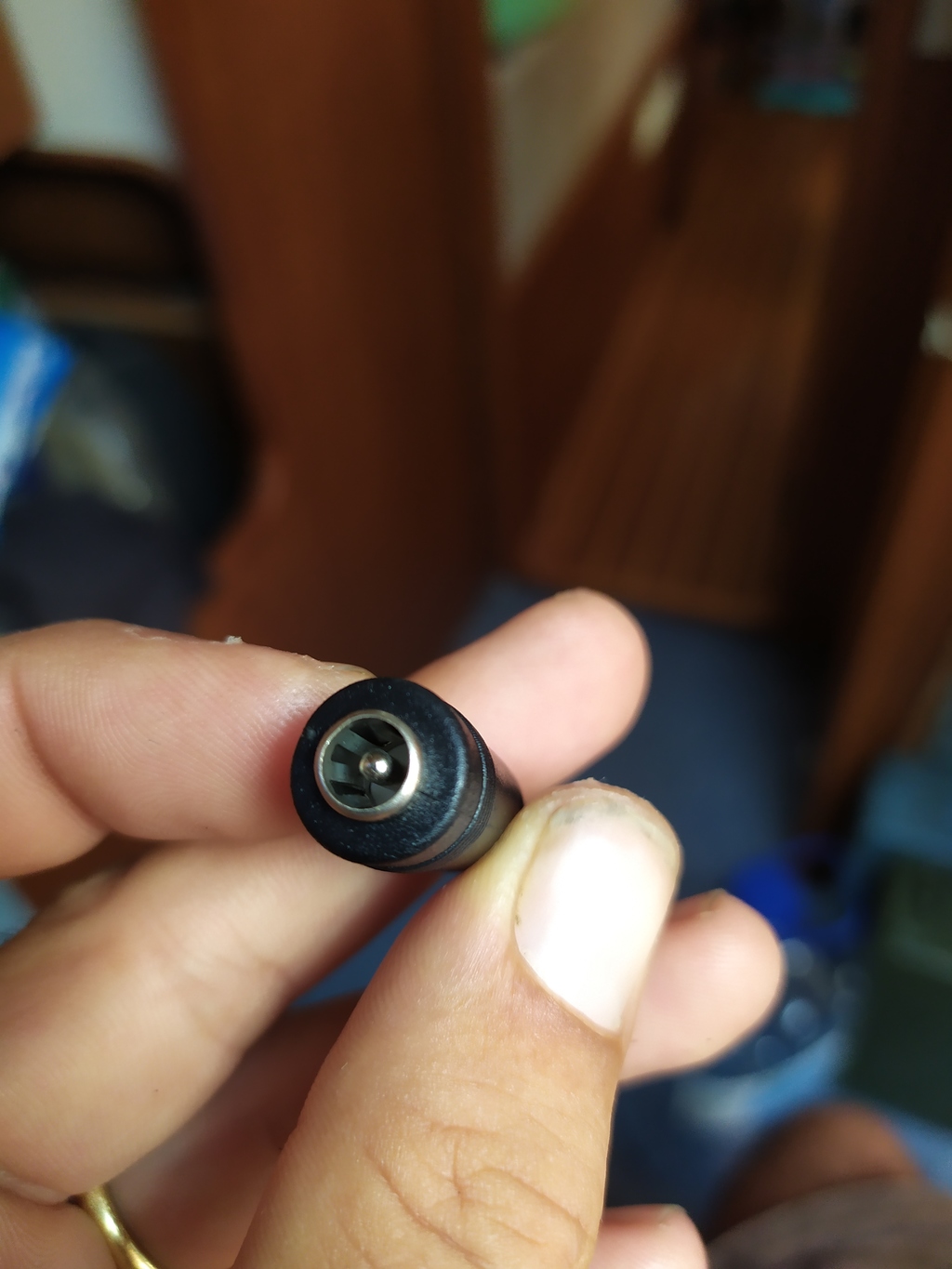

Pas d'adapateur secteur fourni seulement une fiche à connecter sur l'entrée 5v de l'écran. En soit rien de compliqué sauf qu'il n'est mentionné nul part la polarité... Que mettre au centre : + ou -?

Une inversion de polarité peut elle créer des dommage à l'écran ?

Aristideus:Oui.... fortes chances de le cramer car alimentation DCAvez vous la polarité de l'alimentation ?, Et n'y a t il pas de schéma sur l'écran à côté de la prise ?·le 27 août 2020 18:29
Aristideus:Pour l'alimentation, il suffit de tester avec un multimètre, Pour l'écran n'y a t'il rien de marqué sur la notice livrée ?En principe-et sous toutes réserves- le + est souvent au centre, la masse à l'extérieur (pour la partie mâle de l'adaptateur ).... j'engage en rien ma responsabilité !!·le 27 août 2020 18:35
AvA eKe:Pas de bloc alim donc aucune moyen de tester. Pas de doc et pas de schéma de polarité sur l'ecran. Je ne me plains pas j'ai fait le choix d'acheter chinois et ça fait partie du jeu.... ·le 27 août 2020 20:57
Aristideus:Espérons que le vendeur réponde. par contre vous souhaitez l'alimenter comment ? en direct sur la batterie du bateau ?Pour tester, ou inverser la polarité, il est possible d'utiliser ce type de bornier : Par contre, sur un bateau, des fils vissés ce n'est pas l'idéal, il vaut mieux un Jack serti, ou alors ne pas hésiter à sortir le pistolet à colle ! Il faudra aussi penser à protéger la ligne. ·le 27 août 2020 22:19
Aristideus:En regardant le lien donné il est bien marqué que l'écran peut être alimenté en 5 et 12v, le Jack est pour le 12v.·le 27 août 2020 22:39
Now:Le mien (qui ressemble mais c'est peut être pas exactement le même?) est alimenté en 5v par la prise jack. C'est ce qui était indiqué sur la doc et c'est ce qui sortait de la petite alim 220v livré avec.Mais l'entrée est très tolérante, si on l'alimente en 12v il marche quand même (je sais, j'ai essayé).·le 27 août 2020 23:04
Aristideus:C'est vrai que dans le doute et s'il n'y a rien sur la notice il vaut mieux commencer par alimenter le Jack aussi en 5v·le 27 août 2020 23:28
Ajouter un commentairePublier
TaiTai
27 août 2020

Bonjour,

Il n y a pas de règle, il doit y avoir un petit dessin proche de la description du dc. Le dessin ressemble à la prise et porte les indications de polarité.

TaiTai
27 août 2020

Un autre truc, rares sont les régulateurs 12/19 performants. Souvent, malgré le bon sens, un transfo 12/220 puis 220/19 sera meilleurs. (à moins de trouver le bon régulateur)

Aristideus:Faut peut être se poser la question de l'amperage car le coût du convertisseur risque d'en patir·le 27 août 2020 19:04
Ajouter un commentairePublier
NowNow
27 août 202027 août 2020

Bonjour,

Oui, en principe, le plus est au centre ... sauf quand c'est le contraire... si il y avait le câble avec, tu aurais pu sonder la tresse et le fil +, mais si je comprends bien, ils n'ont mis que la fiche seule sans indications?

Dans ce cas, je ne vois pas comment savoir à coup sur... il doit bien y avoir une indication sur l'écran lui même non? Sinon, poser la question au vendeur ... si il sait!

Tu devrait avoir un petit dessin à coté de la prise DC sur l'écran. Voir l'exemple en photo ci joint pour un positif au centre.

AvA eKe:Aucune indication sur l'ecran et aucune notice : flou complet... J'ai contacté le vendeur sans grand espoir·le 27 août 2020 20:55
Now:En attendant, tu peux l'alimenter via la prise USB.·le 27 août 2020 22:24
Aristideus:En 5v pour l'usb 😉·le 27 août 2020 22:39
yannbis:et peut être (mais peu probable) qu'en alimentant en USB/5V il y aura une tension présente sur le connecteur 12V. A tenter....·le 27 août 2020 23:00
Ajouter un commentairePublier
AristideusAristideus
27 août 2020

Très bonne remarque de Yannbis, si en alimentant l'usb on trouve une tension sur le Jack, on sera fixé sur la valeur et surtout cela permettra via le multimètre de connaître la polarité

Aristideus:Je précise que même à voltage identique, il vaudrait mieux passer par le jack (tenue au mouvement, surface de contact, solidité, ampérage)·le 28 août 2020 13:39
Ajouter un commentairePublier
AvA eKeAvA eKe
28 août 202028 août 2020

Positif au centre ! Testé et validé.
J'alimente par le convertisseur 12v / 5v qui alimente le pi via GPIO. Cette option me plait plus qu'une alimentation en USB.

EDIT : merci à tous pour votre aide ! Hisse et Ho et sa communauté c'est t quand même royal !!!

Now:Cool. Donc, c'est bien une alim en 5v et pas en 12v. Le mien est alimenté pareil, par le convertisseur qui alimente le Pi. C'est logique en fait, la tension est la même qu'on passe par l'USB ou le jack, il n'y a pas de convertisseur interne. Mais bon, c'est un peu pénible de recevoir un appareil sans aucune doc ni même une indication dans le descriptif du site.Et il t'as répondu le vendeur?·le 28 août 2020 21:45
Aristideus:Une bonne nouvelle!Serait-il possible d'avoir les références du convertisseur?Je connais pas le schéma électrique du Pi4, mais si cela est comme la framboise 3, il faut une alimentation de très bonne qualité pour alimenter par les gpio car il n'y a pas protection sur ces derniers, alors que l'alimentation par le micro USB dispose d'une protection interne contré les surtensions (fusible)Par contre passer par les gpio prend tout son sens en cas de montage d'un "hat" (puissance disponible et absence de chute de tension pouvant être provoquée par ledit fusible en cas de forte charge avec les périphériques), histoire de ne pas se retrouver avec un petit éclair dans le coin de l'image maintenant qu'on a un bel écran !·le 28 août 2020 23:53
Ajouter un commentairePublier
AvA eKeAvA eKe
29 août 2020

@ Aristedeus : j'utilise ce qui est tolérant sur le voltage en entrée et semble constant sur ce qu'il sort.

Je me demande si je vais pas ajouter un . Ça coûte rien mais ça fait un bazar qui brille en plus à la table à carte. Après l'idée d'avoir un oeil sur la tension consommation peut peut-être permettre d'anticiper et d'éviter de cramer un écran ou un pi si le convertisseur vient à "bricoler".

@ Now : évidemment aucune réponse du vendeur mais en épluchant les 187 questions liées à l'objet sur aliexpress j'ai fini par trouver ma réponse.vu que ça collait avec ce que l'on me disait ici j'ai pas cherché midi à quatorze.

Aristideus:Merci pour la référence, je n'utilise pas ce type Buck pour mes montages, mais cela outre l'étanchéité, permet de passer un ampérage correct pour le prix .Pour le voltmètre, de mon expérience c'est un peu la loterie sur la qualité, et pour les modèles avec ampèremètre c'est souvent l'anarchie pour les branchements car rien n'est standard.j'en ai cramé plus d'un ! Pour la tension, pour être au plus juste sûr l'ensemble du circuit, il faut prévoir une alimentation par pile car sinon la charge fausse la mesure. Une lecture instructive sur le sujet : www.radioman33.com[...]is.html ·le 02 sept. 2020 23:46
Ajouter un commentairePublier
PhilGéPhilGé
30 août 2020

Vu que tu as trouvé cet écran largement plébiscité par beaucoup et conseillé (au moins) par ma pomme, il suffisait d'envoyer un MP concernant cet adaptateur pour confirmation.
Positif au centre.
Mais perso, pas utilisé. Je passe le 5 volt pour des raisons de simplicité. Il est d'ailleurs facile d'ouvrir le cadre (en alu) pour accéder aux bornes et éventuellement faire un piquage (avec interrupteur et/ou fusible).

NowNow
30 août 202030 août 2020

Je passe le 5 volt pour des raisons de simplicité

Ben c'est ce qu'on fait tous, vu que cet écran et ces semblables sont alimentés en 5v.
