Besoin d'aide pour une pièce de mon Navik ( étrier inox)

Bonsoir,

ma demande d'aide mis dans mon fil:" régulateur d'allure pour un fifty" n'étant pas très explicite et noyée dans la masse,
je lance donc cet appel à l'aide concernant la pièce "étrillé inox"
En cours d'installation d'un Navik , en étudiant la notice , je pense qu'il me manque une petite pièce au niveau de la tourelle à l'opposé de la roulette.
Celle ci est dénommée "étrillé inox " qui, je suppose, doit éviter que l'ensemble tourelle et son axe verticale se fasse la male.

il me semble que la réponse d'outremer , sur l'autre fil,concerne la roulette d'orientation de l'aérien mais je n'ai pas vue distinctement cet étrillé sur mes différentes docs ( .pdf)

Aussi si quelqu'un pourrait me faire un schéma ou photo de cette pièce.

Merci
Cdt
Joël

L'équipage
#Fifty
JC22JC22
14 déc. 2013
outremeroutremer
14 déc. 2013

Perso en relisant la doc téléchargeable via google il y a 2 photos, plus une encore plus nette dans les propositions images de google, montrant une piece de verrouillage inox en forme d'étrier en dessous de la tourrelle complètement montée. Le montage est d'une grande logique.
De toute façon vous serez bien obligé de sécuriser l'assemblage. Mais chacun peut avoir son opinion sur l'interprétation d'une image.

Répondre
GRIBOU246GRIBOU246
15 déc. 2013

Exact, cette pièce que l'on tire ou pousse verrouille la possibilité de la tourelle de s'envoler.
dommage je ne l'ai pas sous la main pour t'en faire un dessin coté. facile à fabriquer.
JJ

Répondre
JC22JC22
15 déc. 2013

Bonjour,

merci à vous deux , je refouille le web et mes doc
si entre temps quelqu'un l'a sous la main je suis bien sur toujours preneur de la photo.

cdt

Répondre
vonikvonik
15 déc. 201316 juin 2020

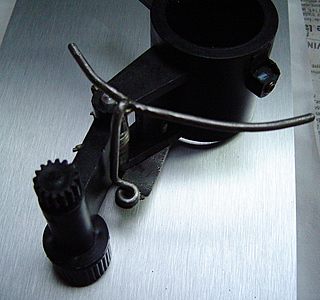

bonjour je pense que c'est de cette piece que tu parle? je m'en suis fabriqué une après avoir perdu celle d'origine

Répondre
JC22JC22
16 déc. 201316 juin 2020

bonjour,

voici une photo qui montre un morceau de cassé au niveau d'une vis pointeau. je pense que c'est là que se fixe aussi l'étrier qui me manque. mais comment est-il fixé et quelle est sa forme?
j'ai encore fouillé les photo du web sans trouver.

merci de votre aide
Cdt

Répondre
