Bagues de safran - imprimante 3D

Bonjour,

Je voudrais changer les deux bagues de safran de mon surprise. Il s'agit de deux paliers lisses tous simples. Mais le chantier n'existe plus, BG race ne répond pas et les fournisseurs habituels d'archambault n'ont plus de pièces.
J'ai les cotes, je me disais que je pouvais facilement faire ca sur imprimante 3D. Il me manque une info cependant : quel materiau?

L'équipage
manouchmanouch
27 nov. 2015
philou2philou2
27 nov. 2015

L' Ertacétal est le plus adapté, il n'absorbe pas l'eau et donc ne gonfle pas.

Répondre
NowNow
27 nov. 201527 nov. 2015

Bonjour,

Normalement les paliers sont en ertalite (Ertalon?) certains en inox? (sur le surprise je ne sais pas)

Les imprimantes 3D les plus courantes impriment en ABS et/ou PLA, mais dans ce cas, ça ne sera pas suffisamment solide (et de loin)

Je sais qu'il existe des imprimantes qui peuvent utiliser des matériaux très différents et certaines même utilisent des fils métalliques, mais le problème sera d'en trouver une et quid de la résistance? ...

Les efforts sont très importants sur un safran, même sur un petit bateau, il ne me semble pas que l'impression 3D soit une bonne idée pour des paliers de safran. (même, je pense que c'est une mauvaise idée).

Pourquoi ne pas demander simplement à un tourneur de te refaire les mêmes? ça sera facile pour lui et rapide et pas cher pour toi.

Répondre
LOUKOUM5LOUKOUM5
27 nov. 2015

Bonjour,

Si ça correspond...
www.ettore-yachting.com[...]uct.asp

Répondre
tiboulentiboulen
20 jan. 2022

Bonjour on avait fait faire des bagues de safran de surprise par un tourneur, dans un materiaux nommé POM

Répondre
jusliensmtjusliensmt
20 jan. 2022

salut , avec le PETG tu peux tenter le coup, on utilise ca au taf sur des pieces complexe
Ma poulie de tète de mat sur un fisrt 24 est faite ainsi (deux ans) et j'ai beaucoup de Pieces imprimés comme ceci (résine et petg) sans auccun soucis.
pour le petg attention il faut une impression a au moins 245 degrés a la buse est le plateau a 60 degrés pour éviter le warning.
si tes bagues sont simple fait les tourner plutôt, ca reste mieux.
ju

Répondre
tiki83120tiki83120
20 jan. 2022

Bonjour,
Adepte de tournage/fraisage et impression 3D je ne me risquerais pas à faire cette bague en impression 3D. Il sera plus sûr de trouver un tourneur pour réaliser cette pièce.

guide_choix plastiques.pdf
Répondre
NowNow
20 jan. 2022

Bonjour,

Je confirme, j'utilise l'impression 3D quotidiennement pour mon boulot depuis longtemps, j'ai aussi de plus en plus de pièces faites en impression 3D sur mon bateau, mais je ne ferais pas de bagues de safran même pour un petit bateau, ça ne tiendra pas 5 min de nav.

Il est assez facile de trouver ou de faire faire des bagues en Ertalite si vous avez les dimensions.
IL faut juste faire attention en s'adressant à un tourneur qui n'aurait pas l'habitude de ce genres de pièces, car il y a différents matériaux qui se ressemblent mais ne sont pas équivalents. Il faut un matériaux qui n'absorbe pas l'eau. Il ne faut pas le laisser choisir le matériau sans vérifier que ça correspond bien.

Répondre
borevalhvbrborevalhvbr
21 jan. 2022

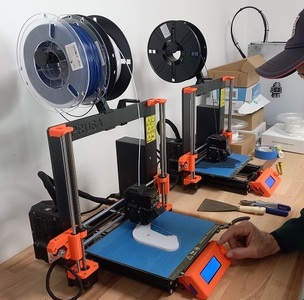

Bonjour, l'impression 3D est très pratique et je signale que pour ceux qui habite pas loin de Toulon il y a un FAB LAB à Sanary pour 25€/an avec des machines de très bonne qualité ainsi qu'un responsable prêt à aider et c'est dommage peu de monde pour l'instant...Br.

Répondre
yannbisyannbis
21 jan. 2022

[Pub] Pour ceux que le sujet intéresse, voir ce fil qui vous mènera également à l'annuaire de pièces 3D:
www.hisse-et-oh.com[...]sion-3d

et l'annuaire de pièces 3D marines sur thingiverse

Répondre
JefdAvonJefdAvon
23 jan. 2022

Bonjour
D'accord avec Now, l'impression 3D pour une bague de safran, ça ne me semble pas une bonne idée... Il y a toujours un axe ou la résistance de la pièce est faible.
C'est en plus une pièce cachée , difficilement accessible et qui en cas de rupture peut poser quelques difficultés.
Je parle du process filament, les autres je ne connais pas assez.
Je ferais plutôt un usinage au tour a partir d'un rond. Un POM peut le faire mais il faut éviter le contact avec de l'alu et le bronze (risque de dégradation)
Polyamide: prendre en compte le gonflement dans l'eau!
PET (Ertalyte): ne gonfle pas, prendre le grade lubrifié (TX)

Répondre
MixelMixel
23 jan. 2022

Pour moi ERTACETAL POM
Commandé en fin mars 2021 sur usineur.fr à Tour42169 (usineur ayant fait l'offre qui me paraissait la meilleure tant sur le plan qualitatif que pour son prix (134€ les 4 bagues de 72 + épaulement de 90, longueur 110mm)
Très bonne communication avec le tourneur, livraison sous 10 jours (moins qu'annoncé) et totalement satisfait de la prestation .

Répondre
lolapololapo
23 jan. 2022

Quand on voit l'usure en oblique d'un safran sur une bague en Pom , je ne me risquerais pas.
À Trinidad, 2 bagues en Delrin m'ont coûté 250 $ us.
Le devis avait démarré à 450.$us.
Il a fallu bataillé et trouver le bon tourneur....

Répondre
