Atténuation leds tableau de bord

Bonjour,

Pour nos électriciens : mon tableau de bord 12 v avait des 18 petites lampes témoins à incandescences. Je les ai remplacées par des LED, problème, elles sont beaucoup trop fortes la nuit car elles sont situées devant le pare brise du voilier (quand poste de conduite ou veille intérieure).

Chaque LED est alimentée en positif par chaque disjoncteur en marche, je ne souhaite pas faire un système d’atténuation pour chaque LED via les positifs...

Question Est-ce que je peux toutes les atténuer via le négatif commun et avec quoi ? une résistance, un potentiomètre a piste, un rhéostat ? vu la multiplicité des sources je ne peux quand même pas mettre un atténuateur électronique pour chaque led...

Merci de votre aide !

Ps : pour les 6 leds 220 v, pas de pb la nuit en mer....

L'équipage
30 oct. 2024
30 oct. 2024

tu peux mettre une résistance commune sur le négatif ou le positif, c'est indifférent.

la valeur et la puissance de la résistance sont à calculer selon leur couleur et leur type.


31 oct. 2024

Non, l'atténuation va varier suivant le nombre de led allumées.


31 oct. 2024

Il faut ajouter une résistance en série avec chaque led pour faire chuter la tension et limiter le courant dans la led


31 oct. 2024

je suis parti du principe que toutes les led étaient en parallèle pour éclairer le tableau de bord, auquel cas une seule résistance suffit.

évidemment, si c'est une led par instrument, il faut une résistance par led.

sauf à refaire un câblage pour que tous les négatifs soient sur le même fil...


31 oct. 2024

Solution de "vieux" : dans le temps, nous passions un vernis à ongle, par exemple sur les éclairages de compas.


31 oct. 2024

J'ai le cas de figure sur mon tableau... led verte ou rouge allumée, 10 voies. J'ai mis une résistance par led selon le type de led selon préco fournisseur et comme ça crachait encore trop, j'ai rajouter un interupteur sur le négatif commun... fin de l'histoire


31 oct. 2024

Merci des réponses,

Avec le vernis ça le fait pas car vertical et ça goutte et j’ai pas le courage de tout demonter..
Mais avec un potentiomètre ou un rhéostat sur le négatif de toutes les leds (avec arrêt comme ça la nuit en temps normal on éteint…) ça le ferait ? Toutes les leds sont rouges…


Lady_C:oui, c'est ce que je fais pour mes montages électroniques (arduino et esp32) quand il y a plusieurs led de même couleur, une seule résistance sur le négatif.
un potentiomètre peut aussi être utilisé, bien sûr, puisque c'est une résistance variable. je vois un souci possible : tes led sont certainement alimentées en 12 volts, et il y a déjà des résistances internes.
abaisser la tension d'entrée est susceptible de les faire décrocher, au lieu de les atténuer. ·le 31 oct. 11:52
yamay13:ok j’ ai en stock û potentiomètre avec arrêt de 5 watts et de 10 KO ça le ferait ? ·le 31 oct. 12:24
yamay13:je crois que les led comme celles ci font aux alentours de o,3 watts·le 31 oct. 12:25
Lady_C:la plage de réglage va être limitée avec un potard de 10 kO
on serait plutôt en dessous du 1 kO
www.positron-libre.com[...]led.php ·le 31 oct. 12:53
yamay13:tu veux dire que ca va trop atténuer, j ai vu le tableau c est pour une led ? moi j’ entre une dizaine et une quinzaine en même temps … ·le 01 nov. 12:21
31 oct. 2024

du scotche électrique blanc c 'est que jais fait sur les radiateur électrique a la maison


yamay13:oui en nav j ai tout scotché ! ·le 01 nov. 12:18
31 oct. 2024

Bonjour

Suis confronté au même problème.
Plutôt que la solution pose de résistances qui me parait un peu fastidieuse vu le nombre de leds en jeu, je verrais plutôt l'adjonction d'un cache translucide de belle aspect et durable.

J'ai trouvé cela sur le net:
funecobikes.com[...]chrader
ou
funecobikes.com[...]t-par-5

On peut sans doute trouver mieux.


02 déc. 2024

Bonjour,
Suite à mon questionnement sur ce post pour diminuer ou couper les led trop fortes du tableau de bord la nuit, j’avais opté pour un interrupteur sur le négatif commun des quelques 27 nouveaux voyants/ diodes du tableau de bord.
Mais quand je coupe l’ arrivée commune du négatif un grand nombre s’éclaire!!! certes un peu moins fort mais …avec la masse branchée ça fonctionne normalement, ceux qui doivent s’ éclairer le font mais trop bien entendu toujours trop fort m, si j’intercale une résistance ou un potentiomètre pareil, ça s’éclaire comme quand c’est coupé a savoir n’importe comment
Mince … , je voudrais juste les couper car elles se reflètent sur le pare brise la nuit …

Help , merci d’avance!


Lady_C:sans schéma de branchement de toutes ces leds, difficile de répondre.
manifestement, tu as un retour.·le 02 déc. 13:43
02 déc. 2024

En fait c’ est très simple chaque + de chaque led est relié a un disjoncteur et les - sont relies en commun au - de l’installation.
Quandje coupe les moins un certain nombre de led s’éclairent sauf si tous les disjoncteurs sont enclenchés..


yamay13:j’ ai l’ompression que pour que les led ´ s’ éteignent, il leur faut un retour egal par le moins , pas affaibli car en intercalant un résistance en série cela fait pareilUne diode sur chaque moins ??Grrrr 🤪·le 02 déc. 14:39
02 déc. 2024

et que les disjoncteur sont tous enclenchés, là je coupe les moins et tous s’éteint .


02 déc. 202402 déc. 2024

Juste un petit point électronique : les leds sont pilotées en courant.
Donc si on veut baisser la luminosité d'une led il faut baisser son courant
Avec U=RI, comme U=12V, il reste à faire varier la R en série avec toute led (ou parfois intégrée dans le boitier led, mais toujours bien présente)

le problème qui se pose ici, c'est que soit on réduit I individuellement (sur les bornes +) mais c'est lourd à faire;
Soit on réduit globalement I sur le moins, ce qui n'est pas une bonne idée car si une seule led est allumée, elle sera très lumineuse, et si plusieurs sont allumées, elles vont se partager le courant, avec peu pour chacune, donc éclairage faible.

Pas de solution idéale donc...
On peut imaginer des caches sur mesure en impression 3D avec choix du matériau et de l'épaisseur.


02 déc. 2024

je suis d’accord mais le problème est que je me suis résigné a mettre seulement un interrupteur sur le moins commun des 19 led pour couper la nuit toutes les led, et bien quand je coupe le moins la moitié des led s’allument! Quand je rebranche le moins tout remarche correctement !


02 déc. 2024

Bonjour,

Si les leds sont bien accessibles, ça fait 18 résistances à souder. En moins d'une demi heure c'est fait et pour un cout dérisoire.
Si les leds ne sont pas bien accessibles, alors c'est juste plus long.
Dans tous les cas, ça ne coute presque rien. (Si tu le fais toi même)

AMHA ça vaut le coup (et le cout) de faire correctement les choses, donc de mettre une résistance en série avec chaque led.


02 déc. 2024

hum je re-précise : quand les led sont toutes branchées sur le moins tout fonctionne normalement quan jn actionne les disjoncteurs même si c est trop fort, quand je coupe la
totalité des moins avec un interrupteur , la moitié des led se met a fonctionner alors que seulement quelques disjoncteur sont en service…


02 déc. 2024

et que rien ne devrait fonctionner sans le moins ?


02 déc. 2024

j'appuie la demande de schéma, si ça ne nous aide pas nous à comprendre et à t'aider, ça t'aidera peut être toi ;-)
Cette méthode fonctionne souvent!


02 déc. 2024

si des les led sont de mauvaise qualité et laissent passer du courant via le moins, peut-on mettre sur chaque moins une diode en série pour bloquer ce courant résiduel ?


02 déc. 2024

je vais faire un schema


02 déc. 2024

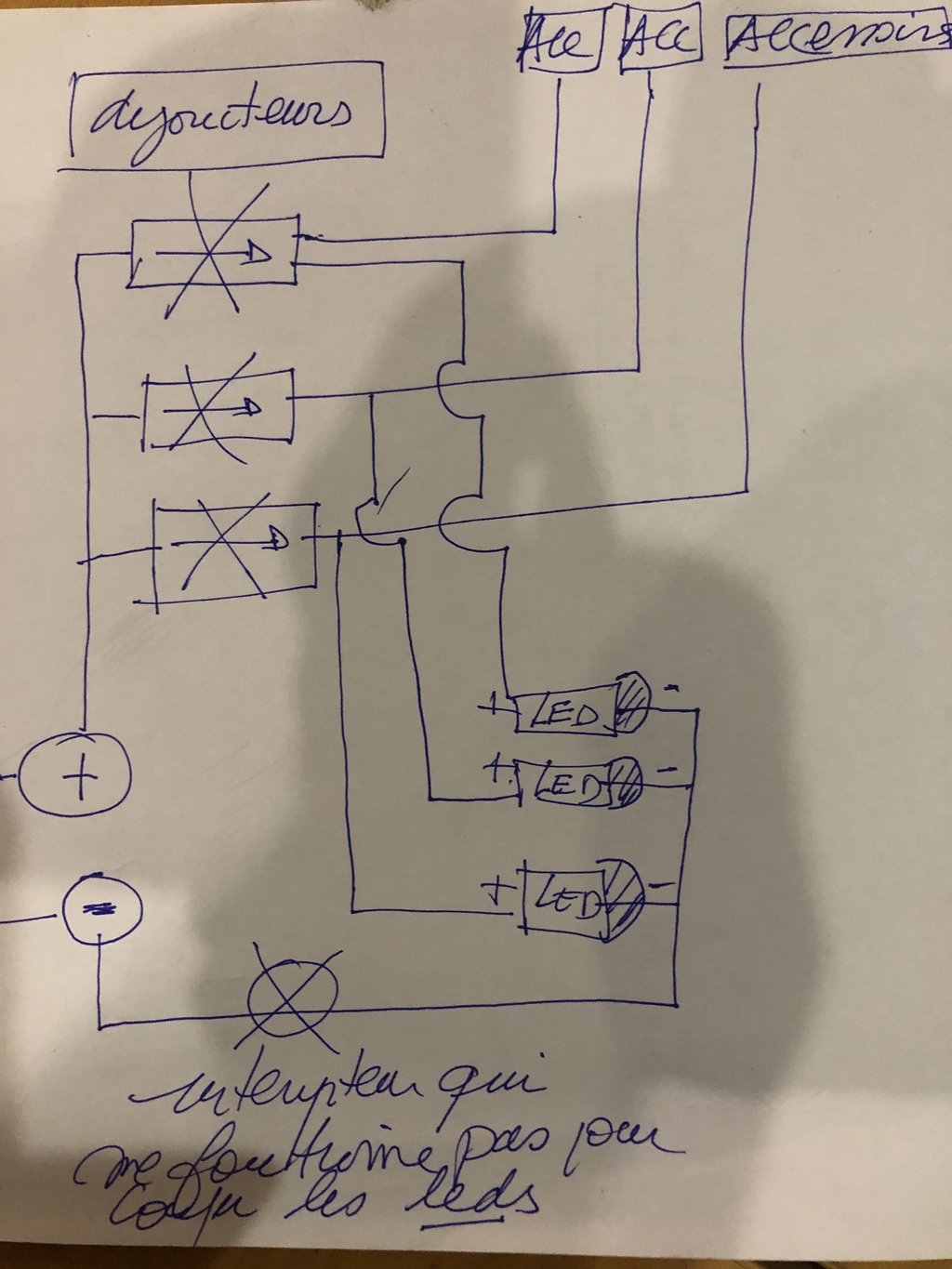

le schéma…


yamay13:y’ a ps plus simple…·le 02 déc. 18:35
02 déc. 2024

Le problème ne viendrait-il pas d'une induction électromagnétique par un courant alternatif ou pulsé? Une suggestion, sans aucune certitude de ne pas dire de bêtise, relier le moins commun des leds au plus 12v à l'aide d'une résistance lorsque il est isolé du négatif général à l'aide d'un interrupteur inverseur. La différence de potentiel aux deux bornes de chaque led serait ainsi annulée.


yannbis:dans ce cas tu crées une consommation permanente par la résistance.... de quoi vider la batterie à +/- long terme. si le négatif est vraiment coupé, que le courant soit alternatif ou pas il ne passe pas un interrupteur. ·le 02 déc. 21:40
Erickalon:Je n'ai pas du être assez clair. Je parle d'utiliser un interrupteur inverseur pour relier le négatif commun des led au positif et déconnecter en même temps ce négatif commun led au positif. Je ne ferme donc aucun circuit mais j'évite de permettre à une induction magnétique baladeuse hypothétique de mettre les led sous tension. Il est certain que si mon hypothèse est bonne, la très faible énergie transférée par cette induction vient tout de même de la batterie mais je pense qu'elle ne peut être que quasi négligeable en navigation.·le 03 déc. 18:53
Erickalon:Correction: Je parle d'utiliser un interrupteur inverseur pour relier le négatif commun des led au positif et déconnecter en même temps ce négatif commun led du négatif général.·le 03 déc. 18:55
02 déc. 2024

une diode c'est un bout de silicium avec des propriétés spécifiques, je vois mal une diode de "mauvaise qualité" qui ne remplisse pas sa fonction première de diode à savoir n'être passante que dans un sens (mais pourquoi pas?)
Sur les schémas il n'y a pas de résistance en série avec les diodes (enfin les LEDs), déjà il y a un souci à ce niveau, soit de schéma, soit d’appellation, soit de réalisation
peux tu préciser le modèle des LEDs?
peux tu repréciser en fonction de ce schéma le comportement exact pour les 4 cas suivants
- disjoncteur positif OUVERT /inter negatif OUVERT -> Led ON/OFF?
- disjoncteur positif OUVERT /inter negatif FERME -> Led ON/OFF?
etc..


02 déc. 2024

J'ai un tableau électrique avec une led pour chaque interrupteur. Comme elles sont alimentées en 12 v., j'ai mis à chacune une résistance en série, 2 k ohm si je me souviens bien. Si on augmente la valeur de la résistance, on doit pouvoir baisser la luminosité (mes leds sont atténuées par la résistance). Les leds sont ordinaires, pas prévues pour des variations d'intensité, mais elles tiennent le coup depuis plus de 20 ans.


Lady_C:à priori, 2 kohm est trop élevé pour une led blanche, typiquement 3.0v 20mA, il faut une résistance de 450 ohm
www.positron-libre.com[...]led.php ·le 02 déc. 23:34
yannbis:je ne pense pas, d'ailleurs la page en question indique plutot autour de 1k. et 2k ce serait juste moins luminueyx, ce qui est l'effet recherché·le 02 déc. 23:58
02 déc. 202402 déc. 2024

@Ebraball, les leds classiques nécessitent typiquement entre 5 et 20mA.
A 2kOhm sous 12V tu es à 6mA, c'est cohérent (probablement des LEDs rouges?)
On peut toujours réduire l’intensité électrique à la baisse pour réduire l'intensité lumineuse. Les leds supportent très bien ça.
En revanche il ne faut pas (trop) dépasser la valeur nominale, car dans ce cas ça crame (point noir au milieu de la led).

mais ta tournure de phrase laisse supposer une confusion que l'on pressent ailleurs dans ce fil, entre ( en utilisant le langage courant) :
- une LED (le composant électronique)
- un voyant à LED (une LED + une résistance en général)
- une ampoule/lampe à LEDs qui contient généralement un circuit électronique (toujours le cas dans le cas d'une ampoule LED 230V). ce circuit peut être compatible ou pas avec une commande d'intensité lumineuse. Mais la LED elle même s'en fiche bien.


03 déc. 2024

NB: j'ai négligé ci-dessus la tension de seuil de la diode (entre 1,5 et 3v) mais sous 12v l'ordre de grandeur reste ok.
En effet, il faudrait prendre U=12V - Vseuil , ou même plutôt U=14,5 - Vseuil pour éviter de tout cramer lors de la charge batterie, ce qui nous ramène autour de 12v pour le calcul.


03 déc. 2024

ce sont des voyants led rouges pour tableau de bord en 12v

Tout fonctionne correctement mais trop fort pour la veille de nuit.

j’ai opte pour ne pas atténuer mais de mettre un interrupteur sur le moins commun pour la nuit, mais quand je coupe le moins :

1 Si les 19 disjoncteurs sont coupés il ne se passe rien
2 si les 19 disjoncteurs sont en service les 19 voyants s’éteignent tous
3 s’il reste par exemple 1 seul disjoncteur en service sur 19 et que j’ai coupe le moins alors un certain nombre de voyants s’éclairent un peu moins fort et pas tous..grrrr

je suppose donc qu’il y a un retour entre les moins relies entre eux avant leur jonction avec le moins de la batterie ..


03 déc. 2024

merci bien de votre aide. je ne sais pas en quoi consiste ce retour …,
La seule chose bizarre que j’ai constaté dans l’installation électrique ce sont les lampes leds sur les va et viens des cabines …selon la position des deux interrupteurs du va et vient ca s’ éclaire ou pas parfois ca reste faiblement éclairé je me doute qu il y a des pb de polarité avec les led qui ont du remplacer des incandescences mais bon c’était comme cela …


03 déc. 2024

j’ai pas précisé ( je sais pas si c’ est utile) les 19 disjoncteurs sont thermiques avec des valeurs différents selon leur utilisation…


03 déc. 2024

Si tu veux faire varier la luminosité de tes leds (forte la journée pour les voir en plein soleil, mais faible la nuit pour ne pas t éblouir) , je te proposerais de mettre tes négatifs communs sur la sortie d une petite alim stabilisée en tention(alim variable, avec un petit potentiomètre pour le réglage. J ai pas trop regardé ,peut être qu un kit lm317 ou similair Alim stabilisée env 500mA ça doit faire l affaire.) Le côté positif de chaque LED sur les disjoncteurs comme sur ton schéma au dessus.
L alim ne fournit pas l alimentation positive de tes leds, mais régule la tentions du commun (le "négatif").

S'il l alim est réglé au minimum, proche de 0V, tes LEDs (avec leur résistances séries incorporées!) verront 12V donc luminosité maximale.
S'il ton alim est réglée sur env 6V, elles ne verront que 6V. Étant donné la résistance en série sur chaque LED, l intensité sera très faible et tes leds presque éteintes.
L avantage de l alim stabilisée, c est que cette tension de commande ne dépend pas du nombre de leds allumées ou éteint.

L alimentation électrique du kit est prise sur le 12v du bord.(et oui, il faut alimenter l alimentation. Dans quel monde vit on...)

Tu peux tester plusieurs réglage de potentiomètre. Une fois que tu a les valeurs du potentiomètre en ohm pour le réglage jour et pour le réglage nuits, rien ne t empêche de le remplace par deux résistances et un interrupteur 2 positions.

A essayer a tes risques et périls, je ne te paye pas un panneau neuf si tu crame tout.


03 déc. 202403 déc. 2024

@yamay13 si tu veux de l'aide efficace, prends le temps de répondre précisément aux questions posées pour t'aider...

```
peux tu préciser le modèle des LEDs?
peux tu repréciser en fonction de ce schéma le comportement exact pour les 4 cas suivants, pour une LED :
- disjoncteur positif OUVERT /inter négatif OUVERT -> Led ON/OFF?
- disjoncteur positif OUVERT /inter négatif FERME -> Led ON/OFF?
- disjoncteur positif FERME....

et idem par groupe, mais avec ces 2 variables d'entrée et cette variable de sortie décrite pour chaque cas.
- x disjoncteurs positif OUVERT / y inters négatif FERME -> x ou y Led ON/OFF/faible?

```
Bref, il faut de la logique, sinon on ne peut pas comprendre ce qui se passe. Idéalement, un tableau...

ce sont des voyants led rouges pour tableau de bord en 12v

tu as une référence? (très probablement ce ne sont pas de simples LED...) CEla dit le pb ne vient probablement pas de là


03 déc. 2024

bonjour,

mes études d'électronique remontent a très loin, mais il me semblait qu'une led, ca marche ou pas, mais pour faire varier l'intensité lumineuse d'une led, la seule façon est d'échantillonner son alim ( envoyer un signal carré en faisant varier la durée du plus par rapport a celle du zero sur une phase .


Lady_C:c'est une des façons de faire, mais on peut aussi moduler la tension d'alimentation avec des résistances. ·le 03 déc. 20:26
Toby64:justement, faire varier la tension ne va pas faire varier d'autant la luminosité d'une led, ce n'est pas comme une ampoule a filament.grosso modo, plus on monte la tension, en partant de zero, ca n'eclaire pas, puis ca éclaire, ca reste quasi constant puis ca claque !·le 03 déc. 21:09
yannbis:comme indiqué plusieurs ci dessous et ci-dessous, une LED se pilote en courant, pas en tension.Et si on ne sait pas piloter en courant mais qu'on peut générer un signal carré variable type PWM, on joue alors avec la persistance rétinienne.·le 03 déc. 22:35
Toby64:as tu un schema montrant comment piloter une led en courant ?·le 03 déc. 23:25
03 déc. 2024

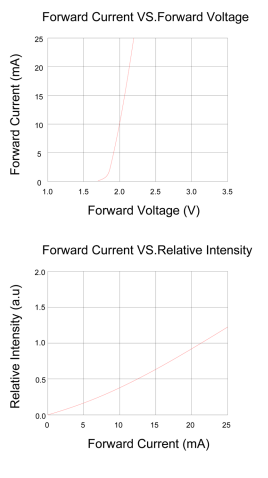

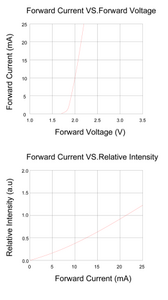

La luminosité varie de manière presque linéaire avec le courant mais celui n'est pas proportionnel à la tension.


03 déc. 2024

ça sent le sac de nœuds ton install...


03 déc. 202403 déc. 2024

ben on sait pas tant qu'on ne la connait pas suffisamment ;-)
mais oui, il y a un loup... le suspens est à son comble!


04 déc. 2024

Hello,

J'amène ma goutte d'eau à l'édifice.

Pour que les led s'allumes c'est qu'il y a circulation de courant. Les leds s'allument car elles n'ont pas besoin de beaucoup de courant pour.
Au lieu de laisser le circuit patte en l'air, branche le sur une veilleuse (ampoule) à filament et relie là au +12V (n'oublie pas de protéger le circuit avec un fusible. A la place d'un simple interrupteur utilise plutôt un inverseur qui envoi vers l'ampoule. L'ampoule peux aussi être remplacée par une résistance de valeur équivalente à l'ampoule. de toute façon l'ampoule ne s'allumera pas ;-) (sauf si ti met une des bornes à la masse et l'autre au +12v)

Désolé aucun loup dans cette affaire c'est de l'électronique. Loi d'ohm, des mailles des noeuds. L'erreur ici est de laisser la patte en l'air. Il faut ramener sur 1 potentiel.

pour faire varier la luminosité, la méthode la plus propre est effectivement de faire varier la tension moyenne par de la modulation en modulation longueur d'impulsion (MLI --> PWM en Anglais) un potentiomètre peux effectivement faire l'affaire mais l'intensité dépendra du nombre de circuits ouverts ou fermés.

N'hésite pas à faire un retour. Que tu fasse partager la mgie et que le lapin sorte du chapeau (lol)


04 déc. 2024

Bonjour , tout d’abord merci a tous pour vos réponses et contributions, si je n réponds pas a tous c’ est que je comprends pas bien les questions car je ne suis pas un specialiste.

Je rappelle mon pb : avec un montage très simple des voyants led (lampes)
je veux simplement les couper tous de nuit car ils se sont trop puissants et se reflètent sur le pare brise pour la veille.

Si je comprends bien la proposition de floo 11 avec son montage : on a l’ extinction des led en coupant le moins et,simultanément, en connectant l ensemble des moins des voyants led a un plus via une lampe ou résistance avec fusible on a a l’extinction des rémanentes des leds taquines ?


04 déc. 2024

on connectant les deux branchement via un inverseur


04 déc. 2024

Bon je vais essayer , pour le potentiomètre si je décidais en plus de faire varier l intensité lumineuse , je le positionnerais oú ? car quand je l’ai installé en série sur le moins ça fonctionne très bien en intensité d’ éclairage a condition que tous les disjoncteurs soient en fonction autrement s’il n’y en a sue quelque uns même pb ca s’éclaire un peu au hasard …


04 déc. 2024

en relisant e vois la même proposition de erikalon mais sans atténuation via une ampoule ressitance.,,


yamay13:Bon ca ne marche pas avec le système d’ alimentation des moins avec du plus via une ampoule et déconnectant l’ arrivée batterie du moins , quand j’ actionne un seul disjoncteur une dizaine de led s’ éclairent d’ailleurs les memes mais plus fort ! ·le 04 déc. 12:37
04 déc. 2024

Ça ne peut pas marcher avec un potentiomètre commun à toutes les LED car la chute de tension dépendra du nombre de LED allumées. Il y a aussi un problème de dissipation dans le potentiomètre.
La meilleure solution est celle d'un régulateur de tension sur la sortie duquel on brancherait le commun des LED.
Sinon fer à souder et une résistance sur chaque LED.


04 déc. 2024

il faut réunir tous les- ,et monter un potar électronique on en trouve sur ali ,je l'ai fait sur le non such ,j'ai mis un tactile ,il suffit de poser le doigt dessus et on régle comme on veut on peut même les éteindre


04 déc. 2024

En fait avec le moins branché sur l’ ensemble des voyants : ca fonctionne, si je veux éteindre les led via ce commun des moins : guirlande de 10 avec disjoncteur en fonction ou non ! et dans ce cas injecter du plus a la place du moins ne fait rien que de les éclairer plus fort !


04 déc. 2024

@Yanmay, sans être spécialiste, si tu veux que des "spécialistes" répondent il faut indiquer clairement ce que tu observes, pas des trucs en vrac. Désolé d'être un peu direct.

par exemple à la question : quelle est la référence de tes leds? sois tu connais la ref (c'est écrit dessus?), sois tu ne la connais pas (c'est pas interdit), mais "c'est un voyant rouge", ça aide pas.

pour le reste, fais un tableau clair selon ce qui est OUVERT ou FERME et de ce que tu observes exactement
Je réitère en étant exhaustif (je fais des efforts...)

peux tu repréciser en fonction de ce schéma le comportement exact pour les 4 cas suivants, pour une seule LED :
- disjoncteur positif OUVERT /inter négatif OUVERT -> Led ON/OFF?
- disjoncteur positif OUVERT /inter négatif FERME -> Led ON/OFF?
- disjoncteur positif FERME /inter négatif OUVERT -> Led ON/OFF?
- disjoncteur positif FERME /inter négatif FERME -> Led ON/OFF?

et idem par groupe, mais avec ces 2 variables d'entrée et cette variable de sortie décrite pour chaque cas.
- x disjoncteurs positif OUVERT / y inters négatif FERME -> x ou y Led ON/OFF/faible?
```
Bref, il faut de la logique, sinon on ne peut pas comprendre ce qui se passe, et ce fil va tourner en rond ...


yamay13:je vais m’y mettre·le 04 déc. 16:58
04 déc. 2024

Bonjour.
Chaque accessoire se comporte comme une résistance. Quand il est en fonction, il est alimenté en + par son inter et en - par le - commun. Si tous sont en fonction et que tu coupe le - des leds, elles s'éteignent et quant un ou plusieurs accessoires sont privés de + (éteints), le - les traverse et est présent sur le + , donc sur le - de l'ensemble des diodes. Prend la tension aux bornes de l'interrupteur des diodes, coté - 0v et coté + , entre 0 et 12v suivant le nombre d'accessoires en fonction.
JC


F5OUL:YAMAY13 dans le schémas que tu a mis tu n'a pas mis les - aux accessoires ça aide à comprendre le principe. ·le 04 déc. 16:03
yamay13:franchement le schéma : je mets le plus du voyant sur la sortie de son disjoncteur et le moins avec tous les autres moins sur le moins de la batterie…rien de plus·le 06 déc. 13:18
04 déc. 2024

Oui! je suis d accord mais comment faire? je veux éteindre toutes les led la nuit par le moins commun mais bien sûr tous les disjoncteurs ne sont pas éteints!!


04 déc. 2024

je pensais intuitivement mettre in diode antiretour sur chaque moins de chaque led pour les isoler les unes des autres sur la masse commune ….


Lorem Ipsum:Une LED n'est-elle pas déjà une diode ?·le 04 déc. 17:30
04 déc. 2024

Ce n'est pas quand les accessoires sont éteints que les leds seront éteintes si le - est coupé mais quand elles sont allumées. Pour éviter au - de revenir des accessoires vers les leds, c'est sur le + de chaque accessoire d'il faut mettre une diode mais attention, les diodes devront supporter la consommations de chaque accessoire et pour un frigo c'est assez important.
JC


F5OUL:Une autre solution consiste à mettre une diode sur le - de chaque led comme tu a dis et un inter inverseur qui alimente en 12v la masse commune, sans les diode les leds vont alimenter leur accessoire correspondant puisqu'elles sont conductrice dans ce sens sans les faire fonctionner mais décharger la batterie.·le 04 déc. 17:46
04 déc. 202404 déc. 2024

Il y a une solution efficace pour régler simultanément de façon homogène toutes les leds du tableau si on a un fil négatif commun.
Il suffit de commuter le courant de ce fil négatif avec un oscillteur astable, c'est à dire dont la largeur d'impulsion varie (modulation PWM). Une fréquence de 100 à 200Hz permet de ne pas voir de scintillement

C'est faisable en logique CMOS ou mieux avec un NE555. Mais ces circuits sont sensibles aux pics de surtension qu'on trouve sur nos bateaux si on se limite à simplement les alimenter avec un régulateur 78Mxx ou 78Lxx. Pour obtenir un réglage progressif de la luminosité, il faut utiliser un potentiomètre linéaire et non logarithmique.


04 déc. 2024

Voici une vidéo youtube qui donne un exemple utilisable


04 déc. 2024

pour le PWM déjà évoqué, il faut un bon budget ;-)
fr.aliexpress.com[...]45.html

https://fr.aliexpress.com/item/1005007716756445.html

mais je crains qu'on ne parle dans le vide tant que le problème exposé n'est pas clarifié, car il y a un souci quelque part et le montage n'est manifestement pas si simple qu'initialement exposé...


J-Marc:Cela ne coûte pas cher. Mais à la réception, il faut bien vérifier que ce gradateur module le fil de sortie négatif et pas le positif pour pouvoir moduler le fil négatif commun à toutes les leds. Si c'est le cas, les deux bornes positives d'entrée et sortie sont reliés électriquement (résistance de 0 ohms)·le 05 déc. 18:27
J-Marc:Il faut raccorder les deux entrées au + et - 12V. A la sortie, on connecte uniquement la borne négative vers le fil négatif commun à toutes les LED après avoir déconnecté ce dernier du - sur le tableau·le 05 déc. 18:29
yamay13:ok je vais essayer·le 06 déc. 13:12
05 déc. 2024

Heu... sinon, une pince coupante, un petit coup sur chaque led et ... problème réglé elle ne gêneront plus.

... bon ok, je sors ...


yamay13:🤪·le 06 déc. 13:13
06 déc. 2024

Si je peux me permettre avec le schéma fourni il n'y a que deux possibilités pour que des LED s'allument alors que l'inter sur le - commun est coupé : soit l'inter est défectueux soit certaines LED sont passantes aussi dans le "mauvais" sens. Il faut donc tester l'inter et chacune des LED. Si tout est OK alors le schéma fourni ne correspond pas à la réalité du montage.


yannbis:je dirais la réponse B. Pour le savoir il faut faire une recherche de panne en bonne et due forme....·le 06 déc. 14:01
06 déc. 2024

Bonjour ,

Merci à tout le monde, vous êtes super.

Je pensais qu’en coupant le moins commun avec un interrupteur ça allait le faire.

Pour Yannbis, pour les voyants il n’a pas de marque, il y a dedans le support une led et une petite résistance sur le +.

Ce que l’on peut noter par rapport a tes demandes c’est qu’avec
l’interrupteur du moins commun fermé:

1 Avec tous les disjoncteurs fermés,il n’y a pas de led éclairée
2 Avec un seul disjoncteur ouvert sur 19 sa led fonctionne et ça allume d’autres led mais pas toutes.

et quand on ré-ouvre l'interrupteur du - commun tout fonctionne normalement

Pour le schéma rien de plus simple le + du voyant est branché sur la sortie de +!son disjoncteur et les - des 19 voyants sont relies ensemble sur une arrivée de - via un fusible.

Bref je ne vais pas vous ennuyer plus loin, je vais m’en accommoder …

En tout cas merci encore de tous vos efforts et conseils.


06 déc. 2024

Tu est sur que tu ne confond pas ouvert et fermé pour l'interrupteur? (dans ton discours, pas en le manipulant)

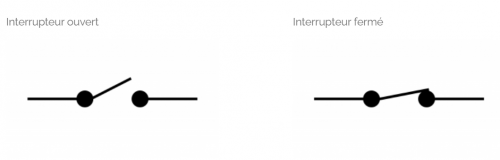

Ouvert, ça coupe le circuit et fermé ça rétablis le contact entre les deux bornes.


06 déc. 2024

oui c est cela ! j ai essayé de reprendre les termes de yannis mais je me suis trompé ! 🤪


yamay13:Bonjour ,Merci à tout le monde, vous êtes super.Je pensais qu’en coupant le moins commun avec un interrupteur ça allait le faire.Pour Yannbis, pour les voyants il n’a pas de marque, il y a dedans le support une led et une petite résistance sur le +.Ce que l’on peut noter par rapport a tes demandes c’est qu’avecl’interrupteur du moins commun ouvert:1 Avec tous les disjoncteurs ouverts,il n’y a pas de led éclairée2 Avec un seul disjoncteur fermé sur 19 sa led fonctionne et ça allume d’autres led mais pas toutes.et quand on re ferme l'interrupteur du - commun tout fonctionne normalementPour le schéma rien de plus simple le + du voyant est branché sur la sortie de +!son disjoncteur et les - des 19 voyants sont relies ensemble sur une arrivée de - via un fusible.Bref je ne vais pas vous ennuyer plus loin, je vais m’en accommoder …En tout cas merci encore de tous vos efforts et conseils·le 06 déc. 17:23
yamay13:bon c est corrigé…·le 06 déc. 17:23
yamay13:bon pas vraiment il en reste unj’ abandonne ! 🎃·le 06 déc. 17:25
Cap Horn, Chili

Phare du monde

  • 4.5 (170)

Cap Horn, Chili

2022
