Attalia spi asymétrique montage bout dehors

Bonjour sur mon Attalia 32 DL je voudrai mettre un spi asymetrique et un bout dehors permettrait de bien dégager le spi du balcon. j aimerai avoir vos expériences et retour sur les montages que vous avez pu faire sur vos Attalia. Merci

L'équipage
#Attalia
Raz BlanchardRaz Blanchard
12 sept. 2023
delices2delices2
12 sept. 2023

Bonjour Raz Blanchard,

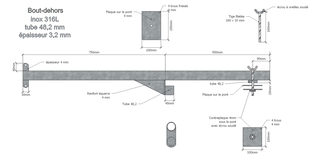

Voilà un plan du bout-dehors que j'ai fait réaliser (de mémoire 220 €) il y a 2 ans.

Le bout-dehors est bloqué dans la roulette d'étrave babord, au-dessus par le tube du bout-dehors et au-dessous par le petit morceau de tube soudé sur le tube principal.

Pour la fixation du bout dehors par une tige fileté :
J'ai percé le pont entre la pièce d'étrave et le couvercle de la baille à mouillage.
J'ai élargi le trou, je l'ai rempli d'époxy (en bouchant en-dessous!), puis j'ai percé un trou dans l'époxy et j'ai collé à l'époxy un tube inox de l'épaisseur du pont.Et enfin j'ai boulonné les 2 plaque entre elles.

J'ai mis en place une sous-barbe (dyneema) qui passe par les trous d'évacuation de la baille à mouillage (solution astucieuse vue sur un autre Attalia) et se fixe par un mousqueton de drisse sur le bout-dehors. Cette sous-barbe est pré-tendue : je dois forcer un peu sur le bout-dehors pour mettre la vis de fixation en place.

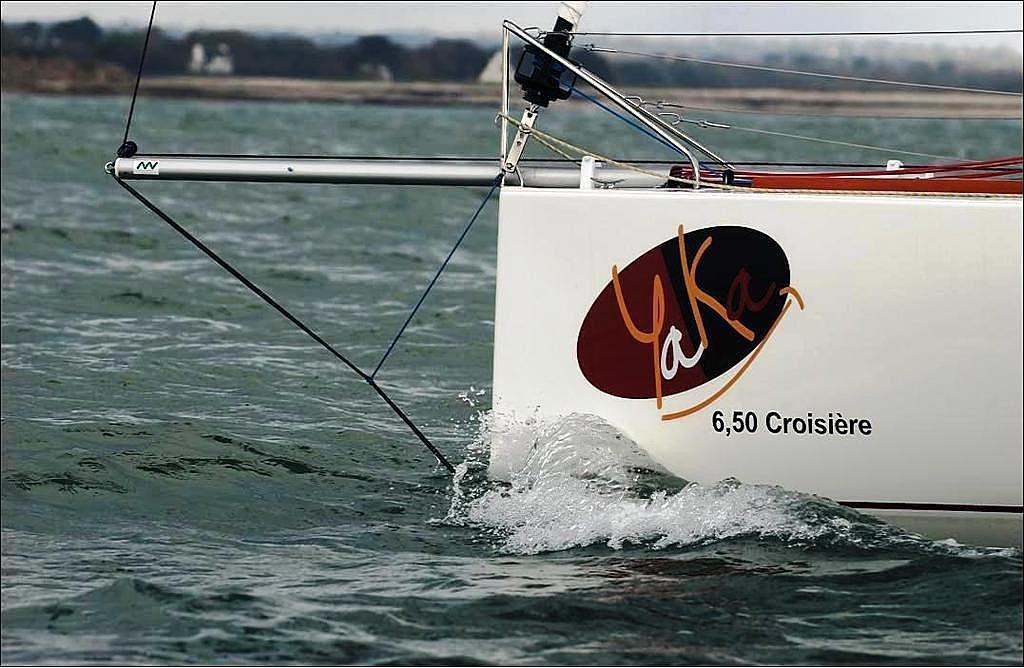

Pour tendre d'avantage la sous-barbe, j'ai ajouté un bout (dyneema) en son milieu. De cette façon il est très simple de la tendre facilement la sous-barbe (principe vu sur la 2ème pièce jointe)

Je n'ai malheureusement pris aucune photo du bout-dehors en place ou rangé sur le pont. Si tu peux patienter quelques jours, je prendrai des photos.

Raz Blanchard:Ok merci je vais regarder si le même montage peut aller. Le souci c est de ne pas bloquer la baille a mouillage mais je vous mal comment ne pas le faire·le 12 sept. 2023 15:41
delices2:Dans mon exemple, la baille à mouillage n'est pas bloquée·le 12 sept. 2023 18:59
jimjim06:Bonjour delices2 je viens d acquérir un attalia et ton système de bout dehors semble répondre à mes attentes. Si tu avez QQ choses à modifier aujourd'hui ce serait quoi ?·le 11 août 14:58
delices2:Bonjour, bonne question ! J'ai dessiné et fait fabriquer le bout dehors sans l'ancre en place sur le davier. Erreur ! Pour installer le bout-dehors il fallait que je lâche un peu de chaîne pour faire descendre un peu l'ancre avant de mettre en place le bout dehors, dommage ! J'ai donc abaisser mon ancre sous le davier pour ne plus avoir ce problème (voir les photos plus bas dans ce fil). Il faut donc bien vérifier ce point.·le 11 août 18:48
delices2:L'écrou papillon soudé en haut de la vis qui traverse le pont est trop petit, ce serait mieux de souder un rond de 5 cm de longueur par exemple, afin d'avoir une meilleure prise·le 11 août 19:05
jimjim06:Merci, as tu des photos avec la voile à poste ?, j' ai l'impression que si l on diminue la longueur du balcon avant se serait intéressant ·le 11 août 22:27
delices2:Je n'ai pas de photo de mon spi à poste mais voilà comment j'ai procédé.J'ai mis un tube PVC en place sur la pièce d'étrave, puis j'ai tendu une garcette entre la poulie de drisse et le tube PVC ce qui m'a permis de déterminer la longueur du bout dehors. Je crois que le mieux est que tu fasses la même chose mais en passant à 'intérieur du balcon pour connaître la longueur du bout-dehors.·le 12 août 16:50
jimjim06:Merci et lorsque le spi est en place, il ne touche pas le balcon ?·le 12 août 17:01
delices2:Ah ben non ! J'ai prix une sécurité : j'ai éloigné la garcette allant du point de drisse au tube PVC de 10, 15 ou 20 cm du balcon (j'ai oublié la cote) pour être certain que le spi ne frotte pas sur le balcon.·le 12 août 17:49
delices2:J'ai même pris...·le 12 août 17:53
delices2:Voir photo de profil plus bas à la date du 19 août 2924·le 19 août 13:20
delices2:Photo de profil = vue à 90⁰ du balcon et du spi pour visualiser l'espace entre les 2·le 19 août 13:26
Ajouter un commentairePublier
jerome1966jerome1966
12 sept. 2023

Es que tu a des contrainte de longueur hors tout par rapport a ton port d'attache...si nom! inspire toit de se qui se fait sur les Etap 24,26i ou 30I....un genre de delfiniere courte pour loger a la fois le système de remontage de l'ancre et l'accrochage des voile d'avant moderne.

patdu56100patdu56100
13 sept. 2023

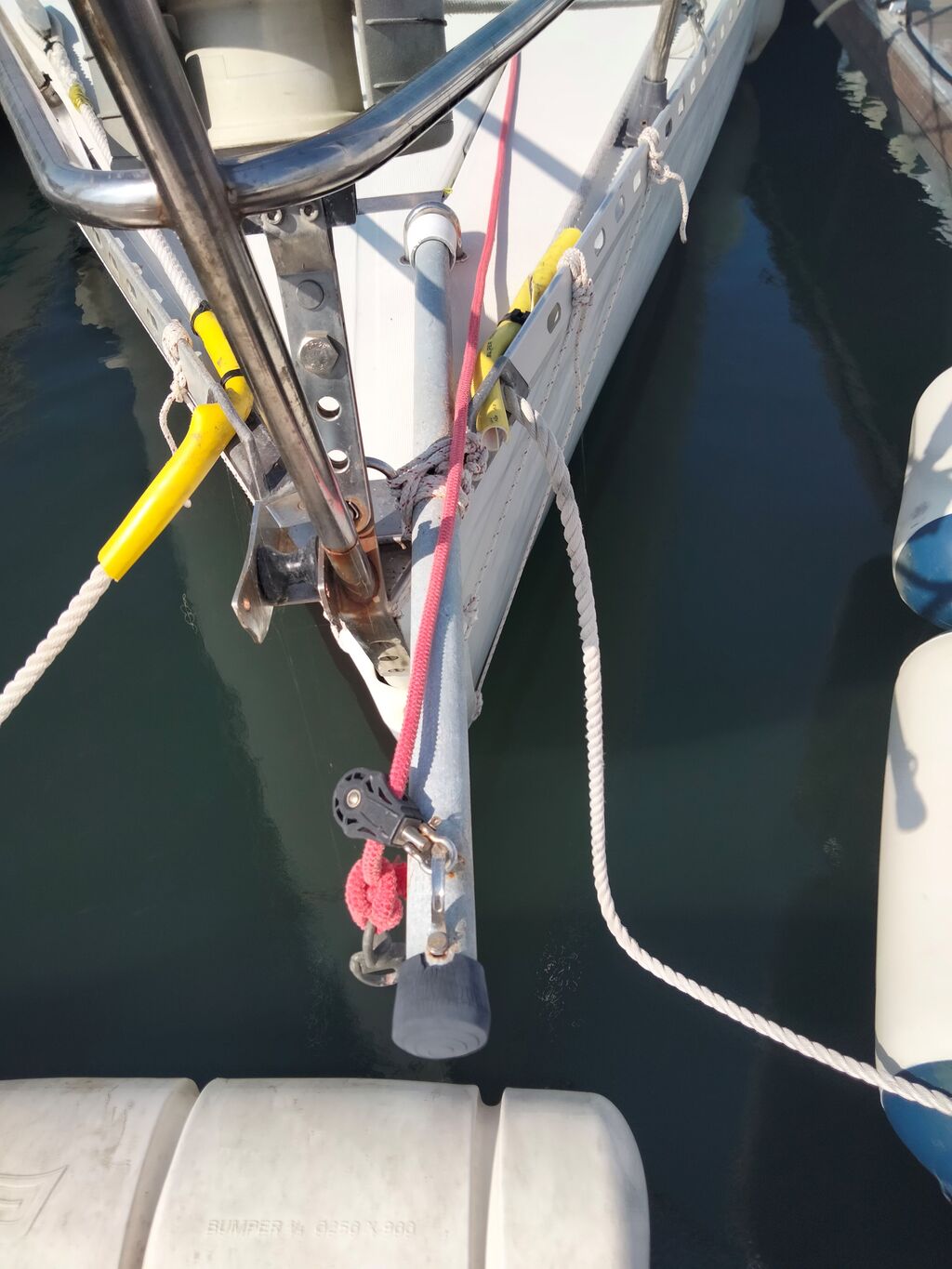

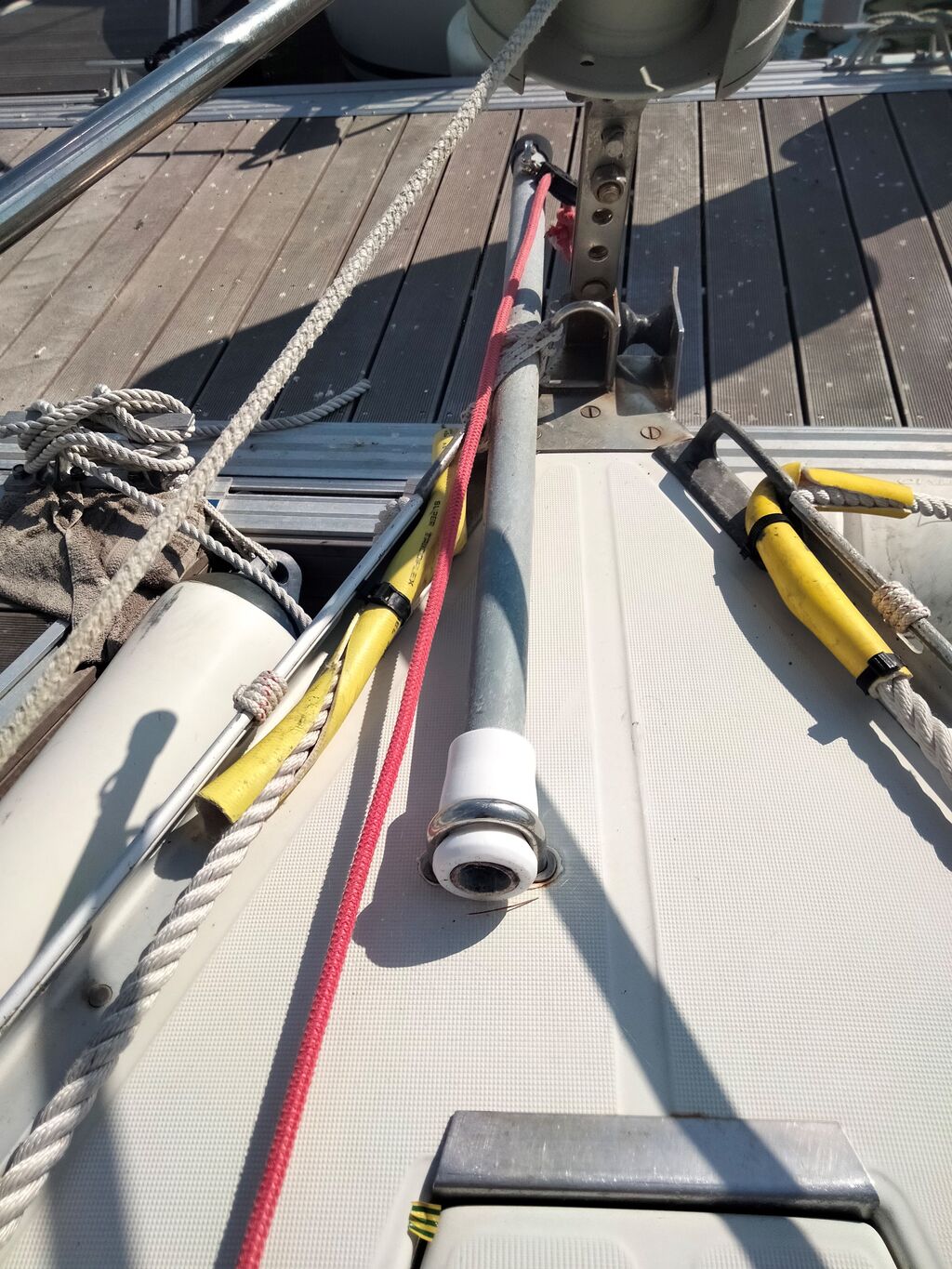

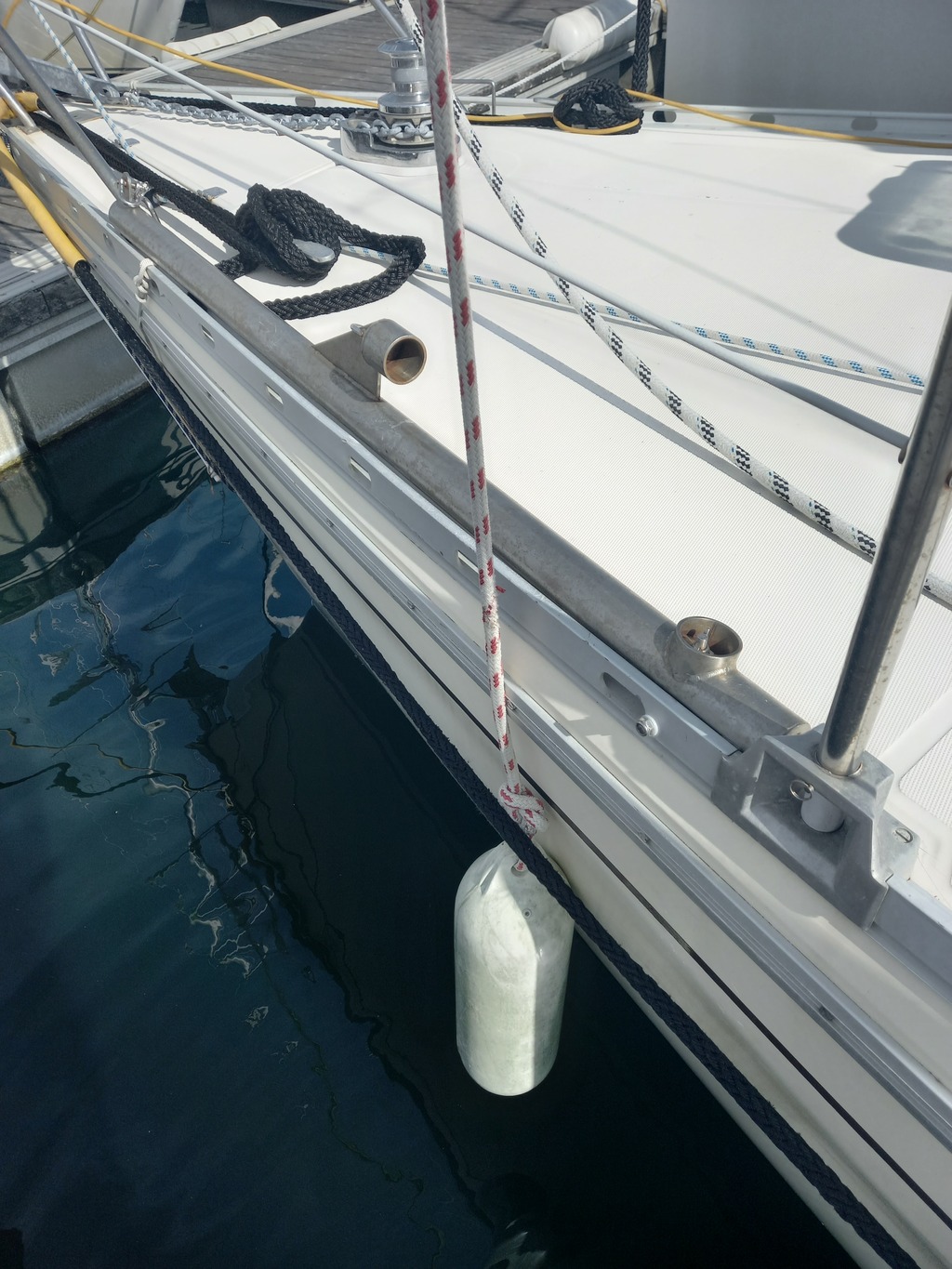

Bonsoir voici le mien fait maison et installé sur un first 29, si cela peut te donner des idées.

patdu56100patdu56100
13 sept. 2023

J'avais oublié les photos

Raz Blanchard:Bonjour patdu...nos bateaux sont sur le même ponton. Tube en inox ?·le 14 sept. 2023 18:04
patdu56100:arff possible moi je suis sur le ponton nord côté base sous marine sinon mon tube n'est pas en inox mais j'en ai 2 ou 3, je peux t'en donner un si cela convient pour ton bateau·le 14 sept. 2023 20:12
Raz Blanchard:Même ponton...mais au bout côté intérieur. J y. Serai demain APM et sans doute ce we·le 14 sept. 2023 23:19
Ajouter un commentairePublier
patdu56100patdu56100
15 sept. 2023

Ok suis pas là ce weekend mais je passe tantôt te déposer un tube inox dans ton bateau tu verras si ça te convient. Je passe vers 14h45

Raz Blanchard:Ah merci je suis sorti hier APM. Ca sera plus tard merci·le 16 sept. 2023 13:17
patdu56100:Ok tu verras s'il convientÀ bientôt ·le 16 sept. 2023 19:01
Ajouter un commentairePublier
BenjiC34BenjiC34
19 sept. 2023

Oulala, les bouts dehors c'est si tu as la place a l'avant et c'est pratique que pour les nouveaux Spinnaker top innovation de riche Code D/Zero blablabla. Moi mon guindeau et ma baille a mouillage c'est pas compatible donc j'ai opté pour un patin ATN + un palan sur le bout d'amure traversant le davier. Sa marche trés bien avec mon 1040 à toutes allure sachant que le plan de pont doit etre quasi identique vue la date de fabrication de nos bateaux... Et ce meme bout me sert de hale bas pour tangon par la meme occasion...

Le point ultra positif c'est que cela ne coute pas un Bras ^^ Chez les voiliers, on me forcer a changer mon davier, devis à 2000€ !

Corailclaire:Tu aurais des photos Stp·le 19 sept. 2023 17:41
Raz Blanchard:Ok je vais aussi regarder cette possibilite·le 22 sept. 2023 19:46
Pierre3:j'ai aussi un patin d'amure, ça fonctionne mais chaque centimètre gagné plus à l'avant quand on est au portant avec ce type de voile fait un monde de différence.Quand j'ai utilisé le patin d'amure j'ai tout de suite vu que ce n'était pas optimal et ai mis un bout sur mon davier qui est qlq chose comme 40cm plus en avant, au portant ça fait déjà une bonne différence. Si quelqu'un veut mon patin d'amure je le lui vends...(il vient de SVB).·le 22 sept. 2023 20:29
BenjiC34:Pierre, il faut lâcher le patin ATN quand tu es au portant et perso je relache de la drisse aussi pour mieux gonfler la voile. Meme si on est bien d'accord que cela ne vaux pas un SYmetrique ;)Ton point d'amure sera alors mis 1 mètre à l'avant. Le patin sert qu'a "étirer" ton guindant pour un max de fluidifier avec le vent apparent, ce qui ne nous interesse pas au portant, on veux de la rondeur. désolé mon etrave n'est pas accessible pour le moment.En revanche, si vous aller chercher des videos coté americains, il existe plein d'exemple sur internet et beaucoup navigue avec des vieux bateaux bien costauds et astucieux :www.youtube.com[...]/watch www.youtube.com[...]/watch Mon top video 166K views, ce n'est pas pour rien, activé le sous titrage : www.youtube.com[...]/watch ·le 25 sept. 2023 16:28
Pierre3:Merci pour l'info.·le 28 sept. 2023 08:31
Ajouter un commentairePublier
delices2delices2
26 sept. 2023

Bonjour,

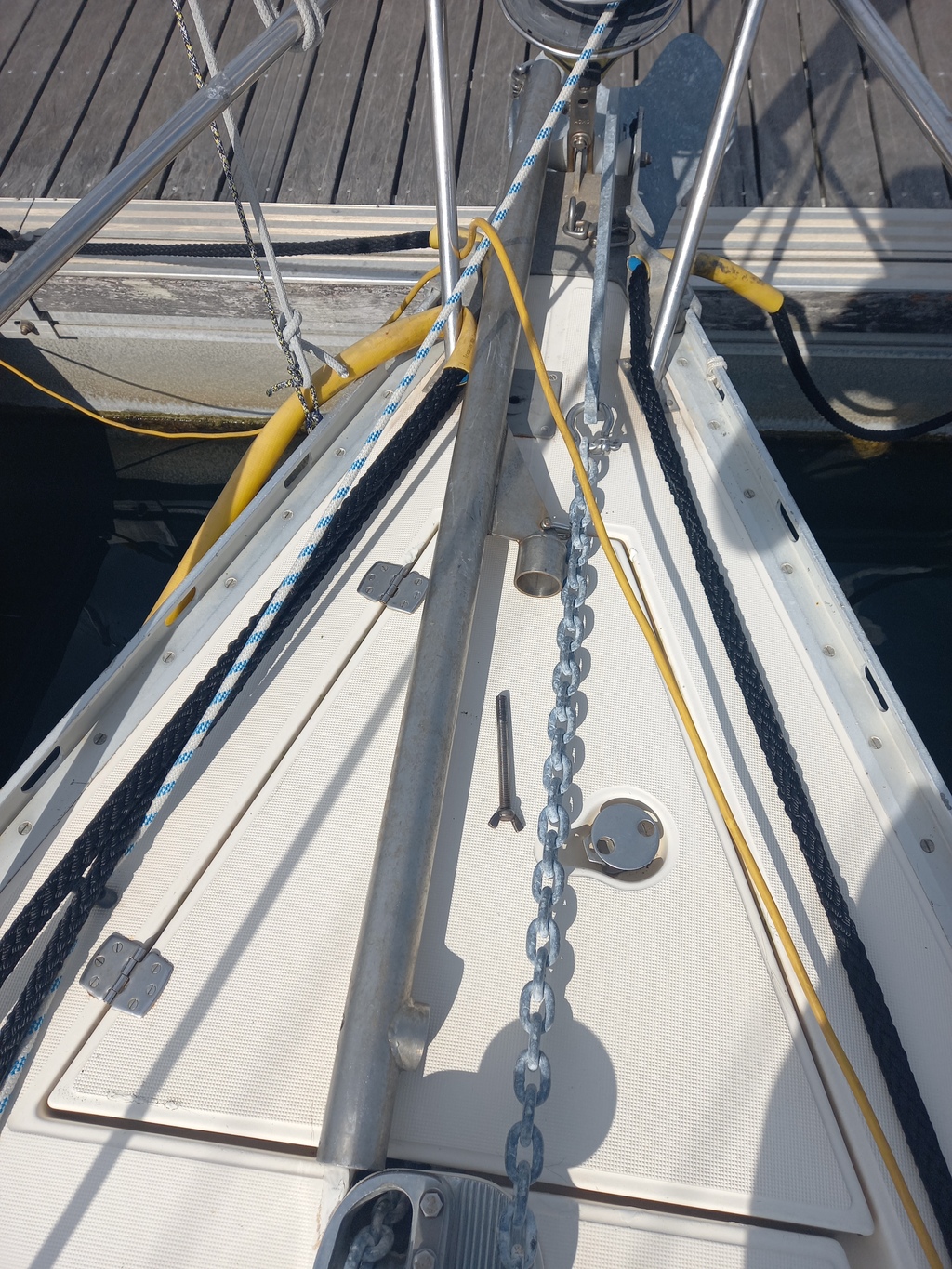

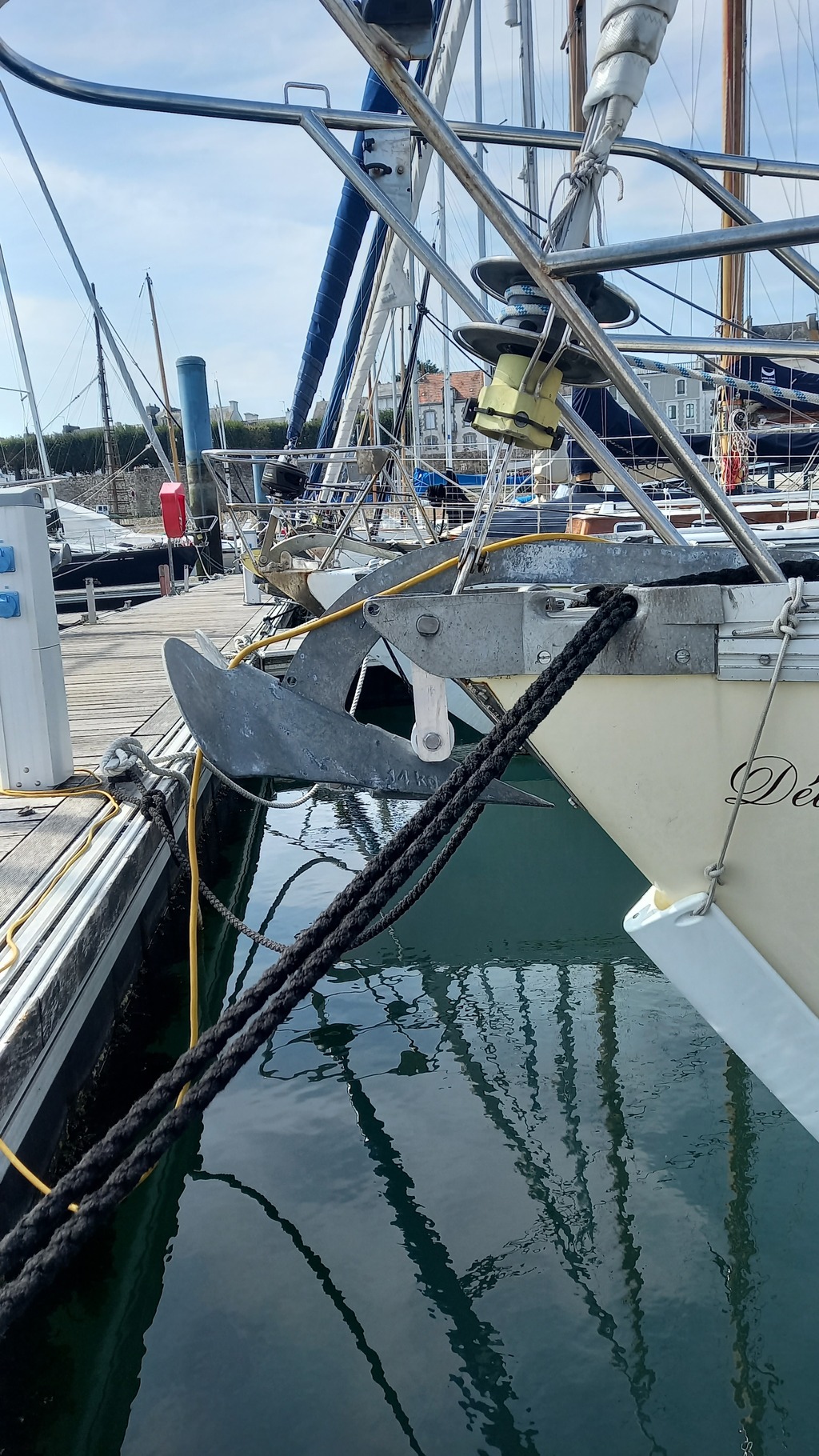

Les photos comme prévu

blondin:Bonjour, quel genre de montage avez-vous pour maintenir l'ancre (3ème photos) sous le davier?MerciYann·le 27 sept. 2023 17:39
Ajouter un commentairePublier
delices2delices2
27 sept. 2023

@Yann
Bonjour,

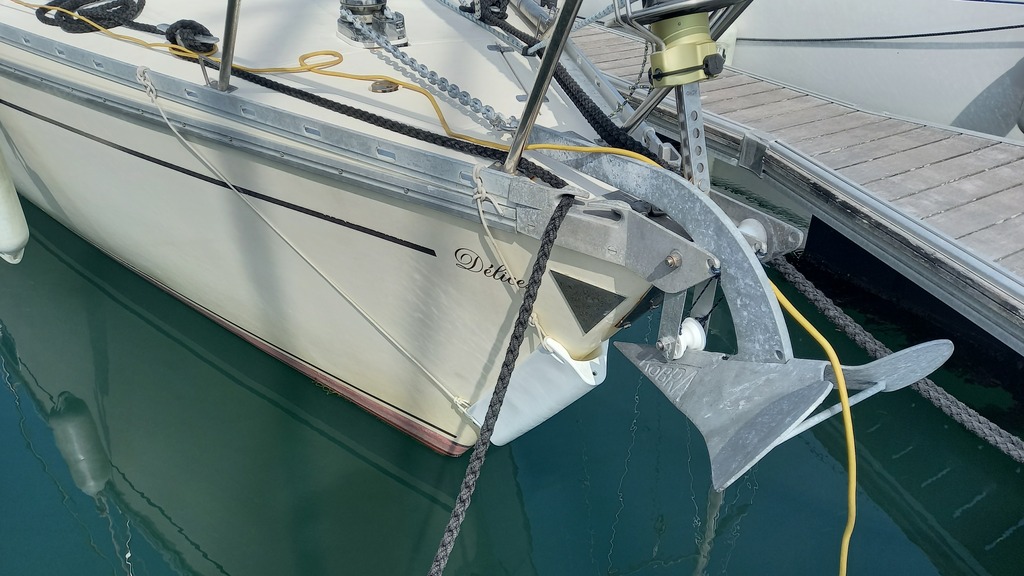

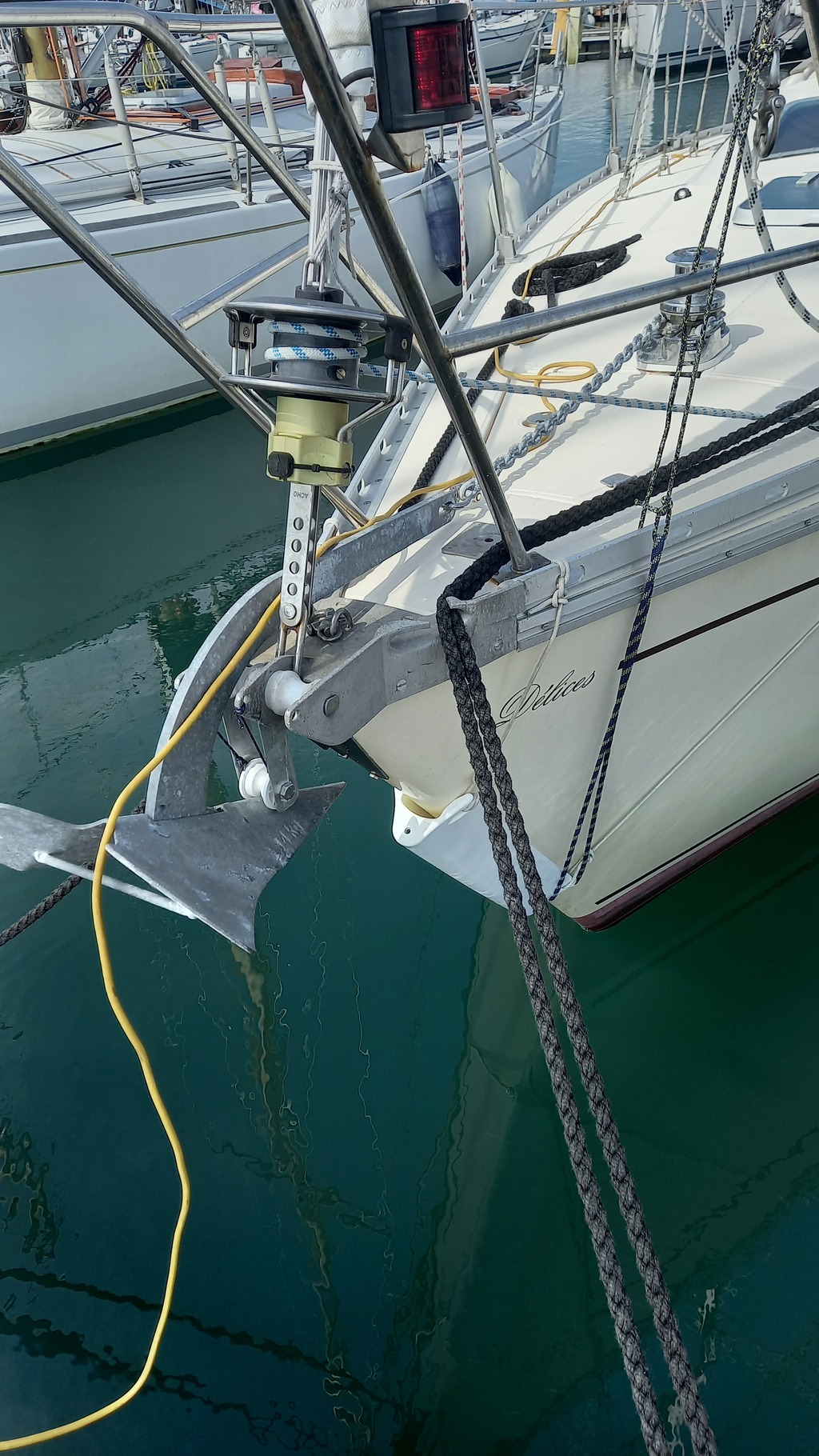

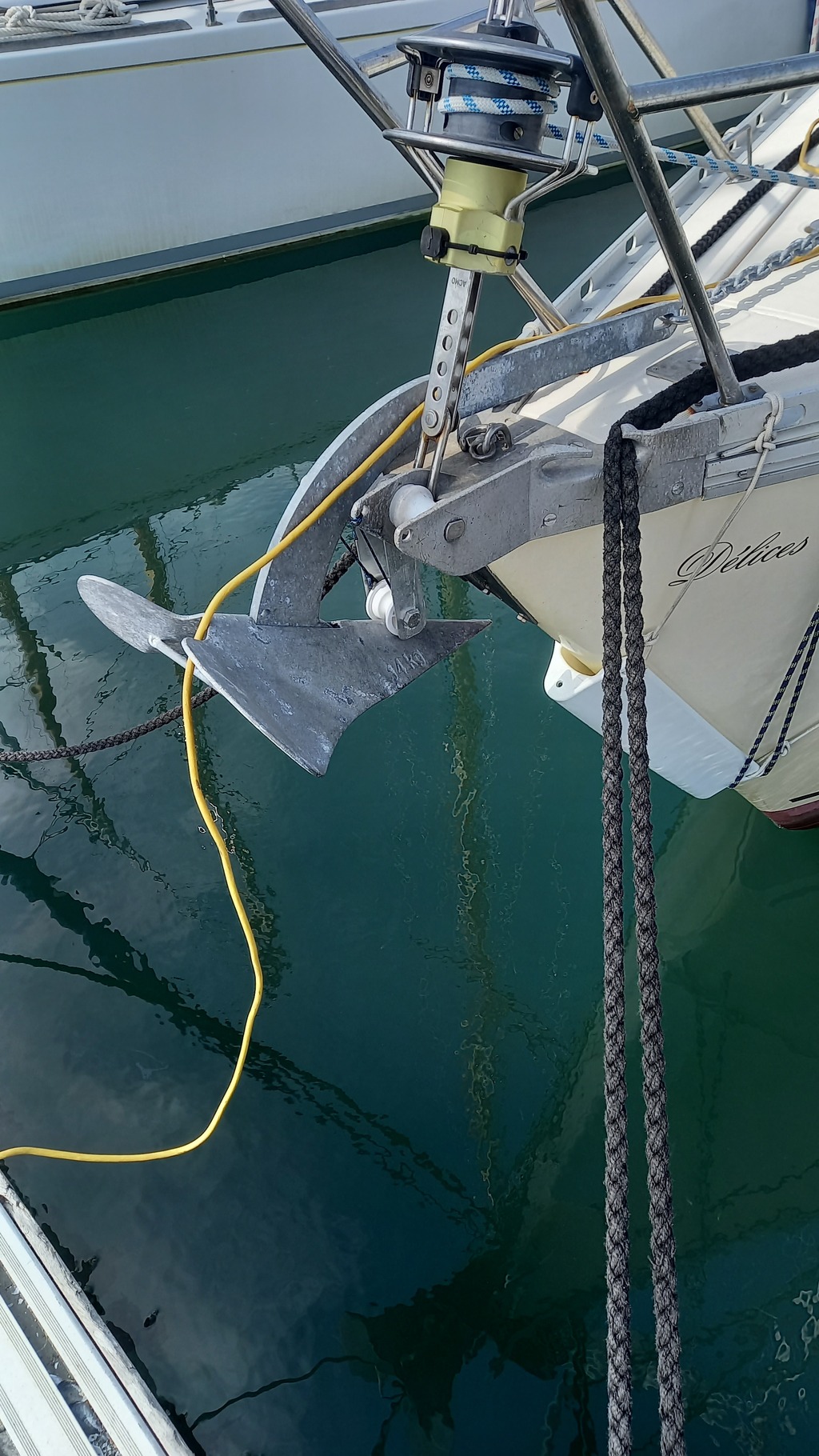

Voilà quelques photos, je suis au stade de la maquette, mais le principe me semble bon.
Il faut supprimer les garcettes et donc remplacer les 2 plats par une pièce triangulaire plus épaisse qui se fixe en 2 points (axe plus trou à l'avant) sur la pièce d'étrave.

Sur ce sujet, un très beau produit (à mon goût) chez Mantus Marine :

www.mantusmarine.com[...]-guard/

blondin:merci·le 19 déc. 2023 10:46
Ajouter un commentairePublier
delices2delices2
19 août 2024

@jimjim06
Bonjour,

Voilà la photo demandée.
J'ai mesuré :il y a 4 cm entre le spi et le balcon

jimjim06:C'est top merci·le 19 août 14:09
jimjim06:Bonsoir, pouvez vous m'indiquer le cout de votre bout dehors, il semblerait qu'en Méditerranée les gens abusent énormément Merci ·le 18 nov. 18:48
Ajouter un commentairePublier
