Associer des panneaux photovoltaïques

Bonjour,
Peut-on , et comment, assembler des panneaux de marques et de puissances différentes.
J'avais embarqué un 100w pour tester l'année passée. Je voudrais passer à 200w. On me propose un panneau de 100w mais d'une marque différente.
Le contrôleur est un 600W.
Merci d'avance pour vos éclaircissements.

L'équipage
#Électricite#photovoltaique
meretventmeretvent
07 juin 2023
Lady_CLady_C
07 juin 2023

les brancher en série.
pour faire une comparaison, ça équivaut à mettre des piles de marques différentes dans un appareil.

Lady_C:merci pour le -1, toujours sans explication.
dans n'importe quelle école, les notes sont toujours accompagnées de commentaires.
à moins que le contributeur n'ait pas le courage de ses opinions ?·le 07 juin 2023 09:38
meretvent:Merci pour votre réponse rapide, c'est la solution à laquelle je pensais. La question suivante est: en série, n'y a t'il pas trop de perte pour charger en 12v?PS: rien à voir avec le -1, je ne regarde jamais ces chiffres. ·le 07 juin 2023 11:29
Ajouter un commentairePublier
NowNow
07 juin 2023

Ou en parallèle... les deux sont possibles avec avantages et inconvénients.
En parallèle il y a moins de perte si un des panneau est à l'ombre partielle ou totale. Il faut toutefois que la tension (Vmp) des panneaux soit proche (donc le même nombre de cellules c'est mieux) sinon, il y a une petite perte.

gwennili2gwennili2
07 juin 2023

Question d'1 néophyte : si on les branches en série, on aura 2 fois la tension ? Non ? C'est à dire, j'ai 19 v (+ou- en fonction du soleil) sur le mien. Si j'en mets 1 deuxième en série je vais me trouver avec 36v. Je me trompes ?

KOALA-5:Oui...2 x 19 = 38 et pas 36 !!!
Ceci dit, en série en effet les tensions (en volts) s'additionnent, tandis que les intensités (en Ampères) restent constantes.
Le montage en série, sous réserve que le régulateur accepte la tension plus élevée, permet donc d'augmenter la puissance fournie, sans nécessité d'augmenter la section des câbles. Now, pourra t'expliquer ça mieux que moi.·le 07 juin 2023 11:39
Elect:Théoriquement oui, les tensions s'additionnent en série, c'est ľImp de tes panneaux dans ce cas qu'il te faut prendre en compte et qui doivent être aussi proche que possible si tu ne veux pas pénaliser ľensemble.·le 07 juin 2023 11:42
gwennili2:Ok, merci. Donc, c'est bien le régulateur qui gère la tension de sortie, indépendamment de celle d'entrée, 38 donc.😉·le 09 juin 2023 10:05
Lady_C:en gros, le régulateur applique U=R*I :-)
les 38 volts 5 Amp deviennent 12 volts 15 Amp·le 09 juin 2023 10:46
Fabien83:Plutôt P=UxI ...·le 09 juin 2023 21:47
Lady_C:oui
oups :-(·le 09 juin 2023 22:21
Ajouter un commentairePublier
NowNow
07 juin 202307 juin 2023

Ce que je reproche au montage série, c'est que si un panneau est traversé par une ombre, ça coupe presque tout, alors qu'en parallèle moins.

Mais encore une fois, les deux montages fonctionnent, il faut juste que la tension soit plus élevée que celle de la batterie (+5V c'est bien) ce qui est le cas en parallèle avec la majorité des panneaux, et bien sur en série puisqu'on additionne les tension.

Pour la puissance, ça ne change strictement rien : P(W) = U(V) x I(A) donc en gros 12 x 5 c'est pareil que 24 x 2,5 (j'ai pris des valeurs simplifiées pour le calcul)

Elect:Oui ľombre éternel problème bien que les panneaux ont quand même bien évolué sur ce point, un "shingled"ou encore un "alf cell " sera beaucoup moins impacté qu'un panneau standard sans compter qu'il peut aussi être muni de diodes de contournement ce qui améliore bien le rendement face à une ombre portée. ·le 07 juin 2023 15:20
Lady_C:l'ombre n'est que transitoire, ou totale, ou en déplacement, non ?·le 07 juin 2023 15:24
Now:Ben sur un bateau c'est difficile de modéliser l'ombre qu'il y aura, car par définition, ça bouge pas mal. Mais par exemple sur un long bord si un des panneaux est à l'ombre de la bôme par exemple , le trait d'ombre risque de barrer le panneau en travers et la si les panneaux sont en série, la perte sera importante. Mais Elect à raison, il y a des progrès sur les panneaux récents et puis de toutes façons c'est difficile d'avoir une installation parfaite sur un bateau, tout est affaire de compromis.·le 07 juin 2023 16:55
Ajouter un commentairePublier
yvesbtzyvesbtz
07 juin 202307 juin 2023

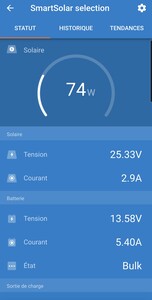

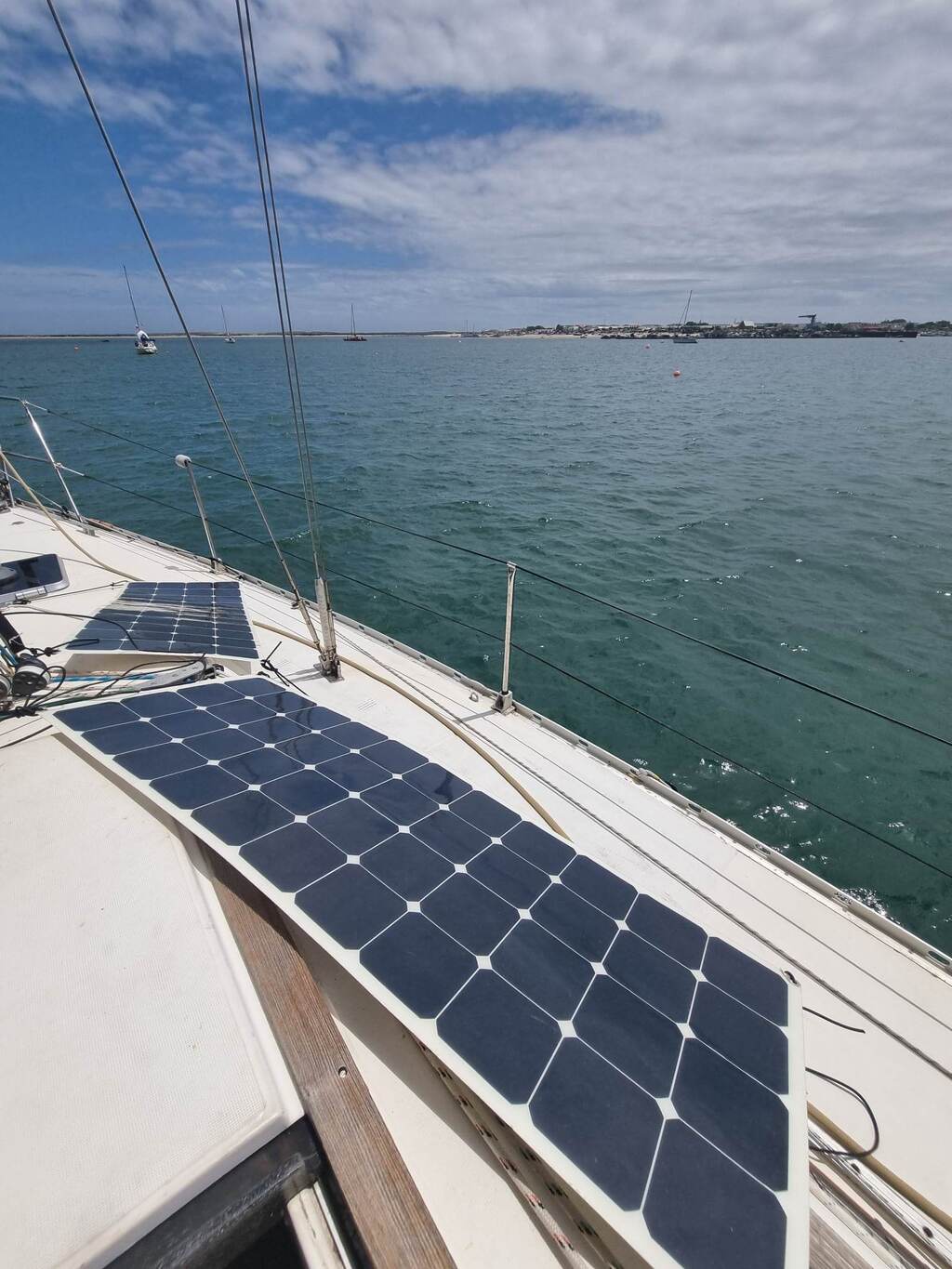

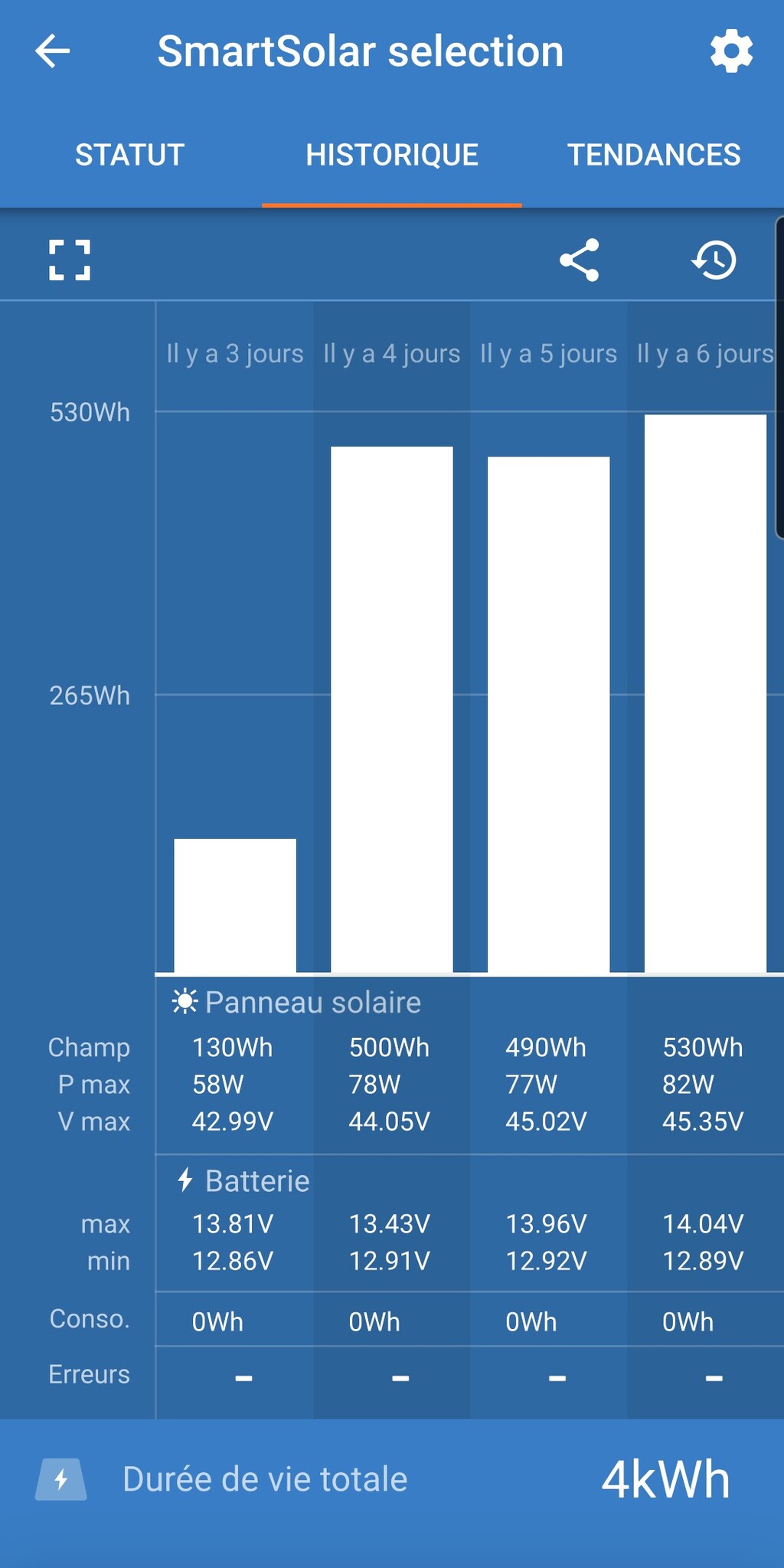

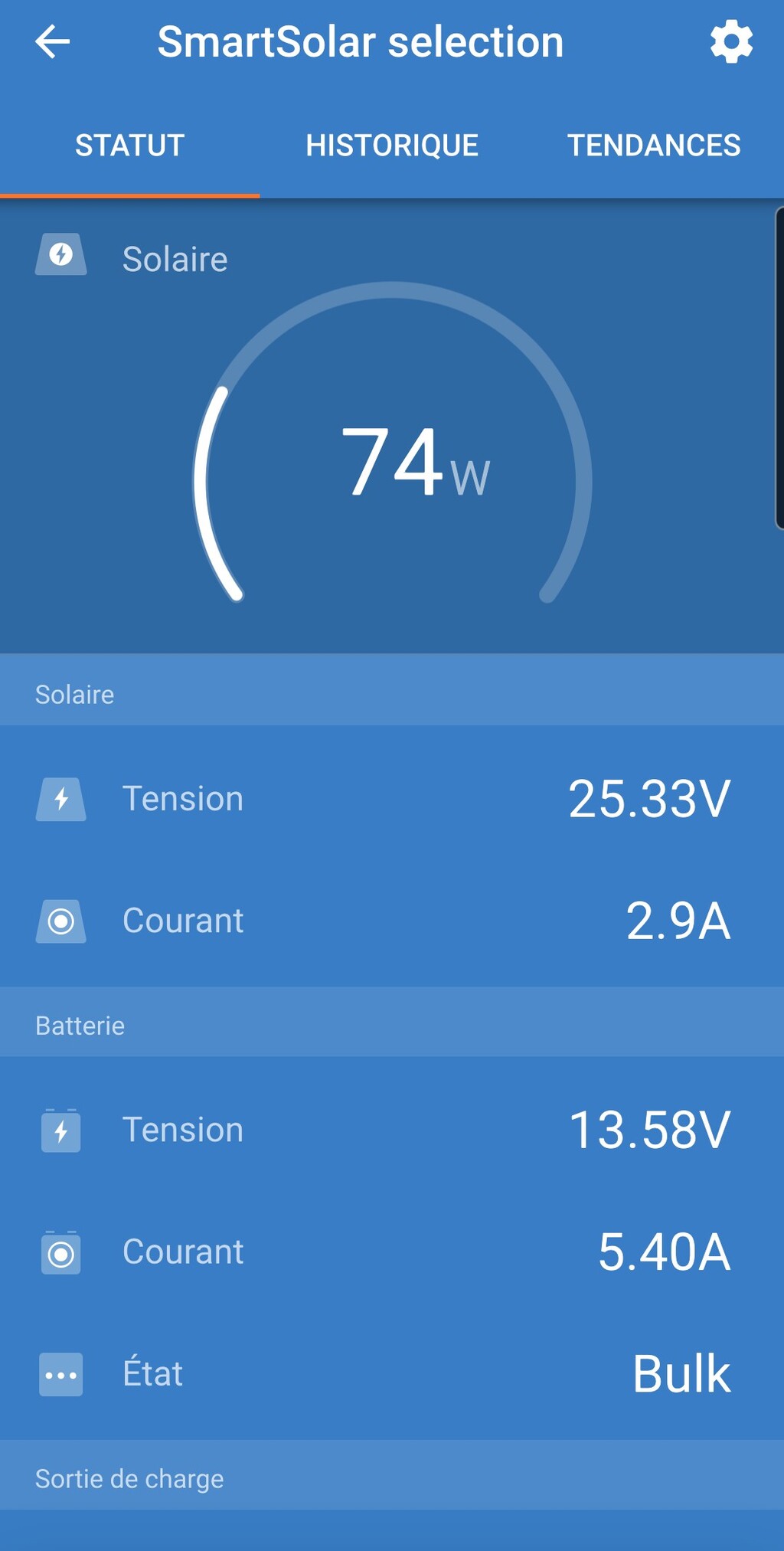

J'ai deux jeux de panneau solaire souple à bord. Un jeu 2x130 watts pour le mouillage et un jeu 2x55 watts pour la navigation. J'ai un régulateur Victron Energy SmartSolar MPPT Contrôleur de Charge 100/20-48
Je peux les monter en série ou parallèle.
J'ai constaté un meilleur rendement avec le montage en série à condition de bien exposer les deux panneaux au soleil.

Lady_C:au vu des tensions de sortie unitaires, c'est logique d'avoir un meilleur rendement en montage série.·le 07 juin 2023 15:40
yvesbtz:Pas mieux !·le 07 juin 2023 15:47
Now:Surtout si les 55w ont moins de cellules que les 130w, alors ça pénalise un peu plus le montage paralèlle. mais ta phrase "à condition de bien exposer les deux panneaux au soleil" est importante, et si les deux panneaux sont bien au soleil alors n'importe quel montage sera éfficace.·le 07 juin 2023 17:00
Ajouter un commentairePublier
meretventmeretvent
07 juin 2023

Merci pour vos réponses.
2 panneaux de 100w sortent au max environ 6A.
En parallèle, cela fera 12A, ce qui n'est pas exagéré pour le câble de 2 x 2.5 mm2. Donc, j'ai le choix. Je vais tester une configuration, puis l'autre et déciderai en fonction du résultat.

brufanbrufan
09 juin 2023

Si on reste dans les mêmes plages de voltage, en très très résumé, en série ou en parallèle, s'ils sont installés de la même manière, tu vas doubler la production du panneau le moins performant des deux.

peperepepere
09 juin 2023

Il y a un intérêt certain à pouvoir switcher de série à parallèle.
En série dans les cas ou les rayons du soleil sont en oblique par rapport au panneau, la tension sera plus forte et déclenchera le régulateur plus tôt.
En parallèle dans la journée la puissance de charge sera plus forte.
