[ARDUINO] Répétiteur NMEA OLED et plus..

Salut,

J'ai, il y a 3 ans, fabriqué une télécommande de guindeau avec répétiteur NMEA intégré le tout sans fil. Par contre pour l'écran, j'avais utilisé un écran lcd nokia.

Le système était (et est toujours :) ) en 2 parties, une à poste qui reçoit les infos nmea, commande le relais du guindeau et reçoit les impulsions de rotation du barbotin (pour compter la longueur de chaine), puis envoie via nrf24l01 toutes ces infos à la télécommande...

Le module fixe, reçoit et décode les trames NMEA pour la vitesse, le vent et la profondeur...

Je vais ressortir le code, je pourrais le poster qq part...

Bons Vents

Pascal

Salut,

L'an dernier j'ai eu un stagiaire qui découvrait la programmation. Je lui ai fait faire une telecommande pour Pypilote qui permet d'afficher les données nmea github.com[...]display (il s'est amusé sur le nom) et piloter Pypilot via des instructions sur le bus signalk (bouton du milieu pour activer / desactiver si je me souviens bien, pression gauche droite pour +1 et -1, pression plus longue pour +10 et -10, et 5 sec pour virement.

Le code n'est pas forcément super organisé mais reste simple, c'est développé "en arduino" via plateformeio. Je l'ai jamais testé en vrai, mais connecté au Openplotter il semblait bien fonctionner. Il y a possibilité de le faire evoluer (par exemple, pression longue sur le milieu pour eteindre / allumer, pression courte pour changer de mode entre gps, cap, vent reel et vent apparent).

De mémoire, on a fait tourner 2 variantes, une sur un m5stack:
www.aliexpress.com[...]40.html

et un sur un esp32 oled à 8e (qui est passé sous les roulettes de la chaise du bureau entre temps).

Avantage du m5stack: ca fait wifi, il y a une batterie integrée, etc... (entre temps j'ai acheté un m5stick à 15e qui a un gyro et compas integré, mais je ne crois pas avoir testé dessus).

Quand j'aurais finalisé mon installation électronique, je pense que je vais adapter tout ca pour pouvoir commander le guindeau + pilote, et essayer de me faire une base de charge magnétique à induction à la tac (voir une seconde dans le cockpit) + le bracelet.

Bonjour, un petit up pour savoir ou en est ce beau projet?
merci

Up up up...
J'ai un écran de 4 / 5 pouces en train de mourir.
Vu le prix du remplacement et l'usage, je cherche à concevoir mon propre répétiteur NMEA 0183.
Premier point d'achoppement ; quelle type de dalle utiliser ? (TFT/OLED/...)
Les technos candidates supporteront rafraîchissements rapprochés (1sec / 2sec) nécessaires à un affichage girouette. Notre usage demande de la luminosité et du contraste. Ma mauvaise vue impose un afficheur assez grand. Monochrome est bien suffisant. Interface via I2C ou SPI serait bien, ainsi que l'existence de la bibliothèque idoine en micropython.
On fait une liste des différentes technologies existantes ?
Avec un tableau avantages / inconvénients ?
Au plaisir de vous lire

Merci ATCFrog
C'est ce que je pensais. MAIS il semble que le rafraîchissement soit vraiment rédhibitoire.
5 secondes dans le cas de www.waveshare.com[...]hat.htm
4 secondes pour www.waveshare.com[...]HAT.htm
Au mieux, 1.5 sec pour www.waveshare.com[...]HAT.htm
La doc (si je l'ai bien compris) recommande d'espacer les rafraîchissements au maximum.
Après, je n'en ai jamais utilisé, je n'en sait pas plus.

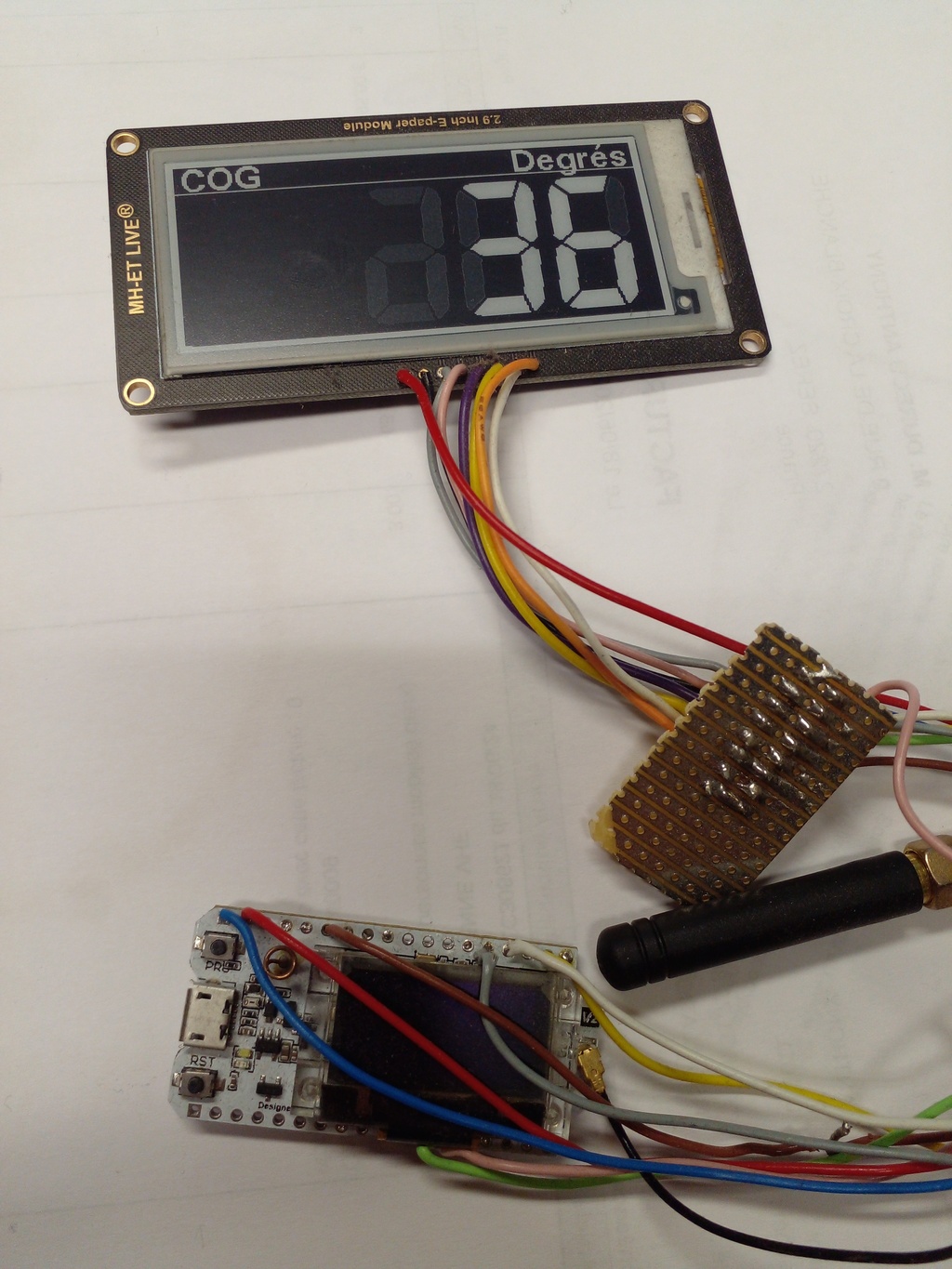

ATCFrog : Je ne la sens pas cette histoire de refresh des e-paper. Toutefois, ça me démange d'explorer cette techno. A l'occasion, je prendrais un www.waveshare.com[...]HAT.htm lorsque l'occasion se présentera.

On continue l'exploration des autres technos ?

Super !
Ca va bien faire avancer le sujet !
:-)

ça bouffe, ce n'est pas facile, ça ne gère pas avec un arduino, au minimum avec un esp32 (puissance), et c'est prévu pour être regardé à 5m minimum.
il va falloir que je m'occupe de celui d'un copain

Bonjour,

selon ce que tu veux afficher, un afficheur 7 segments LCD basique peut être bien?
en recherchant vite fait ce jour, je trouve cet afficheur pour pompe à carburant 1cm x10cm , 2 ligne de 6 caractères de 3.8cm de haut chacun
Bon c'est un budget : 18€ livré !

Visible en plein soleil, conso très faible, mais boitier étanche à concevoir

fr.aliexpress.com[...]42.html

https://fr.aliexpress.com/item/32322912042.html


fr.aliexpress.com[...]79.html

https://fr.aliexpress.com/item/32567003479.html


1er niveau de boitier étanche mais moche :
www.amazon.fr[...]2MH4HMF


https://www.amazon.fr/%C3%A9lectrique-D%C3%A9rivation-Imperm%C3%A9able-Distribution-Transparent/dp/B0B2MH4HMF


je rappelle aussi ce fil sur le sujet :
www.hisse-et-oh.com[...]iversel

https://www.hisse-et-oh.com/sailing/repetiteur-slash-afficheur-universel


sur les derniers posts ca parle pas mal de tablettes e-paper notament
www.amazon.fr[...]N0ALO9N

https://www.amazon.fr/Tolino-Liseuse-Tactile-Wi-FI-Noir-1072-Pixels/dp/B01N0ALO9N

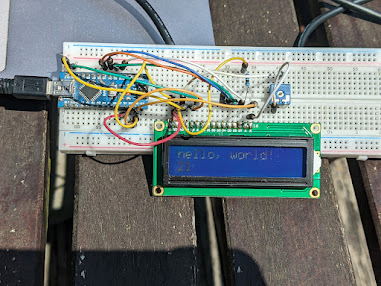

comme prévu, c'est pas bien probant. en fait mon 128x64 pixels n'avait pas de connecteur soudé, j'ai eu la flemme, j'ai testé avec un 1602 que j'avais sous la main, c'est la meme techno...

oui, c'est bien ce que je dis, faut le faire... la flemme pour faire juste un test de visibilité

Bon. Ok, je mets un mouchoir sur l'idée d'utiliser une matrice.
Vu l'expérience de ATCFrog, le LCD en extérieur n'est pas probant (mais conviendrait à la table à cartes)
Mais quelle est donc la technologie des écrans monochrome de nos bateaux ?
Voici une photo qui montre un afficheur vent, juste composé d'une "aiguille" qui "tourne" dans une rose des vents sérigraphiée.

Et non, pas de liseuse. Une bibliothèque, remplie de livres ... en papier. :-)

le multiplexeur, j'en ai fait un pour 4€ avec un esp01, ca marche tres bien. Pour le support du svg, c'est pas certain, faudra peut etre tricher un peu. Je pourrais faire des essais sur la mienne, mais pas ce soir.

il l'est :)

Il existe des modèles de liseuses android, qui peuvent facilement utiliser soit des applis (comme celle de NKE qui fait aficheur NMEA je crois?) ou alors une pag web voire de la carto (Voir le projet allemand AvNAV)

Merci ATCFrog.
Ca donne envie de continuer dans cette voie :-)

C'est pas mal du tout ce dernier e-ink, il est rétro éclairé?

Je pense que le sujet mériterait de s'y pencher un peu plus, on manque tous de temps j'imagine !
si on arrive à se concerter un peu et structurer les cogitations et essais y'a moyen d'avancer ensemble, non?

on peut pas remettre à cet automne ? là c'est la pleine saison ! mais sinon volontaire !

Hello,
Si j'avais à faire ce type de projet je serais effectivement tenté par du e-ink car les écrans à forte luminosité sont quand même assez chers et pas faciles à trouver.
Ensuite, pour simplifier, je choisirais une carte avec tout embarqué, l'écran, le processeur, les I/O. Ca évite les câblages hasardeux qui ne sont pas ma tasse de thé.

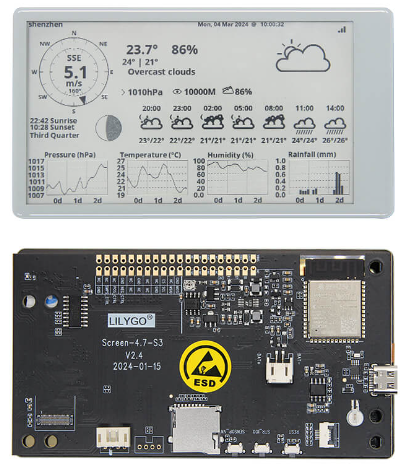

Par exemple: le T5 4.7" e-paper de LILYGO
www.lilygo.cc[...]er-v2-3
Il a même une version en 7.5" auquel il faut ajouter le cadre.
fr.aliexpress.com[...]72.html

Une fois le codage terminé, ça permet d'avoir tout de suite un produit presque fini qu'il ne reste plus qu'à mettre dans un boiiter.
Dans tous les cas on trouve maintenant des modèles de boitiers pour impression 3D.

Et tant qu'à faire comme ces cartes sont à base de ESP32, autant les relier au réseau du bord avec du sans fil, BLE ou Wifi au choix.
Ca réclame un peu plus de code , ou si on a déjà un multiplexeur wifi, c'est encore plus pratique.

Sinon le plan C c'est de recycler un smartphone qui serait assez lumineux et d'y installer . Dans ce cas la partie de dev concernera uniquement l'envoi des datas, la réception et l'IHM seront déjà prêtes.

Amicalement.
FX

Ah, ça c'est le marketing d'Aliexpress.

Une fiche article pointe en fait sur plusieurs articles liés.
Exemple bidon:

- Un téléphone

- Sa housse

- Son cordon USB.
Le prix qui sera affiché en gros est le prix du cordon USB, car c'est le moins cher de l'ensemble.

Si tu regardes mieux et choisis de voir le détail du téléphone, là tu auras le vrai prix du téléphone.
Dans le lien que j'ai mis,

- 8,19€ c'est le prix de la carte nue.
- 65, 67€ c'est le prix de la carte complète, avec écran.

C'est plutot sexy comme produit

Hello,
Au sujet du marquage permanent de l'écran, le site de Lilygo dont j'ai posté le lien plus haut signale effectivement la difficulté (voir image écran):

"...
En raison du problème des caractéristiques de l'écran à encre, il ne peut pas être partiellement rafraîchi pendant une longue période, sinon il laissera des images résiduelles et entraînera des dommages irréversibles.
..."

Ce que je comprends, c'est qu'avec un écran e-paper, il faut éviter d'avoir un affichage fixe trop longtemps.

Amicalement.
FX

Sur le site du fournisseur waveshare, il y a un tableau récapitulatif des caractéristiques des afficheurs epaper (aka epd).
Je vais me laisser tenter par le 3"52 ; il y est rapide (refresh en 1.5sec), il a des drivers python, interface SPI. Peut-être un peu petit, mais on va faire avec.
www.waveshare.com[...]hat.htm
La proposition d'ATCFrog, via une liseuse est très séduisante.
Yannbis a fait aussi une proposition intéressante. Pour les affichages numérique / alphanumériques, des afficheurs LEDs devraient faire le taf, à l'extérieur.
A la table à cartes, pas de souci pour recycler des afficheurs alphanumériques LCD...
J'ai trouvé comment m'occuper, surtout l'hiver prochain :-)
Pour l'instant, je finalise un répéteur LCD pour un BMV Victron, illisible, trop petit.
