Appel aux spécialistes de la métallurgie

A l'occasion de l'hivernage au sec de mon canote, je viens de démonter mon hélice MaxProp qui présente un important jeu au niveau de l'axe de rotation des pales sur elles-mêmes. Envoyée chez France Hélices pour devis, on me démande une somme de 900 (!) Euros pour la réfection. De plus, on ne me parle pas de jeu aux axes des pales, mais de remplacer 2 autres éléments (moyeu et pignon central) qui n'ont me semble-t-il rien à voir avec le problème du jeu. Dans ces conditions, je préfère changer d'hélice !
D'où ma question : peut-on faire reboucher les alésages des axes dans le corps en bronze (demi-ogives) de l'hélice par un soudeur?
Il ne resterait plus alors qu'à confier corps et pales à un fraiseur-ajusteur pour y refaire des alésages aux bonnes dimensions.
Merci pour leurs infos aux spécialistes métallurgistes de Hisse&Ho, je sais qu'il y en a quelques uns !!

L'équipage
(Plic)(Plic)
02 déc. 2010
zoomzoom
02 déc. 2010

Juste une question
j'ai une max prop également (bipale)
La partie cylindrique des pales qui pivotent comporte sur la mienne des bagues en téflon ou autre plastoc elles sont fendues pour pouvoir être placée. Elle ont l'air d'origine car elles sont épaulées. mon hélice est assez vieille (1979).
peut'être quelqu'un sur le site à déjà vu ça,en tout cas si elles n'y était pas j'aurais un sacré jeux.
Est-ce qu'il y en a sur la tienne?

Répondre
(Plic)(Plic)
02 déc. 2010

Non, il n'y en a pas....
...sur la mienne. Et ces bagues sont une des solutions que j'envisage pour supprimer le jeu. Est-ce que ce sont des demi-bagues (façon coussinets de bielle) ou n'ont-elles qu'une seule fente de haut en bas et sont donc 'forcées' pour être mises en place ?
Merci

Répondre
zoomzoom
02 déc. 201016 juin 2020

ce sont
des bagues entières avec une seule fente.elle semble être en plastique anti friction comme du téflon ou du nylon.elles rentrent en les déformant, ma hantise était de les casser car c'est du vieux matos et je ne les voit pas sur les plans trouvé sur internet. la partie cylindrique reprend le jeux
radial et le plat limite le jeux axial.

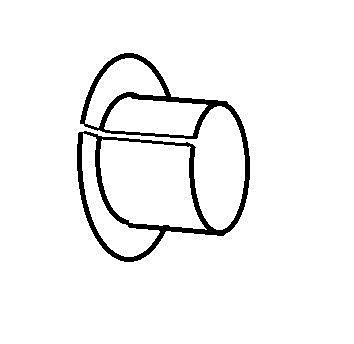

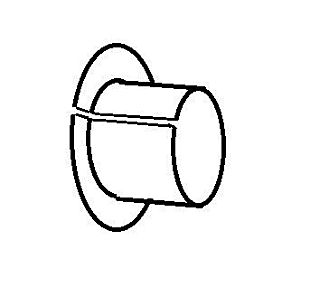

j'ai essayé de faire un dessin &gt&gt&gt&gt&gt&gt&gt&gt&gt&gt&gt&gt&gt&gt&gt
elles me semblent vraimant d'origine mais je pense qu'un tourneur peut te faire ça à moindre frais.
à ta dispo pour plus d'info

Répondre
(ob_seven)(ob_seven)
03 déc. 2010

Ca ressemble a des bagues Coussinyls
La fente est elle verticale, ou plutot inclinee?
Sur une bague Coussinyl, il y a egalement 6 fentes sur le rebord, placees de maniere equidistantes.

Autre solution avant de souder/ recharger.. Il est peut etre possible de faire des axes en cote "reparation", et de refraiser / realeser les trous des axes.

A+

Répondre
zoomzoom
03 déc. 2010

non
une seule fente sur mes bagues, droite suivant la génératrice.

Répondre
