Anémomètre simrad is20

Personne n'a une idée sur cette anomalie d'affichage

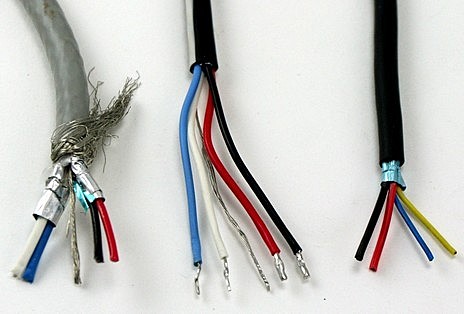

Identifier les différents sous-câbles du câble Sinmet (tout à droite sur la photo) issu du capteur (anémomètre)
Câble d’alimentation (rouge) = +8 V
Câble de masse (noir)
Câble du capteur à effet Hall de la girouette (bleu)
Câble de l’anémomètre (jaune)
Vérifier le fonctionnement de l’anémomètre avec un oscilloscope
Connecter le câble de masse (gris) et le câble (jaune) issu de l’anémomètre aux bornes l’oscilloscope
Visualiser les variations de la tension (la tension doit varier entre 2 V et 8 V, la fréquence du signal est proportionnelle à la vitesse de rotation de l’anémomètre)

bONJOUR Jad,

A tu résolut ton souci ?
J’ai le meme problème , mais uniquement sur le vent apparent , le réel lui est juste .

Merci

Bonjour,

Je crois qu'un problème d'affichage du vent apparent doit provenir d'un problème de connecteurs et/ou de réseau : amha, l'anémomètre a besoin d'informations, par exemple, du capteur de vitesse pour afficher une valeur correcte.

Je ferais donc une déconnexion/reconnexion de toutes les prises du réseau Simnet (sans oublier les barettes de connecteurs Simnet "cachées" dans les vaigrages) et si ça ne suffit pas un reset du réseau.

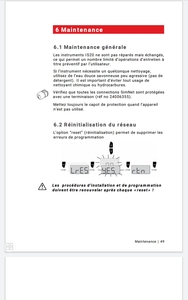

Attention (voir la photo) le reset implique de redéfinir tous les paramètres de chaque appareil...
