Ampèremètre VDO 50/0/50A

Bonjour à toutes et tous,

J'ai un Ampèremètre VOD SW 192.04/1/2 12.76 et j'aimerais savoir comment le brancher....

Il y à un lampe pour la visualisation du cadran (+/ -) et deux bornes nommées +L et +B.

Dans quel sens ce branche t'il ?

J'ai deux parcs de batteries. Service (220A/h) et moteur (75A/h).
Peut-on le brancher sur les deux parcs en utilisant un commutateur afin de savoir ce qu'il me reste dans chacun des parcs ....

Merci d'avance pour me permettre de finir mon câblage avec ce p'tit plus pour le confort de l’œil

L'équipage
Bounty-LoverBounty-Lover
13 mars 2015
Clo-13190Clo-13190
14 mars 2015

Attention, un ampèremètre ne donne jamais la réserve d'une batterie, mais la consommation d'un matériel. C'est à dire le débit de la batterie vers un consommateur. Sauf erreur, bien sûr.

Répondre
(MOBY)(MOBY)
14 mars 201516 juin 2020

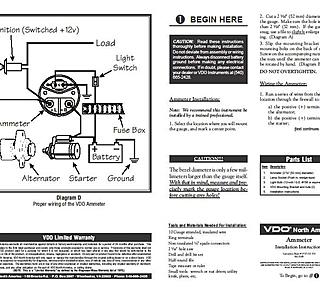

Ci joint 2 montages, la doc "officielle" sur le vdo correspond plus à un montage sur une auto; Le schéma est plus adapté à un bateau si ton ampéremètre donne des valeurs positives ou négatives ( 0 central).
Dans ton cas je ne mettrai que la batterie servitude sur l'ampèremètre, la batterie moteur ne servant pratiquement pas longtemps! Donc sur le schéma supprimer la connectique qui va au démarreur.
Gégé

Répondre
Bounty-LoverBounty-Lover
15 mars 2015

Bonjour et merci à vous Clo-13190 et Moby.

J'ai bien pris note de vos conseils c'est pourquoi je vous en remercie.
Quel appareil me permettrai de savoir la charge de ma batterie service alors...
(Pas combien elle consomme mais combien il lui reste d'Ampère dans l'ventre.)
@ bientôt

Répondre
(MOBY)(MOBY)
16 mars 201516 mars 2015

Il te faut un controleur de batterie, il y a un essai comparatif de 10 controleurs dans V&V du mois de Mars.
Tu me donnes une adresse mail en MP et je t'envoies le scan.
Gégé

Répondre
Clo-13190Clo-13190
16 mars 2015

Sur mon bateau j'ai simplement mis un voltmètre simple qui donne le voltage de la batterie et en fonction me dit si la batterie est chargée ou non et en plus il affiche le voltage débité par l'alternateur.
Le tout pour à peine 3€.
