Aluminium pas AG4

tu gardes ton inox
et tu le raidi avec deux fois deux profils en équerre d'inox boulonner en passant en travers de ta tete de safran , une idée ?

Salut Pierre
Comme je viens de me pencher sur les problèmes de safran j'ai aussi relu ton fil précédent et étudié ta photo finale
www.hisse-et-oh.com[...]oto.php

A ta place j'éviterai l'emploi de cet alu dont tu ne connais pas la nuance et préfèrerai un renfort en inox, pas en cornière moche mais en tôle plane.

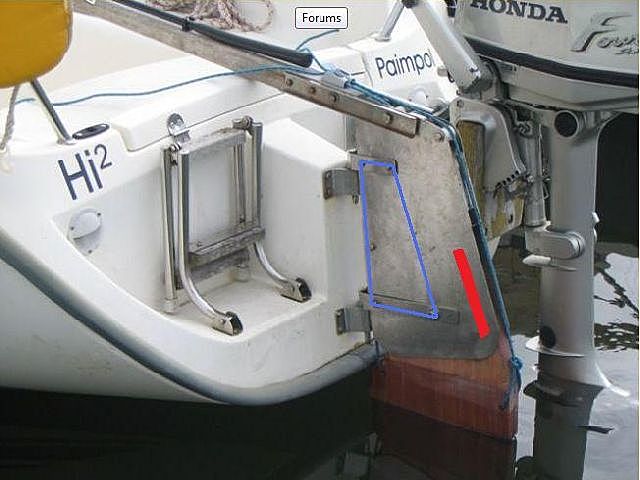

Il pourrait avoir un contour trapézoïdal avec un côté // à l'axe de rotation et être repris sur les 4 vis de fixation des aiguillots (voir les 5 si le truc au milieu est la vis/axe du réa de commande de descente. Qu'en penses-tu?

Éventuellement pour te donner des idées, va lire le fil que j'avais lancé tout récemment et sur lequel tu trouveras les plans du safran du Start6:
start6.heberg-forum.net[...]le.html

oui
c'est à une plaque comme ça que je pensais, voir un peu plus large si besoin pour recouvrir la zone d'articulation de la pelle. Si le manque de rigidité entraine une déformation au niveau des aiguillots, cette plaque peut peut-être être plus limitée en surface et plus épaisse dans cette zone?

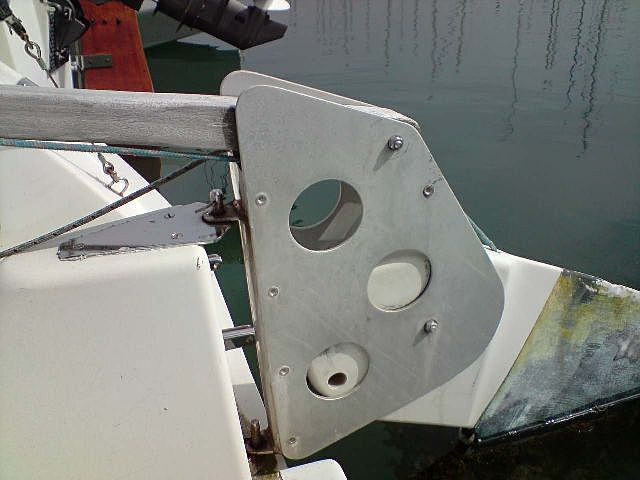

Comme tu peux voir sur le safran du Start6 il y a aussi un renfort mais au niveau de l'aiguillot inférieur; Je ne suis pas sûr que le renfort que tu viens de faire souder suffira...

Bien sûr le poids est un problème, mais malgré ça il faut bien que cela redevienne rigide.
Mais comment était la tête d'origine?
Y 'a pas moyen de la récupérer, ou d'en récupérer la matière?

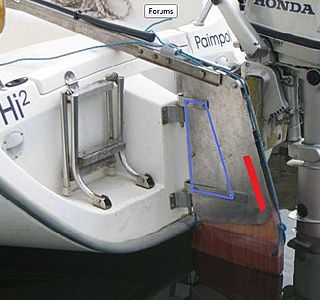

l'idée du trapeze bleu est pas mal
car elle rigidifie juste ou il y a besoin ,je te deconseille l'alu en tout cas pour une piece aussi vitale

A l'origine c'était l'inverse :
tête en CP et pelle en tôle d'alu. La tôle ayant pété, j'ai pensé qu'une pelle en cp serait plus rigide, et en plus je pouvais lui donner une forme un peu plus efficace, ce qui est le cas. Mais du coup c'est la tête qui ne va plus... Ton idée de plaque a quand même quelque chose de séduisant. Je vais en discuter avec mon copain soudeur.

salut Hi !
as tu fouillé du côté des puces marines ?

je me souviens avoir vu une tête de gouvernail comme ça en fonte d'alu
