Alternateur sur Perkins

Bonjour,
J'ai un alternateur de 70a monté sur mon Perkins 4236.
Comme j'ai doublé le parc à batteries, c'est devenu un peu juste.
J'ai trouvé sur le bateau, un alternateur d'origine américaine, de marque Heer Powerline de 120a.
Je n'ai aucune doc sur ce matériel, mais il semblerait qu'il soit dépourvu de régulateur interne.

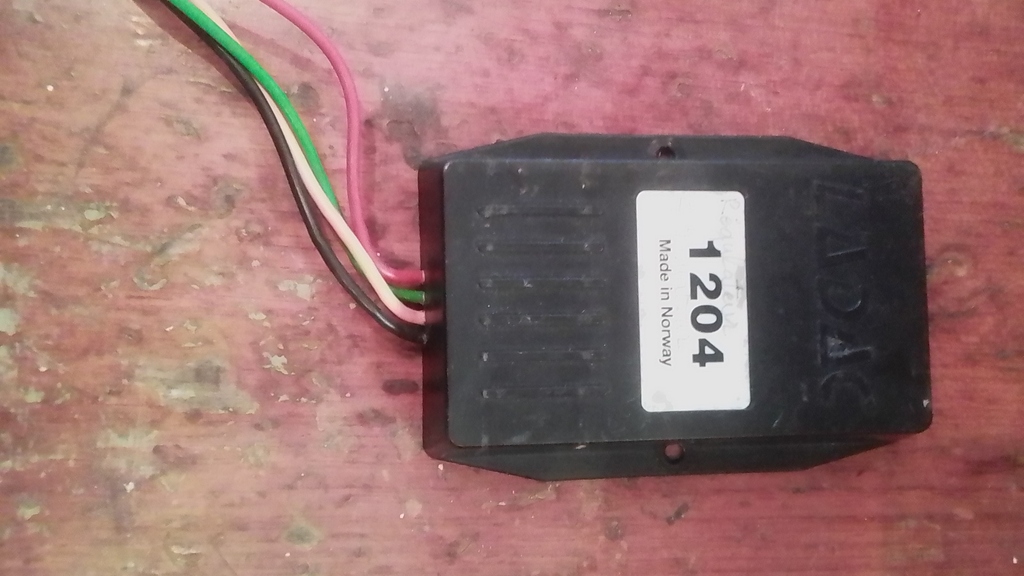

C'est sans doute pour ça que j'ai trouvé un régulateur Ladac 1204 externe d'origine norvégienne.
Après avoir monté le tout sur mon Perkins, je trouve 2,60v en débit sans le régulateur et 0v avec.
Quelqu'un aurait-il une doc, ou des infos pour me dépatouiller.
Merci d'avance à tous les blogueurs chevronnés du site.
Et un salut amical depuis la Polynésie à tout le monde.

L'équipage
#Électricite
FENNECFENNEC
22 mai 2022
QuizasQuizas
23 mai 2022

salut,
tape dans google "Heer Powerline alternator manual"
et tu as déjà pas mal de doc en .pdf à consulter,
buena suerte

FENNEC:Merci, en fait la marque c HEHR, ce qui explique que je n'ai rien trouvé sur le net. Je tente ma chance de suite...·le 24 mai 2022 09:07
Ajouter un commentairePublier
J-MarcJ-Marc
23 mai 2022

Bonjour
Attention, le + peut être à la masse sur des véhicules et matériels électriques américains.

fritz the catfritz the cat
23 mai 2022

les régulateur incorporés sont fait pour charger à 10% de la capacité totale des batteries
souvent l'adjonction d'un booster suffit ,mettre un alternateur plus gros ne résoudra pas forcement le problème .
alain

fritz the cat:celui qui me met un -1 j'aimerais bien qu'il développe avec des courbes de charge sur des pbca ,les life c'est différent ...il verra bien que la courbe de charge est du type y=ax+b une exponentielle inverse alain ·le 23 mai 2022 20:10
Ajouter un commentairePublier
SEGALENSEGALEN
23 mai 2022

Bonjour,
les références indiquées sur l'alternateurs sont illisibles.

alors que dire sans savoir de quoi il s'agit ?

fritz the catfritz the cat
23 mai 2022

les régulateurs incorporés fonctionnent en exponentielle inverse en fonction de la quantité d'ah
des batteries pbca

FENNECFENNEC
24 mai 2022

Merci à tous pour tous ces commentaires pertinents.

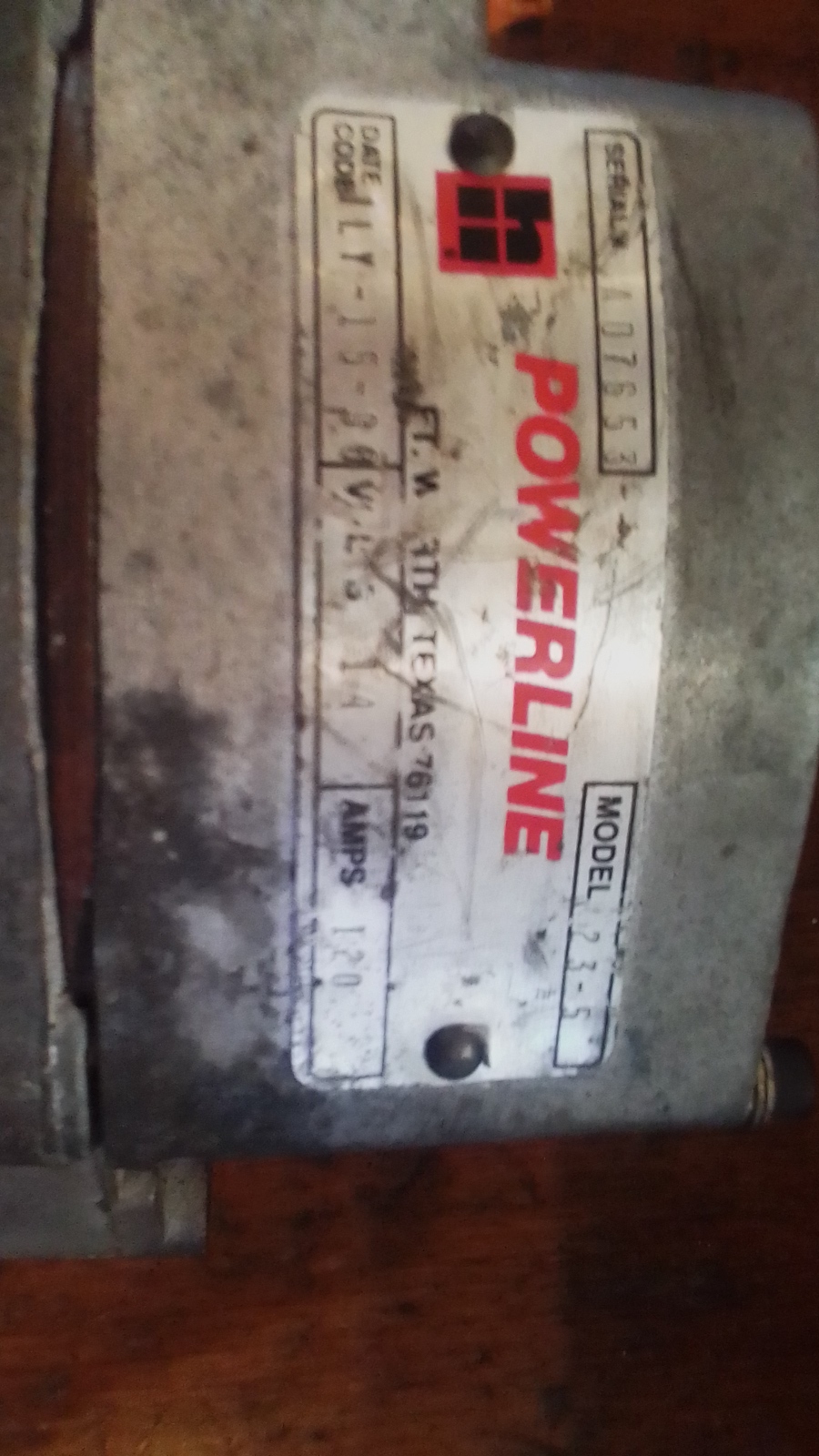

Je précise les infos relevés sur l'étiquette qui n'est effectivement pas très lisible.
HEHR Powerline
Sérial A07653 Model 23-5
Date code JLY-15-98 Volts 14 Amps 120

Elect:
  • Voici ce que j'ai trouvé pour le câblage du régulateur qui apparemment est compensé en température, ce qui est déjà un bon point ensuite ce modèle 1204 contrôle l'excitation par le positif (fil vert) ce qui devrait permettre de faire fonctionner cet alternateur Powerline de type "P"... comme pratiquement tous les alternateurs US, alternateur excellent par ailleurs qui a son nominal donné à chaud et qui doit tourner assez vite ~ 7500tr/mn d'après la fiche tech. pour donner sa puissance tot.baatplassen.no[...]ema.jpg cdn.shopify.com[...]@2x.png
·le 24 mai 2022 10:36
Ajouter un commentairePublier
FENNECFENNEC
24 mai 2022

Merci Elect,

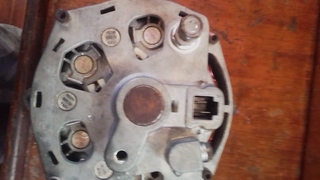

J'avais trouvé cette doc qui m'a servi à connecter l'alternateur qui ne comporte que deux bornes en plus du plus et du moins batterie, cosses plates standard repérée R et F.
Les liens donnés ne me donnent pas grand chose, et manifestement le fabricant à mis la clé sous la porte, donc plus d'infos ni de doc sur ce modèle d'alternateur qui ne semble pas très répandu.

Elect:Non non ils sont toujours là et répondent au téléphone mais il est vrai que leurs alternateurs ne sont pas très répandu en europe, d'une part parce que ce sont des alternateurs spéciaux donc cher et que la charge par l'alternateur est prit plus sérieusement et mieux maîtrisée aux us...amha mais c'est effectivement un excellent produit pour celui qui veut maximiser la charge. Que cherches-tu exactement à savoir ! car le branchement de cet alternateur est assez simple!. Contrôle l'alternateur en premier en touchant momentanément la cosse "F" platte avec un fil volant +12V tu verras de suite si l'alternateur répond, pour le branchement du régulateur fait un croquis de ce que tu as essayé. hdpsi.com[...]/ ·le 25 mai 2022 07:00
Ajouter un commentairePublier
FENNECFENNEC
25 mai 2022

Effectivement, la boîte à juste changé de nom. Et j'ai fini par trouver une doc complète sur leur site (en anglais œuf corse).
Manifestement le modèle est toujours disponible. Effectivement, il n'est pas régulé, je vais leur envoyer un post pour savoir si le Ladac 1204 est compatible.
Et comme tu me le conseilles, je vais refaire un test maintenant que je sais où brancher l'excitation.
CQFD

SEGALENSEGALEN
25 mai 2022

Un peu de doc, qui peut peut-être servir:

hdpsi.com[...]

J'aurais commencé par exciter l'alternateur en "plein champ" pour voir s'il fonctionne, après il sera toujours temps de voir pour le régulateur.

23HD-_-24HD_Troubleshooting_GuideDONE3.pdf
FENNEC:Excellent, et en français, merci polynésien (maururu)...!·le 25 mai 2022 18:15
Ajouter un commentairePublier
fritz the catfritz the cat
25 mai 2022

www.google.com[...]/search
voila avec ça vous êtes servis .
un booster genre a2b ou mastervolt sera plus utile pour une charge rapide en trois phases
