Allonger cable Raynet raymarine

Bonjour à tous,

Savez-vous s'il est possible de rallonger un cable Raynet de Raymarine en le coupant en 2 et en realisant la rallonge avec un cable classique ?

Si oui savez-vous le type de cable a prendre ?

Car 2 soucis se posent :
- la longueur (mais ca vous vous en doutiez...)
- le passage des prises dans les fonds (les prises a chaque extremitées sont assez grosses...)

Merci pour vos retours

L'équipage
30 mars 2025
30 mars 2025

d'après un sujet précédent, c'est de l'ethernet tout à fait classique, mais avec un câble solide et des connecteurs spécifiques.

opération possible à faire délicatement, prendre un cat5E ou cat6E blindé (FTP OU SFTP)


30 mars 202530 mars 2025

Hello,
Il existe chez Raymarine un adaptateur étanche pour prolonger les câbles se terminant par une prise RJ45.
Il s'agit de la référence Raymarine 4115028.
www.tyboat.com[...]he.html
D'un coté tu branches ton câble Raynet et de l'autre un câble/rallonge RJ45 qu'on trouve maintenant même en supermarché au rayon "informatique".
Pour ce qui est de la longueur ce n'est pas critique à moins que tu aies un superyacht.

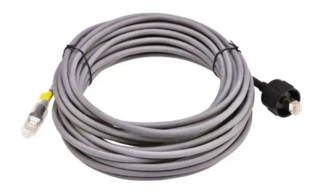

Sinon il y a les cables Seatalk HS long
www.nautiboutique.fr[...]marine/
Amicalement.
FX


30 mars 2025

Merci pour vos retours, je vais tenter l'opération

Je ferai un retour ici !!


12 avr. 2025

Bon avoir essayé... pas avoir reussi...

Pour le raccordement des cables, savez-vous s'il faut juste raccorder les 8 cables reseaux, ou faut il aussi raccorder le fil de masse (ou alu) qui entoure les autres 8 fils ?

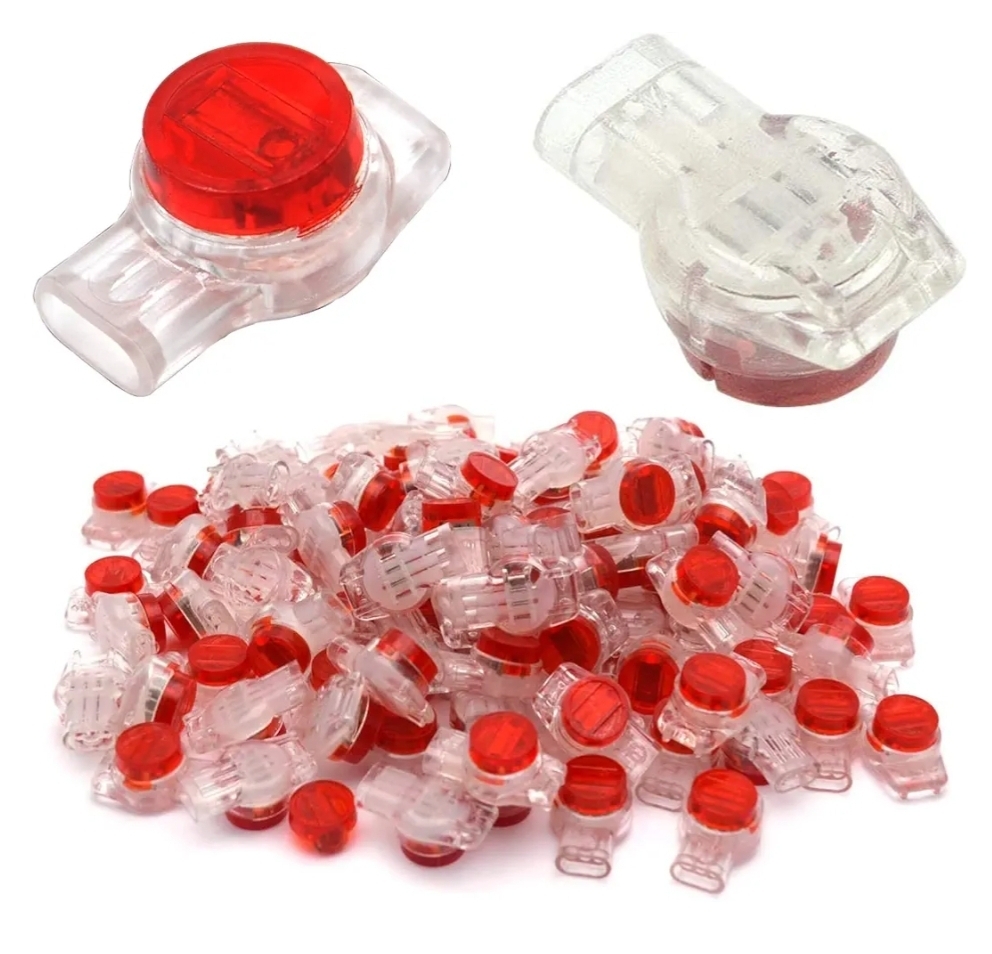

Demain, deuxième essai, mais avec des connecteurs telecom comme ceux en photo ci-dessous.


Lady_C:ouh làun bon moyen pour que ça ne marche pas. ·le 12 avr. 23:21
13 avr. 2025

Si c’est un raccord pour un modèle très répandu quantum chirp la rallonge vendue par Raymarine est avec deux prises femelles !! Il faut donc racheter un raccord en plus mâle mâle pour raccorder la rallonge!!
Coût rallonge 95€ 5m + raccord 78€. Sans le tube de vaseline (pour passer la rallonge).


13 avr. 2025

L'idée etant plutot d'éviter de racheter un cable raymarine... ce sera ma dernière solution, de racheter un cable de 10m directement.

Mais en attendant et avant de racheter, je voudrai essayer de rallonger...

Le cable raynet a 8 fils (4 blanc et 4 couleurs : typique cable reseau informatique) mais aussi un cable de tresse nu que je n'ai pas racordé, peut etre est-ce mon erreur...


13 avr. 202513 avr. 2025

Si tu veux bricoler, achète les prises RJ45 en quantité suffisante, une pince à sertir le RJ45, deux adaptateurs coupleurs RJ45, de quoi isoler les connexions de l'humidité, et ensuite exerce-toi à sertir proprement une prise (Trouve un tuto sur Youtube, çà ne manque pas...).

Pour t'exercer à sertir une prise, tu prends ton câble droit Ethernet de 10m , tu le coupes à une extrémité, tu refais la prise, ensuite tu branches ton pc en filaire sur une box...Tu peux aussi acheter un testeur de câbles Ethernet. Si ca passe, t'es au point... Tu peux alors travailler sur ton câble Raynet (Je ne connais pas son diamètre...)

Comme tu n'as pas trop de longueur, çà devrait passer


Lady_C:droit, ou croisé ?
une box ou un PC en Gigabit accepte indifféremment les 2, mais est-ce le cas pour le réseau RayNet ?·le 13 avr. 11:24
kivoila:C'est juste une rallonge, il faut que les 2 extrémités soient identiques·le 13 avr. 11:26
13 avr. 2025

Faut bien repérer chaque câble avant de couper le câble principal sur la prise et repérer avec un multimètre les câbles de la rallonge si les couleurs sont identiques sinon ça marchera jamais.


13 avr. 2025

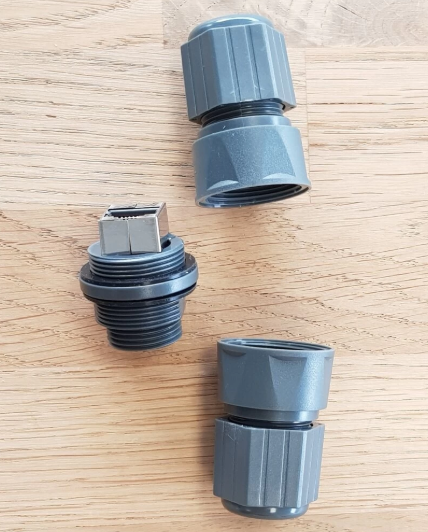

je pensais utiliser ce modelé de raccord pour rallonger le câble rj45 du radar garmin.


13 avr. 2025

Hey hey !! Bonne nouvelle, ca fonctionne avec les raccords telecom.

Mais petite precision, au debut ca ne marchait pas et il a fallut que je mette a jour mes 2 axioms et ensuite parfait...

L'interrogation se porte donc sur le premier montage, peut etre qu'il marchait lui aussi... mdrrr
