Alimenter un Seagean en 12V?

Merci Jacques,
Quel que chose comme cela : www.conrad.fr[...]tronics

Comment faire le branchement pour l'entree 12V et la sortie 9V ? ( terre??)
Merci de ton aide
Marc

Bonjour,
Attention, cela m'étonnerait que l'alim par le chargeur 220V AC donne du 9V AC, il doit donner du 9V continu.
Les anciennes radio sangean avaient un chargeur 22O-6V, je pense que le chargeur 9V des nouvelles radio est dù au fait de la présence de piles rechargeables.
Sur la mienne (en 6V), j'utilise la technique "keralas":
"J'ai éludé le problème en alimentant le poste à partir d'une très grosse pile (une pile ça coûte 5 fois moins cher qu'une batterie ) de 6v en utilisant le câble de l'alimentation secteur , et ça fonctionne très bien avec la même pile depuis plus de 2 ans "

keralas.free.fr[...]teo.htm

Il faudrait essayer en alimentant en 6V, les piles internes ne devraient pas recharger mais on s'en moque, ou alors effectivement passer par un convertisseur-régulateur comme le dit bato770.

Gégé

Bonsoir,

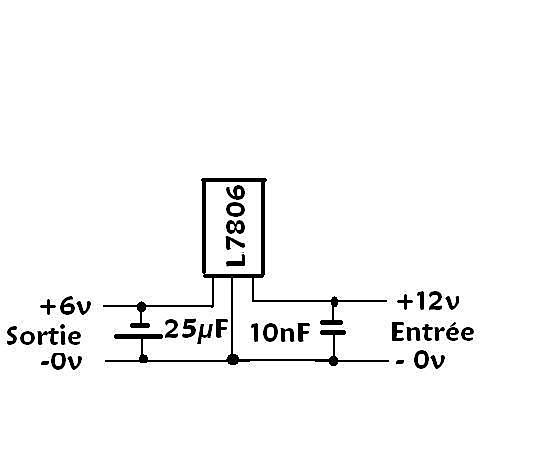

C'est l'inverse si tu pose le L78XX sur la table refroidisseur en dessous l'entrée est à gauche e la sortie à droite

OK pour le schéma de JC22 avec un 7806 ou 7809 pour 6 ou 9 volts. Je pense que les condos ne sont pas obligatoires car le 12V du bord doit être stable.
Jacques

Bon je crois que l'on a tout faux avec notre alim 6V pour les nouvelles sangean, fil sur un forum yahoo consacré à ces radio:
fr.groups.yahoo.com[...]ce/info

fr.groups.yahoo.com[...]ges/698

Gégé

Pour avoir essayé, l'alim 6 v est inopérante.

Doc des régulateurs série 78XX avec le raccordement et le brochage
www.farnell.com[...]526.pdf
Jacques

vérifie quand même si ton 9v en sortie du bloc alim-chargeur de ta radio sort du AC ou du DC sinon ton investissement à 0,70€ risque d'être perdu
:mdr:

Ok, JC22 je ne conteste pas ton schéma et j'ai le même manuel que toi pour la même machine, mais là, il semble d'après les docs techniques des nvelles Sangean et confirmé par CERIGO que l'alime jack par 6V DC ne fonctionne pas.

bonjour,
mon jack d'antenne est relier à mon gréement et pas de problème pour TTY ou navtex, pour les fax je n'ai pas encore pris le temps de voir .
Cdt

Il FAUT les condensateurs (non polasisés pour éliminer parasites et interférences créées soit par un orage, soit par l'alternateur, le régulateur MPPT, etc.
Ce serait dommage d'envoyer des parasites et de rendre pénible l'écoute de la radio pour 1€.

Précision par rapport à mes commentaires: j'ai l'ancienne version.

Cdt

@adriatique
tu me dis pouvoir alimenter directement en 12 V (parfois 13,8v) au lieu du 9V préconisé.
l'as-tu réellement essayé ??

Cordialement

Merci Amzer zo.
Dans la doc fournie, il n'y a pas le schéma électronique!
Donc question aux électroniciens(ciennes): dans l'entrée 9V AC du Seagean 909X (nouveau modèle) , y a-t'il Une régulation interne permettant d'alimenter en 12V DC ?
Remarque: j'ai testé, le 9V DC fonctionne.
d'une manière générale, comment savoir si un appareil est muni d'une telle régulation ?
Comme dit Amzer, cela éviterait bien des complications !
Bien cordialement
Marc
