Alimentation feux de navigation - rénovation électrique

Bonjour,
Je prévois de recâbler tout le tableau électrique de mon dériveur alu Vulcain VI (9m), et je m'interroge sur l'alim des feux extérieurs (nav à la voile/au moteur/mouillage), que je passe tous en LED. Comme ces feux ne fonctionnent pas tous en même temps, plutôt que de mettre 1 ligne par feux, je m'interrogeais sur l'intérêt de ne mettre qu'un fusible et deux interrupteurs pour allumer les différents feux, au lieu de 3 fusibles. Je suis parti sur des tricolores en haut de mât (nav à voile), sur les balcons avant + 360° blanc en haut de mât (nav moteur) et sur le même 360° blanc pour le mouillage.
Le schéma joint explicite la proposition - saugrenue ou jouable? J'ai fait pas mal d'élec en rénovation de maison, mais jamais en voile :).
Merci de vos avis... éclairés!
Bonne soirée,
Vincent

#voilerie

legrandvin

03 août 2015

Tous
Non lu

Bonjour Legrandvin Bon je ne vais pas être l... LeMoko03 août 2015

pour le tricolor en tête de mat et le feux de m... fritz the cat03 août 2015

Bonsoir, Merci de vos réponses. LeMoko, le v... legrandvin04 août 2015

bjr, c'est tout simple : tu branches tes deux... fritz the cat04 août 2015

Je comprends mieux! Comme il faut que je refas... legrandvin04 août 2015

j'ai un feu de mouillage +nav hella j'ai mis de... fritz the cat04 août 2015

Les kits feux LED mouillage + tricolore de shez... sebbx3316 juin 2020

les schemas semblent illisibles capture de htt... sebbx3316 juin 2020

Entendu Sebbx33, yapluka, merci!! legrandvin04 août 2015

LeMoko

03 août 2015

Bonjour Legrandvin

Bon je ne vais pas être le seul mais,
1) Voir la législation pour les feux
2) Perso je ferais des lignes d'alimentation avec des fusible indépendant
donc 3.

Le Moko

Répondre

fritz the cat

03 août 2015

pour le tricolor en tête de mat et le feux de mouillage en led's
deux fils suffisent en 1mm2,il suffit d'inverser les polarités pour passer de l'un à l'autre ,donc un simple on off on double suffit avec un fusible sur une polarité d'alim
alain

Répondre

legrandvin

04 août 2015

Bonsoir,
Merci de vos réponses.
LeMoko, le voilier est un 9m donc je suis dans les tolérances de la réglementation.
Alain, désolé, je ne visualise pas le principe, peux-tu me préciser?
Merci!!
Bonne soirée,
Vincent

Répondre

fritz the cat

04 août 2015

bjr,
c'est tout simple :
tu branches tes deux feux de tête de mat en // en croisant les fils
en bas sur l'inverseur double tu branches tes deux fils sur les points milieu
sur un coté tu fais arriver le 12v que tu renvoies de l'autre en croisant les fils ce qui va inverser les polarités .
quand la commande est sur off les deux feux sont éteints suivant le coté ou tu le positionne c'est l'un ou l'autre ..
je faisais ce montage avec deux diodes inversées quand je montais des feux doubles en tête de mat et que je n'avais que deux fils et des ampoules classiques .
mais avec les led's ce n'est pas la peine
alain

Répondre

legrandvin

04 août 2015

Je comprends mieux!
Comme il faut que je refasse tout, je pensais prendre un kit feux tricolores + mouillage avec LEDs directement intégrés - il faut que je reprenne précisément les branchements du coup...
Question de béotien: il n'y a pas de risques pour les LEDs à inverser les polarités?
Merci Alain de ces précisions!
Vincent

Répondre

fritz the cat

04 août 2015

j'ai un feu de mouillage +nav hella j'ai mis des ampoules mantagua à led's 5 et 10w
comme il n'y avait qu'un feu de mouillage classique ,c'est ce que j'ai fait et ça fonctionne très bien avec du 1.5mm2 ça ne risque pas de chauffer .

Répondre

sebbx33

04 août 201516 juin 2020

Les kits feux LED mouillage + tricolore de shez NASA sont deja cablés comme ca. Peut etre est ce la meme chose chez les autres fabricants.
En inversant la polarité ca allume l'un ou l'autre.

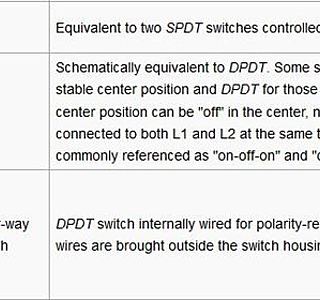

Comme le dit Fritz, utiliser un interrupteur on-off-on double (schema 1).
Ou bien un on-off-on double ou l'inversion de polarité est précablée (schema 2)
(La position "off" n'est pas représentée sur les schémas)
