ajout d'un réservoir souple

bonjour
en supplément du réservoir rigide d'eau que j'ai (sous le plancher du carré vers la quille)
je veux rajouter un réservoir souple (sous le lit à l'arr)
et qu'ils soient connectés ensemble de façon que lorsque j'utilise la nable de remplissage connectée au réservoir rigide, que l'eau se déverse dans le souple également, et vice versa
je gère les hauteurs pour les vases communicants, et le plus simple serait de connecter sur les tuyaux pour ne pas toucher au réservoir existant évidement, celui de remplissage, et celui de vidange
ça me parait tout simple (schéma joint) ou je loupe qlque chose ?
(parce que je vu/lu 1 seule nable qui fait entrée/sortie, 1 dessus/1 dessous, les 2 dessus...)

L'équipage
#reservoir#souple
puccavegapuccavega
02 avr. 2024
fxvtfxvt
02 avr. 202402 avr. 2024

Hello,
Je ferais les modifications suivantes:
- Si le réservoir souple est réellement à un niveau au-dessus du réservoir rigide. Il faut que le remplissage se fasse dans le réservoir souple uniquement, qui à son tour se déverse dans le rigide.
- Ne pas relier l'entrée du réservoir rigide au nable. mais remplace cette conduite par un évent dont l'extrémité devra être au dessus du niveau maxi du réservoir souple.

En effet, si on laisse le schéma en l'état, il risque de se passer le phénomène suivant
L'eau rentre dans le réservoir rigide.
L'eau rentre dans le réservoir souple. Mais une bulle d'air va se créer et se bloquer dans le conduit de remplissage de chacun des deux réservoirs. Et le remplissage ne se fera que partiellement.

C'est ce que j'ai eu sur 2 réservoirs reliés entre eux. J'ai du mettre un évent et gagné ainsi en capacité avec un meilleur remplissage.

Autre conseil: mettre une vanne à la sortie de chaque réservoir pour pouvoir les vider de manière distincte. et le cas échéant pouvoir les isoler l'un de l'autre. Pas la peine de mettre une vanne compliquée, il n'y a pas de grosse pression à cet endroit.

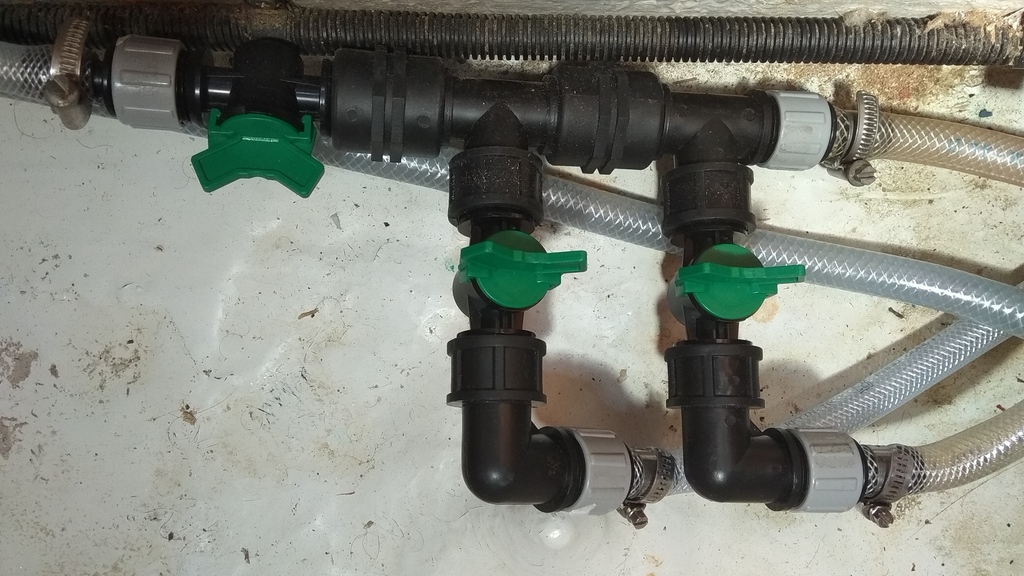

Perso j'ai mis des vannes d'arrosage agricole en plastique. Ca ne rouille pas, ça se manoeuvre facilement et ça ne coute rien par rapport au bronze au laiton ou à l'inox.
Amicalement.
FX

puccavega:merci pour ton xp fxvt - il y a bien un event sur le rigide, à surveiller donc que la sortie soit bien plus haute que le souple - et ok pour ta suggestion : nable > souple plus haut > vanne > rigide > vanne > pompe·le 02 avr. 10:49
puccavega:est ce que tu pense que mettre les 2 nables du souple sur la même face ne pose pas de problème ? il va se gonfler/dégonfler ? et ça évitera du poids sur le coude du dessous·le 02 avr. 10:56
Ajouter un commentairePublier
Calypso2Calypso2
02 avr. 2024

non non , il faut remplir l'un apres l'autre les reservoirs doivent pouvoir etre isolé l'un de l'autre .. donc mettre des vannes ...
imagine et ça arrivera un jour une fuite dans un reservoir ?
et de plus tu as un reservoir le rigide avec un event le souple non ...

puccavega:merci Calypso - l'idée serait donc de mettre une vanne après la nable, priorisant un remplissage via le souple, et rendant ce souple facile à isoler si nécessaire avec un remplissage direct vers el rigide - et le souple n'a pas besoin d'event non ?·le 02 avr. 10:44
Calypso2:il y a des vannes à double voie comme la mienne ..pas d'event pour le souple ·le 02 avr. 12:25
Ajouter un commentairePublier
puccavegapuccavega
02 avr. 2024

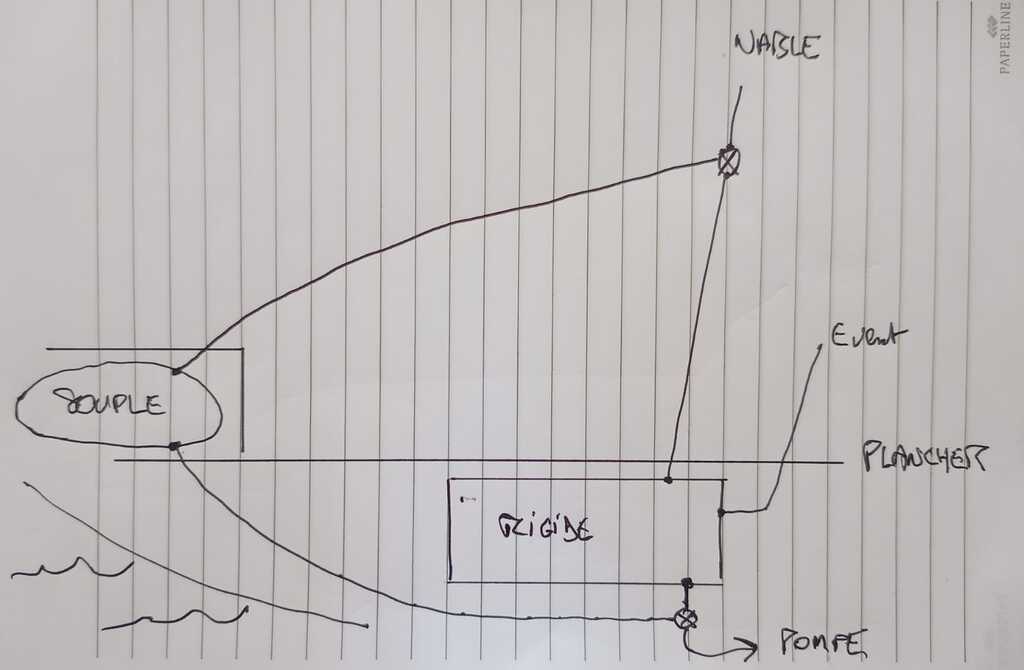

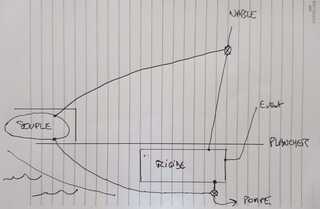

ça donnerait ça ?...

(l'évent est mal placé on est d'accord)

Babar74:Le souple n'a effectivement pas besoin d'évent et c'est mieux de les séparer pour les risques de fuites et/ou de contaminations·le 02 avr. 11:55
Babar74:Pour les souples: les modèles Vetus ont je trouve un rapport qualité / prix très correcte·le 02 avr. 11:49
Calypso2:non ..au remplissage ok mais au vidage il faut une vanne par reservoir permettant de pomper dans les deux à la fois ou dans un ...il faut toujours pensé fuite ·le 02 avr. 12:27
Ajouter un commentairePublier
fxvtfxvt
02 avr. 2024

Hello,
Je pensais à ça: voir dessin.
Si le réservoir souple n'est pas totalement à plat, c'est d'autant mieux. Par exemple, si dans le coffre il est légèrement en pente à cause de courbure de la coque.
Dans ce cas, placer l'entrée d'eau sur le point le plus haut et la sortie au pont le plus bas, mais les deux sur la face supérieure.
Dans ce cas, l'attacher aux 4 coins avec des garcettes pas trop tendues pour qu'il puisse se gonfler mais ne pas glisser vers le bas.
Capitonner le fond avec de la moquette (même raze) pour éviter le ragage.
Amicalement.
FX

puccavega:la vanne juste après la nable de remplissage sur le pont permet effectivement d'isoler séparément, vu qu'il y a déja une vanne en sortie - et bons conseils de montage !·le 02 avr. 11:21
Ajouter un commentairePublier
