AIS Matsutec HA102

j'ai contacte directement huayang-tech.en.alibaba.com[...]er.html
le tarif en direct chez huayang est légerement plus élévé (310$) que sur aliexpress 299$
par contre pour le HP33a c'est mieux en direct (-50$)par rapport à aliexpress.
Un nouveau modèle du HP33A est en cours de fabrication ce mois ci

A l'adresse Web indiquée tape "english" si tu peux pas comprendre e chinois.

Dernière offre de Susan :
300 USD plus 70 de livraison plus 17 de Paypal

CaptainRV

Le HA 102 ne semble plus disponible: sur ton lien, voir
"Sorry, this item is no longer available!"

Hello

Pose la question directement à l ANFR.
C'est certes une administration mzis tres accessible.
Ils répondent et vite.

Amicalement
FX

Bien vu effectivement pour accèder à la liste de l'ANFR il faut savoir !!!
La marque Matsutec est absente de la liste. Mais on le retrouve sous KS200A de ONWA.
Sauf que vu sur le site de avesmarine.com à 420£ soit 493€ il est moins compétitif que le EM-Track B100 en boutique HEO.

comment le branche t'on pour rentrer le mmsi ,l'antenne gps n'est pas fournie ,peut 'on récuperer les trames sur le gps du lecteur ?
alain

dans les 3w pitet
il n'émmet pas souvent .
alain

Bonjour à tous
On me dit que le Matsutec HA-102 ne peut pas être utilisé car non référencé à l'ANFR.
Si je lis ce qui est plus haut il suffit de le faire passer pour un Onwa Ks200a. C'est bien ça ?
Avez vous entendu des retours défavorable sur ce matériel ?
Merci pour votre aide !
Omer

Petit complément..il te faut acheter un.mini récepteur.GPS a.15 euros et l'adaptateur de prise qui va bien.(qq euros)

Bonjour,
je vois que vous êtes possesseur de HA-102.
Je viens d’en acheter un et je suis bien désemparé.
est-il possible de vous contacter pour échanger sur la mise en route de cet appareil ?
Ma documentation semble très light et je n’arrive même pas avoir les entrées Nmea TX et RX.
Je ne vois que du RS232.
Merci d’avance si vous acceptez un petit coup de main.
Bruno

Bonjour ,
On m'a offert un matsutec HA 102 j'ai les notices mais je n'arrive qu'à déclencher une alerte au CROSS à chaque fois que je connecte les fils .
Avez vous fini par installer votre ais ? pouvez vous me contacter adicenautique@gmail.com
merci bonne journée
Yann

pas de soucis de réception avec mon matsutec ha 102, à l émission la portée etait limité d apres d autre bateaux a environs 5 miles.avez vosu la meme experience ....appareil pas enregistrer encore mais je vais le déclarer comme onwa merci OmerG

j ai utilisé l antenne fournie avec , je crosi que c ets une antennne gps avec une prise bnc, je regarderai, tu dosi en trouver sur ali expresse tape matsutec et regarde ce qu il utilise

Antenne GPS Matsutec HA-017 voici un lien pour l antenne

fr.aliexpress.com[...]71.html

Bonjour,
Le HA 102 semble remplacé par le HA 105. Je ne vois pas de différence sur la fiche technique.
Des retours d’expérience sur l’un ou l’autre ?

• sea talk

Vérifiez si l'AIS est compatible avec votre cartographie,

Bonjour,
Avez vous réussi à COnnecter votre matsutec HA 102 svp ? Je viens d'en acheter un et je vais essayer de le brancher sur un multiplexeur Digital YAcht mais je me demandais si le branchement VHS et GPS suffisent ou s'il faut en plus connecter les cables NMEA gps output et NMEA AIs Output..? Merci !!!

Bonjour Neizhan

J'ai presque le meme probleme que vous. Ayant réussi 3 heures a faire marcher mon HE 102 en volant sur la table a cartes (programmation MMSI puis emission de position et lecture sur un AIS ami et Marine Traffic), mais une fois légèrement agrandi les 4 trous et tenté une fixation en coffre je n'ai plus eu que le voyant rouge de SOS allumé (alors que le bouton n'était pas enfoncé) et plus de possibilité de connexion via le port série et un vert palot sur la led Alim. J'avoue ne pas comprendre ce qu'il s'est passé...

Et bien sur aucun support technique ni de Matsutec ni Huayand ni Alixxx bien sur.

A suivre....

Je n'ai jamais réussit a connecter mon aïs matsuteck avec multiplexeur digital yacht.....
Si cela en intéresse certains....je le vend neuf...jamais servi!
Philou

Pour éviter l'envoie d'alarme se mettre en position récepteur seul (mode silencieux) pour faire les essais de câblage, non !?

câbler : INTER - sur INTER +

;=)

bonne journée

a.guy

c'est pas rd1 rd2 4 et 8 ?! autre solution faire ton installation sur charge plutôt qu'avec une antenne .

ben une charge de 5 w 50 ohm !

un peut comme ça : www.amazon.fr[...]8MYT91F

electronique-radioamateur.fr[...]ohm.php

fait toi en prêter une sinon !

Nota : j'ai testé l'AIS aussi sur mon antenne VHF principale et la LED du bouton SOS s'allumait d'office !

Mais je n'ai pas vu d'hélico ni eu d'appel du Cross ensuite sur la VHF apres l'avoir immédiatement rebranchée...

bonjour j ai un MATSUTEC ha 102 qui fonctionne grace a vos conseils, j aimerais le connecter a un multiplexeur (QUARTECK A 031)pour le connecter par wifi a une tablette contenant navionics et profiter de la fonction AIS de navionics
je voulais savoir si cela etait possible et si cela fonctionnait avec la norme NMEA 0183
merci pour votre reponse

Bonjour a tous,
J'ai passé beaucoup de temps a réussir a faire fonctionner l'ais HA-102.
Entre faire fonctionner un port RS232 COMx, paramétrer l'AIS et réussir a faire les branchements du HA-102 dont la documentation est fausse......
Visiblement je ne suis pas le seul a être dans la panade (sinon je suis une vraie buze, ce qui me ferait grand peine..)

j'ai maintenant un ais qui fonctionne parfaitement et que j'utilise avec QTVLM (qui est une merveille).

Je propose de faire une video tuto si cela vous semble inintéressant.

Avec plaisir.

Hello.

Ca me permettra peut-être de comprendre si le miens est grillé et comment...vu qu'il a fonctionné 3h installe en volant puis s'est mis en erreur qd installé a poste avec neanmoins les memes branchements...

A suivre.

Merci

Et apres on pourra peut etre dire qui peut le miens peut le plus...!

Merci ! Je m'en suis servi pour programmer un ONWA KS200A et ça marche aussi bien ;-)

Le lien pour charger les 3 softs pour la configuration:
drive.google.com[...]HfX15A_

Le ONWA KS200A, peut être plus récent, n'a pas le même câblage. 8 fils au lieu de 10.

Le HA-102 peut il être interfacé avec un écran Raymarine A70?

Bonjour,

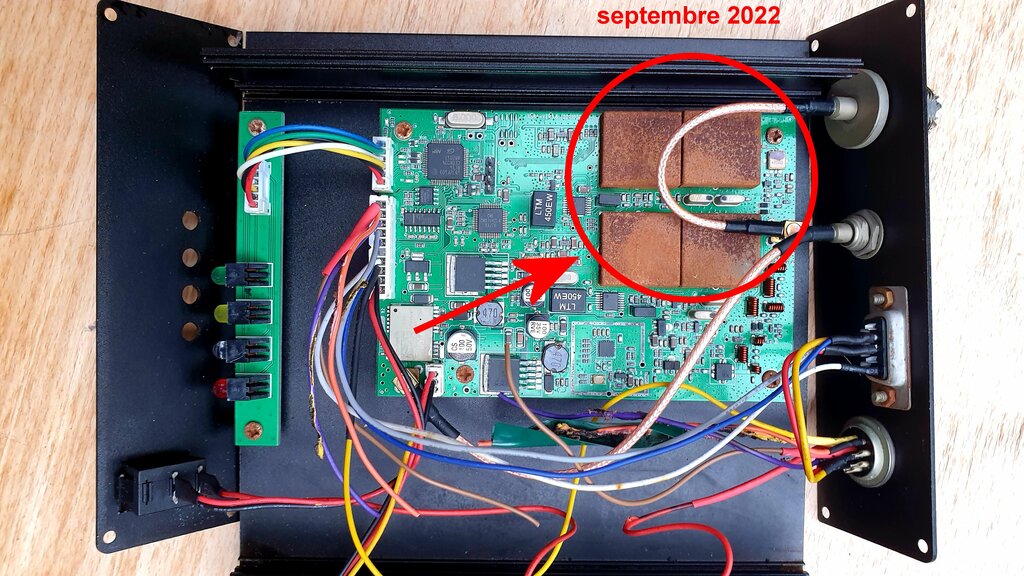

J'ai eu une petite mésaventure avec mon HA-102. J'en avait eu un sur un bateau précédent et j'étais très satisfait. J'ai donc repris le même Matsutec HA 102 sur mon nouveau bateau. Il fonctionnait dès l'installation. Puis j'ai voulu avoir la possibilité de choisir de le connecter au PC comme alternative à la VHF, pour recevoir les cibles AIS sur OpenCpn.
Je suis parti en navigation et en arrivant au mouillage, un canot de la SNSM m'a contacté pour me dire que j'émettais un signal de détresse. De fait le bouton rouge du transpondeur était allumé ! J'ai dû éteindre le HA 102. A la remise sous tension, il restait rouge. J'ai ouvert le boitier du transpondeur et j'ai constaté que les fils étaient brulés.
Je suppose que j'ai dû faire une fausse manœuvre en essayant de récupérer les données pour OpenCpn...

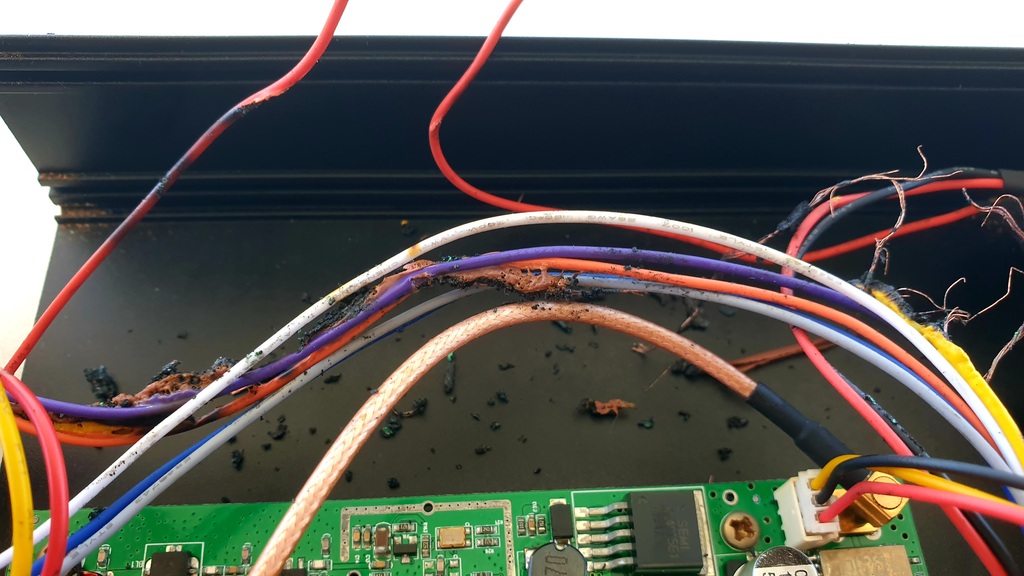

Par contre j'ai constaté aussi que le circuit était très mal protégé. Certaines parties rouillent.
Du coup, j'hésite à reprendre le même ou mettre un peu plus cher et avoir un produit marinisé.
Si je prends le même, je passerai un coup de verni sur les composants.

Merci pour ta vidéo, cependant je n'arrive pas a émettre juste à recevoir, quand je suis sur yat je n'ai pas les deux côté juste le droit.

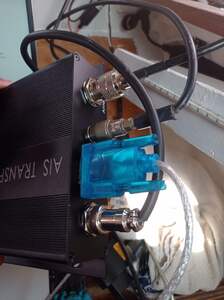

J'ai branché un rs232 USB a la sortie de l'émetteur. Car sur la prise d'alimentation je n'ai que 5 fils et pas les mêmes couleurs.
Merci de ton aide

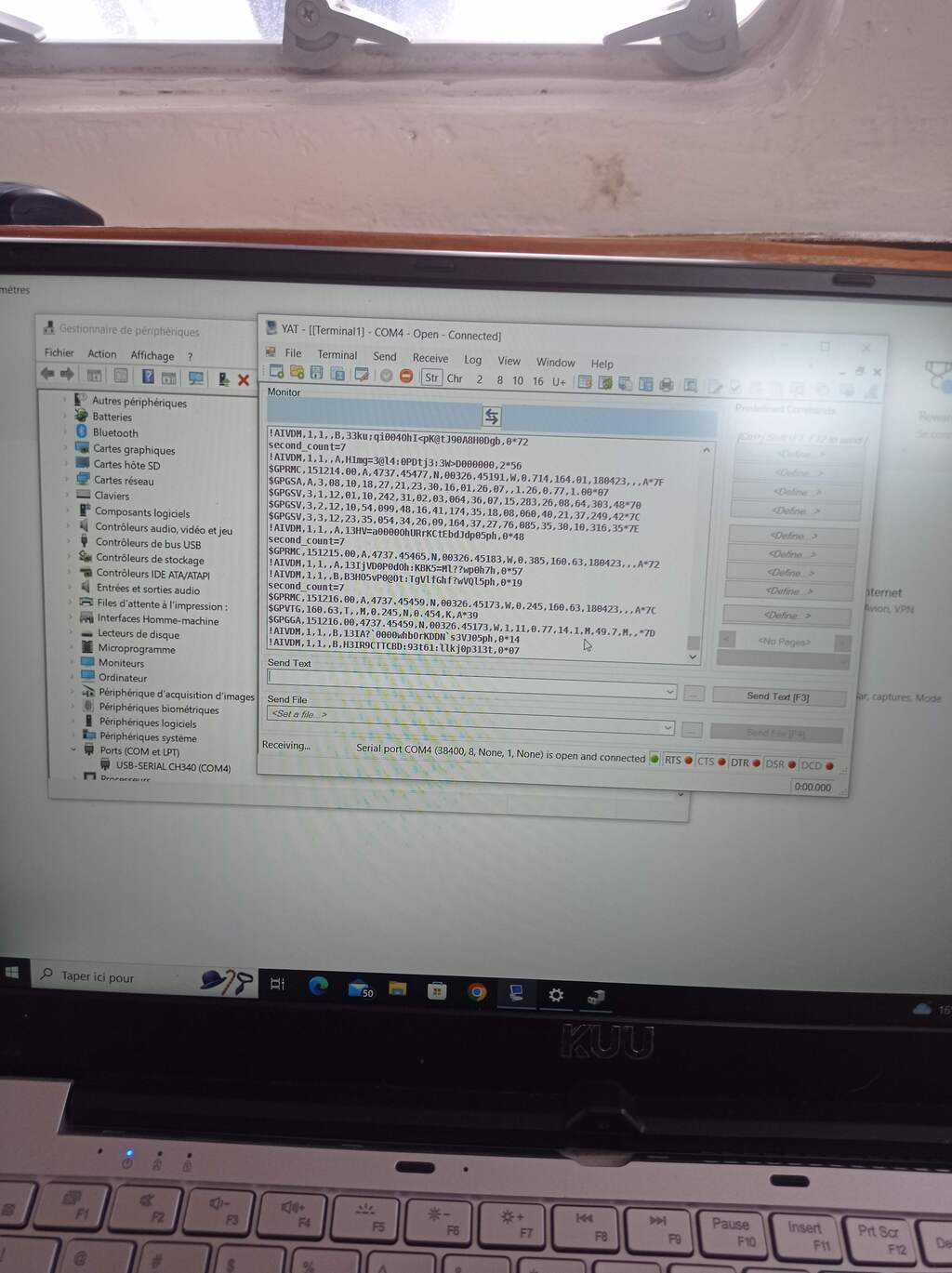

Voici ce que j'ai quand je branche la sortie rs232 de l'ais sur l'USB de mon pc

Oui je vois bien les navires sur qtvlm, mais sur marine trafic je ne me vois pas donc je pense pas que je transmets ?

Sur Marine Traffic il faut que tu soit capté et retransmis à une station terrestre. C’est bien pour suivre des copains à distance et avec un décalage, mais pour naviguer c’est pas fait pour.
il est bien ce transpondeur, dommage qu’il faille un PC pour le paramétrer.

Tu auras peut-être plus de chance sur le site de vesselfinder.
J'ai déjà fait la comparaison avec marine traffic il est plus réactif.

Moi aussi je me vois après être parti ce matin

Bonjour,
Oui, j'utilise depuis un moment cet ais avec le NMEA4wifi.
Il faut:
- Utiliser un port sur routeur qui accepte le 38400 (P1 ou P2)
- Paramétrer l'ais en fonction de ton bateau (MMSI, longueur et type de bateau)
- avoir une tête GPS sur l'ais et une antenne VHF...

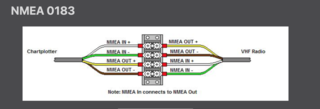

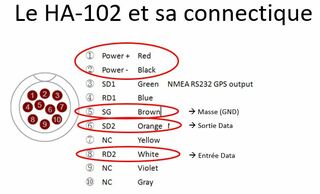

- Les fils SD2 (orange sur l'entrée A) et SG (Brown sur l'entrée B) du NMEA4WIFI.
- Paramétrer le routeur pour envoyer les data sur le port wifi que tu utilises UDP ou TCP
- avoir sur le tablette ou téléphone la connexion wifi du routeur avec le bon port déclaré.

Regarder en mode debug sur le routeur pour voir les trames NMEA et valider que les données entrent bien dans le routeur. Puis regarder dans le soft utilisé si elles sont bien interprétées en visualisation.

et ça marche

J'epere avoir aidé
Bruno

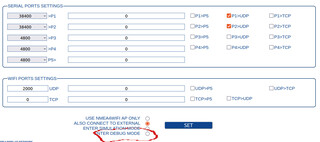

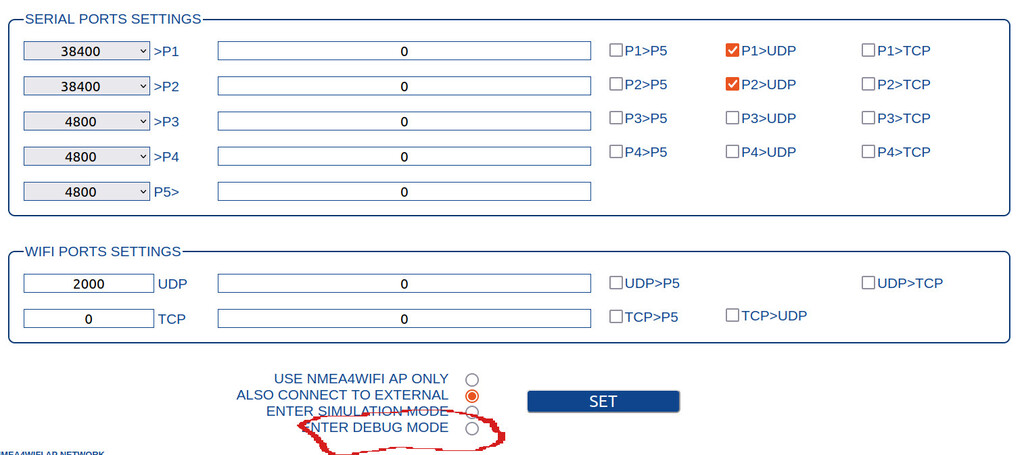

Le mode debug est un outil intégré au NMEA4WIFI. Il permet de voir les trames nmea connectées.

Il faut sélectionner "Entrer Debug mode" et valider par le bouton "SET".

Si des trames sont lues alors elles s'affichent pendant 20 secondes

Pour moi, je garde le port UDP en 2000.
J'envoie les données de l'UDP au pilote auto en cochant UDP>P5, mais c'est ma config..... pour uniquement la réception de l'AIS sur le tel ou la tablette, ce n'est pas nécessaire.

Bonjour,
Oui le HA-102 a une sortie nmea0183 et le QK 031 a des entrées en nmea 0183, donc il faut brancher et faire le parametrage d'entrée du qk a 031 en 38400.
Cela doit fonctionner

Bonne soirée.

Oui c'est ça l'orange et le marron.
En fonction de certains multiplexeur,si ça ne fonctionne pas on peut essayer d'inverser....mais la configuration est la bonne.
Sur la question du fil blanc, une fois configuré il n'y a plus d'entrée à faire dans l'ais.... Donc il n'est pas nécessaire de le connecter.

et derniere question que fait on du rd 2 white qui correspond a l entree data?

Oui, avec Wine.(qui n'est pas un émulateur au passage 😜). Pas de soucis pour le port USB et la connexion.
Après, matsutec sur un bateau français, ce n'est pas declarable sur la licence (et émettre sans licence est illégal).

Cela ne stoppera pas l'émission, et en plus ça va émettre un mmsi invalide, ce qui est pire. Si tu ne veux pas émettre, achètes un simple récepteur. Quark-elec en fait des pas cher.

Ah bon?même sans certification CE???

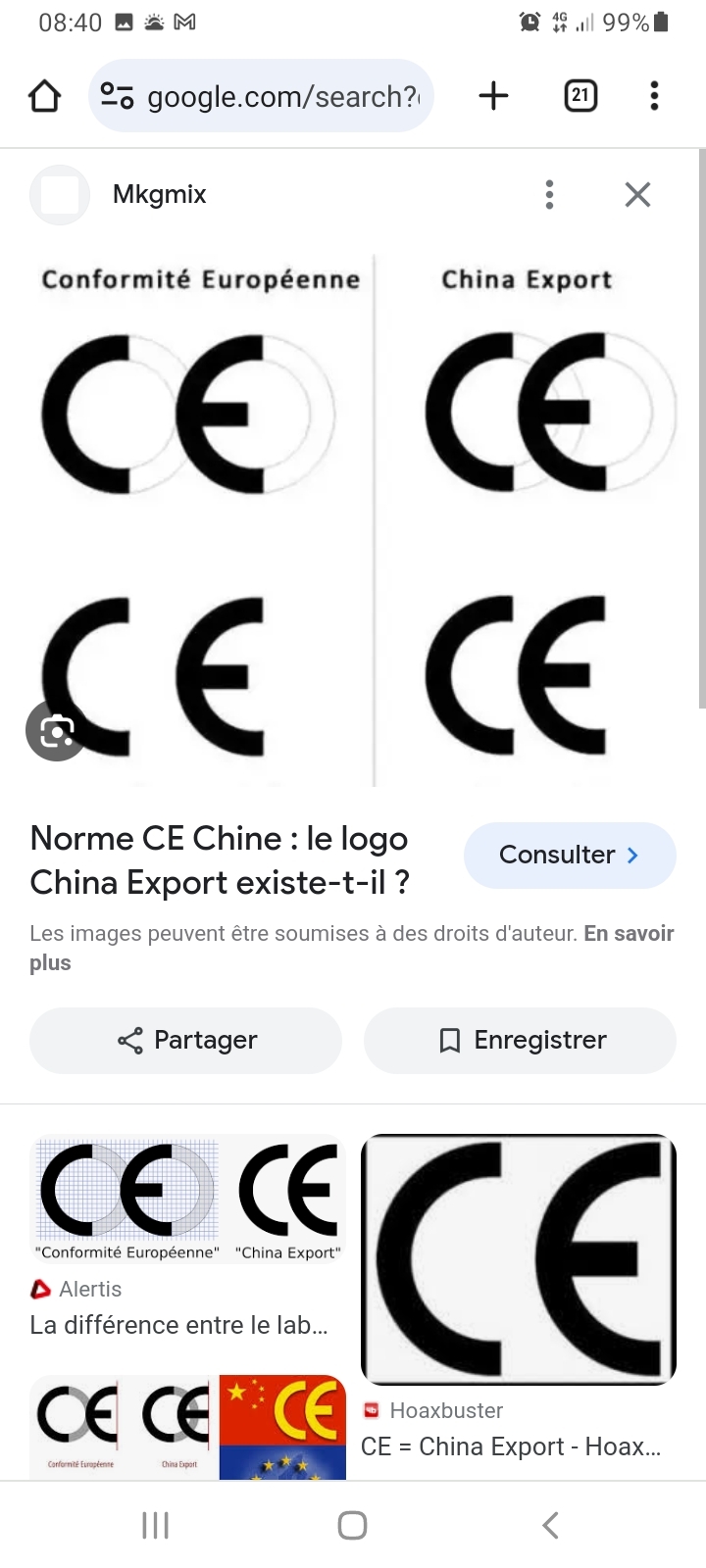

CE = China Export
www.alertis.fr[...]export/

C'est pas le logo qu'il faut trouver, c'est le certificat lui même. Et pour la France, il faut en plus que l'appareil soit dans les bases de données de l'ANFR

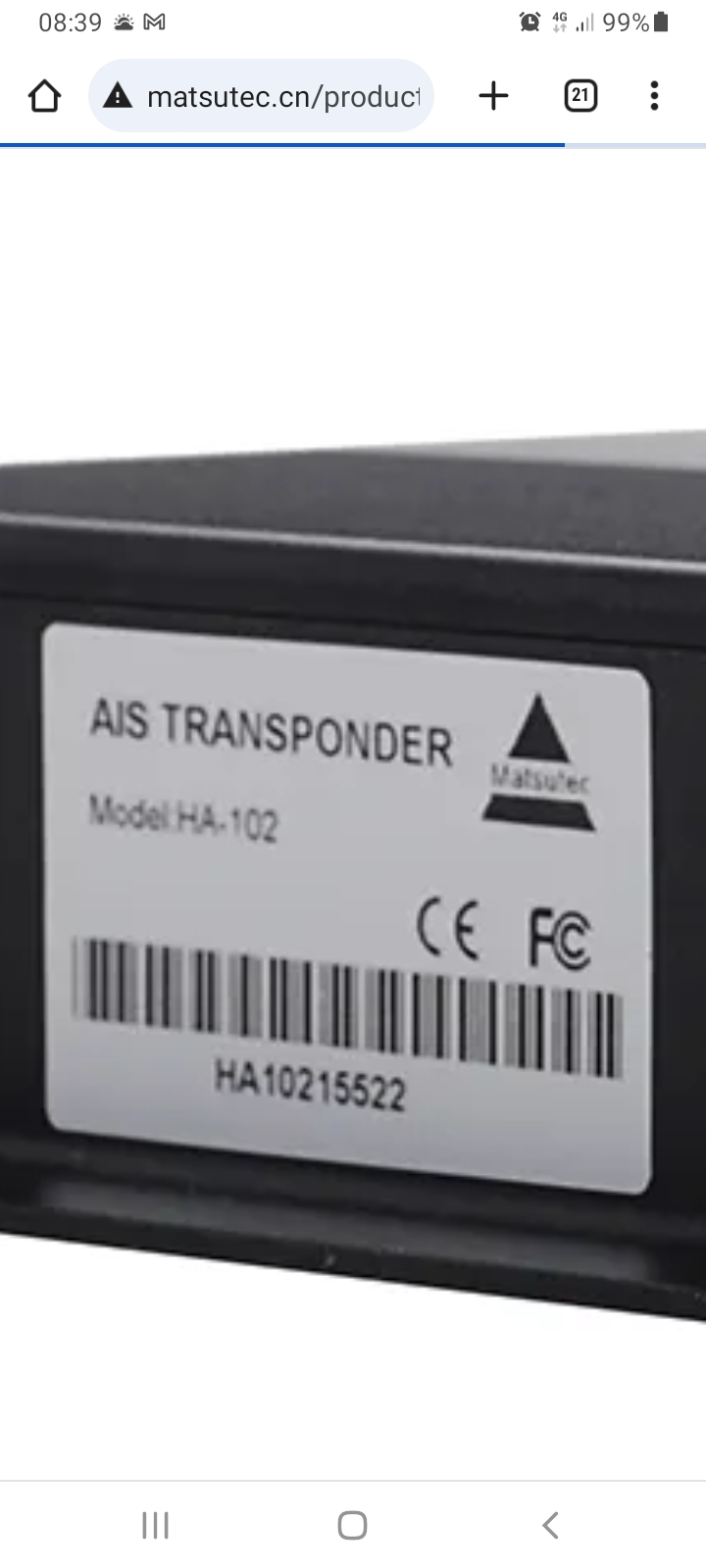

Le Matsutec HA-102 qu'on trouve chez Al...x est présenté par les divers vendeurs ( sauf exception ) comme un classe B, 2 watts, CSTDMA.

Le site Matsutec.CN présente en gros et en gras, le HA-102 comme un B+, à 5 Watts, SOTDMA !?!?
Mais vu le mélange des photos, et des données, il y a de quoi se poser des questions !!! Exemple power 5 watts, et 33 db, alors que ce serait plutôt 37 db pour cette puissance... il y a aussi différentes dimensions des boitiers.

Le Onwa KS-200A Sart est présenté par Onwa, comme un classe B+, 5 watts, SOTDMA.

J'attends sous 1 semaine l'antenne GPS ( sans laquelle le HA-102 n'émet pas, mais reçoit ) pour faire un essai de programmation du HA-102, et surtout mesurer la puissance en émision. A suivre donc...

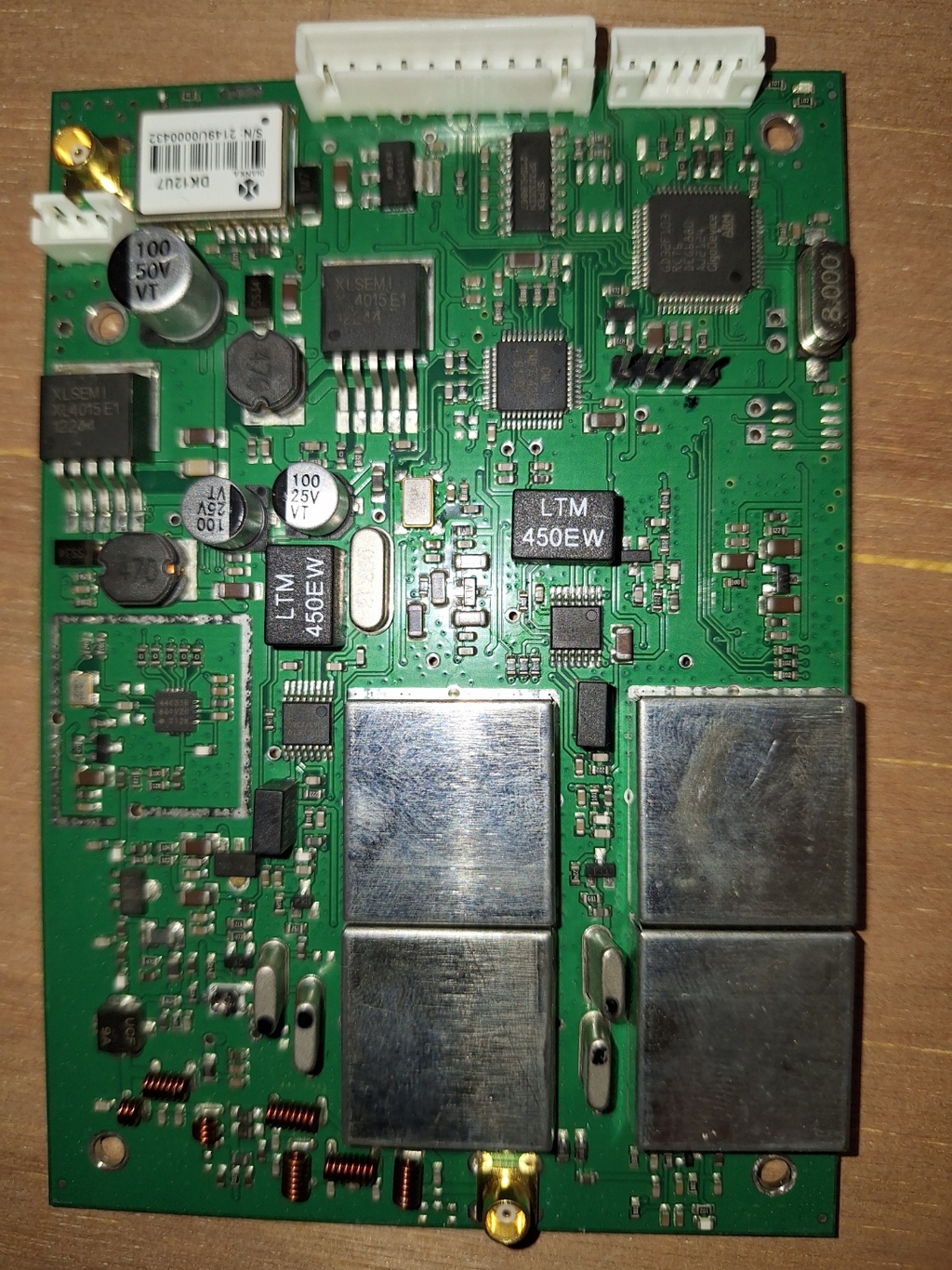

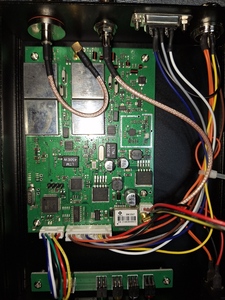

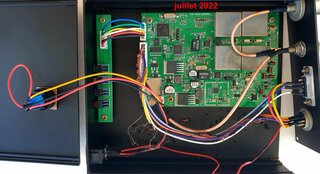

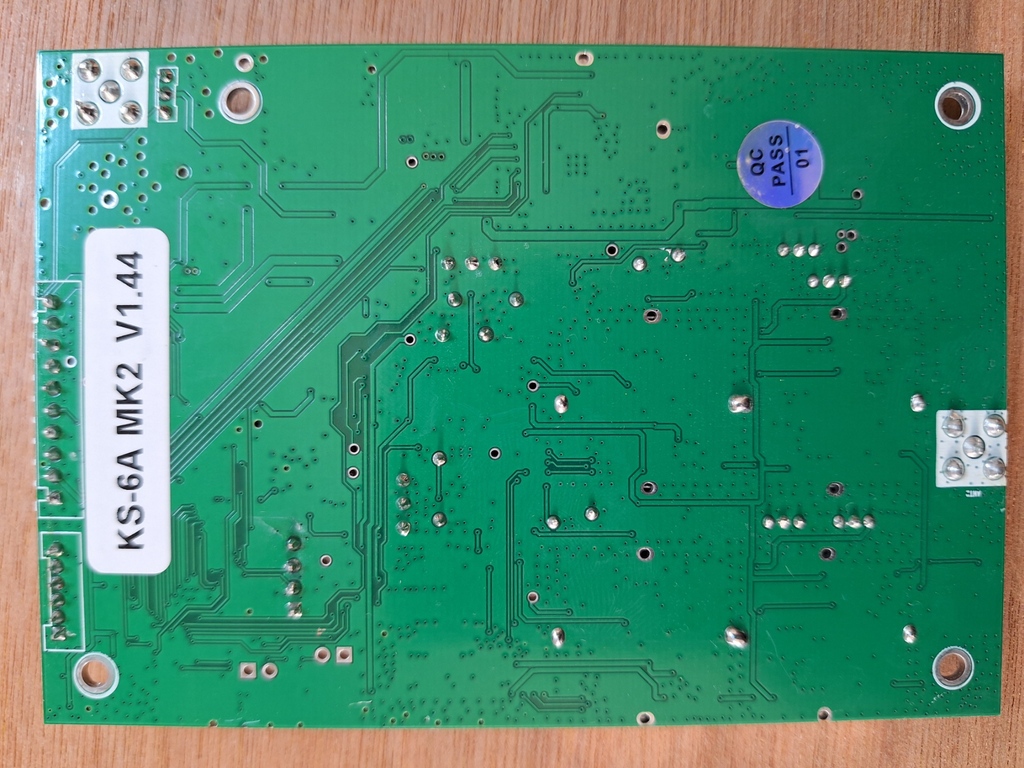

Ce qu'il y a dedans le HA-102 reçu le 3 11 23, en photos jointes. Board KS-6A MK2 V1.44.
J'ai seulement remarqué un fil orange non branché, que j'ai isolé... au cas ou... le reste me semble "propre".
Le câble de liaison n'a que 5 fils au lieu de 10, et la RS232 est noire, pas bleue.
Les diodes de protection marquage "BG" ne sont pas les mêmes que celles marquage "A2" que j'ai déjà changé dans un autre HA-102 en panne d'émission.

Les mesures sont malheureusement non significatives. Impulsion trop brève
La mesure par un Bird analogique, donne un saut de 200 milliWatts seulement, ce qui ne permet pas de dire la puissance réelle en émission, mais çà émet bien. Reçu à 10 MN par l'antenne du CROSS.

J ai un Hanse 102 oui le cross me recoit à 10mn et sûrement plus
Mais les voiliers amis avec qui je navigue parfois perdent mon signal à 2 voir 3 miles maxi...vessel finfer ne me voit que si mon signal est retransmis par une station ais sur ka cité pas trop loin...
En réception le ha 102 est parfait pour moi en émission c est moins bien j ai tout essayer antenne portique 6db et antenne haut du mat 3db

Oui, en éditant les phrases NMEA transmises à Open CPN, on trouve celle ci :
$ONWA, DEV, AIS, B+, KS6AMK2,2.3,1,44-202103,227953438,*04

Marque : ONWA
Classe AIS  : B+
Carte  : KS6A MK2 ( identique à l'étiquette collée à l'arrière de la carte )
Soft ? version 1,44
202103 = date du soft mars 2021 ?
227953438 numero MMSI ( numero fictif ne cherchez pas ! )

Le Matsutec est donc bien noté d’origine ONWA, et de classe B+,
devrait donc bien, à priori, avoir la puissance de 5 Watts

... Rebonjour.
J'ai finalement trouvé. En faisant un cat /dev/le port USB concerné.
Bonne journée

Tout à fait, sans importance, c'est seulement pour montrer qu'il y a différentes fabrications et différents modèles et boitiers, qu'il y aurait aussi différents systèmes : CSTDMA et SOTDMA, donc différentes puissances, 2 et 5 watts ???

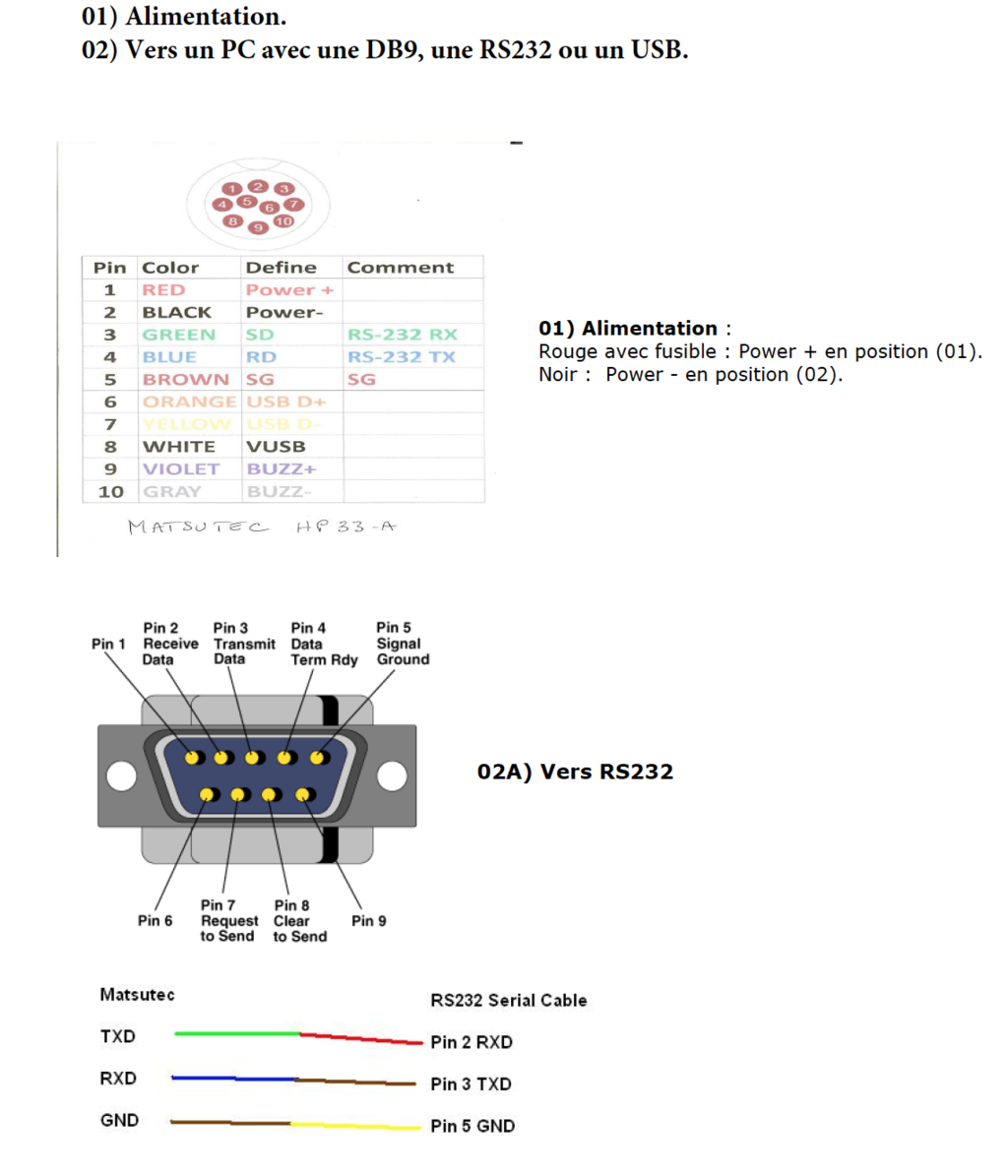

Le branchement de cette DB9 F côté HA-102 reste pin 2 Tx, pin 3 Rx, pin 5 Ground... autre pin NC / prise femelle bleue ou noire.
On inverse Rx et Tx sur la mâle de l'adaptateur RS232/Usb.

Je suis sur hyères si un jour tu passerais signe en mp

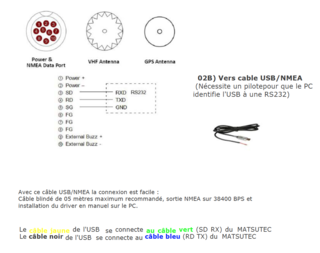

PRECISION CONNEXION REDEX

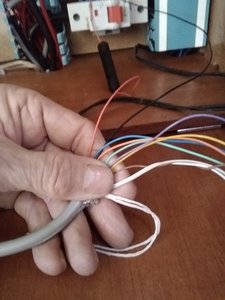

Sur le Matsutec HA102 vendu actuellement sur A..X le cordon n'a que 5 fils,
et ce ne sont pas les mêmes couleurs, citées par BrunoDuvoc :
Noir Masse alimentation
Rouge Plus alimentation
Jaune a ne pas connecter du tout
Vert Txd à connecter à l'entrée NMEA d'un traceur ( Orange pour un HDS5-7 gen1 )
Bleu Ground à connecter à l'entrée NMEA d'un traceur ( Vert pour un HDS5-7 gen1 )

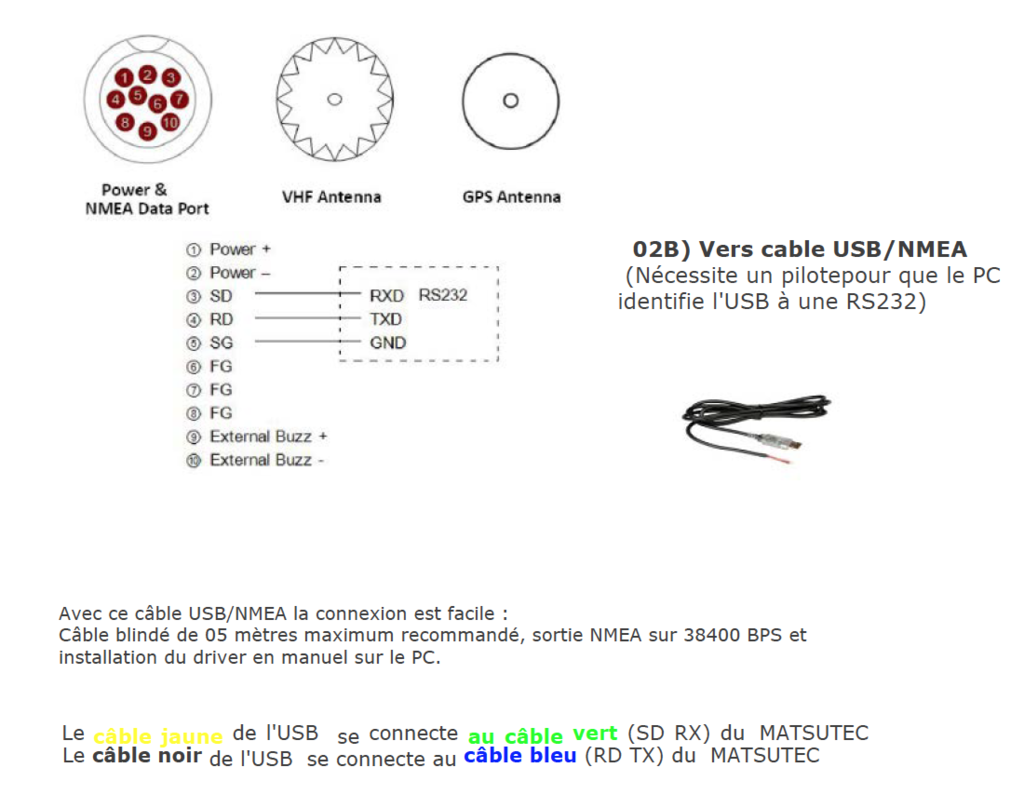

La prise RS232 peut être utiliser pour brancher à un PC par l'intermédiaire d'un adaptateur RS232 mâle<>USB
Cette prise dB9 est utilisée pour la première programmation ET peut servir pour OpenCPN, mais n'a pas marché pour moi et mon HDS7 gen 1.
ET ce n'est pas du Plug and play, et la déconnexion à chaud fait planter le système qui stoppe l'émission ( à mon bord, pour les autres ??? )
( J'ai réussi à faire fonctionner les deux sorties RS232 et NMEA en même temps, sur PC et sur Traceur )

En sortie de la dB9-RS232 noire femelle, en haut et de droite à gauche :
5 Ground 4 NC 3 RxD 2 TxD 1 NC

5 , 3 et 2 pour programmer le MMSI

5 et 2 pour brancher à Open CPN et ne faire que voir les cibles sur la carte

Antennes :
J'avais un défaut sur l'antenne champignon neuve, et sa prise, mal montée.
L'AIS émettait, ou faisait semblant, mais personne ne me recevait! => Vérifier par YAT, que les trames sont bien complètes, avec les chiffres entre les virgules.
Ne pas oublier de déclarer sur OPENCPN de bien accepter en entrée les phrases AIVDM, AIVDO, et GPxxx, dans les paramètres du port com qu'il faut activer, bien sûr! sinon, vous ne verrez aucun bateau.

Hello,
Pour une connexion nmea2000 Oriente toi plutôt vers le Onwa.
On en parle ici www.hisse-et-oh.com[...]0a-plus
Amicalement
FX

Conseil bof-bof.

Quand on a deja du nmea2000 c'est vraiment dommage de brancher du nmea0183 avec adaptateur. C'est une source de pb et de complexité en plus alors que le nmea2000 est fait pour tout simplifier.

Et surtout au prix du Onwa il ne faut pas s'en priver plutôt que de mettre un HA102.

Si ça peut aider à répondre le Manuel de l'Utilisateur;
