AIS

Voici mon montage.
Je ne l'ai pas réalisé moi-même mais j'ai le plan complet.
La sortie AIS de ma VHF arrive sur l'entrée NMEA IN d'un amplificateur "Octofax AME4". Ce boîtier répète et amplifie le signal d'entrée vers 4 sortie NMEA OUT.
La première sortie NMEA part vers l'entrée NMEA de mon C70.
La seconde sortie va vers l'entrée RS232 d'un convertisseur RS232/USB de marque KeySpan. Les deux fils NMEA OUT de l'Octofax se connecte sur un des ports du Keyspan via une prise RS232. En sortie nous avons une prise USB que l'on branche sur le PC.
Sur le PC, j'utilise OpenCPN qui est gratuit est qui affiche parfaitement les signaux AIS.
J'espère que cela vous servira.
Stéphane

Comprendre à quoi sert OpenCPN ici
Bonjour Surgeres,

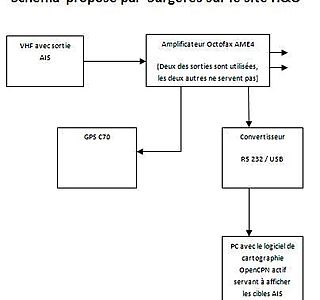

J'ai réalisé un schéma en partant de ce que vous avez écrit.

Si j'ai bien compris, le PC sert à faire tourner OpenCPN mais pas en tant que logiciel de cartographie.
Vous n'utilisez OpenCPN que pour afficher les cibles AIS annoncées par la VHF.

J'ai cru comprendre qu'il ni a aucun retour d'info du GPS bers le PC ?

Autre façon de poser la question
Bonjour,

Yoruk me pose une question.

"Par contre quelqu"un qui m'indiquerai clairement et simplement à quoi connecter un boitier AIS, et s'il faut deux GPS, un pour nav, et un pour l'AIS... cà cà m'interesse :=)))"

Qui peut nous faire un dessin ?

merci d'avance.
