Aide pour schema elec Lofrans avec tout le tintouin

Bonjour,

En pièce jointe la doc lofrans. les schéma électriques sont à la fin.

D'abord, est-ce que tu pars d'une installation déjà existante ou est-ce que tu mets tout cela pour remplacer un guindeau manuel ? En 2, est-ce que tu as une batterie dans la cabine l'avant ou est-ce que tu tires direct sur la batterie moteur ?

Pour le relai et le télécommande à fil, c'est comme sur le schéma.

Pour ta télécommande sans fil, tu la câbles exactement comme la télécommande à fil et tu raccordes le fil de négatif (noir) sur le fil noir de ton la commande de ton relai (la cosse plate noire du milieu)

Le disjoncteur thermique (braker sur la doc) quelque part sur le positif (gros fil rouge) entre la batterie et la cosse à visser du milieu du relai.

Bonne bricole.

De mon coté, j'ai "interdiction de saloper la cabine avant avec tout ce bordel". J'ai donc opté pour un coffret ip67. J'en installe des comme ca dans des usines agro (nettoyage quotidien karcher + vapeur), j'ai donc bon espoir que ca tienne quelques années dans la baille à mouillage.

fr.rs-online.com[...]508009/

Si ca peut t'éviter du boulot.

Bonne journée

Bonsoir fritz,

Oui, j'ai mis des presses-etoupes top classe. Plein de choses a dire sur ce chantier qui n'avance decidement pas assez vite a mon gout. Je reactive les fils avec mes questions.

Arsene06
... Sur mon guindeau à trois fils lofrans. Un panther je crois, 1000 w en tout cas. ..
En 1000W ce ne peut etre qu'un Cobra ou une Cayman 1000w: exit le le Panther

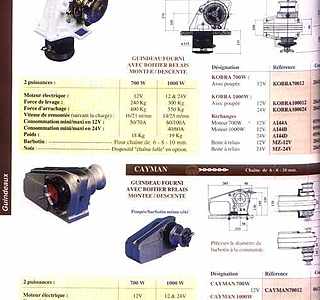

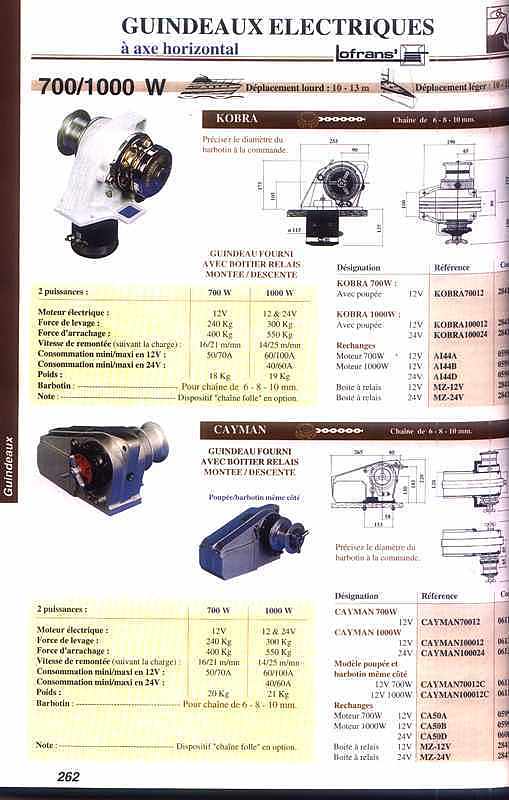

Ci joint la photo du Kobra et du Cayman.

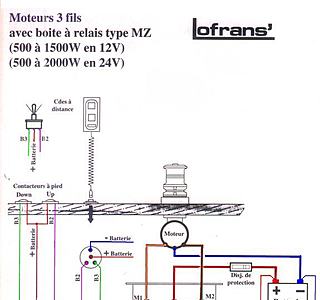

J'en profite pour mettre le schéma 3 fils avec le relais (dejà décrit par Ptiplouf.
Amicalement
Mamita

Hello, merci à tous! Oui, vue la tof, c'est bien un cobra. Pour le disjoncteur, comme indiquée dans mon poste ne pas faire attention , la photo était juste pour donner la "gueule" du truc. J'ai un disjoncteur 100 comme on me l'avait conseillé sur Hisse et Oh, le meilleur forum!

Sinon, oui je veux déplacer la boite, car dans la baille, quand tu enfourne... Elle sera mieux dans la cabine juste derrière la baille. Et les problémes Electrique du à l'humidité, j'en ai marre.

Concernant la télécommande filaire, elle existe et j'aime autant la garder: l’électronique c'est pas mal quand cela marche... Mais quand c'est en panne, va réparer! Et je me vois mal dans des circnstances difficiles, avec un bon mistral par exemple, me remonter l'ancre de 20 kilos et sa chaîne avec le guindeau mi en manuelle...

Mais, les gars... Je crois que j'ai fait une bourde, ou non... Il va falloir que je vous envoie le schéma de montage de mon relais. J'était sur que j'avais pris le bon en 3 bornes... Hier j'en vois 4!

Mais, je crois que sur le schéma Electrique il indique un montage qui permet de l'utiliser pour un trois quand même. Quand je vous le mettrez en ligne vous me direz.

Merci à tous!!!

Re,

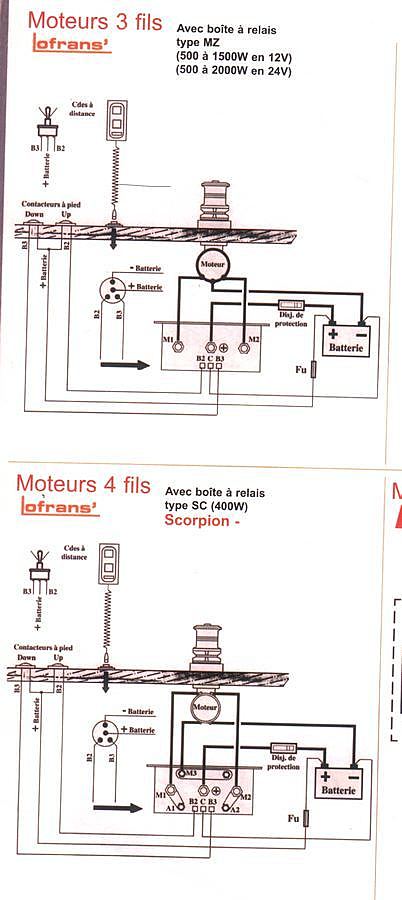

Ci joint les schémas pour le branchement d'un Lofrans avec 3 fils et 4 fils ....
Mamita

Oui, tu semble avoir raison.. Il peut être utilisé sur un moteur quatre fils ou deux fils... Pour j'ai un quatre fils nom de dieux... Je suis sûr d'avoir bien gambergé le truc... Je vais attendre qu'il arrête de pleuvoir pour aller voir cela.

Avez vous un ephoto du guideau et du moteur au niveau des bornes : pour idebntification et plan de montage.
Salutations SAV Lofrans France. 04 91 33 39 41

Re salut Arsene06,
Ben dis-donc... tu es du genre compliqué !
Tu annonces un guindeau Lofrans de 1000w en 3 fils, puis en 4 fils, puis en 2 fils; un relais à 3 bornes, puis à 4 bornes ...pour terminer en nous disant que tout compte fait :c'est un guindeau Leroy Sommer, etc...
Alors, je t'informe qu' a ma connaissance, chez Leroy Sommer, il n'y a pas de guindeau en 1000w...
En type: SV400, 600, 800, 900, 1200,1800, 2200 mais pas en 1000w

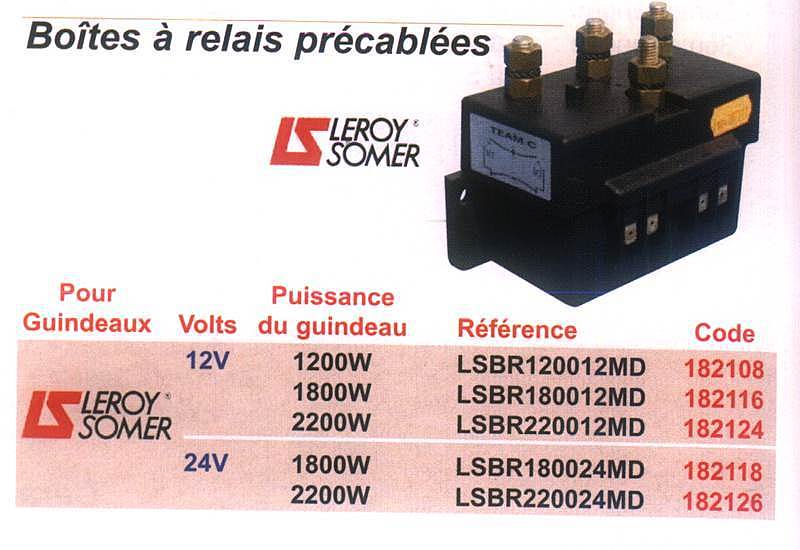

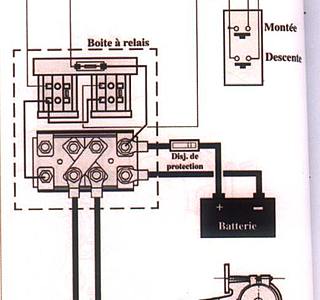

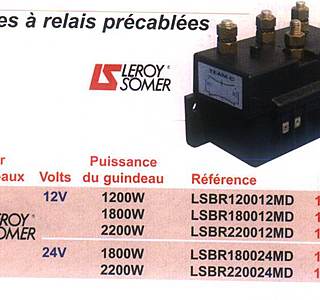

Que la boite a relais précablées commune est celle de la photo ci jointe, et que le schéma commun de branchement de cette boite est l'autre photo.
Mamita

Oui, je sais.... Je suis désolé!!!!!!!!! Je vais essayer avec mon relais, on verra bien!

Bon, j'ai tout démonté... Le relais, l'ancien , est énorme!!! Il pése pas loin d'1 kilos 200! Il y a des fils dans tous les sens et de toutes les couleurs, et manifestement pas prévu pour (j'ai du vert et jaune ect...).
Vraiment spé. Et comme je desteste, je hais faire de l'éléctricité... Pourtant j'ai des anciennes anglaises et sur ces tutures, c'est récurent, alors je m'y met.

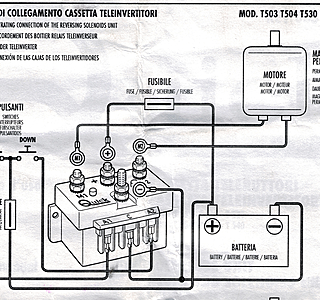

Donc, j'ai repris le schema de mon relais pour un moteur deux fils. Ci dessous.
Et j'ai essayé de faire mon schema sur cette base de ma future installation.

Mamita va me trouver encore compliqué et il a raison. J'ai été déformé par de trop longues études de droit lol!

Des sucres.... c'est pour prendre le café ?
