Afficheur sondeur

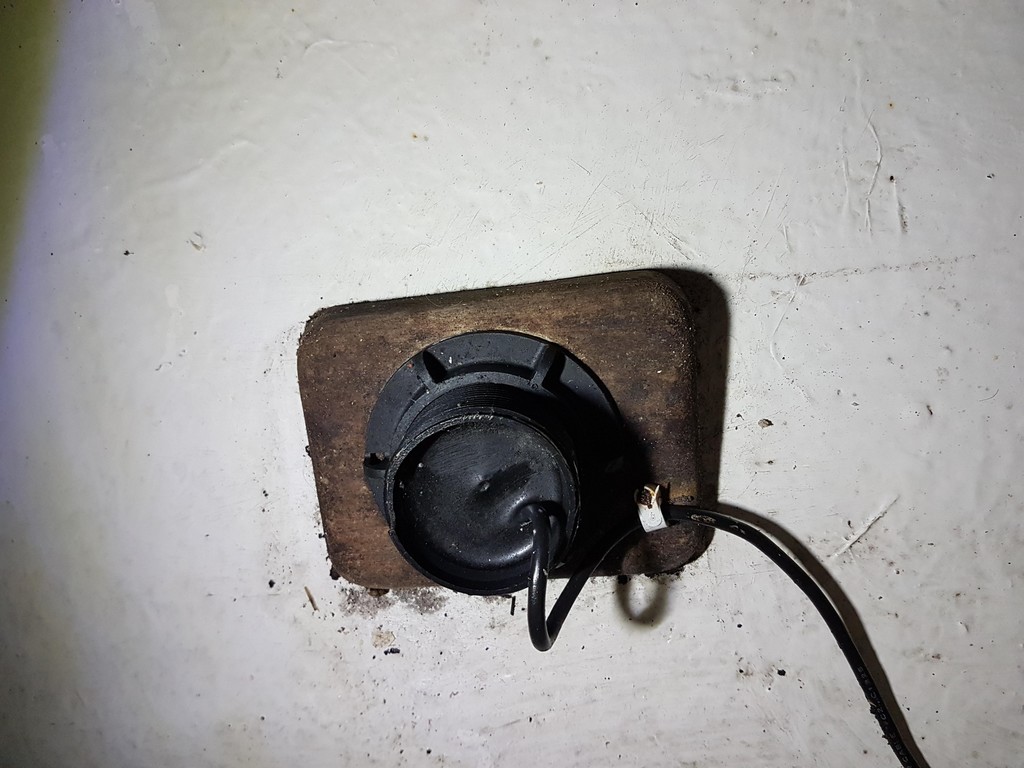

Bonjour, j'ai cet émetteur sondeur en fond de coque mais rien au bout du fils ,pas d'afficheur, démonté je suppose par l'ancien propriétaire.
Connaissez vous cet émetteur, est il possible de le tester, est il possible d'y associer un afficheur mais de quel modèle?

L'équipage
#Electronique
PascalxPascalx
26 oct. 2020
Robinet des sensRobinet des sens
26 oct. 2020

Bonjour,
Y-a-t-il une "prise" au bout du fil?
Si le bateau est ancien, il se peut que tu peux brancher un sondeur à éclats.
Cordialement,

Robin

PascalxPascalx
26 oct. 2020

je n'ai pas encore trouvé le bout du fils , j'ai un fatras de fils au tableau électrique, que je dois aussi mettre au propre...

bil56bil56
26 oct. 2020

toutes les sondes se ressemblent un peu,
celle-ci en plastique serait bien du autohelm/raymarine ?...

Robinet des sens:Je n'en ai aucune idée... moi, j'en ai une sur un mousquetaire dont la prise aurait la même forme (pas les mêmes dimensions) qu'une prise coaxialCordialementRobin·le 26 oct. 2020 20:01
matelot@17523:Elle ressemble effectivement beaucoup à ma sonde Raymarine!·le 12 nov. 2020 18:29
Ajouter un commentairePublier
bil56bil56
26 oct. 2020

le diamètre ?

Pascalx:bonne question , à l'œil je dirais dans les 5cm, mais je vais le mesurer, ·le 27 oct. 2020 11:21
Ajouter un commentairePublier
PascalxPascalx
30 oct. 2020

je confirme le diamètre est de 5cm

outremeroutremer
30 oct. 2020

Une sonde US est pilotée par 2 fils plus le blindage: positif négatif et blindage
le + et le - sont raccordées aux électrodes au contact de chaque côté du quartz résonnant.
La disposition de la prise peut être propre à une marque.
Il faut respecter les polarités ne pas faire de court circuit. Souvent la ligne de transmission a une longueur à respecter (ligne accordée avec l'étage pilote) et naturellement il faut que la fréquence utilisée corresponde à elle de la sonde (souvent 200kHz).

Robinet des sensRobinet des sens
12 nov. 2020

Bonjour, je donne plus de précisions sur mon experience :
J'ai acheté un sondeur Space Age Electronics à éclats
La sonde était la même (aspect exterieur) que celle dans le bateau
Sur les prises, il y avait marqué "arealite"
Les infos du sondeur étaient les mêmes avec les deux sondes
Je n'ai pas encore testé tout ça,en conditions réelles et je n'ai effectué aucune mesure!
Je ne sait pas si ma "théorie" est correcte
En tout cas, cela permet de remonter le fil, vous faire part de mon expérience, et de savoir si ma méthode est correcte (si quelqu'un me répond)!!!
Cordialement,

Robin
