Affichage et utilisation du sog avec tactick

Bonjour,
Configuration
Afficheur i70
Pilote ev1 et afficheur
Antenne GPS RS150
Girouette tactick t120
Sonde dst800
Passerelle microtalk
Afficheur tactick t113
Capteur angle de mat

Est il possible d'afficher le sog sur l'écran tactick ce que je ne parviens pas à faire ?
Le vent réel peut il être calculé à partir de la vitesse gps? Ce que je ne parviens pas à paramétrer quand la sonde dst800 est bloquée par exemple ?
Merci
JF lecarpentier

L'équipage
#tactick#sog
routesdulargeroutesdularge
12 oct. 2024
matelot@19001matelot@19001
12 oct. 2024

Oui bien sûr tu peux afficher le SOG.
Le vent réel est calculé d'après le SOG si la vitesse speedo n'est pas disponible.

routesdulargeroutesdularge
13 oct. 2024

Bonjour
Ok mais ce n'est pas ce qui se passe, lorsque la sonde est bloquée, j'ai la vitesse gps affichée sur le st 70 mais pas de vent réel (autrement dit un vent réel égal au vent apparent).
Je nais pas non plus de vitesse sur l'écran tactick donc je suppose que le problème vient de la mais pas résolu à ce jours.
JF lecarpentier

matelot@19001:Je n'ai pas de speedo relié au Tacktick mais j'ai bien le vent réel à partir du SOG. Si ton SOG ne s'affiche pas c'est probablement que tu n'as pas la bonne phrase NMEA, ou une mauvaise connexion du GPS. Tu peux afficher la longitude et la latitude ?·le 13 oct. 11:34
Ajouter un commentairePublier
matelot@19001matelot@19001
13 oct. 202413 oct. 2024

Tu devrais pouvoir afficher ça :
(Edit : pas moyen de poster une photo depuis le téléphone !)

routesdulargeroutesdularge
13 oct. 2024

Bonjour
Merci pour ces premières réponses, je vais vérifier ça cette semaine car effectivement je ne pense pas avoir la position gps sur le tactick mais seulement sur le i70.
Concernant les phrases gps je ne vois pas pourquoi elles ne seraient pas correctes puisque c'est l'antenne raymarine Antenne GPS RS150.
Je vous tiens au courant de l'état d'avancement....
JF lecarpentier

matelot@19001:C'est donc que le raccordement à l'interface Tactick n'est pas bon, tu devrais nous faire une photo.·le 13 oct. 17:38
Ajouter un commentairePublier
aquilalarocheaquilalaroche
13 oct. 2024

Méfiez vous, l'interface nmea tacktick n'est pas multiplexeur.

Selon ce que l'on veut afficher en fonction de la provenance, ça peut ne pas fonctionner.

Un schéma des câblages de l'installation serait super.

matelot@19001:Bah si, c'est un multiplexeur certes rudimentaire, avec deux entrées NMEA 0183 et une sortie NMEA 0183, et une liste de phrases un peu limitée mais suffisante.·le 14 oct. 14:25
aquilalaroche:Et non, ce n'est pas un multiplexeur. Quand j'ai voulu connecter tout mon petit bazar, j'ai contacté tacktick qui m'a gentiment répondu que ce n'était pas un multiplexeur : "L’interface NMEA T122 n’est pas un multiplexeur .Seul les informations du GPS sont retransmises sur la sortie NMEA de l’interface ,les autres informations peuvent être visualisées sur les écrans Tacktick mais ne sont pas disponibles en sortie."·le 14 oct. 19:11
matelot@19001:Les phrases transmises sont les suivantes : DPT, GLL, HDG, MTW, MWVR, MWVT, RMB, RMC, VHW, VLW, VWR. Donc il y a aussi les infos vent, speedo/loch, sondeur et compas magnétique.·le 14 oct. 19:33
aquilalaroche:Ces phrases ne sont pas transmises en sortie nmea. Seulement disponibles en wifi vers les afficheurs. ·le 14 oct. 20:19
Ajouter un commentairePublier
routesdulargeroutesdularge
14 oct. 2024

Bonjour
En fait tout est en réseau avec seatalk ng (+ un multiplexeur avec entrée nmea2000 pour diffuser les données en wifi).
Le gps est donc un raymarine branché sur le réseau seatalk ng).
Voilà pour le cablage.
Cordialement
JF lecarpentier

matelot@19001:Alors comment les données GPS arrivent-elles sur le Tactick ?·le 14 oct. 13:55
matelot@19001:Parce que si tu crois que Tactick peut utiliser les données diffusées en WiFi tu fais fausse route.·le 14 oct. 14:20
Ajouter un commentairePublier
aquilalarocheaquilalaroche
14 oct. 2024

Je ne sais pas comment est le circuit de routesdularge puisqu'on n'a pas le schéma.

Ce qui est sûr, c'est que s'il n'y a pas de GPS branché sur l'interface nmea tacktick (nmea transmitter) la data ne peut pas transiter. Et ce transmitter fonctionne en nmea 0183.

routesdulargeroutesdularge
14 oct. 2024

Bonjour
Non ca je le sais...
Je le répète, lantenne gps raymarine est reliée au réseau ng et donc à la passerelle microtalk via ce réseau.
La position est bien affichée sur le st70
Le multiplexeur a été ajouté juste pour afficher les données sur une tablette.
JF lecarpentier

matelot@19001:Je ne connais pas d'interface Tactick avec entrée stng, tu me l'apprends.·le 14 oct. 14:28
Ajouter un commentairePublier
aquilalarocheaquilalaroche
14 oct. 2024

Dans les cas complexes avec du matériel hétérogène, c'est bien d'établir un schéma complet du câblage des différents équipements avec les normes des phrases transmises. ET je pense que c'est soit un manque de câblage soit une incompatibilité des équipements entre eux : nmea0183, nmea2000, seatalk.

Si tu l'as, mets nous le en ligne.
Si tu ne l'as pas, fais le.

aquilalarocheaquilalaroche
14 oct. 202414 oct. 2024

un peu comme ce schéma partiel

schéma electro partiel.pdf
routesdulargeroutesdularge
14 oct. 2024

Bonjour
Je vais faire le schéma du cablage mais je ne pense pas que cela apporte grand chose.

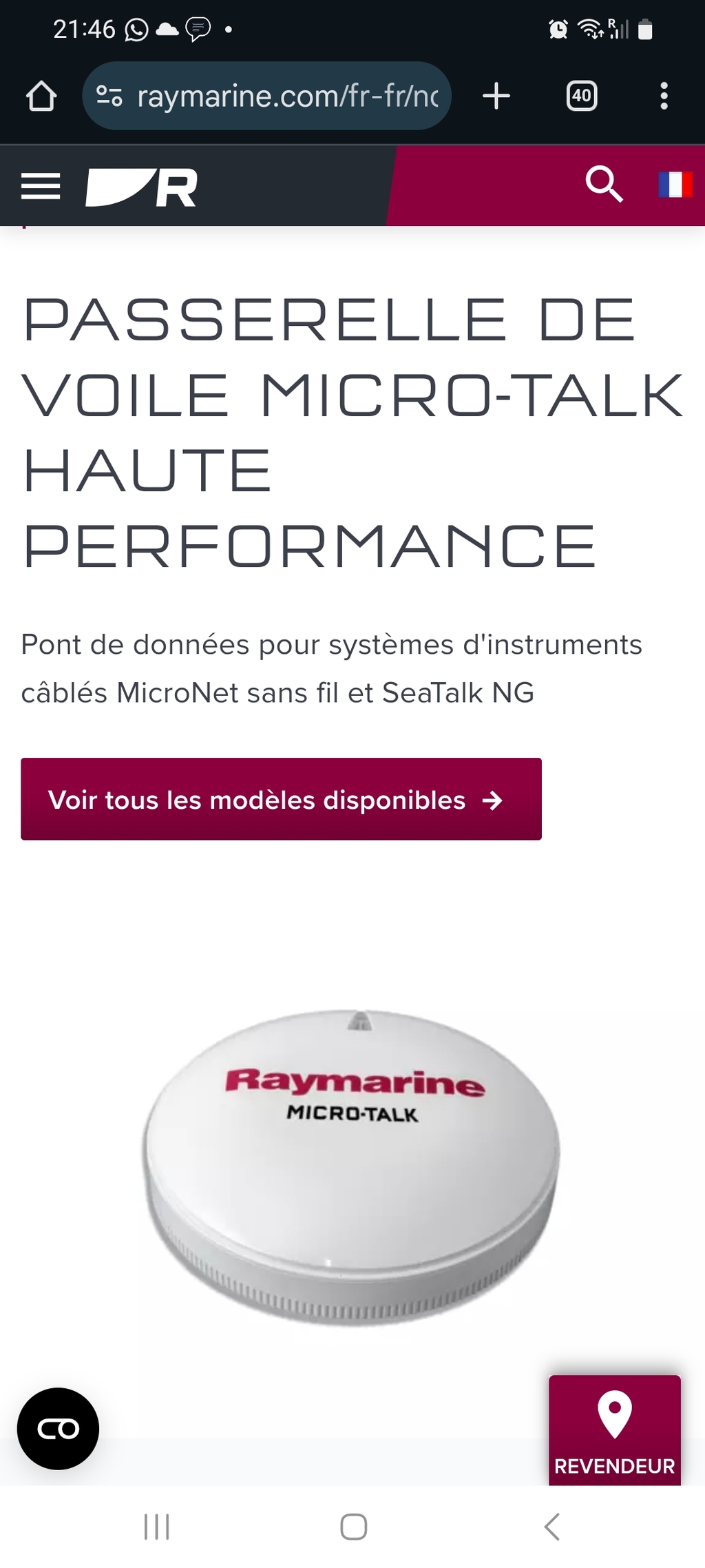

Comme je l'ai déjà dit et contrairement à ce qui a été écrit, il ne s'agit que de matériel raymarine cable en seatalk ng et je n'ai pas de t122....mais la passerelle micro talk(voir image)
Il n'y a donc que du seatalk ng(voir listing du premier message)
JF lecarpentier

matelot@19001:Désolé j'avais lu trop vite ta liste, et de toute façon je ne connais pas cette passerelle Micronet. Mais de toute façon ça devrait fonctionner, peut-être se rapprocher du SAV Raymarine ?·le 15 oct. 00:30
Ajouter un commentairePublier
aquilalarocheaquilalaroche
15 oct. 2024

À priori et après lecture de la doc de la passerelle microtalk, cette passerelle capte les signaux wifi du réseau tacktick pour les passer en seatalk et inversement.

Mais pas tous les signaux. Voir liste dans la doc.

Vivement le schéma
