Affichage carte avec OpenCPN 3.2.2.

Bonjour,

Je suis occupé à tester OpenCPN 3.2.2. sous windows 7.

J'ai télécharger les cartes de ma zone de navigation (la Zeelande) via le site www.vaarweginformatie.nl[...]fra/enc

J'ai intégrer las carte dans le soft.

par contre je n'arrive à afficher qu'une "carte" à la fois ! j'ai une grille qui découpe la zone et je ne sais afficher qu'une case de la grille ! ce qui n'est éviement vraiment pas pratique.

QQun à une idée de comment afficher l'ensemble des case de cette grille ?

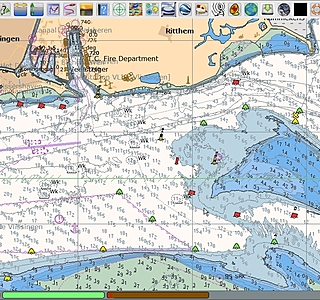

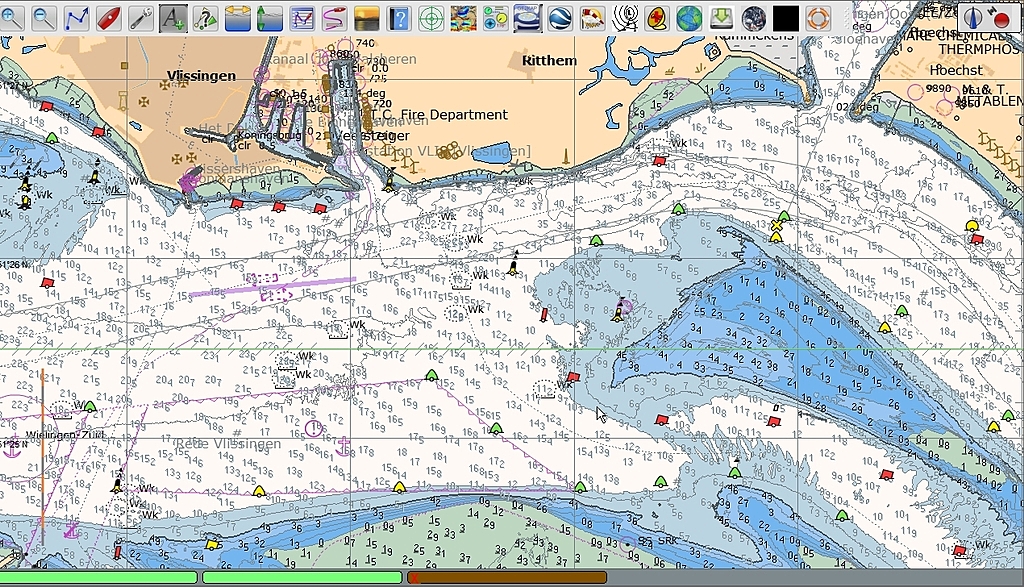

Ci- joint un p'tit screenshot !

Merci d'avance pour vos lumières

Wag

#Cartographie#OpenCPN

wag

28 oct. 2013

Tous
Non lu

Actuellement, la Nouvelle zélande ne fournit qu... Gilletarom28 oct. 2013

Complément : Si vous naviguez avec un GPS relié... Gilletarom28 oct. 2013

Gilletarom, Merci pour ces informations, c'e... wag28 oct. 2013

Opencpn peut lire ces cartes. Il y a d'ailleurs... Pytheas5416 juin 2020

Gilletarom

28 oct. 201328 oct. 2013

Actuellement, la Nouvelle zélande ne fournit qu'une seule carte au format ENC S57. Par conséquent, il me semble normal que vous n'arriviez à en afficher qu'une seule.

Essayez avec les cartes américaines du NOAA tant au format raster qu'au format ENC S 57.

Tous les renseignements pour en télécharger sont dans cette page web :
opencpn.shoreline.fr[...]tes.htm

D'une manière générale, le site web opencpn.shoreline.fr[...] est un tutoriel assez complet relatif à cette version d'OpenCPN.

Oups .... Suis je mauvais. J'ai confondu "Zélande" et "Nouvelle Zélande".

D'une part, pour afficher des cartes en mode "Mosaïque", c'est à dire afficher plusieurs cartes à la fois, il faut aller dans la boite à outils et dans le premier onglet, cocher la case "Cartes : Activer l'affichage en mosaïque."

Ce qui vous arrive avec les cartes Hollandaises est "normal". Ces cartes S 57 contiennent beaucoup plus d'informations que les cartes S 57 des USA. Résultat, OpenCPN a du mal à afficher tout. Les développeurs d'OpenCPN ont été alertés à ce sujet. C'est un problème qui reste en suspend.

Pour avoir utilisé ces cartes Hollandaises, en navigation, cet été, avec la version 3.2.2 puis 3.3.814, je peux quand même dire que carte par carte, le contenu est complet.

Pour améliorer les choses, vous pouvez aller dans la boite à outils, onglet "Cartes/données" puis "Cartes vectorielles" et décocher la case "Afficher :sondes"

Répondre

Gilletarom

28 oct. 2013

Complément : Si vous naviguez avec un GPS relié, d'une manière ou d'une autre, au PC, lorsque le bateau passe d'une carte à l'autre, OpenCPN affiche automatiquement la nouvelle carte même si l'affichage mosaïque n'est pas activé.

Répondre

wag

28 oct. 2013

Gilletarom,

Merci pour ces informations, c'est donc un problème connu... ça me rassure, je ne suis pas complètement débile :-)

Le fait de ne pas pouvoir avoir une vue globale du plan d'eau, est quand même très handicapant. Même avec l'option affichage mosaique ce soft n'arrive pas à afficher 2 / 3 cases !
c'est vraiment domage car ça a l'aire bien foutu !

Conclusion, je vais rester avec mon bon vieux Navionics sur tablette Android.

Bonne journée

Répondre

Pytheas54

28 oct. 201316 juin 2020

Opencpn peut lire ces cartes. Il y a d'ailleurs un lien vers Opencpn sur la page de téléchargement officielle du service du Vaarweginformatie
Lorsque Gilletarom parle de problème, il confond sans doute avec un problème ponctuel d'affichage qui s'est posé il y a quelques mois concernant l'affichage des ponts. Le service, alerté par des utilisateurs d'Opencpn, a modifié ses cartes en quelques jours, reconnaissant une mauvaise interprétation des normes internationales d'affichage des objets. Belle réactivité !
En revanche vous ne pouvez pas afficher une vue générale de ces cartes. C'est normal, car pour le faire, il faudrait une ou plusieurs cartes générales, moins détaillées. C'est ce que font tous les services hydrographiques du monde (cartes numériques au 1/1 000 000e, 250 000e, 50 000, 20 000e, 10 000e par exemple).
Ces cartes numérique à petites échelles n'ont pas été réalisées par le Service du Vaarweginformatie pour la Zélande, et Opencpn ne veut pas afficher une carte au 10 000e par exemple au 500 000e: elle serait d'ailleurs totalement illisible. Mais ce n'est pas la faute d'Opencpn.
Attention

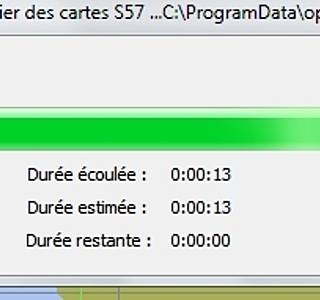

Pour utiliser ces cartes (comme toutes les cartes électroniques vectorielles), il faut LA PREMIERE FOIS parcourir toutes les cartes à une échelle raisonnable (20 000e environ). Opencpn analyse alors ces cartes pour pouvoir les afficher rapidement ensuite (voir image de l'opération de traitement). Après un quart d'heure de ces analyses (ces cartes sont incroyablement lourdes, avec des dizaines de milliers de sondes et d'objets sans doute), fermez opencpn et rouvrez-le. Vous pourrez vous promenez rapidement d'un coin à l'autre, à une échelle correcte (25 000e environ). Les cartes elle-mêmes sont au 5 à 10 000e.
PS Le fichier créer (SENC) qui permet cette navigation rapide pèse 710 Mo !!!

Répondre
