3 panneaux solaires 140W+ 2X100W ou un seul 400W

Mon installation actuelle :
PS 140W Vechline (environ 4ans)+ PWM

Mon installation future
MPPT 30A
Câble 2X10 mm2 de 10 mètres
Et environ 400 W de panneaux

Solution N°1 :3 panneaux solaires 140W+ 2X100W
Avantages :
Je garde le panneau existant
Redondance en cas de défaillance d’un panneau
Inconvénients :
Pas de possibilités de faire des panneaux orientables
Poids plus important environ 28 kg au lieu de 18 kg
Moins esthétique

Coût des deux solutions à peu près identique, le coût de 2X100 W n’est pas beaucoup moins cher qu'un panneau de 360W ou 400W.

Solution N°2 : un seul 400W (environ)

Avantages :
L’inverse
Inconvénients :
L’inverse

En largeur sur le portique j’ai 1,90m de disponible ce qui permet de fixer les panneaux quelque soit la solution choisie.

Quelle est pour vous la meilleure solution ?

L'équipage
#Électricite
apzo22apzo22
27 oct. 2021
fritz the catfritz the cat
27 oct. 2021

poly ou mono ?
si les cellules sont en série ,si une est masquée le débit diminue drastiquement
donc plusieurs panneaux sont plus productifs en cas d'ombre portée .
alain

apzo22:Sur le grand panneau de 400W, soit environ 170 cm X 100cm, il y aura souvent peu d'ombre. Avec trois panneaux, moins de chance que les trois soit à l'ombre. Effectivement cet argument balaye tous les autres. Merci Alain·le 27 oct. 2021 16:24
Ajouter un commentairePublier
apzo22apzo22
27 oct. 2021

A priori des mono, voir caractéristiques jointes

Kit Panneau Solaire Monocristallin VECHLINE Black Cristal DBC 100 W.

Type de cellules : monocristallines back contact.

Puissance : 100 Wp.

Tension à puissance maxi : 17.1 Vmp.

Intensité à puissance maxi : 5.85 Imp.

Rendement cellule : 21.80 %.

apzo22apzo22
09 nov. 2021

Quel serait le meilleur choix pour les régulateurs pour ces trois panneaux.
100W
100W
140W
Je pense mettre des "blue solar" de Victron.
3 options possibles

option1: 3 régulateurs de 10 A
option2: 2 régulateurs de 15 A (1régulateur pour les 2X100W et 1régulateur pour le 140W)
option3: 1 régulateur de 30A

Au niveau prix c'est pratiquement la même chose.

Merci de vos avis.

jerome1966:les "blue solar" de Victron son semble t'il un bon choix.tu fait le total des caractéristiques de tes panneaux et tu prend le model supérieur pilotable par la tablette..c'est super..·le 10 nov. 2021 11:30
Ajouter un commentairePublier
BenjiC34BenjiC34
09 nov. 2021

Il te faut lire la documentation du Mppt que tu aura choisi car il a d'autres facteurs a prendre en compte comme :
- Longeur et dimension du cablage
- La mise en parallèle et/ou en série de tes panneaux possible ou pas.

Maintenant si tu part au large pour un vrai projet de navigation hors de la france, 1 panneau = 1 MPPT afin ne pas etre en panne de courant solaire en pleine mer...

apzo22apzo22
09 nov. 2021

Salut Benji,
j'ai bien pris en compte les câbles 3 régulateurs implique 3 longueurs de câble, OK.
La mise en série est abandonné car c'est le même problème qu'avec un grand panneau: si il y a de l'ombre le rendement chute énormément.
La redondance des régulateurs me plait bien, en cas de panne d'un régulateur il y aura toujours la production d'énergie.
Je vais me laisser tenté par l'option 2.

BenjiC34:Perso j'install que des produits backcontact de chez victron car j'ai un rendement superieur en mediterannée, le matin et le soir. Je vais me renseigner sur le Vmp car je n'ai pas encore cette notion et d'apres matelot 19001 cela joue la dessus... merci·le 10 nov. 2021 11:10
Ajouter un commentairePublier
matelot@19001matelot@19001
09 nov. 2021

Le Vmp de tes panneaux est bien bas pour un MPPT Victron, ça aura du mal à démarrer le matin.

BenjiC34:Car ce qu’il faut juste retenir, c’est que la puissance restituée ne sera pas à son maximum, si la tension du panneau n’est pas égale à la tension optimale Vmp. À noter que ceci n’a en fait qu’une réelle importance pour ceux qui souhaitent optimiser son installation solaire, en limitant les pertes au maximum (recherche du rendement maximal). Je ne vois pas en quoi cela pose probleme en fin de compte. Tu peux m’éclairer ?·le 10 nov. 2021 11:13
Ajouter un commentairePublier
apzo22apzo22
09 nov. 2021

Un autre panneau possible aura ces caractéristiques
Ce panneau solaire peut également être installé sur un bateau (portique...) ou tout autre site isolé comme cabane de chasse, relais radio, mobil home, parc de loisir etc.

Wp:100w +/-5%

Vmp:18.6 v

Voc:22.5 v

Isc: 5.8 A

Imp: 5.38 A

Le gain de 1,5Volt de Vmp, rend t-il meilleur le panneau?

matelot@19001:Bien sûr c'est déjà mieux. Il faut que la tension du panneau soit 5 V au dessus de la tension de la batterie pour que la charge démarre.·le 09 nov. 2021 19:53
apzo22:Ce qu'il faudrait savoir c'est le décalage en temps que fait gagner les 1,5 Volt de différence du Vmp , c'est à dire si la production entre les deux panneaux est décalée de 5 minutes ou de 2 heures. Les puristes donneront les chiffres en fonction de la lattitude de l'endroit de production...·le 10 nov. 2021 12:31
Ajouter un commentairePublier
F3D73F3D73
09 nov. 202109 nov. 2021

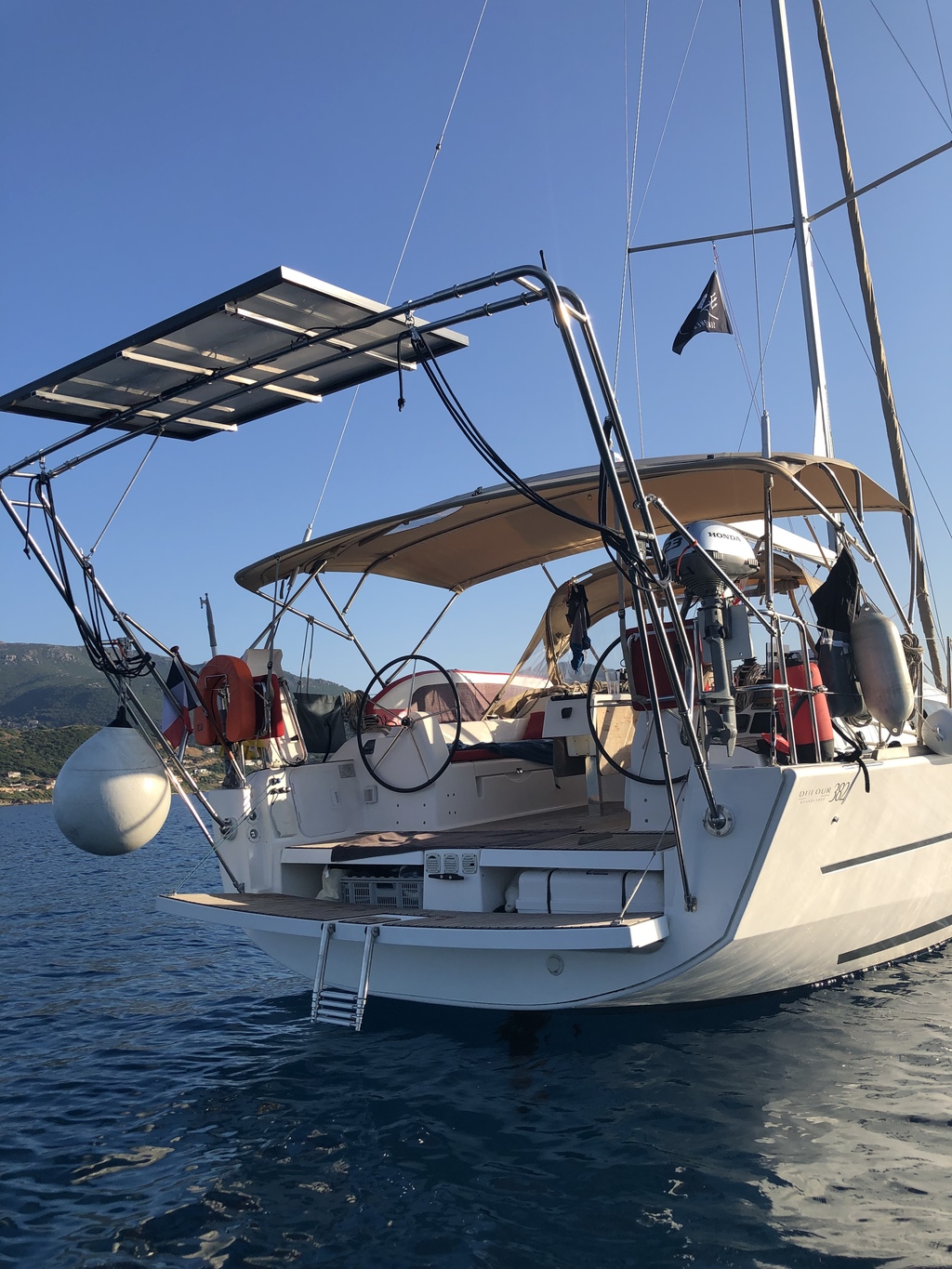

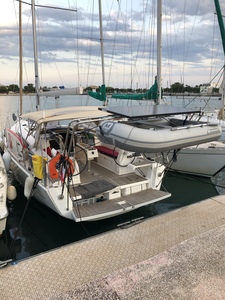

Je ne sais pas pour les 3 panneaux (donc pas commentaire) Par contre je donne ma petite experience j’ai installé 1 panneau de 400 avec un parc de batterie (un peu leger je le concede) de 2X105 en Juin je m’en suis servi toute la saison (dont 6 semaines de suite entre juillet /Aout utilisation en Med)
Suite à une panne de groupe froid (aucune piece de dispo avant octobre novembre)j’ai achete une machine à glaçons qui a fonctionné entre 8 et 12 heures par jour pendant presque 2 mois (convertisseur de 2500 W avec ventilateur)
Donc navigation à la voile le plus souvent avec pilote auto plus toute l’électronique en fonction les chargeurs de tel et autres plus feux de mouillage etc etc (on n’a pris aucune précaution)
Et bien le résultat c’est que jamais je n’ai eu les batteries en dessous de 11.8
Si une fois un matin à 5/6 heures 11.4 mais de que le soleil a pointe son nez ..de suite au dessus de 12
Vous en déduisez ce que vous voulez mais je suis tres content de mon 400 w et du régulateur Victron de 100/30

Le panneau c’est

Sunpower - Panneau monocristallin SPR-MAX3-400 Wc Cadre noir

Pat45:11.4V???waouh, je ne descends jamais en dessous de 12.3V🙄·le 09 nov. 2021 21:36
F3D73:Je sais en dessous de 12 c’est moyen mais j’attend que les batteries soit HS (elles sont neuves !!!! Changeaient par l’ancien proprio en decembre ) et quand je changerais je mettrais un peu plus de puissance (pour rester au dessus de 12 ) 2 x150 si cela passent !!! ·le 10 nov. 2021 10:32
albor:Heureux homme F3D73 😀! avoir 400w de PS et les batteries vident en permanence ?????Il est normal que tu es 12v dès que le soleil est levé, mais apparemment, cela ne suffit pas à recharger tes batteries . Avec 400w , tu devrais recharger plus de 100A par jour mais visiblement , cela ne suffit pas à tes besoins (?).Prendre une mesure de charge ( ampèremètre sur circuit de charge et ampèremètre sur circuit consommation ) te fera constater où se situe le déséquilibre Tu peux toujours mettre plus de batteries mais si la consommation reste supérieure à la recharge , tu seras toujours en déficit d’énergie . ·le 11 nov. 2021 11:54
Ajouter un commentairePublier
Aquilon3Aquilon3
10 nov. 202110 nov. 2021

La mise en série est abandonné car c'est le même problème qu'avec un grand panneau: si il y a de l'ombre le rendement chute énormément.

Je ne suis pas sûr que ce soit dû à la mise en série. Si un panneau a de l'ombre et l'autre non, qu'est-ce qui empêche celui qui n'a pas d'ombre de produire, que le montage soit en série ou en parallèle ? Je viens de changer mes panneaux et j'ai testé les deux montages avec ombre partielle. Je n'ai pas trouvé de différence significative, sauf que la tension arrivant au régulateur est évidemment bien plus élevée avec un montage en série, d'où une capacité de charge bien meilleure. J'ai monté les panneaux en série et j'en suis très satisfait.

apzo22:aucun argument pour affirmer "ma théorie", je vais creuser la question. As-tu fait des mesures comparatives tension et intensité avec une ombre et les panneaux en série ou parallèle?·le 10 nov. 2021 21:11
Aquilon3:Oui, comme dit plus haut c'est ce que j'ai fait, et je n'ai pas trouvé de différence significative en intensité. En tension, bien sûr elle est doublée en série à l'entrée du MPPT, et corrélativement la perte inévitable sur le câblage est divisée par 2. Je gagne aussi en nombre de connexions, donc que des avantages.·le 11 nov. 2021 09:13
Ajouter un commentairePublier
apzo22apzo22
10 nov. 2021

l'explication est

Les diodes by-pass permettent de limiter la perte d'énergie, conforme à l'expérience de Powhatan.
