Transformateur d’isolement

Bonjour à tous, je suis entrain de brancher mon transformateur d’isolement et j’ai un doute par rapport à la terre.

Sur le transformateur il y a une prise terre je crois que c’est “l’écran” .
Mon arrivé du quai c’est du 2x16mm2, c’est trop mais si je peux laisser comme ça tant mieux.

Pour l’instant mon idée c’est de créer en aval du transfo une nouvelle terre avec la coque ( des suggestions sur l’emplacement ?) et éventuellement de la relié à la terre écran du transfo.J’attends confirmation.

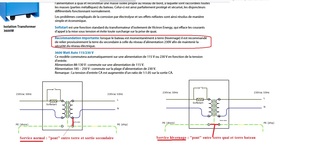

Sur le schéma Victron j’ai l’impression que la terre du quai va sur le boîtier du transfo ce qui me paraît étrange

L'équipage
#Électricite#isolement#terre
LouistitiLouistiti
08 oct. 2023
MamitaMamita
09 oct. 2023

Salut Louistiti,
Normalement, sur un TR d'isolement, la terre primaire du quai arrive bien sur le boitier extérieur du TR.
La terre secondaire part du circuit magnétique vers le bateau.
Cette terre secondaire est reliée a un enroulement du secondaire par une barrette (pont).

Quand le bateau est hors d'eau, a terre (hivernage, réparation longue etc...), il faut enlever la barrette (pont) du secondaire et relier ensemble la terre quai et la terre bateau, afin que le disj diff30mA du quai puisse faire son effet...
Mamita

Louistiti:Super merci pour les explications, est ce que ça vaut le coup que je change mon alimentation pour avoir le fil terre et le connecter à ma coque via le boîtier du transfo?Je pensais que le but était d’être isolé galvaniquement du quai.Merci·le 09 oct. 2023 11:44
Louistiti:Également je crois donc que je n’ai aucune prise terre dans le bateau, à quelle endroit se branche t’on habituellement? Moteur? Écrou sur une membrure?·le 09 oct. 2023 11:51
Ajouter un commentairePublier
FregoliFregoli
09 oct. 2023

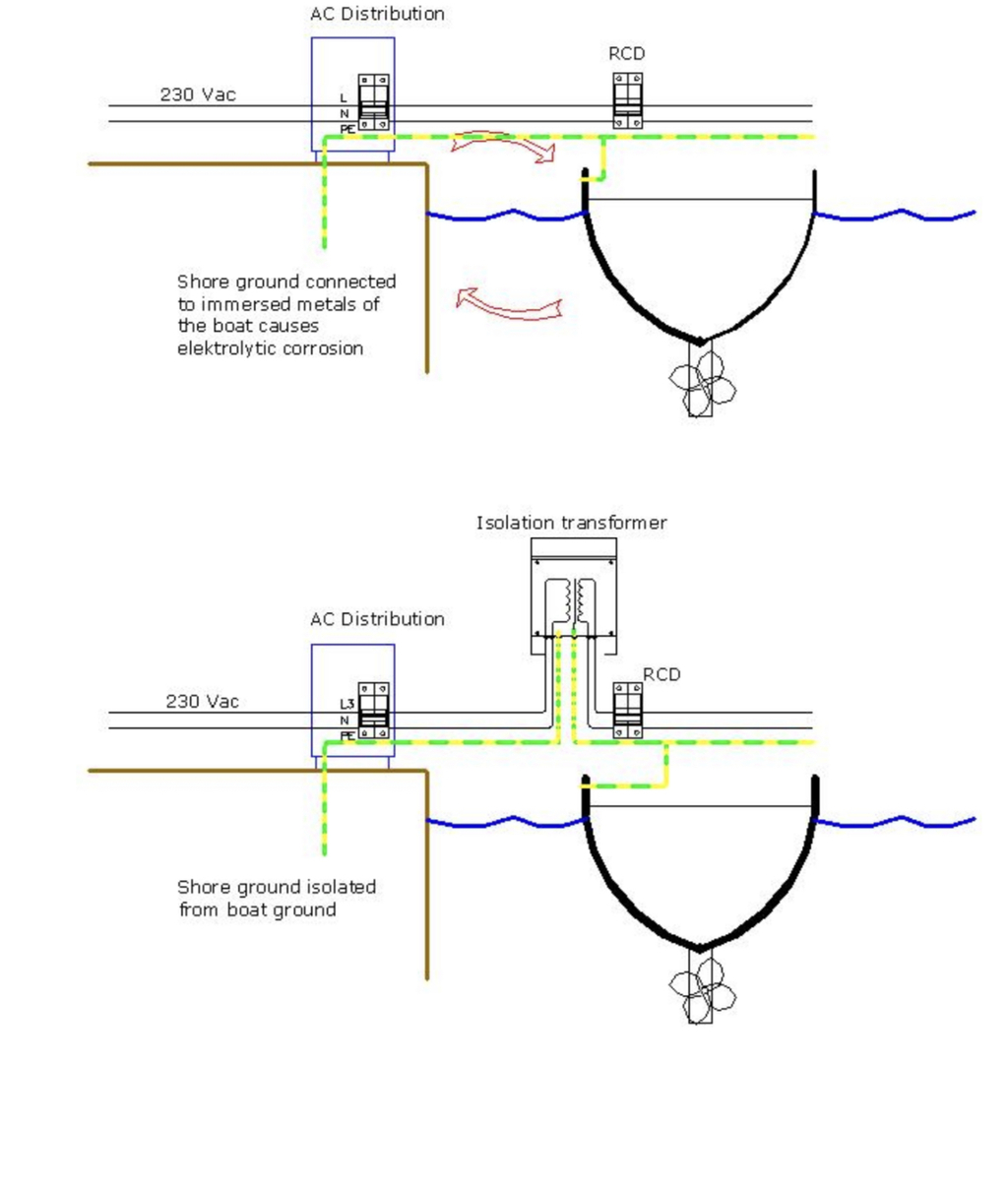

Non, le branchement correct d'un transfo d'isolement est le suivant :

Isolement

Voir la discussion :

Mamita:Salut Fregoli, je te suggère de présenter ta version à Victron.... ils seront certainement enchantés de modifier leur schéma dans leur notice...www.victronenergy.fr[...]-FR.pdf Mamita·le 09 oct. 2023 15:14
Fregoli:Le sujet est discuté, mais l'accord des spécialistes de la sécurité électrique semble être le schéma que j'ai donné : la terre du quai est reliée à l'écran, ce qui garantit que s’il y a une fuite à l’intérieur du transfo la fuite ira vers la terre du quai et fera sauter le différentiel ou le disjoncteur du quai.Un bon article sur le sujet :www.smartgauge.co.uk[...]re.html ·le 09 oct. 2023 16:21
Fregoli:On peut ajouter que dans le schéma Victron, si le boitier n'est pas isolé de la structure d'en bateau métallique, on n'a pas d'isolation vis-à-vis de la corrosion galvanique, car le bateau est relié à la Terre du quai !....·le 09 oct. 2023 16:30
Louistiti:Gregoli oui moi aussi c’est ça qui m’embête de le schéma Victron ·le 09 oct. 2023 21:11
Louistiti:Pour résumer je connecte mon boîtier à la masse du bateau que je prends n’importe où et je relie également au neutre ?·le 09 oct. 2023 21:09
Eric.b:+1 Les parties métalliques accessibles d’un transfo fixé à un bateau doivent être raccordés au bateau, sinon l’isolation terre/bateau n’a pas de sens·le 10 oct. 2023 08:13
Ajouter un commentairePublier
F5OULF5OUL
09 oct. 2023

Une vrais prise de terre, c'est un piquet de terre et un très trèès trèèèèès long câble.

Louistiti:Ça vaut le coup vraiment ? La coque dans l’eau ne conduit elle pas mieux à la terre?·le 09 oct. 2023 21:13
Ajouter un commentairePublier
BoatalloBoatallo
09 oct. 2023

J'aurais plutôt tendance à suivre les conseils de Victron énergies et la division 240... pour éviter de m'électrocuter, les chocs électriques j'en ai eu assez!!!

LouistitiLouistiti
09 oct. 2023

Pour les barrettes de connection et déconnection vous avez des conseils ou juste un domino?

Mamita:Chez Victron, la connectique de la terre est prévue...on ne fait que déplacer le pont.·le 09 oct. 2023 21:56
Ajouter un commentairePublier
myricmyric
10 oct. 2023

Bonjour,
La terre du quai va sur l’écran du transfo d'isolement.

La terre du circuit de bord, doit être connectée sur le neutre de la sortie du transfo et sur la masse du bateau (connexion à la mer).
nota: pour le neutre en sortie du transfo, et sans indication, il suffit de choisir une des 2 sorties et de la définir comme le neutre pour le circuit de bord (fil bleu).

Attention avec ce circuit, il faut mettre un disjoncteur différentiel 30ma à la sortie du transfo.
