remplacer des silent-blocs sur un moteur difficile d'accès

Bjr
je voudrais remplacer les silent bloc de mon volvo MD 2030 mais le moteur est sous le pont glissé par la cabine sur une Evasion 25. S il y a une astuce pour soulager le moteur afin de retirer les anciens et remettre des neufs,je suis preneur,pas d accès sur les cotés, uniquement par la cabine et par une coffre arrière babord.Adresse pour acheter des silent bloc les anciens étant des metalastics Bonne journée

L'équipage
#Mécanique
epiploonepiploon
11 déc. 2022
fxvtfxvt
11 déc. 2022

Hello,
Peut-être as-tu la place de glisser un cric de voiture dessous ?
Amicalement.
FX

modanmodan
11 déc. 2022

cric gonflable

fxvt:Cric gonflable ? Un vrai cric gonflable c'est très gros !
En revanche il existe chez Casto ou Leroy Merlin des coussins gonflables pour soulever les meubles ou les portes. C'est plus petit et ça se gonfle avec une poire.
Amicalement. FX·le 11 déc. 2022 13:07
modan:Je pensais coussin gonflable , sorry·le 11 déc. 2022 14:00
Ajouter un commentairePublier
red skyred sky
11 déc. 2022

Sur mon bateau, je n'avais accès que sur un côté et devant, et encore sur le côté juste assez pour y passer les bras.
Pour le soulever, j'ai percé un trou à la verticale au dessus dans la baignoire, y est passé un dyneema, puis un palan à chaine fixé à la bôme.

red skyred sky
11 déc. 2022

Sur tyboat, il y a du choix en silent bloc adaptable.

MamitaMamita
11 déc. 2022

Salut,
A Epiploon,
Avec une/des photo de l'emplacement, il serait (peut être!) plus facile d'appréhender le probleme...
Mais en premier, désaccoupler les tourteaux est indispensable. Changer les 4 silentblocs entrainera automatiquement, aussi, un centrage + un réalignement + un balencage moteur, ce qui apparemment ne va pas etre simple. Perso, le changement lui-même des 4 SB avec un cric,(ou tout autre appareil de levage : sac gonflage, lugall, petit tire-fort, etc..?) n'est pas insurmontable. Mais c'est "l'aprés" , surtout si tu changes de dimensions des SB et toute la partie réglages, qui me semblent préoccupant si les accès sont limités !
Mamita

epiploon:Merci pour les conseils,.je vais passer faire des photos demain que je rajouterai à mon mail ,je vais remplacer les 4 silents bloc par des SB identiques.Si je peus glisser un cric dessous, ou ne faut il pas que je prenne appui sur le moteur ·le 11 déc. 2022 16:10
fxvt:Si tu as assez de place, intercale une planche en bois sous le carter et contre le fond de la coque pour répartir les efforts.
Pas une planche en agglo, ça casse, mais du vrai bois.
Surtout sur le fond, même si le fond est solide.
Tu peux en plus mettre une plaque de mousse isolante dure, elle va s'écraser et épouser le fond du carter et le moteur sera mieux calé.
Mais tout ça dépend de la place que tu as.
En revanche, un carter de moteur c'est solide. En espérant qu'il soit plat pour un meilleur équilibre.·le 11 déc. 2022 17:21
Polmar:Le carter moteur est effectivement solide. Mais le bac à huile l'est-il autant?·le 14 déc. 2022 08:07
Ajouter un commentairePublier
melody5melody5
11 déc. 2022

J'ai changer le moteur volvo 20/30 .Pour cela j'ai réalisé deux supports qui viennent se fixer sur le support moteur , désaccoupler le tourteau,demonter les silentblocs,un palan sur la bome.Comme dit Manita il faudra ensuite, regler l'alignement, le balancement des silamblocs .Je tiens a ta disposition l'outillage chez moi ....
Salut

melody5:Erreur de ma part mon premier moteur etait un 2003 remplacé par un 2030·le 13 déc. 2022 10:32
Ajouter un commentairePublier
epiploonepiploon
12 déc. 2022

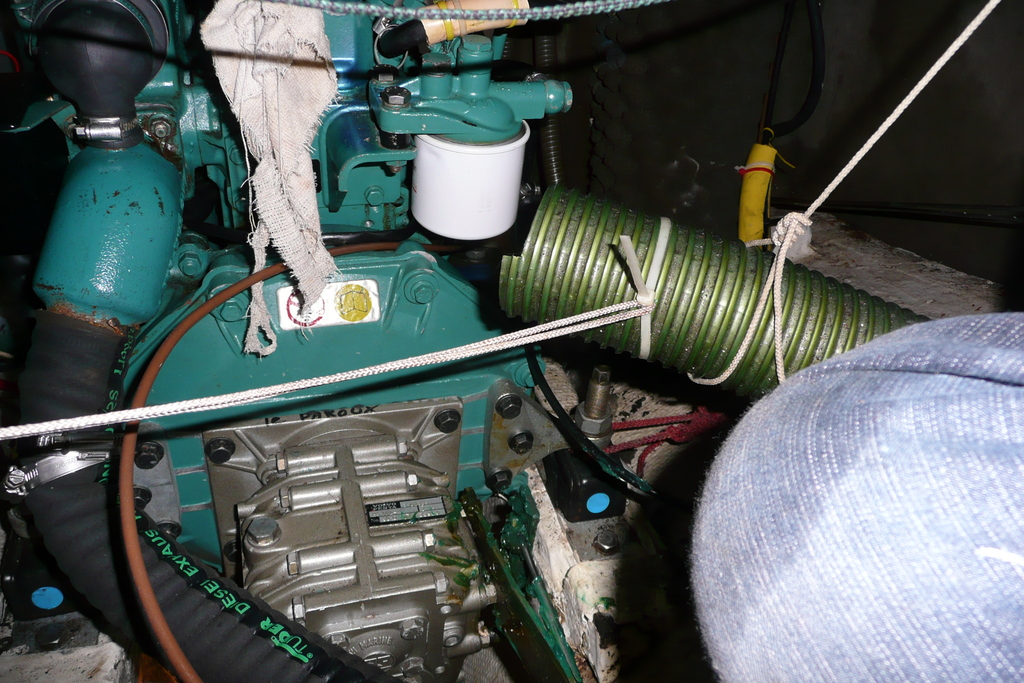

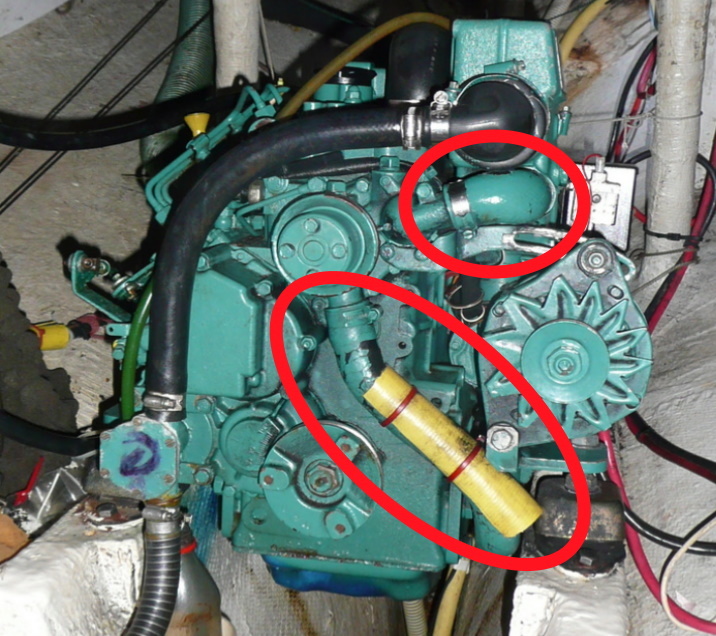

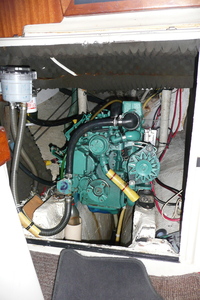

comme convenu je rajoute deux photos

fritz the cat:avec de moteur il y a de la place un cric sous le moteur avec une planche pour l'appui et on les change un par un ·le 12 déc. 2022 18:00
LeMoko:Epiploon c'est curieux tu as coté inverseur des SB type (très ressemblant Yanmar) et le l' autre coté les modèles que l'on trouve chez Volvo·le 12 déc. 2022 19:16
Ajouter un commentairePublier
red skyred sky
12 déc. 2022

soulevez le avec un palan à chaine. Pourquoi vous changez les silent-block, ils paraissent en bon état ?

fritz the cat:sur l'évasion 25 ce n'est pas possible ,le moteur est dans une grotte bien tanké au fondou alors on fait une trappe étanche dans le fond du cokpit ,on en trouve des toutes prêtes à encastrer ,et là il suffit de mettre une chelle double au dessus pour y frapper un palan alain·le 13 déc. 2022 09:58
red sky:pas besoin de trappe, un simple trou de 5, on y passe un dynema et on y frappe un palan pris sur la bôme.·le 13 déc. 2022 11:59
fritz the cat:je pensais aux trappes de visite des coques de cata de sport,bien positionnée elle peut aussi donner accès à la jauge à huile et au bouchon de remplissage du 4saisons . ·le 13 déc. 2022 12:08
fritz the cat:pour le palan sur la bome tu oublies il y a la casquette et elle ne dépasse pas .·le 13 déc. 2022 12:10
Ajouter un commentairePublier
MbratacMbratac
12 déc. 2022

depend de la place dispo, mis on fait des miracles avec un morceau de bastain en levier. (c'est ce que j'ai utilisée pour changer les miens de silent block)

SEGALEN:En faisant les deux de bâbord, tout en desserrant les deux tribord , et l'inverse. Déconnecter les câbles de batterie et l'arbre d'hélice avant , évidement. ·le 13 déc. 2022 16:41
Ajouter un commentairePublier
QuizasQuizas
13 déc. 202213 déc. 2022

salut,
je suis toujours étonné de toutes les manips mises en oeuvre pour changer des silent blocks soit soulever le moteur avec un palan ou un madrier, démonter l'inverseur, voir carrément sortir la bête !
les silent blocks sont montés sur 4 pattes, on cale le moteur pour ne pas qu'il bouge mais en principe ce n'est pas nécessaire, on dévisse le vieux S.B. 1, on démonte sa patte pour pouvoir l'enlever, on remonte le S.B.1 neuf sur sa patte réglée à la même hauteur puis on fait idem 2,3,4, et on si on a mesuré précisément la hauteur de chaque patte par rapport au châssis on ne devrait même pas avoir à corriger l'alignement en supposant qu'à l'origine cet alignement était bien fait.
il parait impossible qu'il n'y ait pas assez d'accès pour démonter/remonter les 4 pattes des silent blocks ... à moins que le bateau ait été stratifié autour du moteur hi hi hi

San Marco:Oui Quizas, mais il faut bien soulever le moteur(3-4cm) pour extraire la vis supérieure du silent-block du support moteur, non ? Et pour cela désaccoupler le tourteau de l'inverseur. Du fait de silent-blocks neufs, donc pas avachis, il faut de toute manière refaire l'alignement. La méthode de Mbratac est à mon avis la plus appropriée dans le cas des 2 silent-blocks avant.·le 14 déc. 2022 08:35
Sailerrelias:La vis superieure est dans un oblong ouvert ( normalement pour les reglages lateraux du moteur ..). .la methode Quizas doit etre approfondie..·le 14 déc. 2022 15:16
Quizas:@SanMarco: non justement si tu déboulonnes la patte de support de silent block du bloc moteur tu n'as qu'a soulever le moteur de quelques millimètres pour libérer et dévisser les boulons de la patte, c'est pourquoi je préconise cette méthode·le 14 déc. 2022 16:31
San Marco:Merci pour les précisions Quizas. C'est effectivement bien conçu. Sur mon moteur Iveco. rien de tel 🥴 et en plus 170€ par silent block. Heureusement ils sont en bon état malgré leur 22 ans...·le 15 déc. 2022 14:15
Ajouter un commentairePublier
SEGALENSEGALEN
14 déc. 2022

Bonjour,
Les supports neufs en place il restera l'alignement de l'arbre de sortie d'inverseur moteur sur l'arbre d'hélice.

Centrage de l'arbre dans le tube d'étambot et alignement, répartition des charges sur chaque support sont essentiels pour parfaire ce travail
C'est aussi peut-être le moment de faire l'entretien courant et du préventif:
les durites du circuit de refroidissement de ramollissent, se gonflent, se font couper par la courroie et parfois éclatent .
Ne pas hésiter à les remplacer, si c'est le cas.

a_guy:Et remettre la courroie d'alternateur /pompe liquide ;=) En vraie ça va ! je ferais comme quizas pas besoins de lever le moteur 1 par 1 le moteur reposant sur les trois autres quitte à les réglé en haut (en gros se servir des 3 autres comme mini crics ! et travailler sur le jeux du 4 eme lui entièrement dévissé ·le 14 déc. 2022 14:51
Ajouter un commentairePublier
