Relier mon tableau ėlectrique

Bonjour,

Je souhaite relier mon tableau ėlectrique à ma batterie.

1) je dois le relier à mon coupe batterie et pas à ma batterie?

2) le (+) je relie à 1 des 2 cables rouges accrochés au stylo?

3) le (-) je relie à la barre en métal avec l'isolant jaune?

Merci de vos conseils 😁😁.

Gilles

#electique#Électricite#tableau

GillesCalvez

07 juin 2020

Tous
Non lu

Vue de dessus GillesCalvez16 juin 2020

Bonjour Gilles, Tu as combien de batteries s... Seter07 juin 2020

Bonsoir 2 batteries. Gilles GillesCalvez07 juin 2020

En fonction de la longueur de fil et de l'inten... AICA07 juin 2020

Ok Merci Gilles GillesCalvez07 juin 2020

Ben oui, si tu n'as qu'un coupe-batterie sur le... Tangalo07 juin 2020

Bonsoir Merci du conseil. Gilles GillesCalvez07 juin 2020

Le coupe-circuit sur les deux bornes est obliga... AdrienG08 juin 2020

Salut, Avec ce dessin de branchements , tu ne ... Mamita16 juin 2020

Bonjour Et merci 😁. Gilles GillesCalvez08 juin 2020

GillesCalvez

07 juin 202016 juin 2020

Vue de dessus

Ajouter un commentaire

Seter

07 juin 202007 juin 2020

Bonjour Gilles,

Tu as combien de batteries sur ton bateau ?
Effectivement le - à la barrette
Le + après le coupe circuit

GillesCalvez:Bonsoir2 batteries.Gilles·le 07 juin 2020 23:53

Ajouter un commentaire

AICA

07 juin 2020

En fonction de la longueur de fil et de l'intensité absorbée par l'ensemble de tes récepteurs, tu détermine la section du câble.

GillesCalvez:OkMerciGilles·le 07 juin 2020 23:53

Ajouter un commentaire

Tangalo

07 juin 2020

Ben oui, si tu n'as qu'un coupe-batterie sur le +, c'est là qu'il faut relier le fil rouge. Et le - sur l'autre.
Il serait toutefois souhaitable de monter aussi un coupe-circuit sur le - si tu n'en a pas.

GillesCalvez:BonsoirMerci du conseil.Gilles·le 07 juin 2020 23:53

AdrienG:Le coupe-circuit sur les deux bornes est obligatoire pour la division 245 (vieux bateaux ): « Les batteries d’accumulateurs électriques sont pourvues de coupe-circuit sur les deux pôles, aussi prochesque possible de la batterie, permettant de les isoler dans tous les cas du reste de l’installation. Ces dispositifssont situés à l’extérieur des emplacements des batteries. Toutefois, ces dispositions ne sont pas obligatoirespour l’alimentation des feux de mouillage, des dispositifs antieffraction, des systèmes de protectioncathodiques actifs et de tout dispositif de sécurité utilisable en dehors des périodes de navigation. » (245-5.22)www.ecologique-solidaire.gouv.fr[...]ets.pdf ·le 08 juin 2020 07:53

Ajouter un commentaire

Mamita

08 juin 202016 juin 2020

Salut,

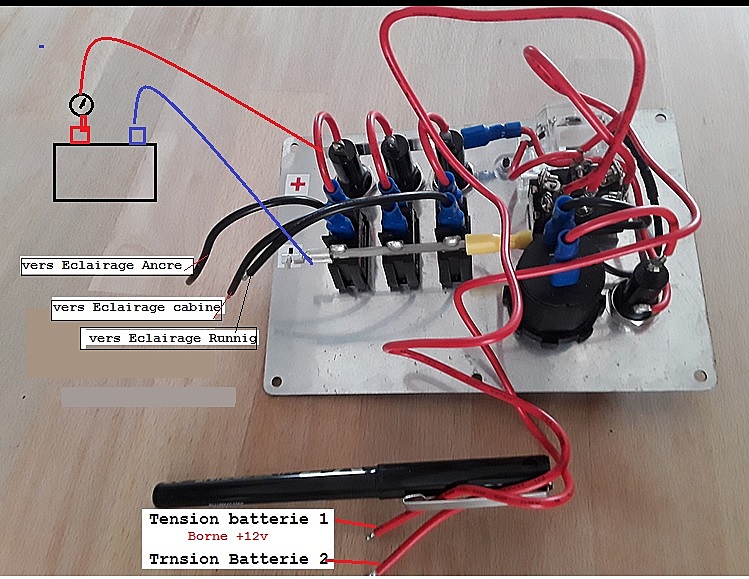

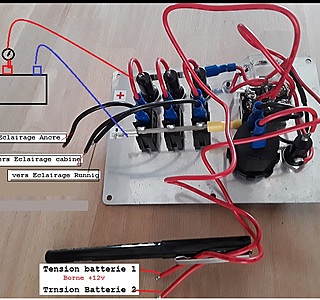

Avec ce dessin de branchements , tu ne devrais pas être très loin de la vérité...
Mamita
