Problème réception gps

Bonjour,
bleizi mor possède un gps lowrance lms520c avec lgc 3000
sur le gps un message apparaît perte de signal gps.
J'ai nettoyé les connections mais rien à faire.
je me suis procuré une autre antenne gps à bas prix chez alibaba
reçue dernièrement mais impossible a connecter.

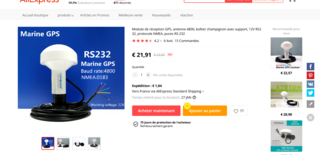

en lien la nouvelle antenne:fr.aliexpress.com[...]09.html
je veux la brancher en direct derrière le gps, pas sur le port nmea 2000
je demande votre aide, quelqu'un qui à eu le même problème ou un
as en électronique.
Merci bleizi mor

L'équipage
#Electronique
Bleizi morBleizi mor
09 jan. 2021
Fabien83Fabien83
09 jan. 202109 jan. 2021

Bonjour,
Je ne sais pas si j'ai tout bien saisi mais cette antenne est une antenne active (c'est un GPS complet à elle seule). Tu ne peux la brancher que sur l'entrée nmea 0183.

Pour connecter un antenne en remplacement de celle d'origine, il faut une antenne passive.

Bleizi morBleizi mor
09 jan. 2021

Merci Fabien83 pour ta réponse donc il faut que je reprenne une antenne passive.
Cordialement Bleizi mor

fxvtfxvt
10 jan. 2021

Hello Bleizi Mo,

Il te faut un adaptateur.
Ton Traceur et l'ancienne LGC3000 communiquent en NMEA2000. Tu dois avoir des connecteurs en forme de "T".
Or ta nouvelle antenne est en NMEA0183, avec plein de petits fils libre de toutes les couleurs.

Au dela de l'aspect de la connectique qui est différente, le contenu du signal entre NMEA2000 et 0183 est très différent. C'est un peu comme comparer un 45 tours et un CD laser.
Il ne suffira donc pas de relier les "bons" fils de ton antenne aux bons contacts de ton réseau.
Il te faut un adaptateur-convertisseur NME0183<>NMEA2000.
Il en existe plein sur le marché:
fr.aliexpress.com[...]15.html
www.svb-marine.fr[...]00.html
digitalyacht.fr[...]onvert/
www.svb-marine.fr[...]83.html
....

Si tu es en NMEA2000, vérifie quand même qu'une des terminaisons n'est pas dévissée.
Amicalement.
FXVT

Fabien83Fabien83
10 jan. 2021

Bonjour,
Oui en effet je n'avais pas regardé ce qu'est la lgc3000. Il s'agit en effet d'une antenne active qui communique en NMEA 2000. Ne pas tenir compte donc de ce que j'ai dit plus haut par erreur, je pensais que l'antenne d'origine était une antenne passive.

Bleizi mor:BonjourFabien83donc pour cette antenne il faut un convertisseur.Cordialement Bleizi mor·le 11 jan. 2021 09:44
Fabien83:Bonjour, oui en effet, par erreur je pensais que l'antenne d'origine était une simple antenne passive. En fait il s'agit d'une antenne active, un gps à elle seule, qui envoie directement les coordonnées à ton afficheur. D'origine cette communication se fait en nmea2000 branché sur la prise correspondante. L'antenne que tu as achetée sort du NMEA0183. Tu peux essayer de la brancher sur la prise correspondante de ton afficheur ou acheter un convertisseur NMEA0183 vers nmea2000.Vu la criticité du gps à bord, personnellement je préférerais me passer d'adaptateur et avoir le montage le plus simple possible. Donc soit brancher l'antenne que tu as en NMEA0183, soit acheter une autre antenne active en nmea2000. ·le 11 jan. 2021 13:01
Bleizi mor:Bonjour Fabien83C'est le branchement le plus simple que l'on veut pas adaptateur je vais regarder si on a un portnmea 0183.Merci encore Cordialement Bleizi mor·le 11 jan. 2021 15:19
Ajouter un commentairePublier
Bleizi morBleizi mor
11 jan. 2021

Bonjour FXVT
Merci pour ta réponse et les liens.
Cordialement Bleizi mor.

MMW33MMW33
11 jan. 202111 jan. 2021

Ton Lowrance est, si je ne me trompe, également équipé d'une entrée NMEA 0183 (appellée "Data" ou "Com"), cela ne coute rien d'essayer d'y connecter ton récepteur GPS (tu as un cable orange avec un blindage que tu connectes respectivement avec la sortie (NMEA "out" et "ground") du GPS (il faut évidemment alimenter to GPS: il doit y avoir un cable rouge et noir ou c'est le cable "ground"). Il est possible que tu doives modifier ta configuration, et il faut aller un petit peu chercher dans les menus. J'ai un peu regardé et le LGC 3000 semble être un peu obsolète (12 canaux), et sans doute pas compatible avec les "autres" systèmes que le GPS américain (il y a un système européen,un système russe et un système chinois)

Bleizi morBleizi mor
11 jan. 2021

Bonjour MNW33,
Merci pour ta réponse je vais essayer de connecter le matériel ès que possible.
Et je fis un retour.
Cordialement Bleizi mor.

Bleizi mor:Bonjour MNW33 et Fabien 83,je vais remplacer avec LGC 3000.Merci de votre aide Cordialement Bleizi mor·le 06 fév. 2021 03:34
