Problème guindeau LOFRANS Airon 700w

Bonjour

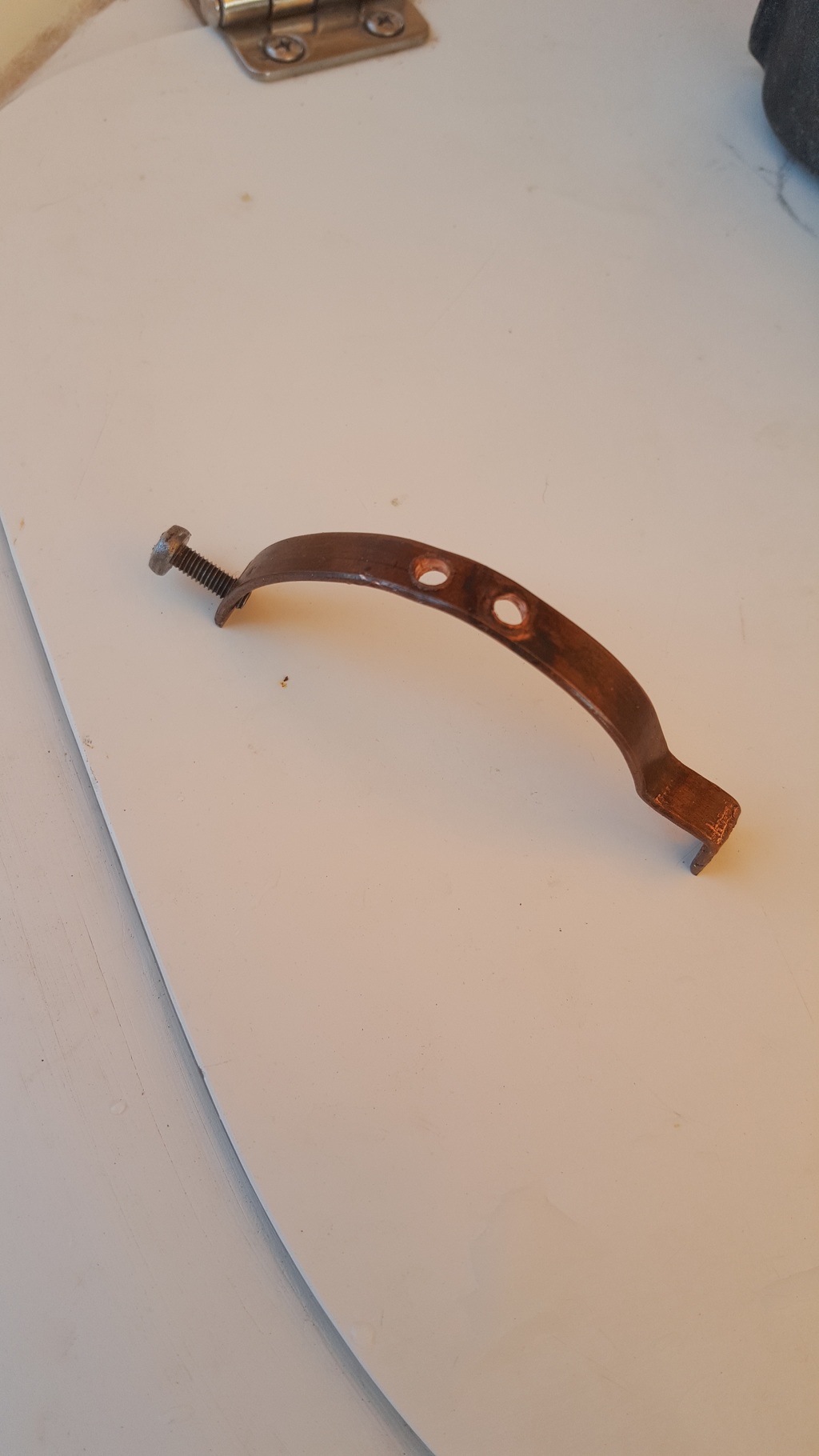

On m'a donné un guindeau, seulement la partie électrique est en partie démontée, impossible de savoir comment connecter cette pièce en cuivre.
Je sais qu'un des emplacements est fixé sur la sortie du connecteur central mais ou vont les autres.. Physiquement cette pièce ne va nulle part.
Si quelqu un a une idée ou une photo du montage çà me rendrait service.
Merci d avance

L'équipage
#Électricite
GiljackGiljack
03 juin 2021
Chtit LumaChtit Luma
03 juin 202103 juin 2021

Voyons si ça le fait ...

Edit: désolé j'avais pas vu que l'éclaté du moteur n'y est pas. Mais je ne l'ai pas.

guindeau Lofrans Airon.pdf
MamitaMamita
03 juin 2021

Salut,
Peut-être (?) que le plat de cuivre se met sur la liaison des bornes jusqu'au porte-charbon ?
On voit mal le dessus du moteur...

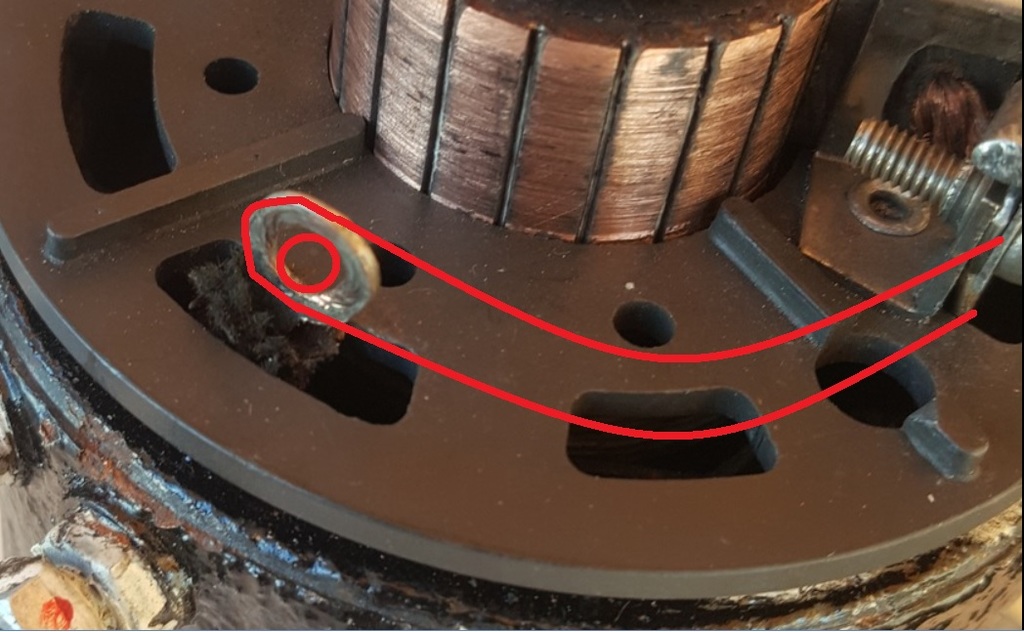

J'essaie de situer avec ce dessin, mais ce n'est pas fameux !
Mamita

alboralbor
03 juin 2021

« Cette pièce ne vas nul part «
Il est possible que cette pièce relie les portes charbons qui sont absents
En principe la référence du moteur est gravée sur le stator, est-ce que tu peux le préciser ?

GiljackGiljack
04 juin 2021

Merci pour vos réponses...
En ce qui concerne le dessin j'ai essayé çà ne fonctionne pas...
Par contre une question sur les 3 arrivées élecvtrique... Celui du milieu c'est le neutre et les deux autres le positif je suppose, un pour faire tourner le moteur dans un sens et l'autre dans l'autre sens.
J'ai une photo du dessus des contacts. Pour la référence je regarde
Merci de vos contributions

Axb66Axb66
22 août 2022

Bonjour,
J'ai le même problème
Avez vous trouvez où cette patte se fixé ?
Cordialement

Bigdream:Bonjour, Voir mon post ci-dessous 😉·le 25 août 2022 10:41
Axb66:Bonjour Oui j'ai bien regardé votre postMais du coup on ne sais pas si cette patte sert à quelque chose ?Et surtout si elle est fixé du charbon à la cosse + de droite ou du charbon à la cosse - du milieu ?Pourriez-vous m'aider svp ?Cordialement ·le 25 août 2022 10:47
Ajouter un commentairePublier
BigdreamBigdream
25 août 2022

Bien le bonjour de Belgique,

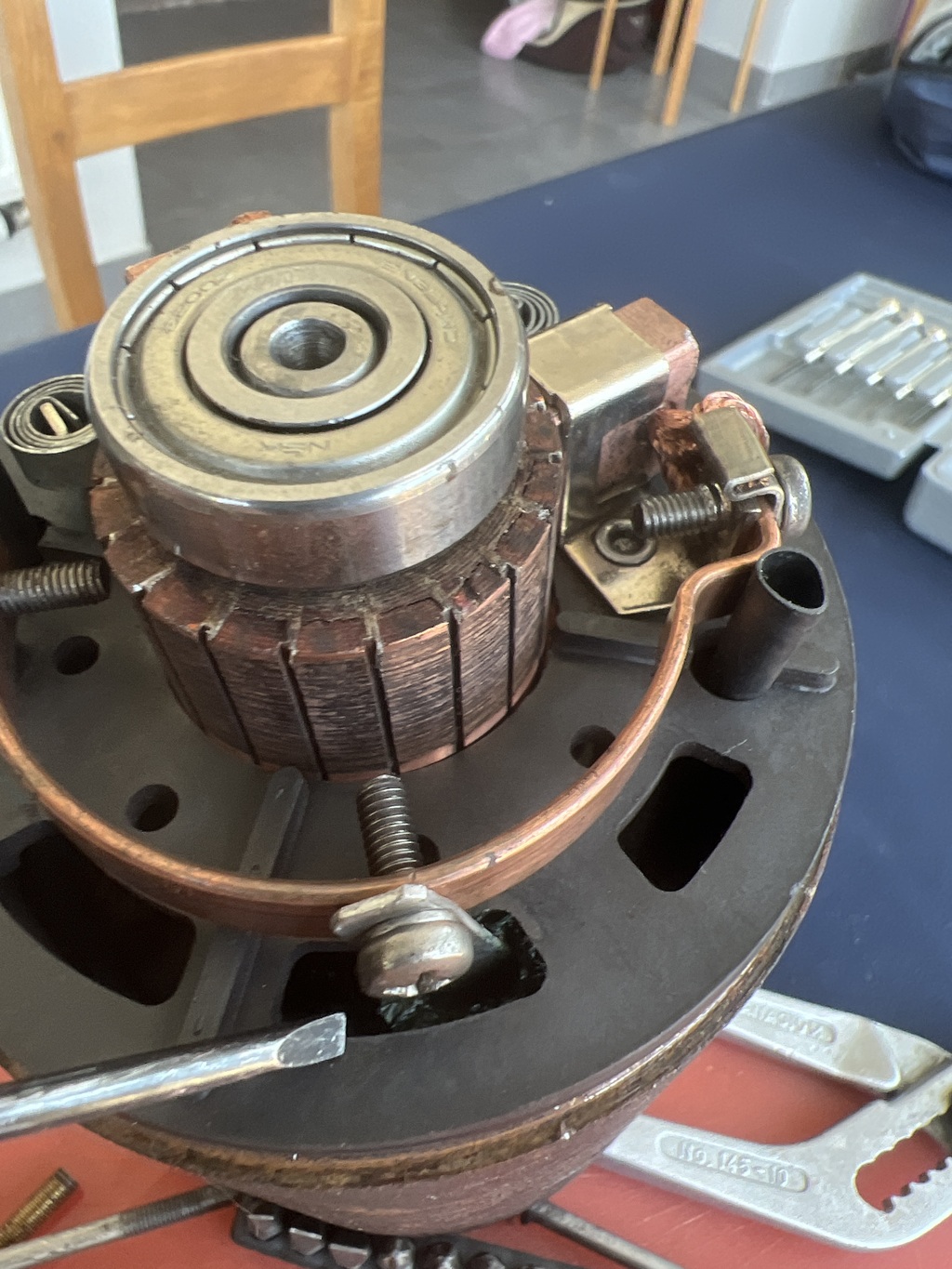

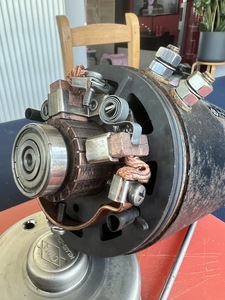

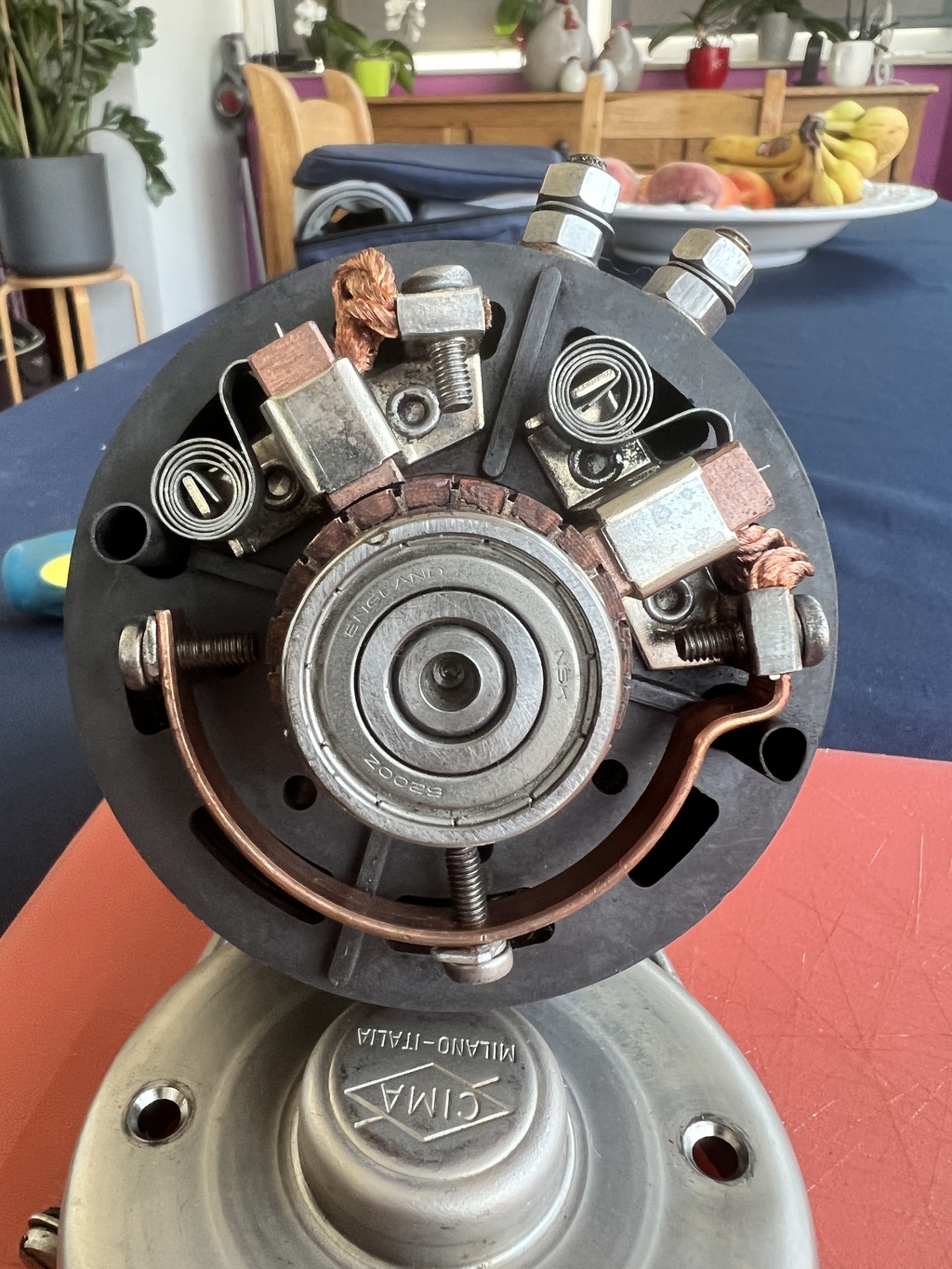

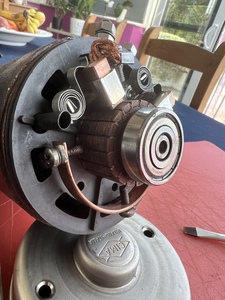

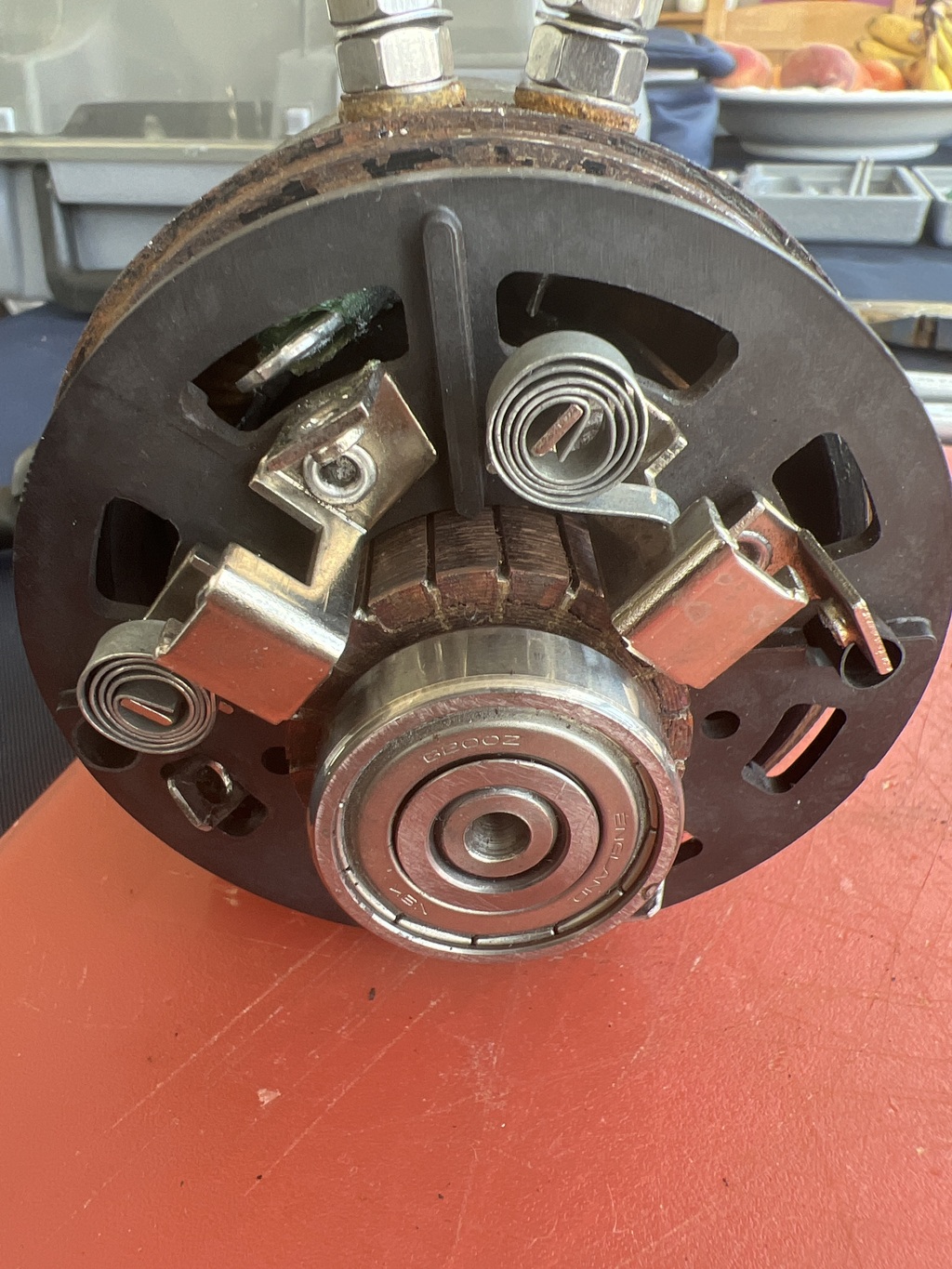

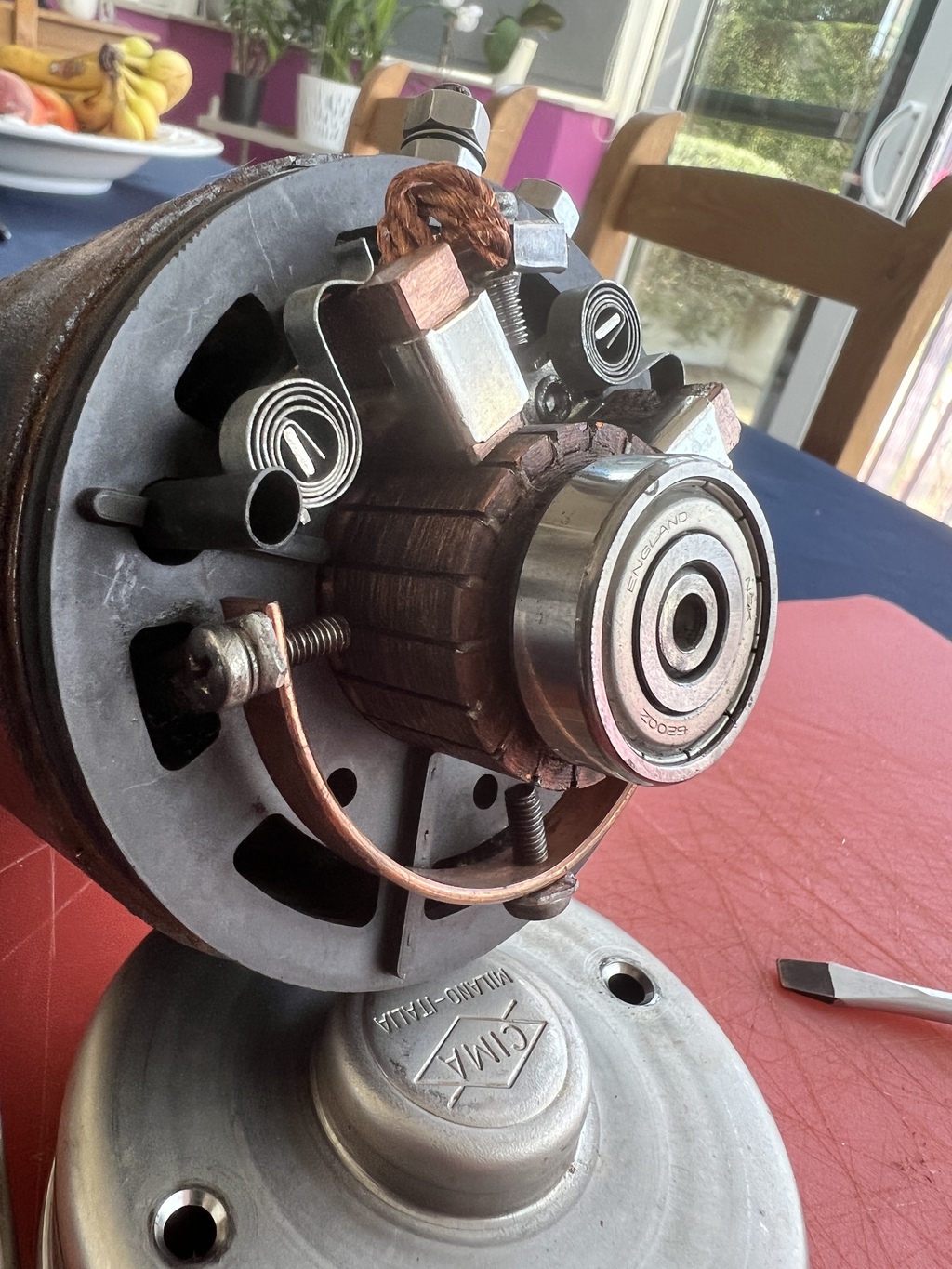

Recherchant des informations affaires n de réparer mon moteur de guindeau Lofrans Airon, j’ai vu votre post, si cela peut vous aider, voici 3 photos.
Cordialement
Philippe

Axb66:Merci beaucoup, On dirais que la plaque est une continuité du charbon Je vais essayer de reproduire le même montage·le 25 août 2022 10:47
Ajouter un commentairePublier
BigdreamBigdream
25 août 2022

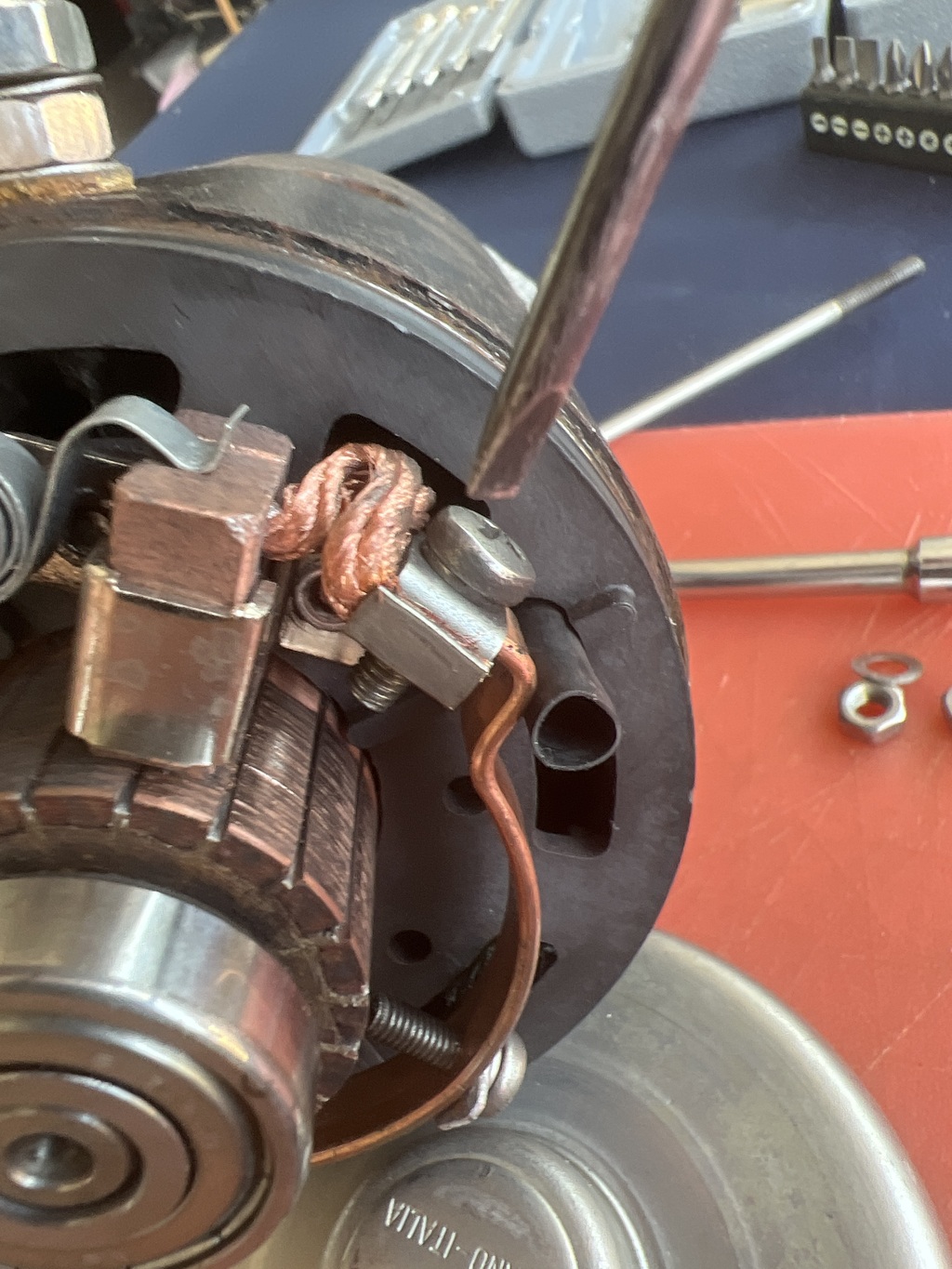

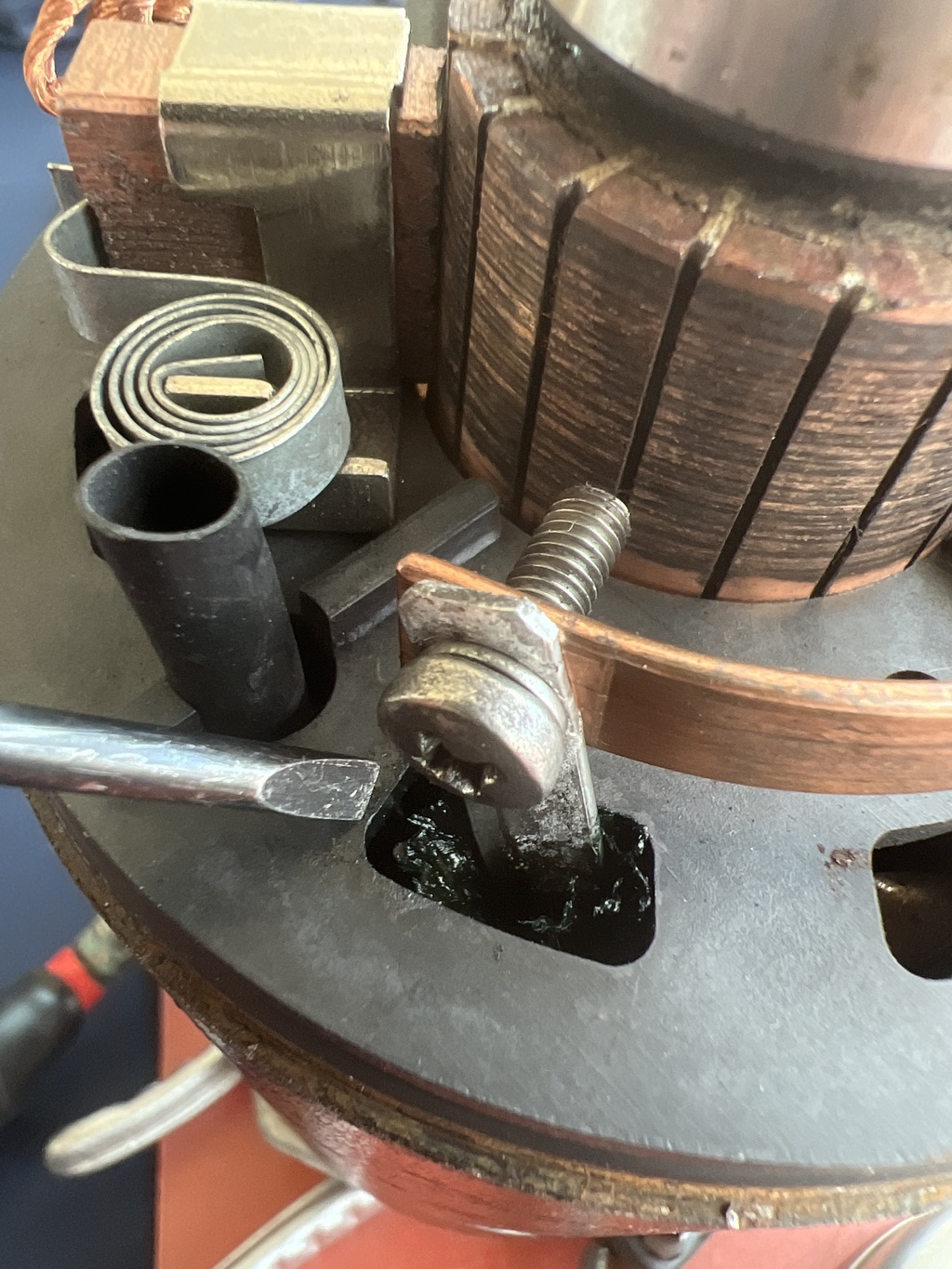

En voici d’autres, charbon > cosse > cosse .

Axb66:Merci, savez vous à quoi sont relié les 2 cosses ?·le 25 août 2022 11:15
Ajouter un commentairePublier
BigdreamBigdream
25 août 2022

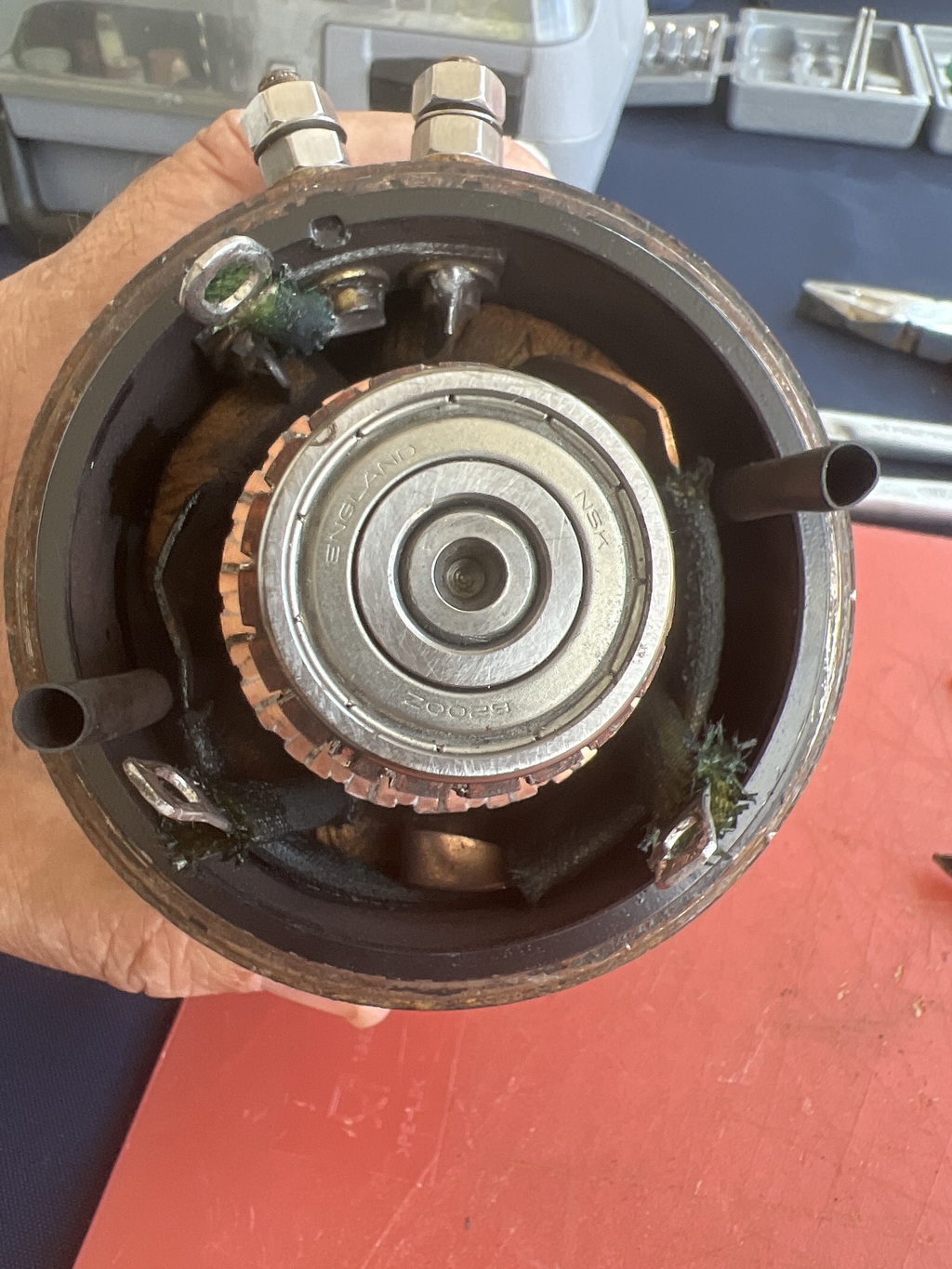

Un peu plus loin…

Axb66:Si ce n'est trop vous demandé, ça serait possible d'avoir une photo du dessous de votre platine support charbon ?·le 25 août 2022 11:23
Ajouter un commentairePublier
BigdreamBigdream
25 août 2022

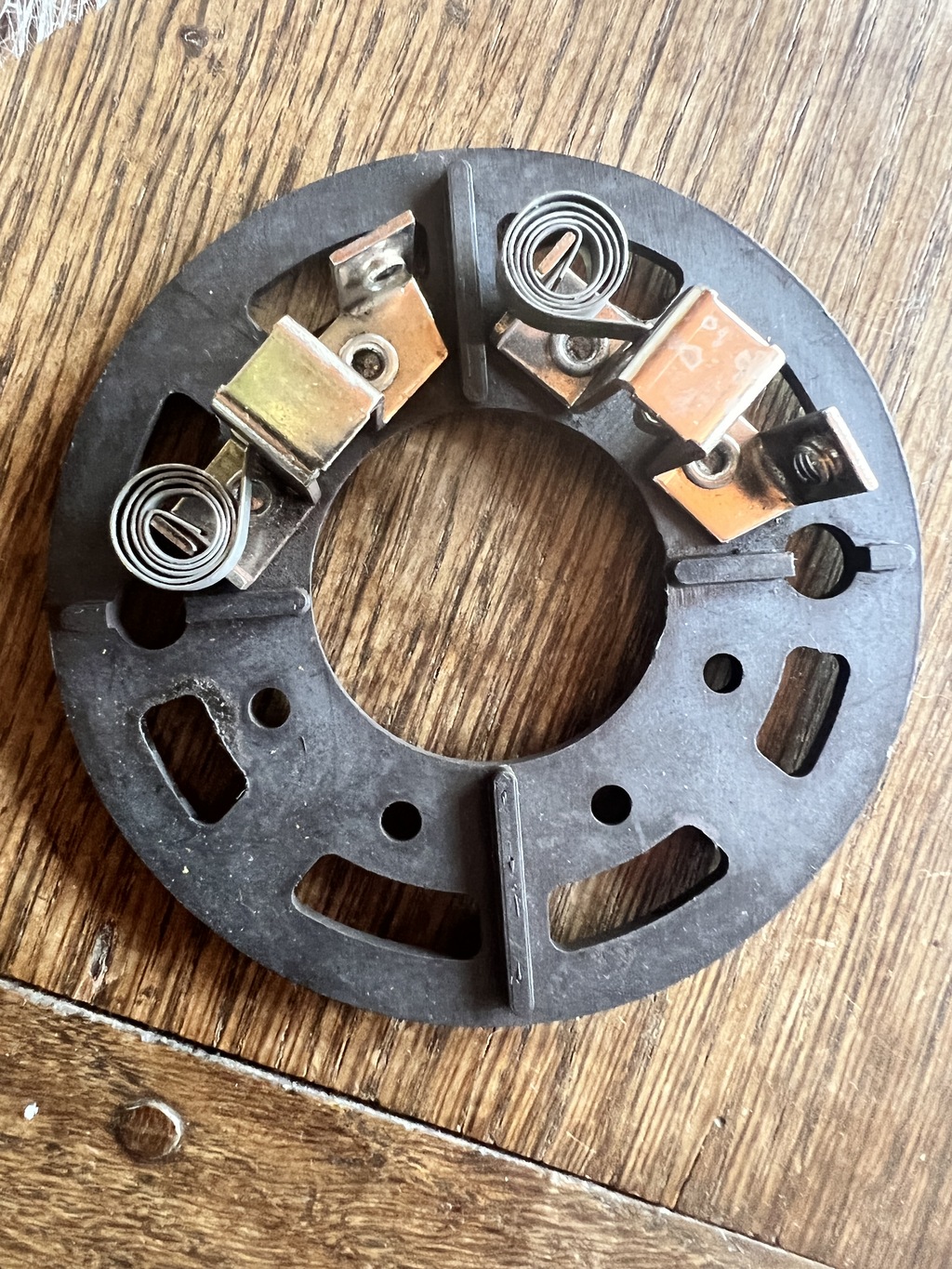

Voici

BigdreamBigdream
25 août 2022

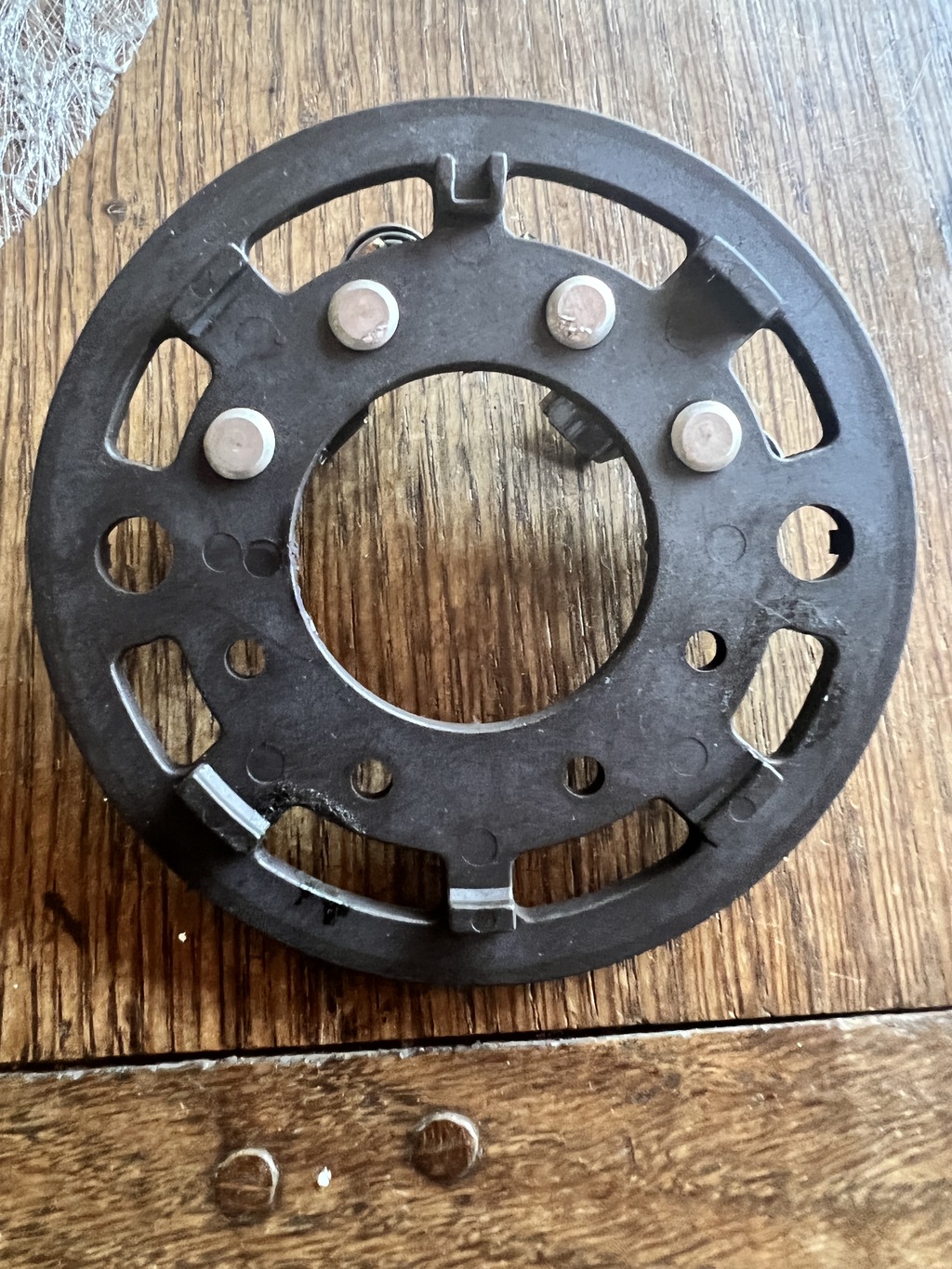

Sorry, le dessous!!!🤭

Axb66:Merci pour tout , c'est vraiment très gentil de votre part Cela fait 1 mois sue je cherche à comprendre Avec vos photos c'est beaucoup plus clair 😁🙂🙂·le 25 août 2022 15:01
Bigdream:Le hasard fait parfois bien les choses, heureux d’avoir pu vous aider. 😉👍·le 25 août 2022 16:41
Ajouter un commentairePublier
fxvtfxvt
19 août 2023

Hello,
Auriez vous un adresse pour acheter des charbons pour un Lofrans Airon ?
Merci.
Amicalement.
FX

fxvt:Je me réponds à moi-même ayant trouvé les références.
Il s'agit de charbon s de type EC38.
On peut les trouver ici: www.condensateur-web.fr[...]52.html
ou là:
www.classicautoelec.com[...]16.html ·le 23 août 2023 16:08
Ajouter un commentairePublier
