Problème électrique nanni 3.90

Bonjour

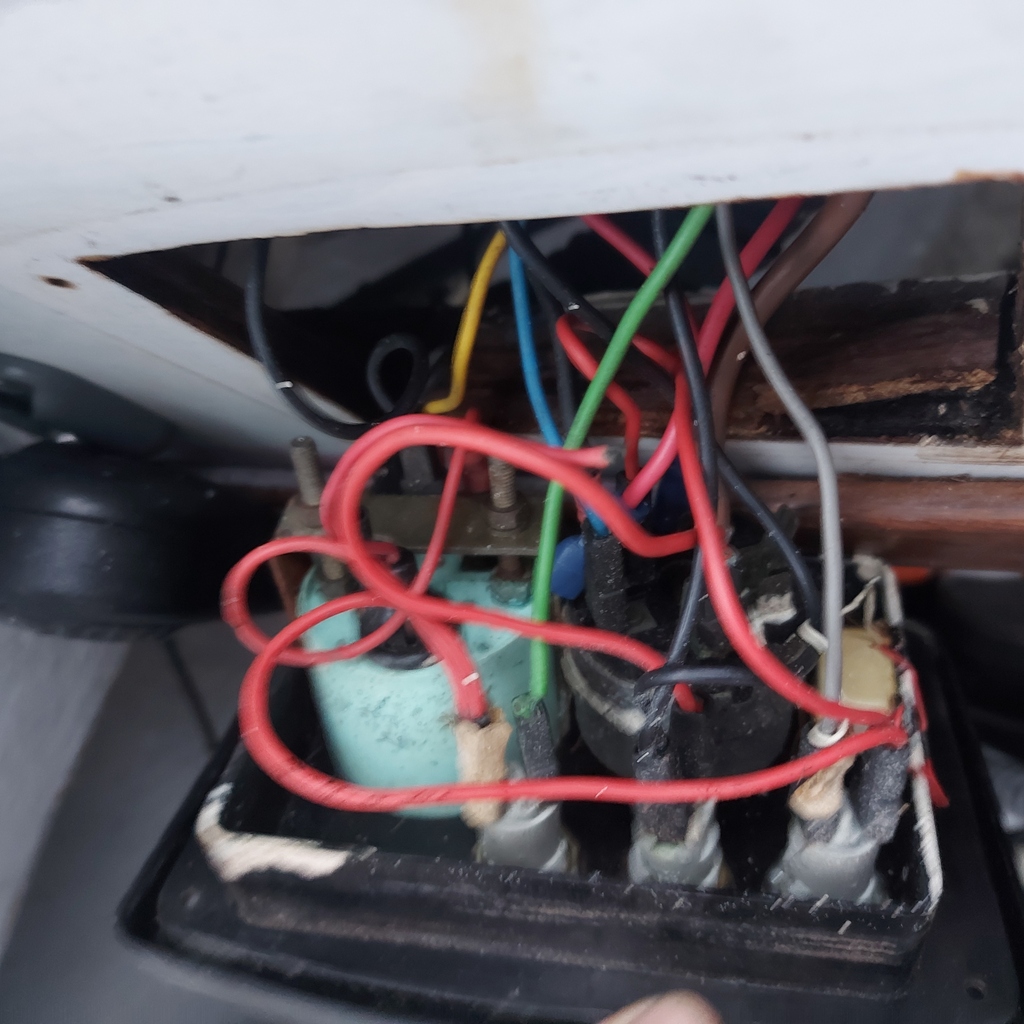

J'ai un moteur nanni 3.90 HE de 1978 qui fonctionnait très bien . Je soupçonne un problème électrique et je souhaiterais refaire tous le câblage mais là cela ce complique .
Les plans envoyés par une société revendeur nanni ne correspondent pas du tout au tableau actuel.
Auriez-vous la possibilité de me venir en aide car je désespére .
😭😭😭

Merci

L'équipage
#Marées
Gabriel65Gabriel65
29 déc. 2022
SEGALENSEGALEN
29 déc. 2022

Bonjour,
Pouvez-vous expliquer ce qui ne fonctionne pas sur le moteur ?

Gabriel65:Le moteur démarre et quand je relâche la clé le moteur se coupe immédiatement se qui n'était pas le cas avant. ( pour couper le moteur j'ai une tirette d'étouffement)·le 29 déc. 2022 19:02
Gabriel65:Pour information Alternateur neufBougies de préchauffage neuvesBatterie 12.8vPréchauffage ok·le 29 déc. 2022 19:05
SEGALEN:Dans quelle position se trouve le levier de stop sur la pompe à injection pendant le démarrage ? ·le 29 déc. 2022 19:33
Gabriel65:Le levier stop sur la pompe à injection est à son point 0 et j'ai bien vérifié que l'action de la manette soit opérationnelle. Bien à toi·le 29 déc. 2022 20:06
Ajouter un commentairePublier
MamitaMamita
29 déc. 202229 déc. 2022

Salut,

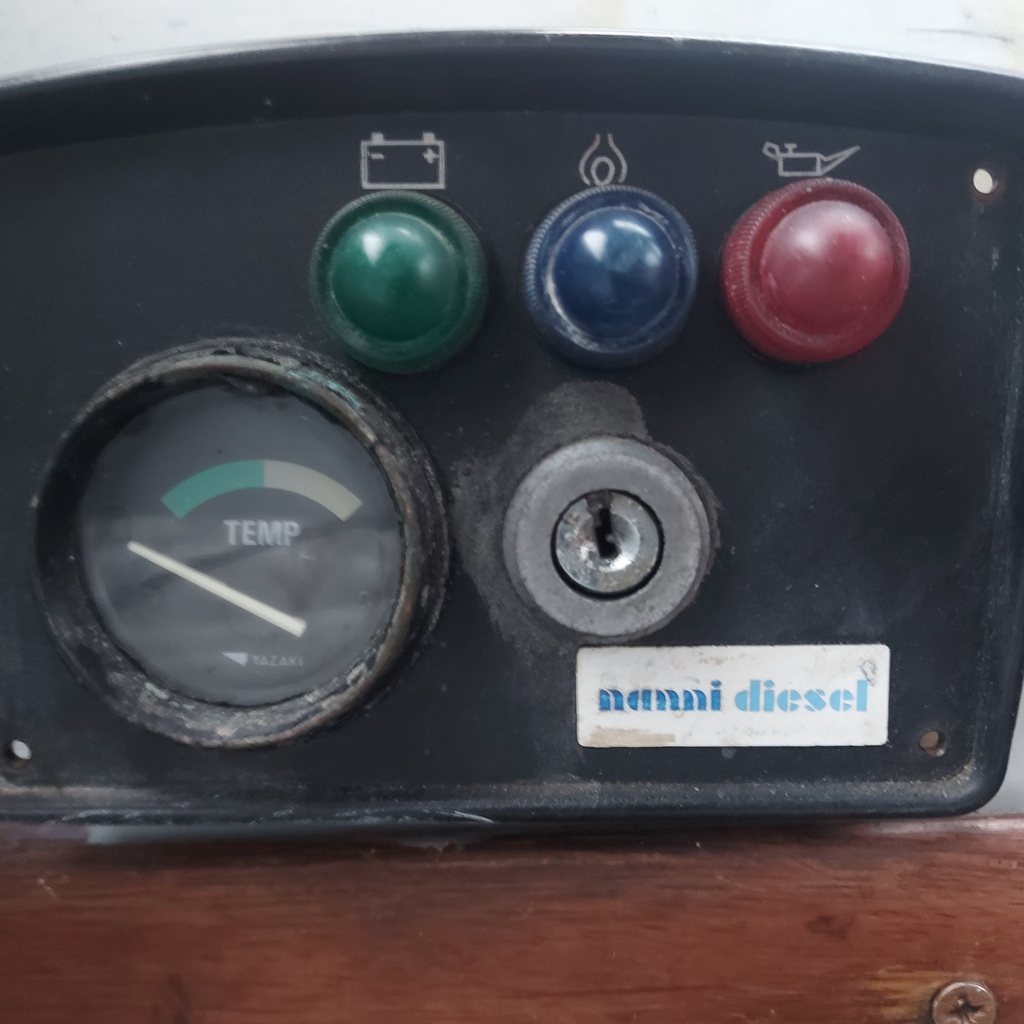

Ayant moi meme un 3.90HE , Je suis très sceptique sur ton tableau de bord !
Un Nanni HE sans le *témoin de pré-chauffage et sans le buzzer, avec des voyants vert, bleu, rouge, en fils rigides * !!! Ce tableau de bord n'est pas d'origine. Je n'en ai jamais vu de tel chez Nanni ! Normalement, il devrait y avoir un connecteur rectangulaire qui arrive au tableau...

Maintenant pour le fait "Le moteur démarre et quand je relâche la clé le moteur se coupe immédiatement, cela peut etre tout simplement que la tirette de stop n'est pas revenue à zero sur le moteur lui meme...Il suffit de pousser la languette su le moteur à la main, a sa bonne position.!
Mamita

Gabriel65:Bonsoir à toi et merci pour ta réponse. J'ai moi même un doute sur l'origine du tableau de bord. Je me demande si l'ancien propriétaire n'a pas mis une étiquette nanni pour faire jolie. Pour le reste de ta réponse oui j'ai bien regardé et le levier est bien au point 0 .Gabriel·le 29 déc. 2022 20:05
Ajouter un commentairePublier
QuizasQuizas
29 déc. 202229 déc. 2022

salut,

Le moteur démarre et quand je relâche la clé le moteur se coupe immédiatement

ça c'est très zarbi!

un moteur diesel "démarré" ne peut s'arrêter si on relâche la clé que si sur le câblage de la clé de contact il a été bizarrement câblé le solenoide d'arrêt moteur/coupure gazole mais comme tu dis que ton moteur s'arrête avec une tirette ...
mais sait-on jamais regarde tout de même si ton moteur ne possède pas un solenoide arrêt moteur et si c'est le cas débranche les cosses du solenoide et refais la manip
si ce n'est pas ça c'est très étrange car une fois un 3.90HE démarré je ne vois pas ce qu'il pourrait l'arrêter, même si le préchauffage coupé, alternateur coupé, batterie coupée, etc ... un montage bizarre genre pompe électrique gazole ou tout autre bidouillage coupant l'admission air ou l'alimentation gazole ... peut-être qu'un inventeur fou a fait ce montage qui se désactiverait par un autre interrupteur caché pour qu'on ne lui pique pas son bateau, tout est possible ! j'avais une fois pris un bateau en convoyage et le proprio avait planqué un second coupe batterie sous le frigo ... sans me le dire !

SpiseaSpisea
29 déc. 2022

Bonjour,

J'avais le même tableau sur mon nanni 2.60H.
J'en ai fait le schéma, voir ici:

www.hisse-et-oh.com[...]int-60h

Effectivement il est normalement raccordé via un connecteur multipôle blanc.
Je n'y ai rien trouvé de particulier si ce n'est le contacteur avec la position préchauffage à gauche, neutre au milieu et start à droite.

Olivier

MamitaMamita
29 déc. 2022

Re,
Les Nanni3.90 HE de ces années, n'avaient pas de solénoïde "stop moteur": c'est une tirette (manuelle) qui jarretait le moteur.
Par contre, à froid, les Nanni ne démarrent pas sans un préchauffage de 8/10 secondes...et comme je ne vois pas de voyant "préchauffage" sur ce tab (!) ; alors comment fais tu le prechauffage ?
Normalement pour le 3.90HE, on maintient la clé de contact sur la position "pré-chauffage" pendant 8/10", puis on met la cle de contact sur "demarrage".
Mamita

Spisea:Le voyant de préchauffage est celui du milieu, mais j'avoue le pictogramme est pas très parlant.Olivier·le 29 déc. 2022 21:21
Mamita:Re,Le 1er témoin (vert)charge de batterie. (pas de buzzer)le 2eme témoin (bleu) serait le temoin de prechauffage (pas de buzzer) ?Le 3eme témoin (rouge) est le temoin de pression huile (avec buzzer)Il n'y aurait donc pas d'alarme temperature eau (?) ; seul le cadran thermostat ferait office d'alarme visuelle ! Ce n'est pas un tab Nanni...Mamita·le 29 déc. 2022 22:14
Mamita:Re Spisea, Excuses, je n'avais pas lu ton post avec le schéma sur le N 2.60HE. en date du 18 avril 2021 !Oui, le schema fonctionne, mais il n'y a pas d'alarme temperature (avec buzzer)...Moteur tournant, il faut avoir les yeux sur le thermostat en permanence....! Bizarre que le même schéma soit sur le 2.60HE "ET" le 3.90HE.Mamita·le 29 déc. 2022 22:26
Spisea:Pas de soucis Mamita! C'est limite côté sécurité, mais c'est bien le même modèle que mon ancien (sauf pour la forme des voyants) et avec le même logo Nanni. Je sais pas si le problème de Gabriel viens du tableau, mais si c'est le cas il a de quoi y voir + clair. Olivier·le 29 déc. 2022 22:59
Quizas:@Mamita: il dit que son moteur démarre, de ce fait je ne vois pas pourquoi il s'arrêterait si on coupe le préchauffage ?·le 30 déc. 2022 00:44
Ajouter un commentairePublier
MamitaMamita
30 déc. 2022

Salut,
A Gabriel 65,
Bon les choses se sont un peu eclaicies....
tu écris :"...Le moteur démarre et quand je relâche la clé le moteur se coupe immédiatement ...".
En fin de compte, le moteur tourne avec le demarreur, mais il ne démarre pas.
Comme tu as change les 3 bougies de prechaffage et leur barrette cuivre commune on peut consider le circuit pre-chauffage: OK...sauf que l'on ne sait pas si le voyant prechauffage s'allume quand il est activé, et si la polarité +12v arrive sur la barre cuivre commune?
Car i est possible qu'une panne connie chez Nanni soit effective:
Avec 3 de bougies de prechauffage à 15A chacune, cela fait 45A pour alimenter cette barre commune; il est déjà arrivé, que les contacts de la cle de contact , ne supportent pas cette intensité de 45A et soient charbonnés.
Il est aussi arrivé, que les fiches "faston" internes dans les 2 connecteurs (moteur et tab) soient fondues et ne fassent plus contact...Ca m'est arrivé !
Tout cela pour dire que le pré-chauffage est peut être la cause d'un non démarrage d'un Nanni HE 3cy .
Verifie tout ca, et revient vers nous....
Mamita

Quizas:euh il dit "Le moteur démarre et quand je relâche la clé le moteur se coupe immédiatement se qui n'était pas le cas avant. ( pour couper le moteur j'ai une tirette d'étouffement)" ça suppose que le moteur se mets en marche, pas qu'il est lancé par le démarreur mais qu'il ne se mets pas en fonctionnement, ou alors je n'ai pas compris son explication·le 30 déc. 2022 02:54
Mamita:Re, oui, la phrase est ambiguë... la proposition de Segalen aiderait grandement... mamita·le 30 déc. 2022 15:11
Ajouter un commentairePublier
SEGALENSEGALEN
30 déc. 2022

Images et sons peuvent aider : Une petite vidéo avec le tél portable ?
