Merlin Gerin Fupact ISFY inter sectionneur

Bonjour,

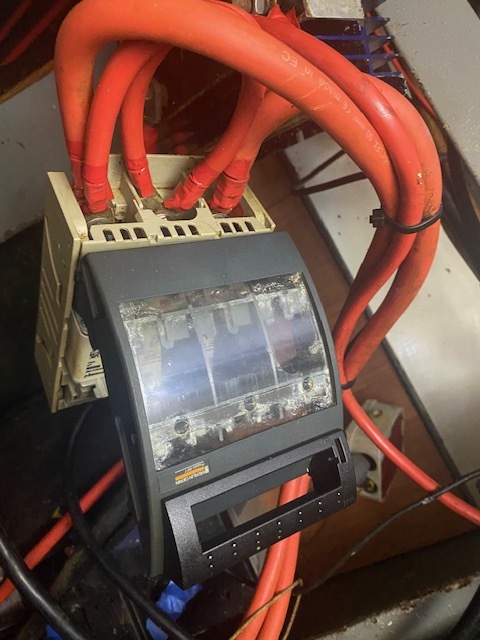

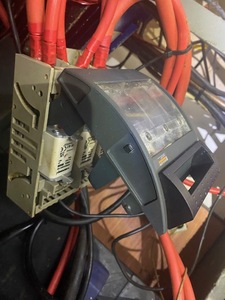

j'ai un modèle MERLIN GERIN FUPACT ISFY inter sectionneur et j'ai voulu changer les fusibles dans le cadre d'un refit. Je n'arrive pas à refermer le couvercle? c'est bête... et enclencher les 3 fusibles bien à fond. Avez-vous une explication ? Un tuto ?
Je vous remercie par avance.

#batterie#Électricite#fusible#sectionneur

sundance

Tous
Non lu

Salut Sundance, Je ne connais pas trop ce type... Mamita1j

Merci Mamita ! J'y retoune demain pour fermer c... sundance1j

Bonsoir, il y a effectivement une petite manœuv... kivoila1j

Merci Kivoila, et pas trouvé sur le net la mani... sundance1j

Ah merci, c'est top ! On se trouve con à ne pas... sundance1j

Re Sundance, C'est plus clair... (Page 3), h... Mamita10h

Merci encore. J’ai réussi ! Mais pas commode la... sundance6h

Mamita

1j1j

Salut Sundance,

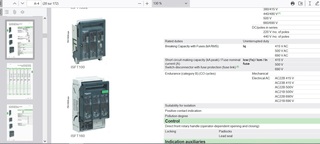

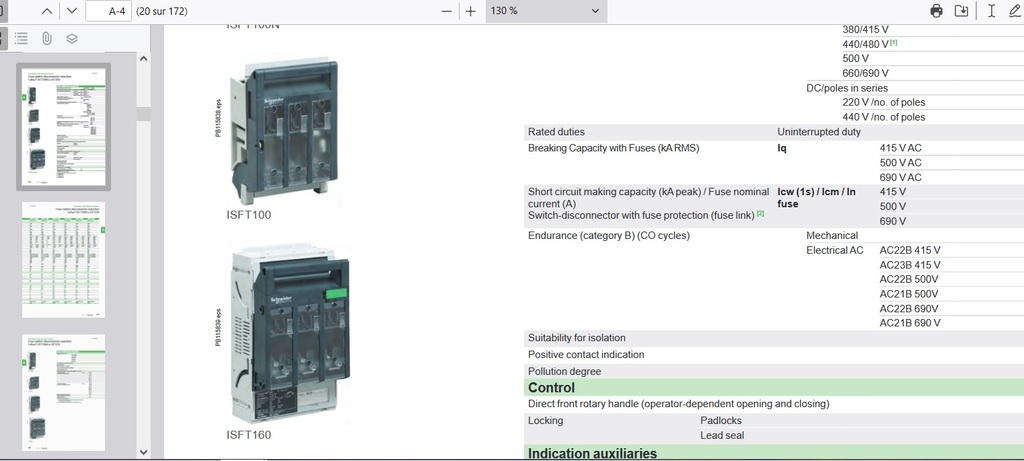

Je ne connais pas trop ce type de sectionneur triphasé manuel...mais d’après ce lien (Catalogue Schneider), (Page 20/172 du catalogue), il semblerait :
a) que tu as inversé le montage du porte fusibles (la poignée doit être vers le haut de manière a abaisser le porte fusible vers le bas quand tu veux ouvrir le sectionneur manuel
b) je pense qu'il faut installer les 3 fusibles dans la poignée, et c'est en fermant que les fusibles se positionneront dans le porte fusible. Quand le porte fusible est ouvert, tu as accès sans risque aux 3 fusibles.
download.schneider-electric.com[...]/files

Mamita

sundance:Merci Mamita ! J'y retoune demain pour fermer ce couvercle ;) ·le 29 jan. 21:52

Ajouter un commentaire

kivoila

Bonsoir, il y a effectivement une petite manœuvre à faire :

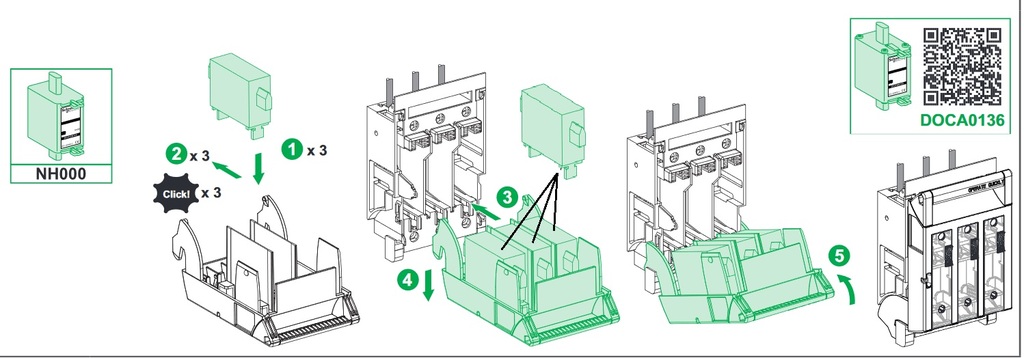

Dessin du haut à gauche de la page 4.

download.schneider-electric.com[...]/files

sundance:Merci Kivoila, et pas trouvé sur le net la manip. J'ai pourtant essayé en mettant les fusibles dans le couvercle. Encore merci·le 29 jan. 21:54

Ajouter un commentaire

sundance

Ah merci, c'est top ! On se trouve con à ne pas pouvoir refermer le couvercle !

Ajouter un commentaire

Mamita

10h

Re Sundance,
C'est plus clair...
(Page 3),
www.materielelectrique.com[...]5AA.pdf
Mamita
