Guindeau S.C Chiavari

Bonjour.

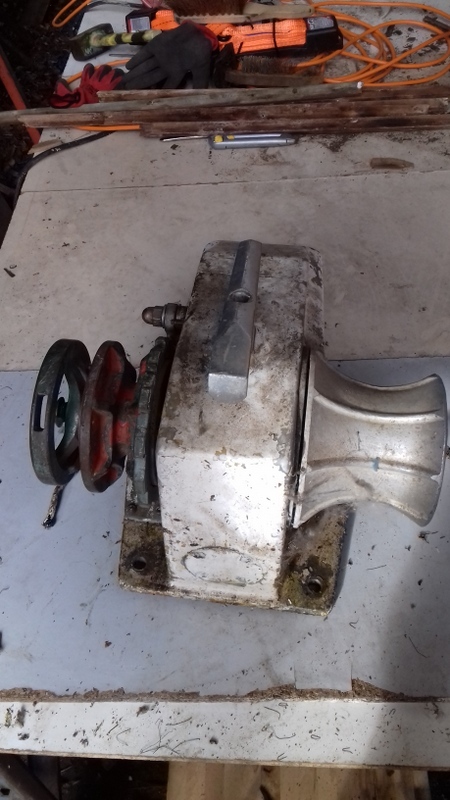

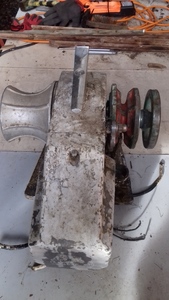

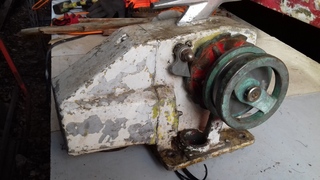

Dans le cadre de la restauration de mon bateau (OWENS CONCORDE 41 VEDETTE DE 13 M) Aujourd'hui je m'attaque à un guindeau "S.C CHIAVARI" que l'on m'a donné. Celui d'origine ayant disparu avant l'achat.
Comme il a reçu plusieurs couches de peinture et les années faisant le reste, les inscriptions ne sont guères lisibles. il a aussi, parait-il fait un séjour dans l'eau !
j'aimerais trouver une documentation détaillée pour pouvoir le remettre en état.
Mais il faudrait déjà connaître le modèle exact ??
Je ne sais même pas s'il est en 12 ou 24 volts et sa puissance. Je ne trouve pas sur le net le même modèle. Je trouve qu'il ressemble au modèle "TIGRES DE CHEZ LOFRANS " Mais comme il y a marqué "S.C CHIAVARI" je m'interroge..
Connaissez vous ce modèle ?
Merci pour votre aide.
Adriano.

L'équipage
#en#etat#gindeau#remise
AdrianoAdriano
01 déc. 2020
AdrianoAdriano
01 déc. 2020

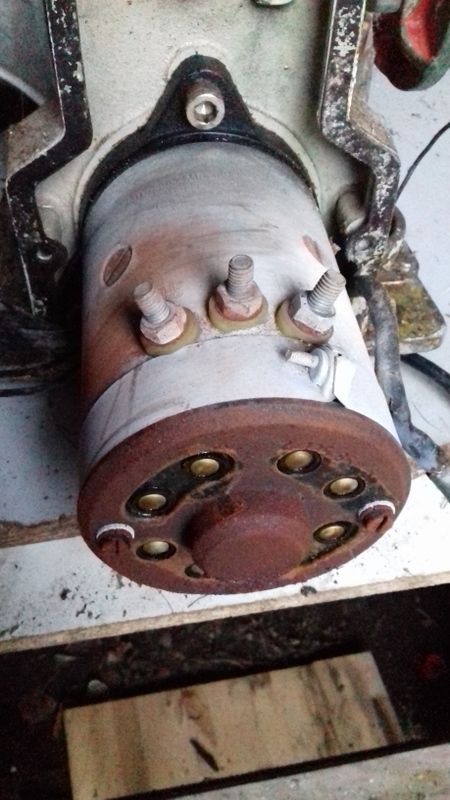

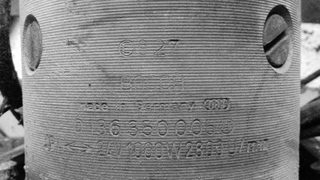

J'ai démonté le capot : il est équipé d'un moteur BOSCH
24 V 1000W 0 2800 T/mn.

San MarcoSan Marco
01 déc. 202001 déc. 2020

Bonjour
ça a l'air de très bonne qualité, voire qualité pro ?

Adriano:Merci pour le lien. Je vais leur envoyer un mail pour avoir des infos.·le 01 déc. 2020 21:32
Adriano:En tous cas, c'est bien cette marque : S.C Sanguineti Chiavari . Bien vu !·le 01 déc. 2020 21:54
Ajouter un commentairePublier
AdrianoAdriano
02 déc. 2020

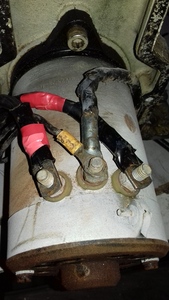

Je voudrais tester le moteur : sur un démarreur je mets le négatif sur le corp du démarreur. Est l'à le négatif je le mets où ? il y a trois fils d'entrée; Je suppose qu'il y a de chaque côté moteur tourne à droite, moteur tourne à gauche, et au centre c'est quoi ?
Je préfère prendre des précautions parce que si je m'écoutais, je mettrais le négatif sur la corp du moteur..
Merci de vos conseils..

San MarcoSan Marco
03 déc. 202003 déc. 2020

Je ne pense pas que la carcasse soit à la masse. (mais à tester avec un ohmètre)
tout se passe au niveau des 3 connexions sur le moteur : à priori la borne 31 est le moins, et les deux autres le + : L pour Left et R pour Right, à voir à quel sens (montée - descente) ça correspond...

Louarn:Je pense pareil.·le 03 déc. 2020 12:30
Adriano:OK. merci je tester çà.....·le 03 déc. 2020 21:04
Ajouter un commentairePublier
ecumee ecumee
12 nov. 2022

Bonjour Adriano ,
Nous avons le même modèle sur notre bateau .
Pouvez vous me dire SVP ,ou se trouve l’endroit de remplissage d’huile ?
Merci beaucoup .
Eliane

AdrianoAdriano
12 nov. 2022

Bonjour Eliane.
Pour accéder au bouchon de remplissage d'huile, il faut d'abord démonter le capot qui protège le moteur électrique et qui tient avec trois visses.
une fois le capot enlever, vous verez en haut à droite un bouchon marqué OIL.
Bonne mécanique...
Adriano

Hercules 125:Bonjour Adriano, avez-vous la doc technique de votre guindeau ? Sur le mien le barbotin patine, j’aimerais comprendre pourquoi ? Clavette usée ? Essayer de démonter et réparer mais sans doc je n’ose pas forcer , le sel et les années ont fait leurs œuvres … merci ·le 14 nov. 2022 16:09
Adriano:Désolé.. je n'ai rien. Mais si vous en trouvez une, je suis preneur.·le 15 nov. 2022 11:10
Ajouter un commentairePublier
ecumee ecumee
12 nov. 2022

Bonsoir Adriano.
Mille mercis ,pour votre réactivité,c'est super .

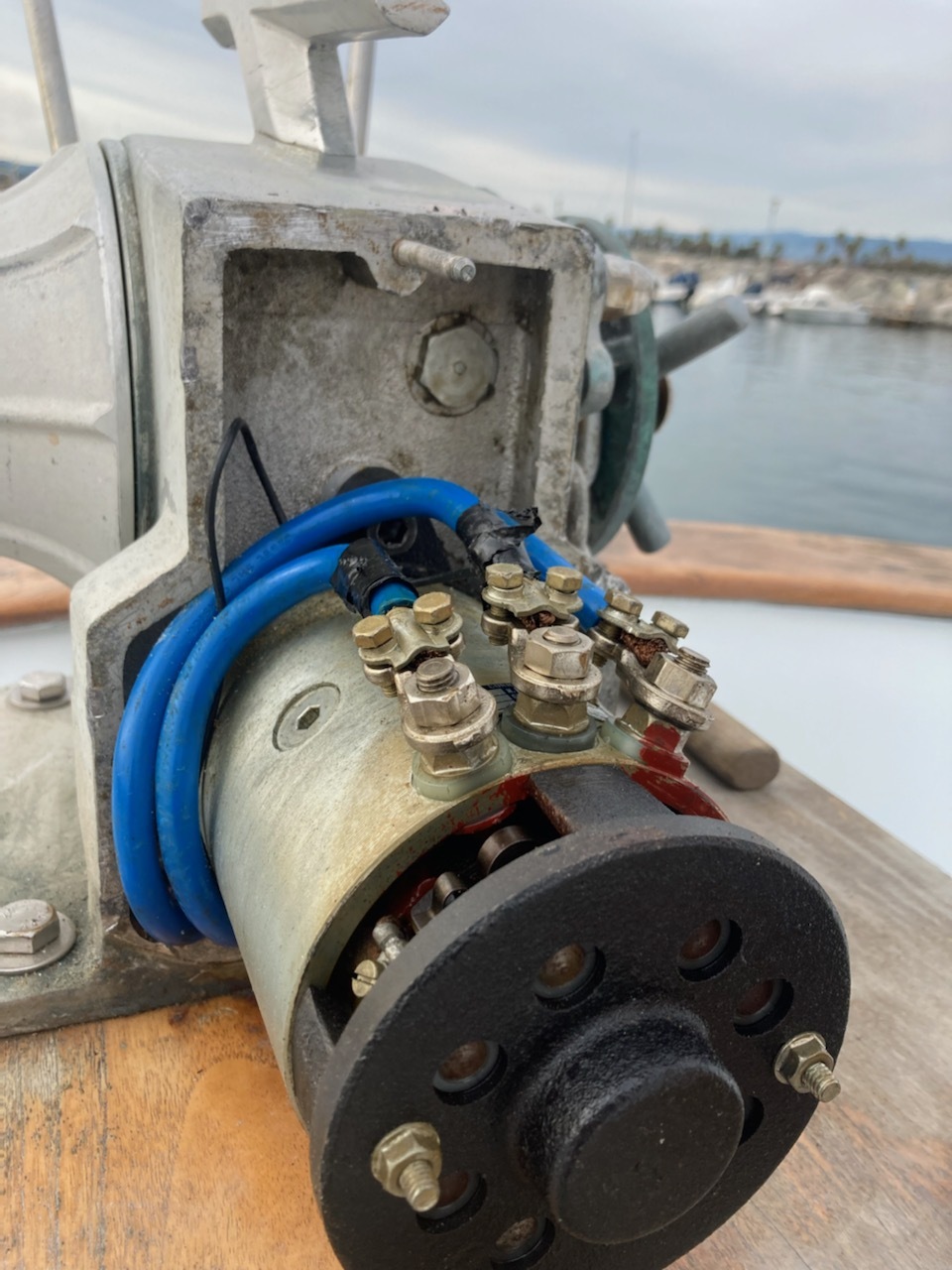

Est ce que c'est ce bouchon en haut a droite ?
Combien fait le reservoir d'huile, dois je en mettre ,jusqu'au ras bord ?
Encore merci !😊

Hercules 125Hercules 125
15 nov. 2022

Bonjour Adriano, merci quand même.
J’ai fait une demande dans ce sens à l’usine en Italie par mail ?
Si j’ai un retour positif, je vous le transmets.
Bonne journée
Michel
