compte tour arret subitement

bonjour
je suis a la recherche de piste
mon compte tour viens de s'arrêter de fonctionner sur moteur mercruiser 4.2
comment est brancher le compte tour sur l'alternateur ou une sonde quelque part ?
je viens de démonter le compte tour rien d'anormal pas d'oxydation donc remontage avec spray contact.

merci d'avance de vos réponse
bonne journée
jean luc

L'équipage
#Mécanique
mantgxmantgx
12 déc. 2022
jackthecrackjackthecrack
12 déc. 2022

Chaque fois que ça m'est arrivé (2x), c'était le premier signe d'alerte sur un pb de charge de l'alternateur. Soit faiblard, soit déconnecté, etc. donc je checkerais directement si l'alternateur débite bien avant toute chose.

Maintenant, ça peut évidemment être tout autre chose, ou son contraire, les joies du bateau !

J.,

MamitaMamita
12 déc. 202212 déc. 2022

Salut,
Ton CT semble être électronique, donc signal pris sur la borne "W" de l'alternateur (fil gris).
SI l'alternateur ne débite pas, le CT reste à "0".
Donc, a priori avec un voltmètre, regarder si moteur non tournant, entre la borne +B de l'alternateur et la masse, tu as une tension qui devrait être autour de 12,5v.
Moteur** tournant, si la tension mesurée est autour de 14,2v : l'alternateur charge.
Moteur **tournant, si la tension mesurée reste à 12,5v , l'alternateur ne charge pas, le CT reste à 0", la lampe témoin de "charge batterie" doit s'allumer: si c'est le cas, changer le regulateur/charbons de l'alternateur et vérifie l'état du collecteur; ceci devrait résoudre ton probleme...
Mamita

fritz the cat:si le voyant reste allumé ,cela peut venir des diodes de redressement ou du régulateur mais pas des charbons ·le 12 déc. 2022 17:57
mantgx:non le voyant de batterie ne reste pas allumé merci de ton éclairage demain je démonte les charbon pour voir l'étatjl·le 12 déc. 2022 18:05
Ajouter un commentairePublier
PolmarPolmar
12 déc. 2022

Serait-il possible de voir le recto du compte-tours?
Merci!

fritz the cat:restez poli....·le 12 déc. 2022 17:57
kivoila:On pourrait même presque faire une contrepèterie·le 12 déc. 2022 23:00
Ajouter un commentairePublier
mantgxmantgx
12 déc. 2022

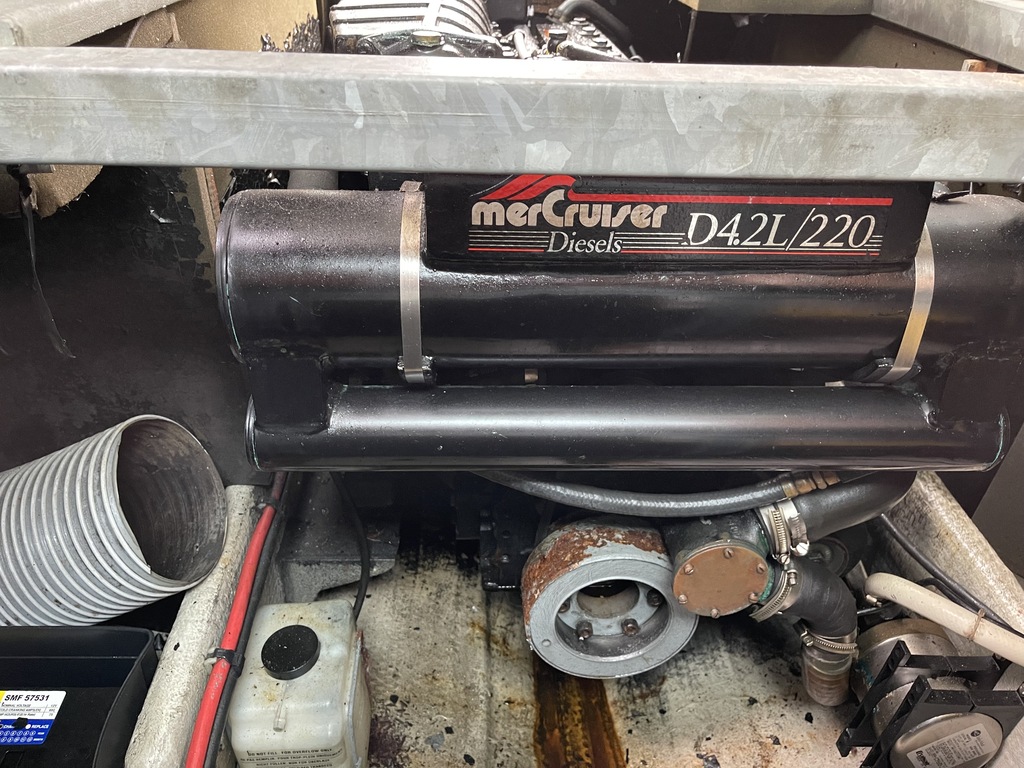

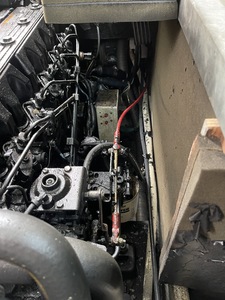

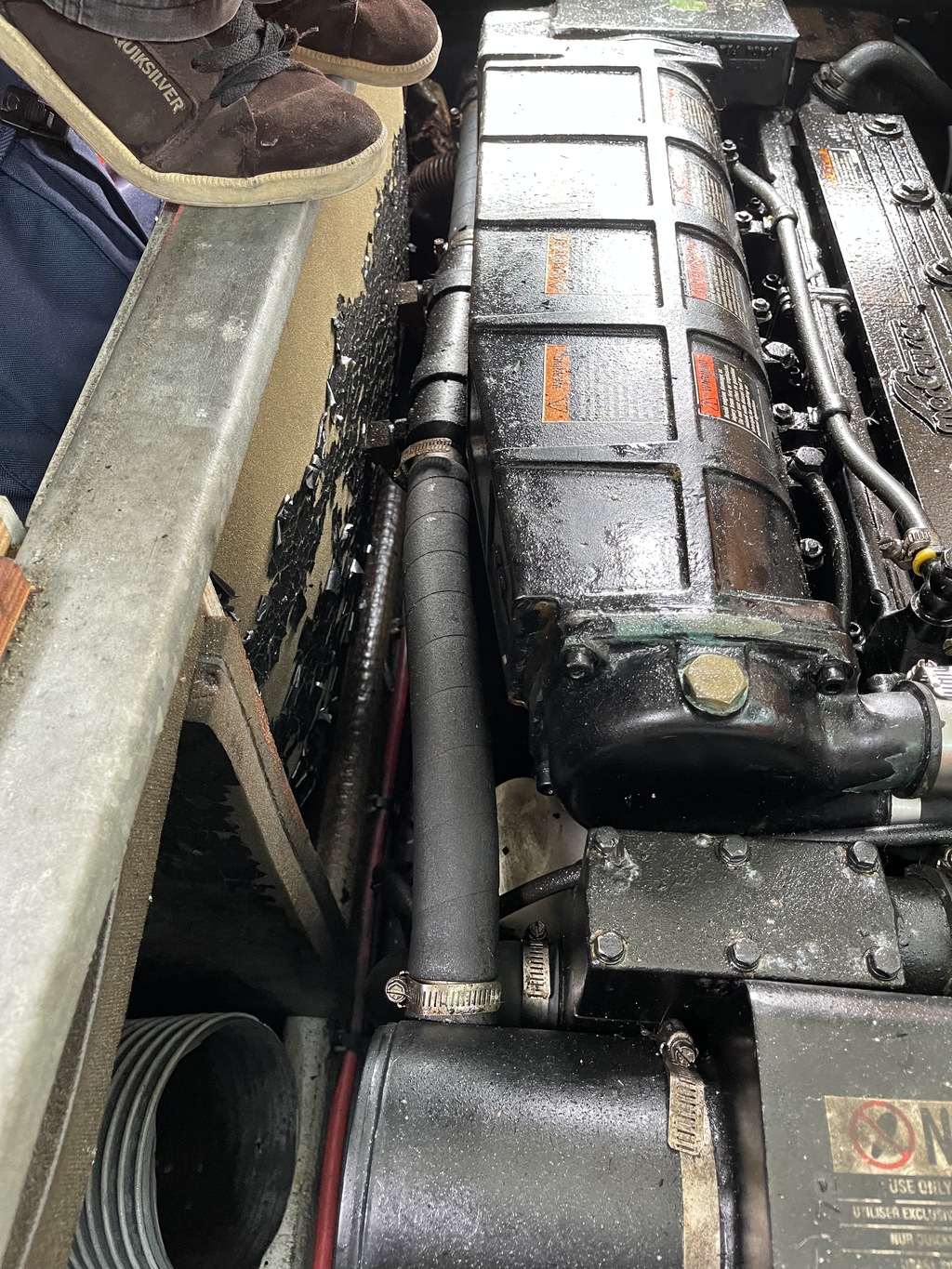

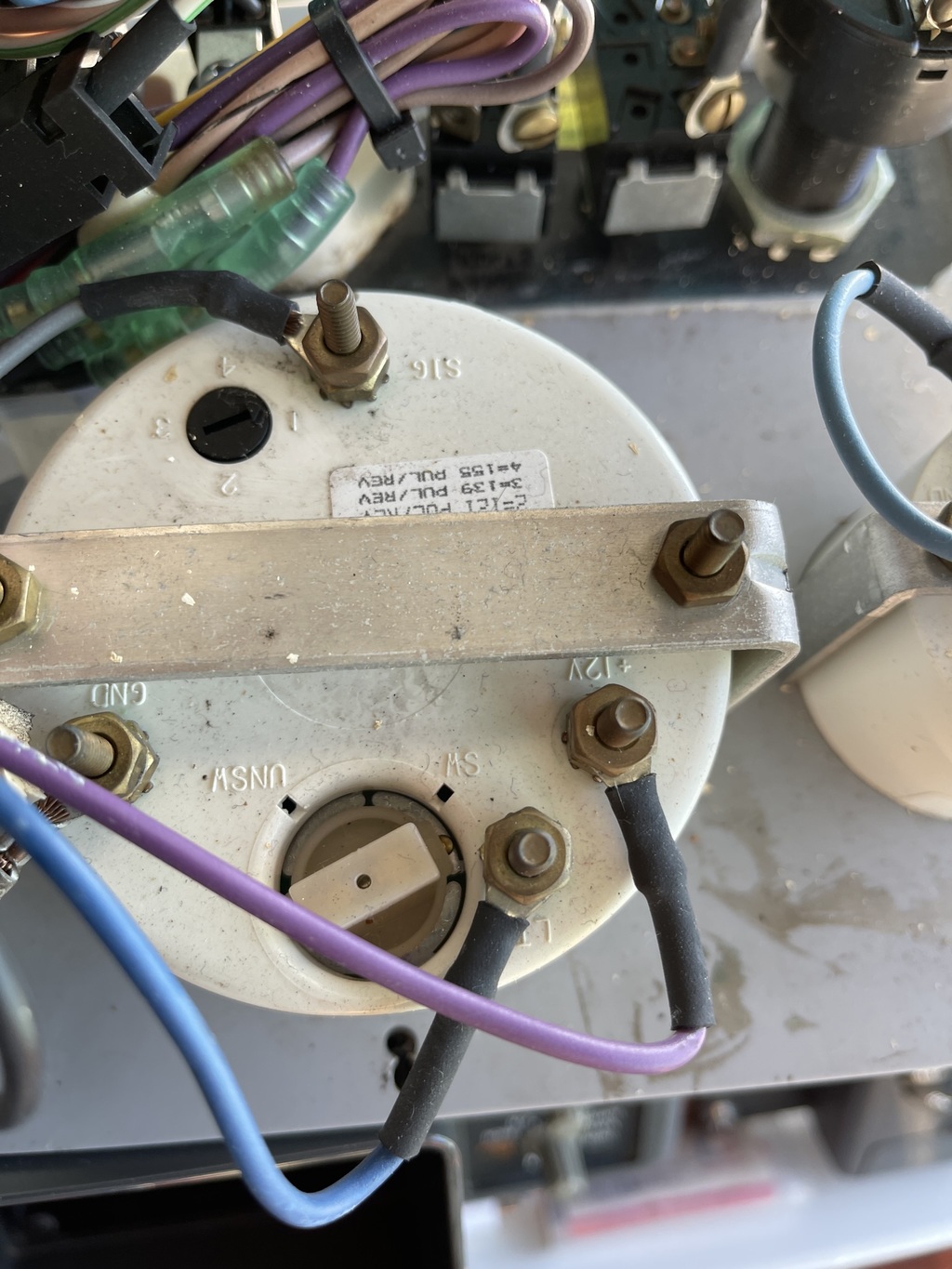

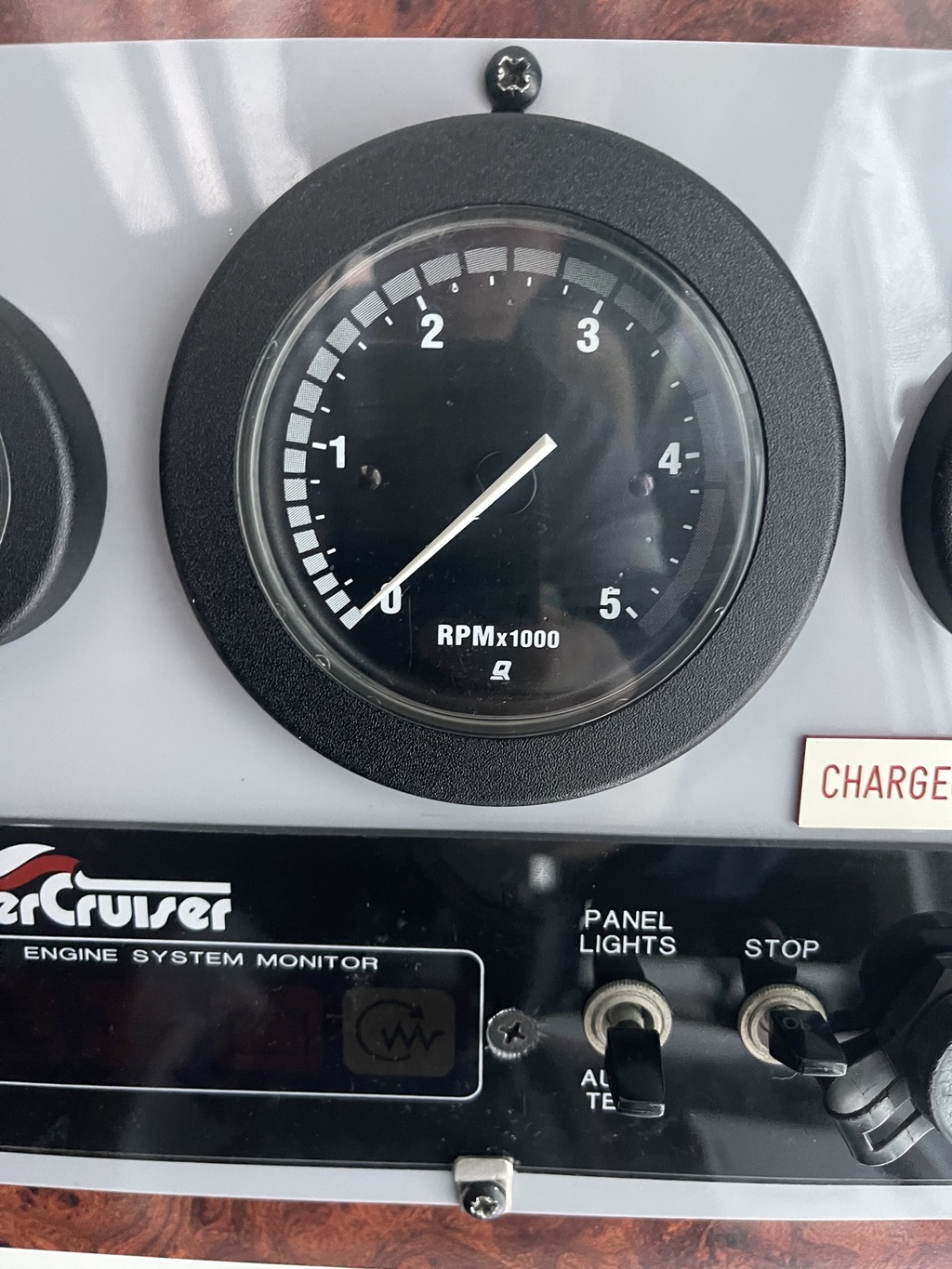

ci joint photo du compte tour et alternateur pas de pole w !
j'ai
exc.
S
L2
E
B

Mamita:Re, Oui...Effectivement, il n'y a pas de de bornes "W" sur cet alternateur, donc comme l'indique Bil56, il doit y avoir un capteur magnétique à 2 fils sur le moteur (pas sur l'inverseur)...Mamita·le 12 déc. 2022 22:58
Ajouter un commentairePublier
bil56bil56
12 déc. 2022

alors, c'est qu'il y a un capteur sur le moteur ...

mantgx:et je la trouve ou cette sonde ?plutôt coté inverseur ?·le 12 déc. 2022 18:31
Ajouter un commentairePublier
matelot@46565matelot@46565
14 déc. 2022

Bonjour
ci joint quelques idées de branchement
pas forcément le mème moteur que vous
le premier départ fil gris sur l'allumeur
le 2° sur la bobine d'allumage
Salutations

Sans nom 4.pdf
mantgx:j'ai un moteur diesel donc pas de bobine ni allumeur mais merci quand memesalutations·le 14 déc. 2022 11:34
Ajouter un commentairePublier
matelot@46565matelot@46565
14 déc. 2022

Bonjour
En espérant bon model ci joint de la documentation
we.tl[...]muh8452
Salutations

mantgx:bonjoursuper ton schéma je regarde sa samedisalutations·le 14 déc. 2022 18:38
Ajouter un commentairePublier
LouarnLouarn
14 déc. 2022

Regarder du côté du volant moteur (yanmar a fait ainsi)

mantgxmantgx
19 déc. 2022

bonjour
problème résolu enfin de compte c'étais le fils de la sonde du compte tours qui été lâche donc resserrer avec une pince et impec sa marche. il y a bien une sonde coté volant moteur

bon vent a tous
jean lc

fritz the cat:ton capteur il compte les dents d'un engrenage sur des volvo c'était sur un pignon de distribution il y avait un petit aimant de piqué dedans ,ou sur le volant ou peut être un petit alternateur brushless sur l'arbre à came (j'en vends pas )·le 19 déc. 2022 16:20
Ajouter un commentairePublier
