Ampèremètre en avarie

Bonjour à tous
J’ai un ampèremètre VDO qui ne fonctionne plus (je me demande d’ailleurs ce qui peut se détraquer dans un AM, encore qu’avec VDO…)Question : c’est un -80/+80 A . Est-ce que je peux le remplacer par un autre VDO 80/80 et espérer que ça marche sans intervenir sur le shunt ?
Merci de vos lumières
JeanL

L'équipage
#amperemetre
CroixduSudCroixduSud
18 sept. 2023
Lady_CLady_C
18 sept. 2023

c'est peut-être la sortie du shunt ...
ou le câble entre le shunt et le VDO ...

alboralbor
19 sept. 2023

En principe, un ampèremètre analogique qui fonctionne en débit et charge est relié directement au réseau sans shunt . Tu peux mettre une photo arrière de ton ampèremètre ?

Lady_C:ah oui, un ampèremètre de production, pas de consommation·le 19 sept. 2023 08:34
Ajouter un commentairePublier
AICAAICA
19 sept. 2023

Le shunt donne un nombre de mV par ampère. Exemple 30mV/A et ton afficheur lui est étalonné pour cette valeur (en fait l'afficheur est un millivoltmètre) , si tu changes d'afficheur c'est cette grandeur qui doit être la même sinon la mesure sera fausse.
Alors après pour la marque ou les marques ?

CroixduSudCroixduSud
19 sept. 2023

Merci pour votre attention
Pour être complet, étant bi-moteur, j’ai 2 AM. Un fonctionne et l’autre reste à zéro. J’ai passé les deux fils du premier sur l’autre et il reste à zéro. C’est pour cela que j’ai considéré que c’est le cadran qui est nase mais j’ai peut-être conclu un peu vite.
Photos suivent
A plus
JeanL

CroixduSudCroixduSud
19 sept. 2023

Merci Aica
J’en conclus qu’un ampèremètre 80/80 doit avoir le même étalonnage… C’est ça ?

CroixduSudCroixduSud
19 sept. 2023

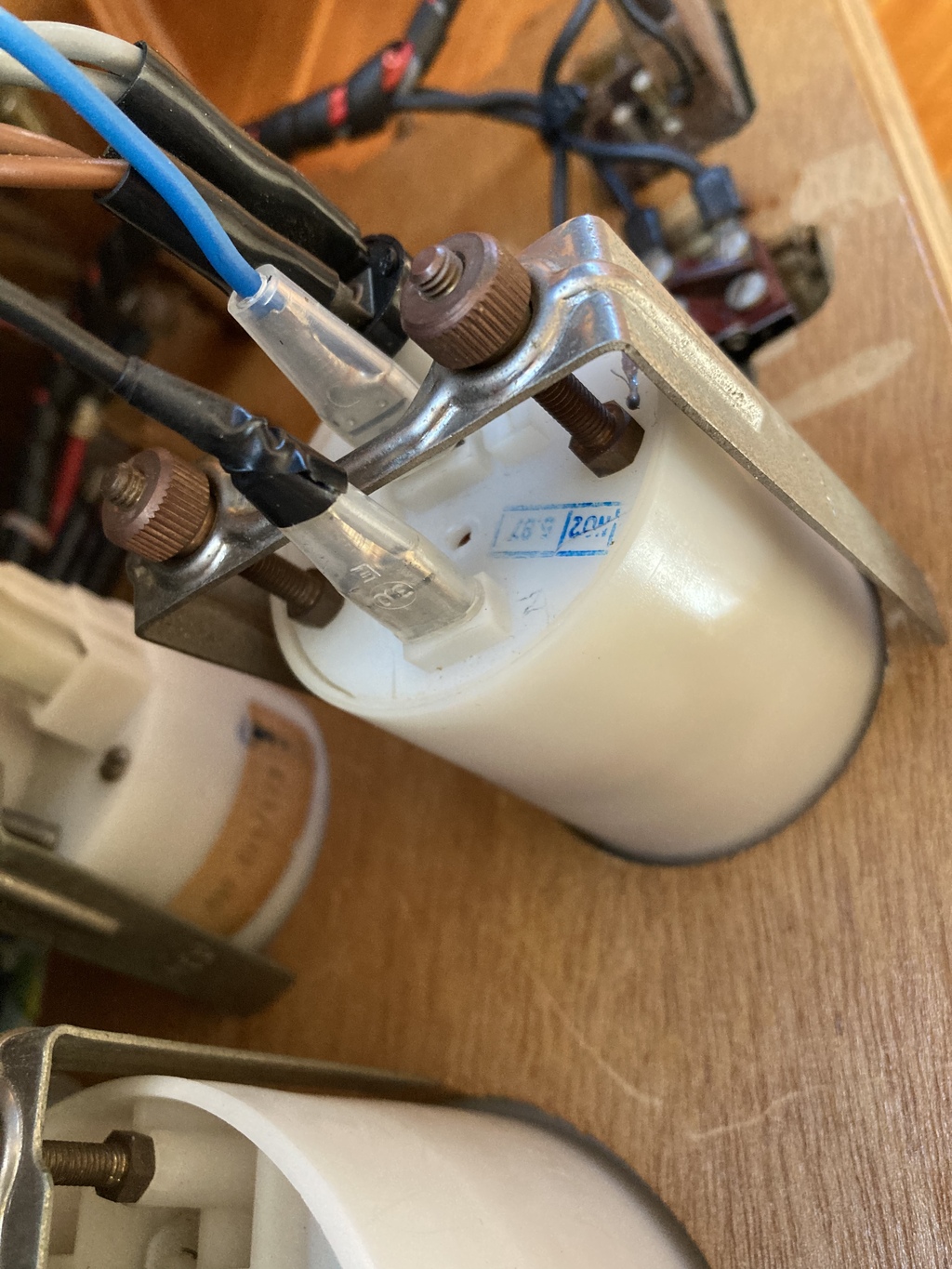

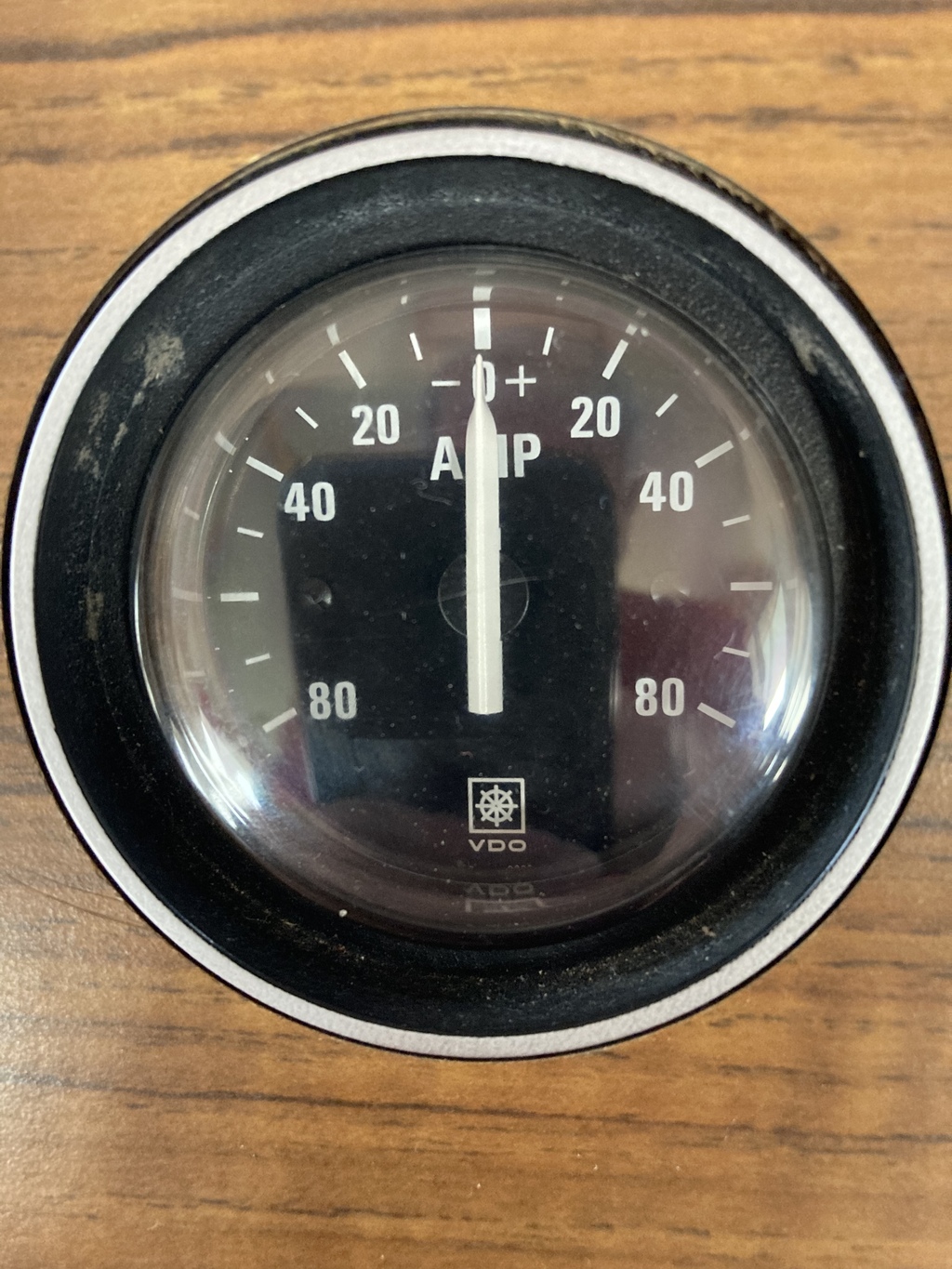

Voici une photo de face et de l’arrière. Date des années 1990…
A plus

fritz the catfritz the cat
08 oct. 2023

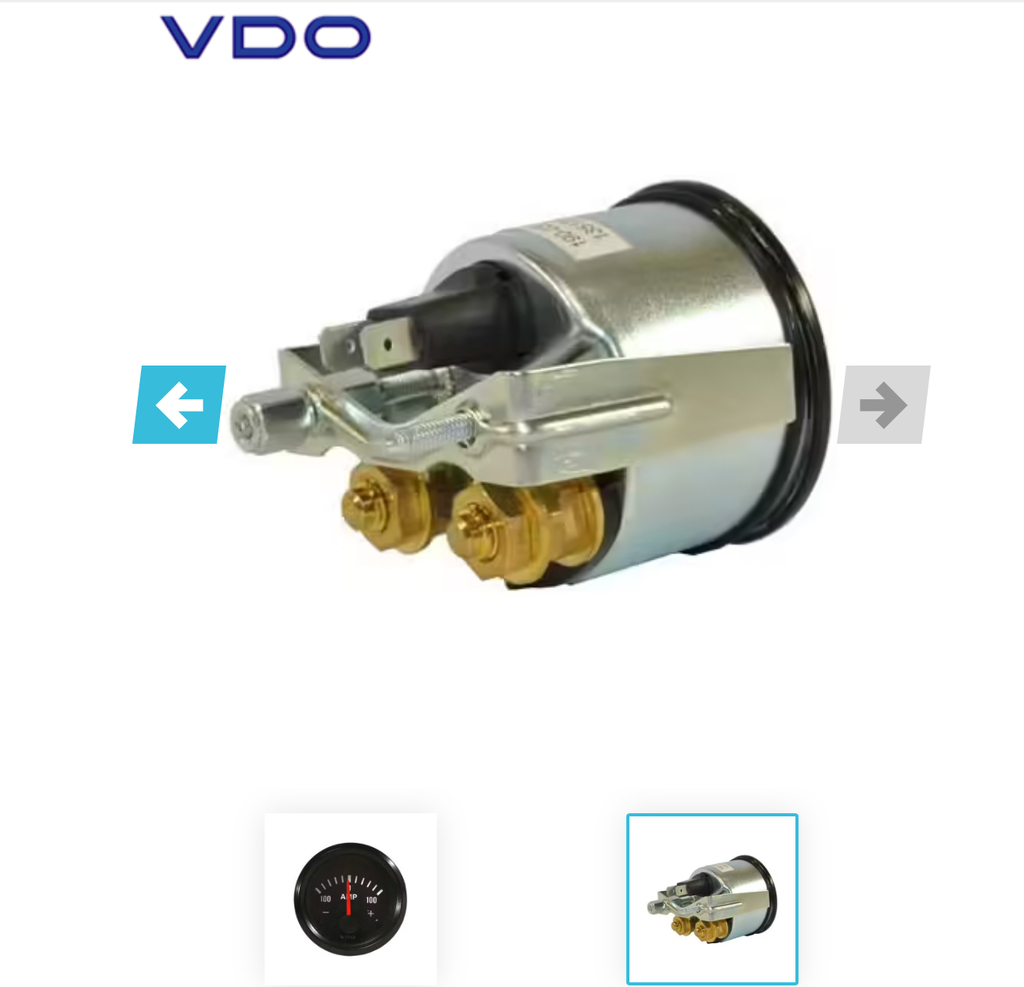

c'est curieux généralement le shunt est dans ce style d'ampèremètre ,
la place monte un contrôleur de batteries
ton cadran c'est un voltmètre qui mesure une DDP aux bornes du shunt .

alboralbor
08 oct. 2023

Un ampèremètre n’est pas un voltmètre avec une mesure de ddp 🫣

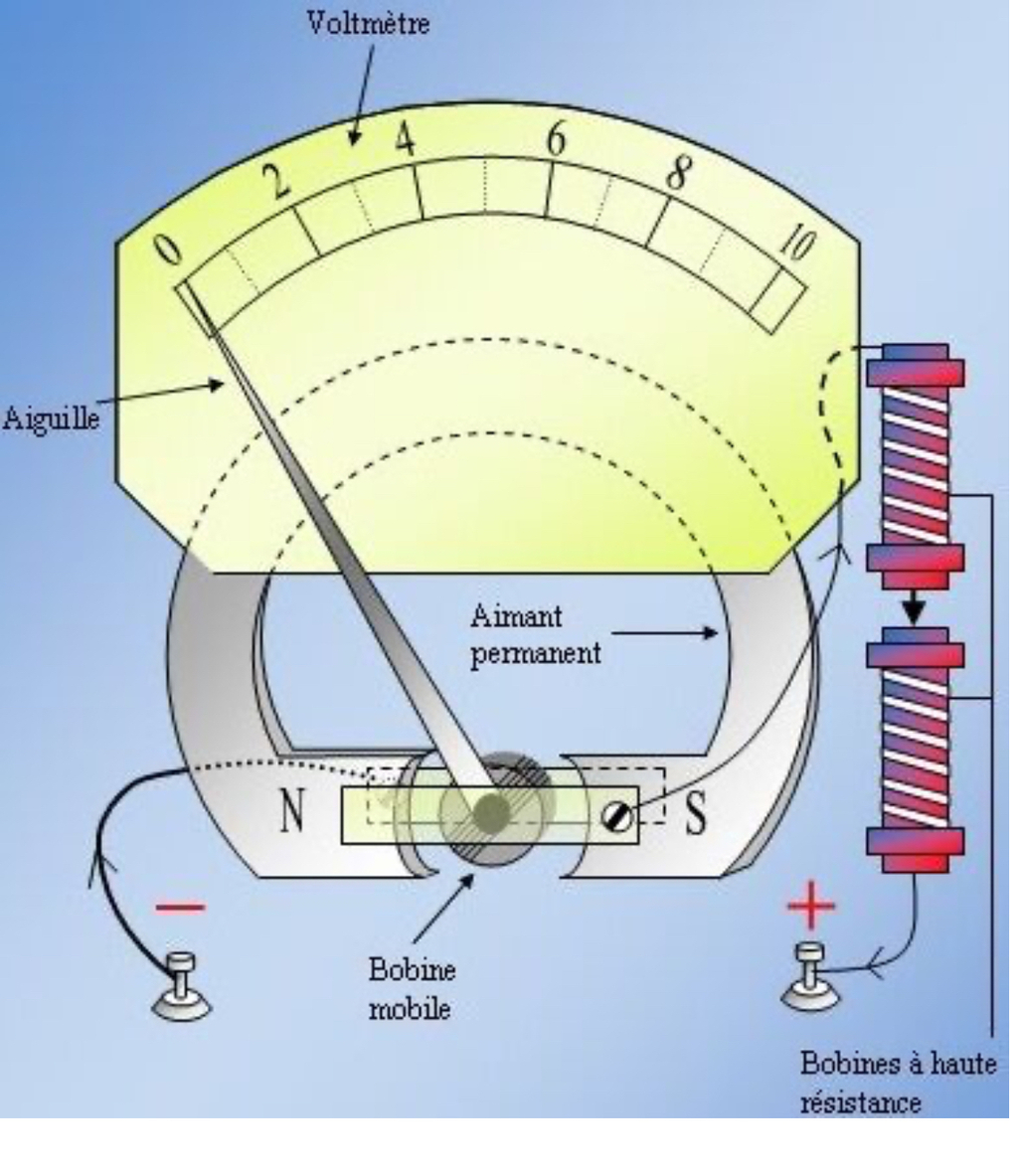

Les deux fonctionnent avec le même principe : détection d’un courant à l’aide d’un GALVANOMÈTRE .
C’est la connexion interne au galvanomètre qui va en différencier l’utilisation .
Croixdusud,en principe, ton modèle est en lecture directe qui ne nécessite pas de shunt extérieur.

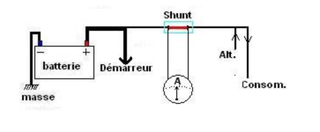

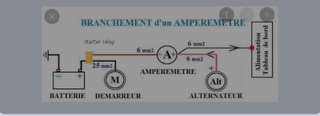

Voir les deux montages possibles

Fabien83:Tu n'as pas dû faire attention aux photos de croix du sud. Le cadran permet de mesurer jusqu'à 80A. Vu la section des câbles au cul du cadran, il est forcément relié à un shunt.·le 08 oct. 2023 16:08
albor:« Le cadran permet de mesurer jusqu’à 80A = Ok, mais l’ampèremètre est-il connecté sur un circuit qui consomme 80A ? Sans schéma électrique, difficile de savoir . EtUn ampèremètre à point milieu mesure en charge et décharge . Un shunt ne mesure que dans un seul sens suivant la connection à ses bornes …..donc difficile de concilier les deux 🤔·le 08 oct. 2023 19:20
Fabien83:Un shunt mesure dans les deux sens. Peu importe que l'ampèremètre soit branché sur un circuit qui fait circuler peu ou beaucoup de courant. Ce modèle est prévu pour mesurer jusqu'à 80A et il n'y a que des petites fiches au cul qui ne permettent absolument pas de faire passer 80A. Ce modèle est donc forcément relié à un shunt.·le 08 oct. 2023 19:38
fritz the cat:je n'ai pas employé le terme galvanomètre volontairement le fonctionnement est le même c'est la sensibilité qui change ·le 08 oct. 2023 21:47
albor:« Un shunt mesure dans les deux sens « -   t’as oublié « suivant le sens des connections (de l’ampèremètre )à ses bornes .Le shunt n’a pas de polarité mais le galvanomètre oui ·le 08 oct. 2023 21:54
matelot@19001:@albor : Bah non, puisqu'il est à zéro central.·le 09 oct. 2023 02:38
Ajouter un commentairePublier
eric2103eric2103
08 oct. 2023

Si c'est un ampèremètre branché sur un shunt ailleurs sur le circuit, puisque tu as deux ampéremètres identiques dont l'un marche encore, il suffit sur celui-là de mesurer sa sensibilité , c'est à dire combien de volts (mV) il y a sur ses bornes d'entrée quand il indique X Ampères. Tout ampèremètre (à zéro central) ayant la même sensibilité pourra le remplacer, quelle que soit sa marque.

rv56:OuiJ’ai le même modèleIl y avait même ça dans les BagnolesIl faut un shuntRechercher vdo ampmeterGénéralement, c’était surtout pour contrôler le bon fonctionnement de l’alternateur·le 08 oct. 2023 20:46
matelot@19001:"c’était surtout pour contrôler le bon fonctionnement de l’alternateur". C'est sûr, parce qu'à part ça on ne peut pas lire grand'chose sur ce type d'ampèremètre, quand le frigo démarre l'aiguille bouge à peine.·le 09 oct. 2023 02:45
Ajouter un commentairePublier
CroixduSudCroixduSud
22 oct. 2023

Merci à tous
On me propose un ampèremètre VDO -/+ 80 A à zéro central mais avec l'aiguille sur - 80. Ca me paraît bizarre car les miens déconnectés sont sur le 0. Il me semble que le petit ressort spirale doit maintenir l'aiguille sur 0 tant que l'instrument n'a pas de mesure en - ou en + à afficher.
A moins que je n'ai rien compris (hypothèse assez réaliste...)
Help
JeanL
