Alternateur yse8 yanmar

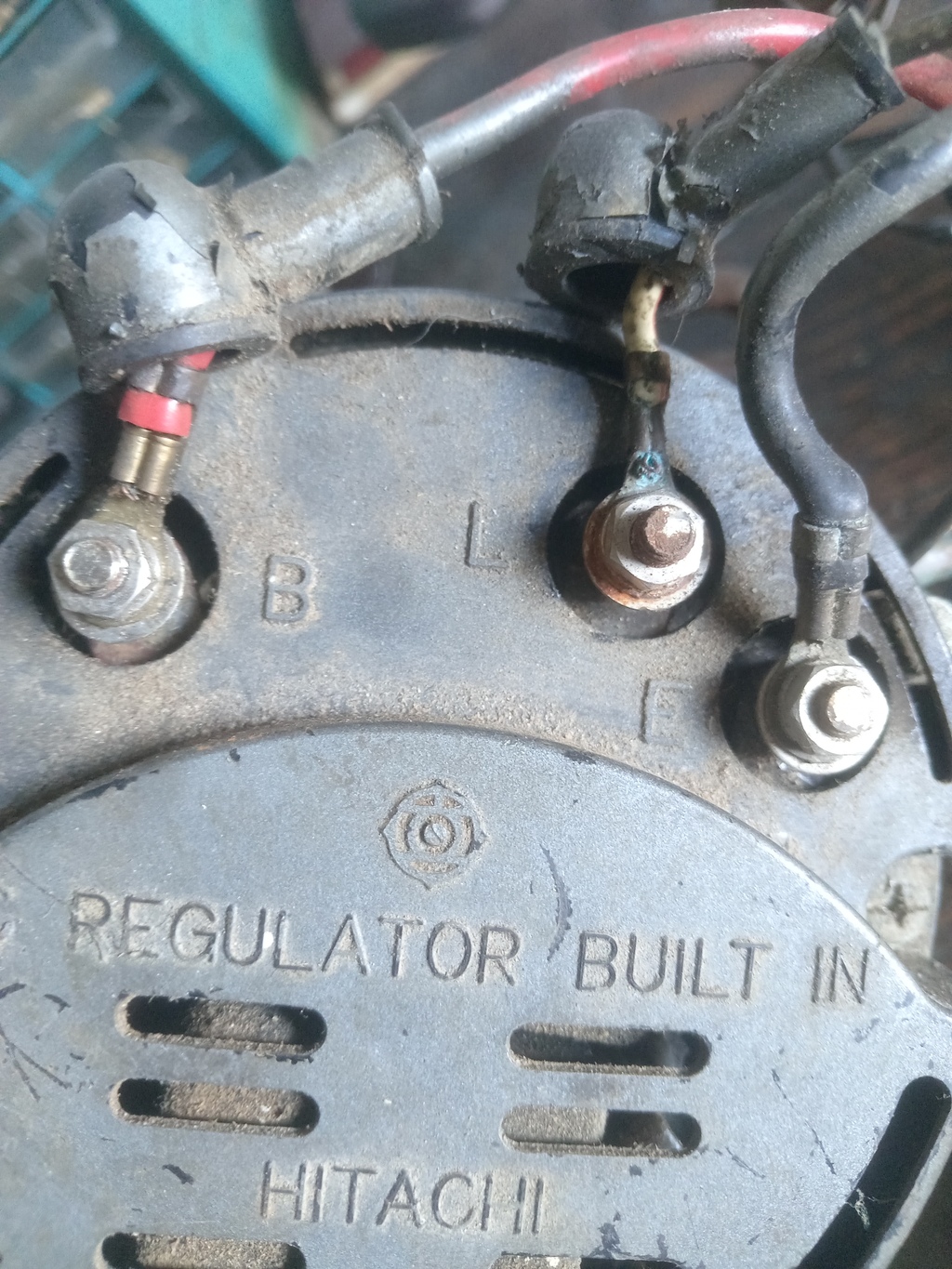

bonjour a tous je vous joint une photo pour me dire ou se branche ces trois connections de mon alternateur hitachi sur un yanmar yse merci je viens d acheter cet alternateur qui etait monte sur un ysm8

L'équipage
#Santé
ThomiThomi
09 mars 2025
MamitaMamita
09 mars 2025

Salut,
"B" +B alim du +B
"L" (ou +D) va à la lampe temoin batterie du tableau de bord.
"E" Masse, à mettre à la masse moteur (ou borne negative)
Mamita

Thomi:ok merci je peux mettre le + alternateur sur le + demarreur . plutot que le + batterie?·le 09 mars 16:54
Thomi:ce sont des fusibles les petits dessin avant le tableau de bord?·le 09 mars 16:59

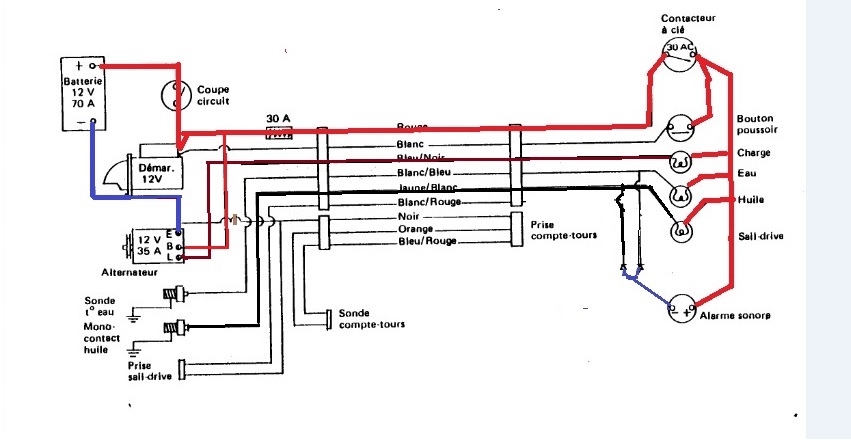

Mamita:Re,"... je peux mettre le + alternateur sur le + démarreur... ". Oui: le schéma normal : c'est le +B batterie vers le +B démarreur , puis un pont depuis le +B démarreur vers le +B alternateur.Mamita·le 09 mars 17:02
Mamita:Re, Il n'y a qu'un fusible de 30A sur l'alimentation +12v du tableau de bord. Nota: chez Yanmar, ce fusible de 30A est souvent dans la filerie au raz du moteur...Mamita·le 09 mars 17:09
Thomi:OK merci mais vue que je n ai pas le faisceau va falloir que j achète un porte fusible quand je ferai le faisceau complet l faudra le mettre ur qu'elle câble ? Metci·le 09 mars 17:18
ATCFrog:le fusible est sur le +12V qui va vers le tableau moteur·le 09 mars 19:33
Thomi:OK merci ·le 09 mars 19:43
