24/12 volts, convertisseur ou resistances ?

Bonjour

Je suis confronté à un choix électrique.

Voilà j'ai une vedette hollandaise équipée en 24 volts.

Sur le pont le tableau de bord est équipé, d'un indicateur de barre, d'un sondeur, de deux comptes tours (deux moteurs), d'un commande de moteurs d'essais glaces et d'une VHF. Mon problème est que tous ces instruments sont en 12 volts... zut !!!!

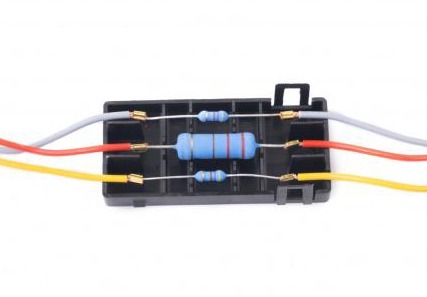

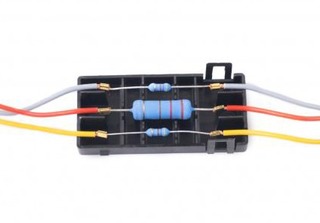

Certains équipements comme le sondeur et les comptes tours sont adaptables en 24 volts avec des resistances, mais j'ai des doutes que ce soit fiable. Une des resistances a chauffée avant de lâcher.

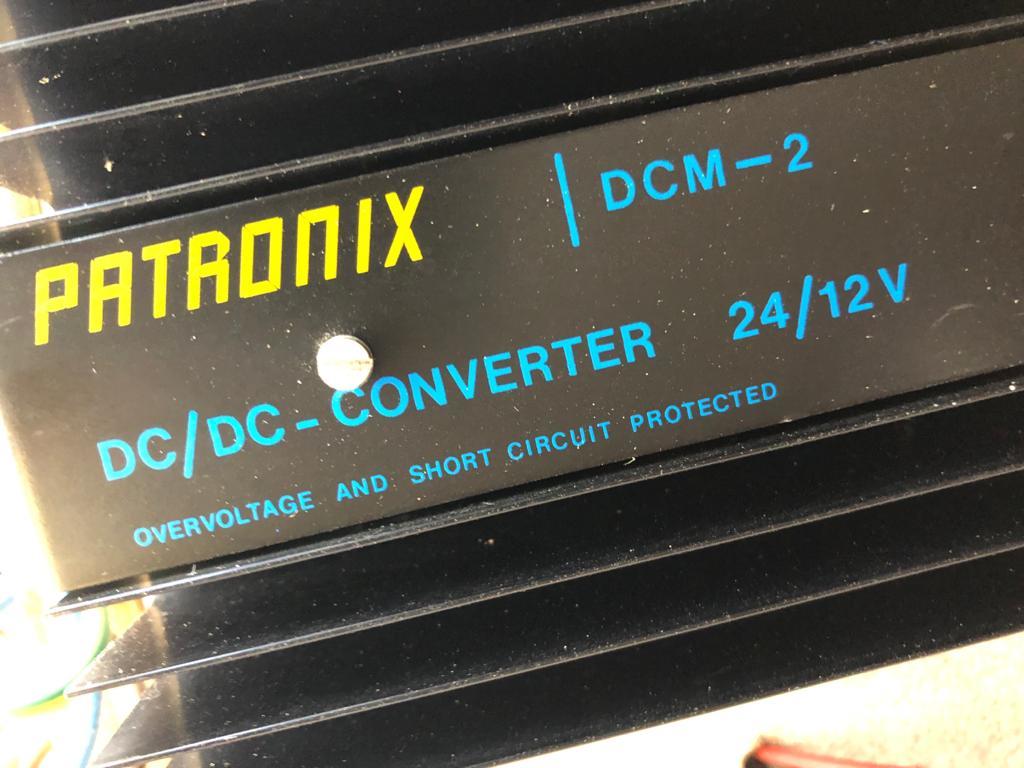

Mon idée est de tout brancher sur un convertisseur 24 volts/ 12 volts dans le cockpit, celui là sera relié au tableau 24 volts par 10 mètres de cable environ.

Est ce que cela vous semble fiable ou vaut il mieux mettre des resistances à chaque appareil qui les accepte ?

Dans le cas d'un convertisseur 24/12 volts vaut il mieux le mettre prêt du tableau électrique avant les 10 mètres de cables .... ou dans le cockpit prêt des instruments et après les 10 mettre de cable ?

Quelle taille de cable ?

Merci pour vos conseils :)))))

L'équipage
11 sept. 2021
11 sept. 2021

Les caractéristiques d'une résistance sont non seulement sa valeur en ohms, mais aussi sa tension maximale aux bornes, et en ce qui te concerne plus particulièrement sa puissance admissible. Manifestement ta résistance cramée était sous-dimensionnée en puissance.
Tu peux conserver ton installation, assures-toi simplement que la puissance admissible de tes résistances correspond bien à leur usage.
Donc, pour chaque appareil, tu dois connaître l'intensité maxi du courant qui le traverse (sous 12V bien sûr), et en appliquant la loi P=VI, tu obtiens la puissance, ce qui te permettras de bien calibrer tes résistances.
Jean


Lady Bird:Le convertisseur de tension est bien plus pratique pour faire du 12 v . Pour 30 A on en trouve des pas cher sur internet et suffisant pour ce qui fonctionne en 12v d'autan plus qu'avec les éclairage a LED les consommations ont fortement chuté.·le 11 sept. 2021 13:01
jeec:Personnellement, je n'aimerais pas avoir à bord deux circuits de tensions différentes, d'autant que la réutilisation d'un circuit 24V en 12 volts nécessite probablement de revoir le diamètres de tous les câbles...Autre point: en terme de fiabilité, la résistance me paraît nettement mieux placée.·le 11 sept. 2021 13:13
rati:Pour ce qui est de la tenue en puissance d'une résistance, particulièrement pour les fortes valeurs..., ne pas oublier l'influence de son montage mécanique en termes de capacité à dissiper...·le 12 sept. 2021 14:54
11 sept. 2021

Le convertisseur de tension est bien plus pratique pour faire du 12 v . Pour 30 A on en trouve des pas cher sur internet et suffisant pour ce qui fonctionne en 12v d'autan plus qu'avec les éclairage a LED les consommations ont fortement chuté.


11 sept. 202111 sept. 2021

Bonjour,
Avant toute décision, il te faudrait faire un bilan des "consommateurs" en 12V et leur nombre afin de vérifier l'intérêt ou non du choix de l'une ou de l'autre solution (convertisseur de tension et/ou résistances).
Pour ce qui concerne les résistances, si le calcul donne (appareil par appareil) des puissances importantes, il faudra prévoir la place pour qu'elles puissent dissiper la chaleur produite et protéger l'environnement afin d'éviter de mettre le feu...
Aussi, si elles sont bien calculées et mise en œuvre, c'est une solution fiable et pérenne en choisissant des modèles de qualité en verre vitrifié...
Mais te te priveras d'une source de courant en 12V bien pratique pour un téléphone portable ou une tablette par exemple...
Pour le convertisseur de tension, le placer au plus près des "consommateurs" afin de limiter la section du câble d'alimentation en 24V.
Le bilan fait plus haut permettra de choisir un modèle adapté pour la puissance à fournir.
Pour ma part, j'éviterais les modèles premier prix de la toile, peu adaptés et surtout peu fiables dans la durée (normal, bien souvent assemblés avec des composants bas de gamme et d'un rendement rarement au rendez-vous).
Je me permets aussi de recommander la marque Victron pour une utilisation nautique, moi je n'ai pas les moyens d'acheter bon marché certains produits sensibles pour les changer à court terme.
Kénavo.


11 sept. 2021

je vois mal une vhf fonctionner avec une résistance
pour la plupart des appareils il faut une tension régulée, une résistance en série, c'est une tension qui varie en fonction de la consommation; pour une Led ça va, pour un équiement électronique, on oublie
une vhf c'est moins d'1A au repos, en émission c'est de l'ordre de 3 A voire plus
un convertisseur 24/12 v est le mieux adapté, sinon tout passer en 24 V, c'est plus sécure car un 12 sur du 24, ça fume...
si ts les appareils sont alimentés par le tableau électrique, le mieux est de placer le convertisseur au niveau du tableau s'il ne faut pas modifier son câblage, sinon le plus simple c'est d'équiper chaque appareil d'un convertisseur 24/12v, c'est de l'ordre de 5 € pour un 5A sur des sites bien connus et même par chez nous
tout dépend où sont placées les résistances qu'il faut vraiment virer, ça consomme de la puissance pour rien et risque l'incendie
JL.C


jeec:Je suis d'accord avec toi, pour la VHF ou tout appareil avec une consommation variable, le convertisseur sera plus adapté.Jean·le 11 sept. 2021 21:07
11 sept. 2021

Merci à tous pour vos réponses ... ok en faisant un résumé de tous vos posts j’ai choisit cette solution. Je vais virer toutes les résistances auxquelles je ne fais pas confiance. Je vais m’équiper d’un ou plusieurs convertisseurs Victron Orion. Ils en proposent deux sortes isolés ou non isolés, quel est le bon pour mon installation ? J’ai compté environ 30 ampères, 1 ampère max pour chaque compteur, 3 pour la VHF et 6 ampères pour chaque moteur d’essuis glaces ( j’en ai 3 ) merci encore pour votre aide :))))))


simbad:pour les équipements non connectés, le non isolé est suffisant, pour des appareils connectés ensembles (genre pilote connecté au loch par exple) et éloignés, un conver isolé est préférable, pour la vhf, mets un 6A comme tes essuies glaces. JL.C·le 11 sept. 2021 21:12
12 sept. 2021

Merci beaucoup à tous… je vous tiens au courant dès que j’ai monté tout ça :))))


12 sept. 2021

Oups une dernière question… 10 mètres de câble pour alimenter 30 ampères en 24 volts je mets quoi comme taille ?


simbad:10 mm2 pour 1 V de chute, n'oublie pas le fusible au départ. JL.C·le 12 sept. 2021 14:46
Pat Marcel:Cool !!! Merci Simbad, je te mets une bouteille de Rhum de côté !!!!!·le 12 sept. 2021 20:00
Pat Marcel:Est ce que mettre 4 câbles de 2,5mm2 ça revient au même que un seul câble de 10mm2 ? …. Je pense à ça parce qu’ils sont déjà en place !·le 12 sept. 2021 22:48
Lady Bird:Oui mais vaut mieux les souder ensemble pour éviter les pertes de contacts si vous utilisez des connecteurs à visser.Bien à vous.·le 12 sept. 2021 22:59
simbad:ton installation semble un peu baroque, on/je veux bien t'aider mais si tu connais quelqu'un qui peut voir sur place ton installation, ça serait qd même mieux. JL.C·le 13 sept. 2021 09:39
12 sept. 2021

La résistance présente plusieurs problèmes : le gaspillage d'énergie, l'échauffement et surtout la chute de tension dépend du courant.
Un convertisseur Victron Orion fera le job pour quelques dizaines d'euro.


apzo22:ok avec Frédéric :La résistance présente que des problèmes et le convertisseur que des avantages.·le 14 sept. 2021 18:59
