"Tester" fils NMEA0183 ?

C'est pas hyper simple dans la mesure ou les signaux sont rapides. Il faut un petit montage électronique et un analyseur logique. Cependant, le RS232 a un signal au repos de -3 à -15V , donc tu peux toujours regarder si tu as ca. Ca ne voudra pas dire que ton appareil transmet, mais c'est deja quelque chose...

Ça m'étonnerait qu'il puisse...

D'accord. tu peux justifier ?

ca dépend un peu pourquoi.
Déterminer le fil Tx du GPS ? Simplement un voltmètre numérique, ça le fait dans quasiment tout les cas.
Une fois que tu as le fil de 0v / masse / référence quelque soit le nom qu'on lui donne, lui et le Tx du GPS se connectent au 0v et au Rx d'un port série. Ce port série doit être configuré en 4800 bauds (38400 pour les AIS), pas de protocole matériel ni logiciel, 8 bits 1 stop.

Quelle est l'interface physique de ton capteur ?
Aurais-tu une photo ?

Pas que, en fait. la norme NMEA définit à la fois le protocole et le transport. Pour le nmea0183, c'est du rs422 (qui est du rs232 "amélioré") , en NMEA2000, c'est du CAN. Mais ca t'es au courant, vu ce que tu bricoles à coté.

Pour Schnaps au dessus, si tu as deux fils TX+ et TX-, tu vas avoir alternativement des valeurs positives et négatives entre ces deux fils, suivant que tu transmets un 1 ou un 0. Si tu n'as qu'un seul TX, c'est du rs232 et tu auras du négatif au repos, et alternativement du négatif et du positif dessus quand tu transmets.

Pour repérer les fils, compare les à la masse. Comme TX+ et TX- sont en opposition, tu devrais avoir une valeur inversée sur tx+ et tx- par rapport à la masse.

OK, merci.
Cela semble plutôt claire comme explication.
Je vais tester ce WE.
:pouce:

Avec windows, il y a de base "terminal" ou le bien meilleur "terminal" sites.google.com[...]nalbpp/
Pour les machines linux, raspberry compris, il y a cutecom.

De toute façon si tu inverse les fils, tu ne va pas à abimer le système. C'est fait pour. Donc tu peux faire un montage provisoire avec des dominos. Quand ton logiciel de nav arrive à lire des phrases cohérentes sur l'hyperterminal NMEA c'est que c'est bon. Yapuka souder proprement. Faut pas avoir peur avec le NMEA 0183 sur port com

Le mieux c'est d'utiliser une led entre le 0V et le +NMEA d'une part et entre 0V et le -NMEA.
Vous devriez voir la LED scintiller.

Avec un voltmètre c'est possible, mais cela dépend énormément de son temps de réaction. PLus le voltmètre est lent et moins vous verrez de "bagotement" au rythme des trames NMEA0183.

Le test rédhibitoire est à faire avec un PC, une interface NMEA/USB ou a défaut une interface RS232/USB et un logiciel de visualisation type .

Hello,

Il ne faut pas être si radical car il me semble qu'on n'est pas, ici, dans domaine professionnel que tu évoques.

Le test avec le multimètre fonctionne bien.

Certes on ne sait pas quelles sont les trames qui passent mais on peut en tout cas détecter l'activité électrique sur les fils. Ca permet au moins de savoir si "ça passe" ou pas. Ce qui dans pas mal de cas permet d'éliminer des sources de pb.
Le stade au dessus serait de tester le signal à l'oscilloscope. Pour l'avoir testé, on est à peine plus avancé. Certes on voit les front montants et descendants, mais ça ne va pas plus loin.
Amicalement.
FX

Merci c’est très clair maintenant!
Je vais tenter avec des leds et sinon j’ai peut être trouvé quelqu’un qui a une interface NMEA/wifi!

Hello,

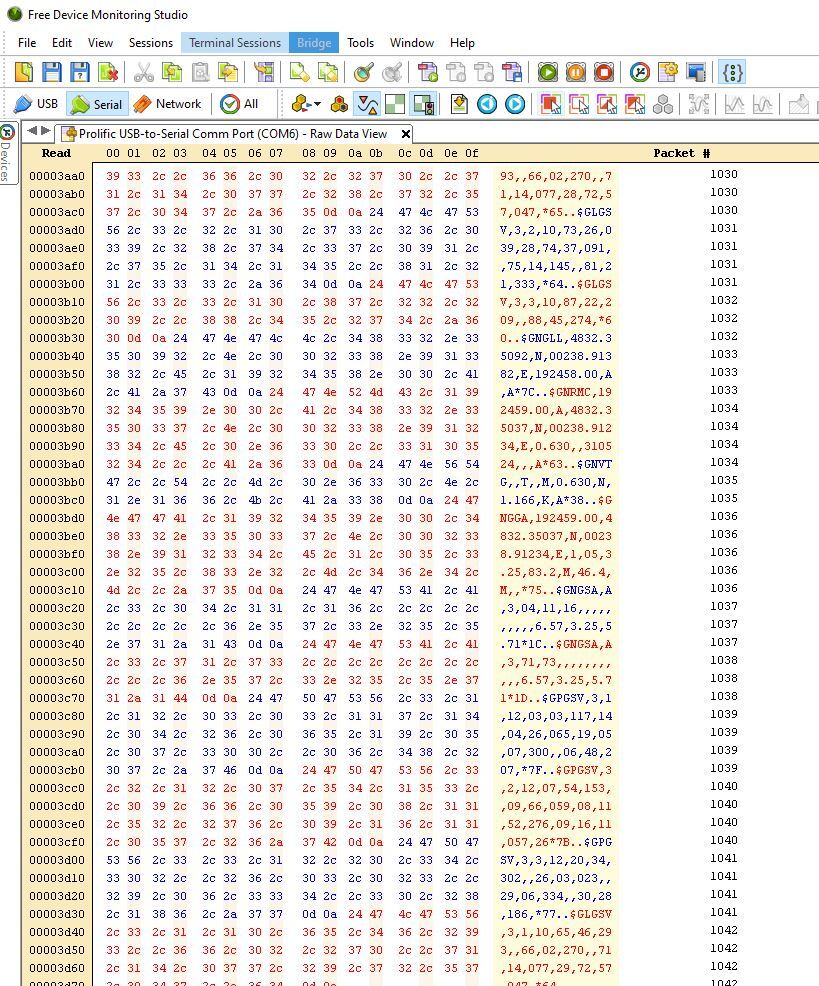

Signes cabalistiques ?
Plusieurs causes possibles.
Mais la plus simple à retester c'est la vitesse de transmission qui ne serait pas bonne ou la parité.

Amicalement.
FX

c'est un GPS ali :
J'avais choisi cela pour la facilité de passer le cable. Pas prevu la notion RS232 un peu desuette (mais durci versus les perturbations radioelectrique).
En attendant j'utilise une version interieur USB qui marche tout aussi bien sauf sa sensibilité moindre du a l’épaisseur du pont.

Oui, comme ecrit plus haut j'ai baissé la tension RS232 à -2v +2v par un pont de resistance car les chips acceptent que 5v.

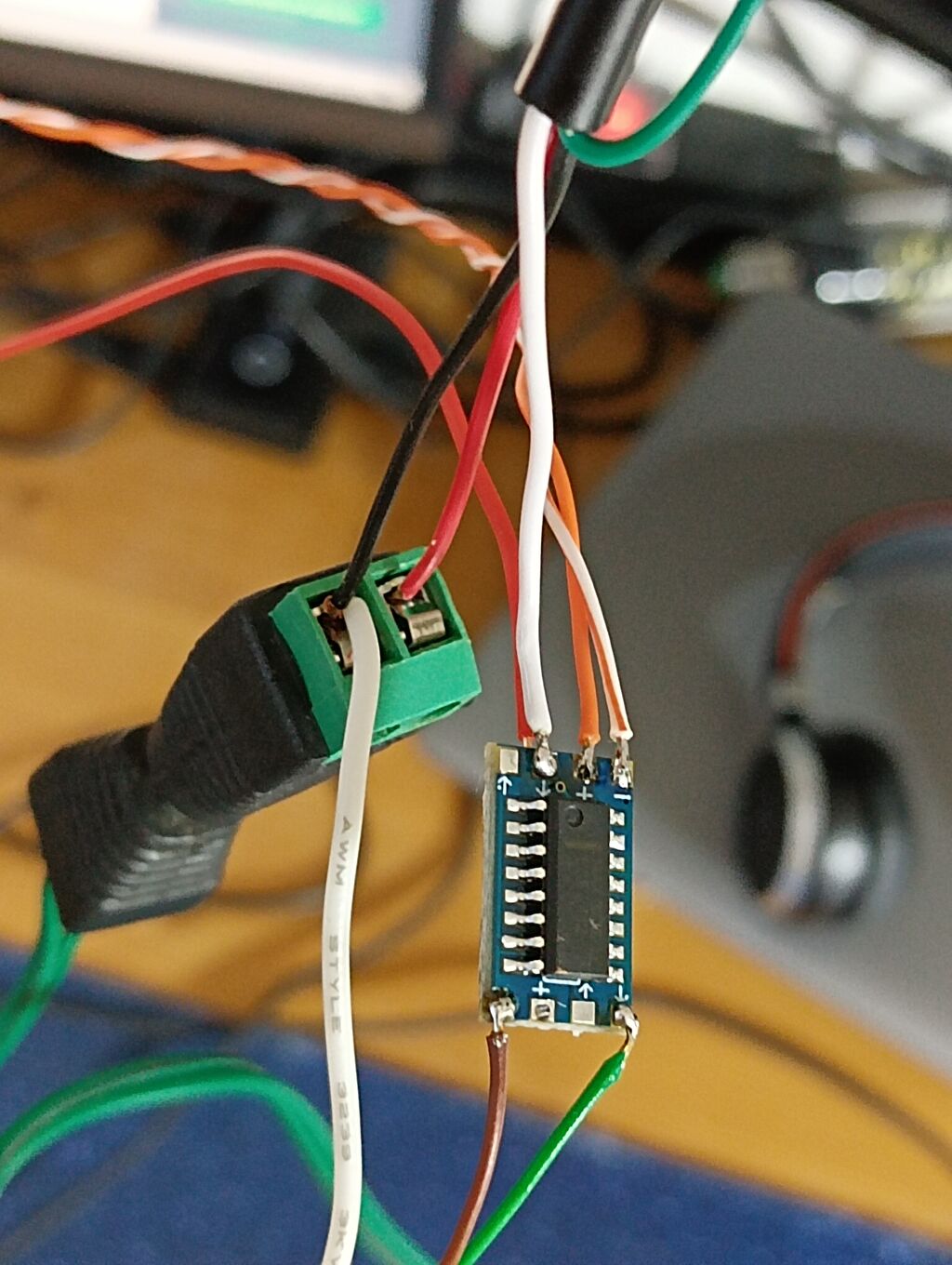

J'ai regardé les interfaces FTDI :
C'est a çà que tu pensais?
Je vais m'en prendre une et voir ce que çà fait par contre, il faudra aussi descendre la tension (5 ou 3.3) ou j'ai rien compris.

Le RS232 normal: Repos et Bit0 tension positive , Bit1 : tension négative.

Je pense que les chips CH340 et consoeurs (PL2303) gerent les niveaus TTL seulement (0 +5V) ; je suis un beotien en la matiere d’où mes tatonnements.

Pour le logiciel FTProg, préférer le site du fabricant de Chip FTDI

Petite note: le prix sur Alibaba me sidère... l'ensemble PCB, Connecteur USB, Chip FTDI, Quartz + petits composants est moins cher que mon prix d'achat du Chip FTDI seul par 1000 pièces...
